SEW 286SVD Personal Safety Voltage Detector là thiết bị cảnh báo điện áp cao cá nhân được thiết kế để phát hiện điện áp xoay chiều AC mà không cần tiếp xúc trực tiếp với dây dẫn. Thiết bị tạo cảnh báo cho người sử dụng khi tiến gần khu vực hoặc đường dây đang mang điện, giúp nhận biết sớm nguy cơ điện áp hiện diện trong môi trường làm việc
SEW 286SVD Personal Safety Voltage Detector là thiết bị cảnh báo điện áp cao cá nhân được thiết kế để phát hiện điện áp xoay chiều AC mà không cần tiếp xúc trực tiếp với dây dẫn. Thiết bị tạo cảnh báo cho người sử dụng khi tiến gần khu vực hoặc đường dây đang mang điện, giúp nhận biết sớm nguy cơ điện áp hiện diện trong môi trường làm việc.
Với thiết kế cực kỳ nhỏ gọn, trọng lượng khoảng 35 g, khả năng chống nước IP68, sử dụng pin CR2032 và có thể mang trên người, SEW 286SVD phù hợp cho kỹ thuật viên điện, nhân viên vận hành, bảo trì, kiểm tra đường dây và những người thường xuyên làm việc trong khu vực có nguy cơ tiếp cận nguồn điện AC.
Thiết bị có khả năng phát hiện điện áp không tiếp xúc từ 110V đến 11,4kV, làm việc với hệ thống điện xoay chiều 50/60 Hz. Khi phát hiện trường điện tương ứng với nguồn điện, thiết bị phát cảnh báo bằng âm thanh và tín hiệu nhấp nháy.
Một thông số đáng chú ý của SEW 286SVD là khoảng cách cảnh báo ban đầu 80 cm tại 11,4kV, với điều kiện điện áp đối đất 6,6kV theo thông số nhà sản xuất. Tuy nhiên, khoảng cách cảnh báo thực tế có thể phụ thuộc vào cấu hình hệ thống điện, môi trường, hướng đặt thiết bị và đặc tính của nguồn điện. Vì vậy, thông số này không nên được hiểu là một khoảng cách tiếp cận an toàn cố định.
SEW 286SVD là Personal Safety Voltage Detector, tức thiết bị phát hiện điện áp phục vụ mục đích cảnh báo an toàn cá nhân.
Khác với đồng hồ vạn năng hoặc thiết bị đo điện áp tiếp xúc, 286SVD hoạt động theo nguyên lý phát hiện điện trường của nguồn AC mà không cần chạm trực tiếp vào dây dẫn.
Khi người sử dụng mang thiết bị trên người và tiến gần nguồn điện đang mang điện, cảm biến của thiết bị có thể phát hiện sự hiện diện của điện áp AC trong phạm vi đặc tính thiết kế. Khi điều kiện phát hiện đạt ngưỡng, thiết bị phát cảnh báo để thu hút sự chú ý của người sử dụng.
Mục đích chính của SEW 286SVD vì vậy là:
Đây là điểm quan trọng khi phân loại SEW 286SVD.
Thông số 110V–11,4kV là phạm vi điện áp mà thiết bị được thiết kế để phát hiện không tiếp xúc, không phải dải đo điện áp theo nghĩa của đồng hồ đo điện.
SEW 286SVD không cung cấp giá trị điện áp chính xác kiểu 230V, 400V, 6,6kV hoặc 11kV trên màn hình. Chức năng chính của thiết bị là phát hiện và cảnh báo sự hiện diện của nguồn điện.
Do đó, 286SVD nên được xếp vào nhóm:
Thiết bị cảnh báo điện áp cá nhân / Personal Safety Voltage Detector / Personal Voltage Proximity Detector
thay vì nhóm đồng hồ đo điện áp.
SEW 286SVD được thiết kế để phát hiện điện áp xoay chiều AC từ 110V đến 11,4kV mà không cần tiếp xúc trực tiếp với dây dẫn.
Đây là đặc điểm đặc biệt hữu ích đối với công việc điện, bởi người lao động có thể sử dụng thiết bị như một lớp cảnh báo bổ sung khi di chuyển hoặc làm việc gần các nguồn điện có khả năng đang mang điện.
Phạm vi phát hiện bao gồm nhiều hệ thống AC trong môi trường hạ áp và cao áp theo đặc tính thiết kế của thiết bị.
Tuy nhiên, cần phân biệt ba khái niệm:
| Thông số | Ý nghĩa |
|---|---|
| 110V–11,4kV | Phạm vi điện áp AC mà thiết bị được thiết kế để phát hiện |
| 50/60 Hz | Tần số hệ thống điện áp dụng |
| 80 cm tại 11,4kV | Khoảng cách cảnh báo ban đầu được nhà sản xuất công bố trong điều kiện xác định |
Không nên chuyển đổi trực tiếp các thông số trên thành một quy tắc kiểu “đứng cách nguồn điện X cm là an toàn”.
SEW công bố khoảng cách cảnh báo ban đầu 80 cm đối với 11,4kV, với điều kiện 6,6kV điện áp đối đất.
Thông số này cho thấy 286SVD có thể đóng vai trò như một lớp cảnh báo khi người sử dụng tiến gần nguồn điện.
Tuy nhiên, khoảng cách phát hiện của thiết bị cảnh báo điện áp không phải là một giá trị tuyệt đối trong mọi môi trường.
Khả năng phát hiện có thể chịu ảnh hưởng bởi:
Vì vậy, 80 cm nên được hiểu là thông số cảnh báo ban đầu theo điều kiện thử nghiệm/công bố của nhà sản xuất, không phải khoảng cách tiếp cận an toàn chung cho mọi tình huống.
SEW 286SVD có thiết kế nhỏ gọn để đeo trên người. Theo hướng dẫn sử dụng, hiệu quả phát hiện tốt hơn khi mặt phát hiện hướng về phía dây điện cao áp ở góc khoảng 90°.
Điều này có ý nghĩa thực tế khi bố trí thiết bị.
Nếu cảm biến quay về hướng phù hợp với nguồn điện, khả năng tiếp nhận trường điện có thể thuận lợi hơn. Ngược lại, việc đặt thiết bị ở hướng không phù hợp có thể ảnh hưởng đến điều kiện phát hiện.
Vì vậy, khi sử dụng 286SVD, không nên chỉ quan tâm đến việc “có mang thiết bị trên người hay không”, mà còn cần chú ý đến hướng của mặt cảm biến.

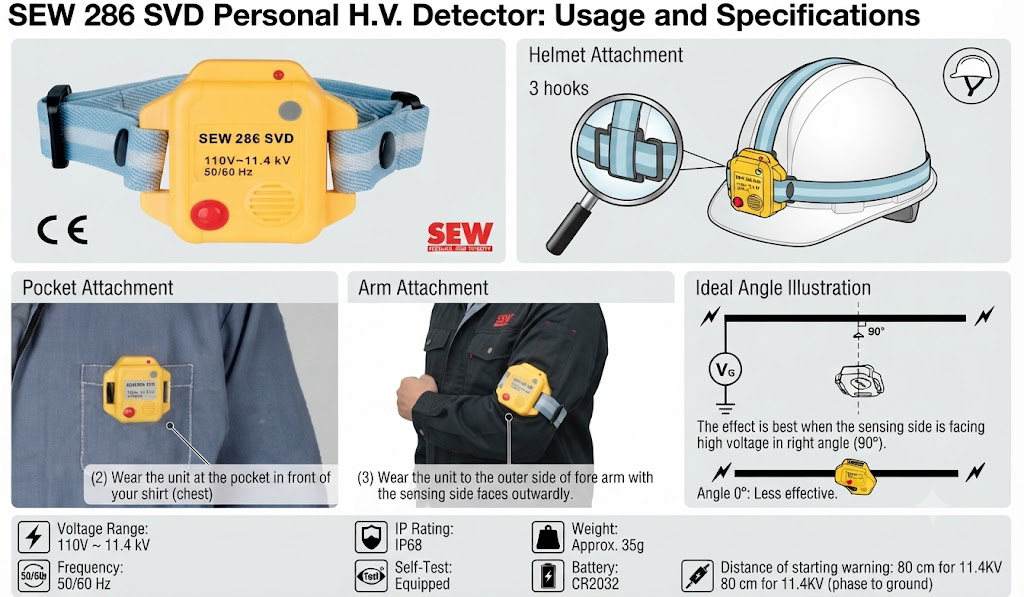

Thiết kế của SEW 286SVD hướng đến việc sử dụng như một thiết bị cảnh báo cá nhân. Nhà sản xuất đưa ra các vị trí sử dụng điển hình.

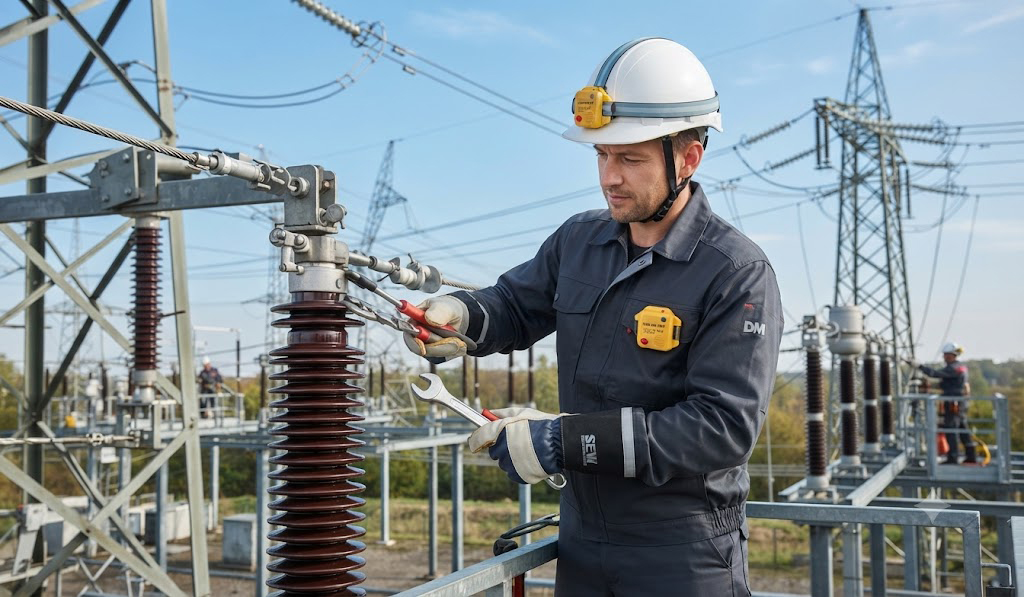

Có thể sử dụng thiết bị ở phía trước mũ bảo hộ, với mặt phát hiện hướng về khu vực cần kiểm tra.
Cách bố trí này phù hợp với mục đích cảnh báo khi người lao động di chuyển về phía trước và có nguy cơ tiếp cận nguồn điện.
Thiết bị có thể được mang trong túi áo phía trước ngực.
Đây là vị trí thuận tiện cho các công việc cần di chuyển nhiều, đồng thời giúp thiết bị nằm gần phần thân trên của người sử dụng.
SEW 286SVD cũng có thể được sử dụng ở phía ngoài cẳng tay với mặt phát hiện hướng ra ngoài.
Vị trí này có thể phù hợp với một số thao tác kỹ thuật cần người lao động quan sát và kiểm soát hướng tiếp cận.
Trong cả ba trường hợp, nguyên tắc quan trọng là mặt phát hiện cần được bố trí theo hướng phù hợp với nguồn điện cần cảnh báo.
SEW 286SVD được trang bị chức năng Self-Test để kiểm tra tình trạng hoạt động của thiết bị trước khi đưa vào sử dụng.
Quy trình kiểm tra theo tài liệu sản phẩm gồm hai bước chính.
Trước tiên, người sử dụng cần kiểm tra:
Không nên sử dụng thiết bị nếu phát hiện hư hỏng có thể ảnh hưởng đến chức năng cảnh báo.
Nhấn công tắc tự kiểm tra trong khoảng 3 giây để xác nhận các chức năng cảnh báo hoạt động bình thường.
Nhà sản xuất cũng đưa ra phương pháp kiểm tra bổ sung bằng cách đưa thiết bị tiếp xúc với dây dẫn được cách điện 110V AC để kiểm tra phản hồi âm thanh và nhấp nháy.
Việc kiểm tra trước ca làm việc rất quan trọng đối với một thiết bị mà chức năng chính là cảnh báo an toàn.
Một trong những điểm nổi bật của SEW 286SVD là cấp bảo vệ IP68.
Theo thông số sản phẩm, thiết bị được thiết kế với khả năng chống nước cao và có thể sử dụng trong:
IP68 là cấp bảo vệ vỏ thiết bị, không có nghĩa rằng mọi thao tác điện trong môi trường ẩm ướt đều trở nên an toàn.
Đặc biệt, khả năng chống nước của thiết bị không thay thế các yêu cầu an toàn điện, khoảng cách làm việc, PPE hoặc quy trình cô lập nguồn điện.
SEW 286SVD có kích thước:
59 × 56 × 18 mm
và trọng lượng khoảng:
35 g
Đây là kích thước rất nhỏ so với nhiều thiết bị dò điện áp chuyên dụng.
Thiết kế nhỏ giúp 286SVD có thể mang theo người trong quá trình làm việc mà không gây nhiều cản trở.
Nguồn điện sử dụng:
CR2032 × 1
Thời gian sử dụng liên tục được nhà sản xuất công bố khoảng:
50 giờ
Thiết bị thuộc nhóm tiêu thụ năng lượng thấp, phù hợp với mục đích sử dụng như một thiết bị cảnh báo cá nhân thường xuyên mang theo.
Khi phát hiện điều kiện điện áp phù hợp, thiết bị cung cấp cảnh báo để người sử dụng nhận biết.
Mức âm thanh được công bố:
≥70 dB tại khoảng cách 1 m
Mức cảnh báo này giúp tín hiệu âm thanh dễ nhận biết hơn trong môi trường làm việc thông thường.
Tuy nhiên, trong môi trường công nghiệp có độ ồn cao, người lao động không nên phụ thuộc duy nhất vào tín hiệu âm thanh. Việc kiểm tra trạng thái thiết bị và quan sát môi trường làm việc vẫn cần được duy trì.
SEW 286SVD được thiết kế cho hệ thống điện xoay chiều có tần số:
50/60 Hz
Đây là dải tần phổ biến của hệ thống điện AC.
Thiết bị được mô tả là có khả năng phát hiện nhiều loại hệ thống điện áp cao AC. Tuy nhiên, “phát hiện hệ thống điện áp cao” không đồng nghĩa với việc thiết bị xác định chính xác điện áp hoặc nhận dạng toàn bộ cấu hình của hệ thống.
Mục tiêu của 286SVD vẫn là cảnh báo sự hiện diện của nguồn điện trong vùng phát hiện.
Thiết bị có thể được sử dụng như một lớp cảnh báo bổ sung trong các môi trường có nguy cơ tiếp cận nguồn điện.
Một số nhóm công việc phù hợp gồm:
Khi nhân viên kỹ thuật di chuyển trong khu vực đường dây, thiết bị có thể cung cấp cảnh báo khi tiếp cận nguồn AC nằm trong phạm vi đặc tính phát hiện.
Trong các khu vực có nhiều thiết bị điện, 286SVD có thể hỗ trợ người lao động nhận biết nguy cơ điện áp hiện diện.
Thiết bị có thể đóng vai trò như một lớp cảnh báo bổ sung trước hoặc trong quá trình di chuyển quanh khu vực có nguồn điện.
Nhờ thiết kế IP68 và khả năng sử dụng trong nhà/ngoài trời theo thông số sản phẩm, 286SVD phù hợp với các môi trường bảo trì điện có điều kiện thời tiết thay đổi.
Đây là nguyên tắc quan trọng khi sử dụng thiết bị cảnh báo điện áp cá nhân.
SEW 286SVD là thiết bị cảnh báo tiếp cận nguồn điện, không phải thiết bị chứng minh mạch đã mất điện.
Nếu công việc yêu cầu xác nhận mạch hoặc thiết bị đã ở trạng thái không có điện, cần tuân thủ quy trình an toàn điện áp dụng cho công việc, bao gồm cô lập nguồn, khóa/treo thẻ khi phù hợp, xác minh trạng thái điện bằng thiết bị được lựa chọn đúng mục đích và thực hiện các biện pháp bảo vệ cần thiết.
Không được hiểu:
“Không có cảnh báo từ 286SVD” = “nguồn điện chắc chắn đã mất điện”.
Ngược lại, khi thiết bị phát cảnh báo, cần coi đó là tín hiệu nguy hiểm cần được xử lý nghiêm túc, đồng thời xác định nguồn có thể gây ra cảnh báo.
Tính chất của thiết bị phát hiện trường điện khiến môi trường có nhiều nguồn điện cần được đặc biệt lưu ý.
Một cảnh báo có thể xuất hiện do nguồn điện nằm gần thiết bị, nhưng thiết bị không phải là công cụ đo để hiển thị chính xác điện áp của từng nguồn.
Do đó, khi có nhiều đường dây, thiết bị hoặc nguồn AC gần nhau, người sử dụng cần kết hợp:
SEW 286SVD nên được xem như một lớp cảnh báo cá nhân bổ sung, không phải hệ thống quản lý an toàn điện duy nhất.
| Thông số | SEW 286SVD |
|---|---|
| Loại thiết bị | Personal Safety Voltage Detector |
| Chức năng | Cảnh báo điện áp AC không tiếp xúc |
| Phạm vi phát hiện | 110V–11,4kV AC |
| Tần số áp dụng | 50/60 Hz |
| Khoảng cách cảnh báo ban đầu | 80 cm tại 11,4kV |
| Điều kiện điện áp đối đất được nêu | 6,6kV |
| Mức âm thanh | ≥70 dB tại 1 m |
| Cấp bảo vệ | IP68 |
| Chế độ sử dụng | Trong nhà và ngoài trời |
| Tự kiểm tra | Có |
| Nguồn điện | CR2032 × 1 |
| Thời lượng pin | Khoảng 50 giờ sử dụng liên tục |
| Nhiệt độ hoạt động | 0°C đến 40°C |
| Độ ẩm hoạt động | ≤80% RH |
| Kích thước | 59 × 56 × 18 mm |
| Trọng lượng | Khoảng 35 g |
| Tiêu chuẩn | EN 61326-1 |
SEW 286SVD thuộc một nhóm sản phẩm khác với các bút dò điện áp dùng trong kiểm tra điện dân dụng.
| Đặc điểm | SEW 286SVD | Bút dò điện áp thông thường |
|---|---|---|
| Mục tiêu | Cảnh báo an toàn cá nhân | Kiểm tra điện áp |
| Tiếp xúc dây dẫn | Không cần | Thường không cần hoặc tùy loại |
| Cách sử dụng | Mang trên người | Cầm trên tay |
| Phạm vi | 110V–11,4kV AC | Tùy model |
| Cảnh báo tiếp cận | Có | Tùy model |
| Tự kiểm tra | Có | Tùy model |
| IP68 | Có | Tùy model |
| Trọng lượng | Khoảng 35 g | Tùy model |
| Mục đích chính | Cảnh báo nguy cơ tiếp cận nguồn điện | Phát hiện điện áp tại điểm kiểm tra |
Điểm khác biệt lớn nhất là ngữ cảnh sử dụng.
286SVD được thiết kế để người lao động có thể mang theo người và nhận cảnh báo khi tiến gần nguồn điện, thay vì chỉ đưa đầu dò đến một điểm kiểm tra cụ thể.
SEW 286SVD có thể phù hợp với các nhóm người thường xuyên làm việc trong môi trường có nguy cơ tiếp cận nguồn điện AC, chẳng hạn:
Đặc biệt, thiết bị có giá trị khi được tích hợp vào hệ thống PPE và quy trình kiểm soát nguy cơ điện thay vì sử dụng độc lập.
Khi lựa chọn 286SVD, cần xem xét:
Phạm vi thiết kế của 286SVD là 110V–11,4kV AC. Cần xác định điện áp và tần số của hệ thống trước khi lựa chọn thiết bị.
Thiết bị được thiết kế IP68 và sử dụng trong nhà/ngoài trời theo thông số sản phẩm.
Có thể bố trí ở phía trước mũ bảo hộ, túi áo ngực hoặc mặt ngoài cẳng tay, tùy điều kiện công việc.
Nên chú ý hướng của mặt phát hiện đối với nguồn điện. Nhà sản xuất lưu ý hiệu quả tốt hơn khi mặt phát hiện hướng về dây cao áp ở góc khoảng 90°.
Luôn kiểm tra ngoại quan và thực hiện chức năng tự kiểm tra trước khi sử dụng.
SEW 286SVD là thiết bị cảnh báo hỗ trợ an toàn, vì vậy người sử dụng cần lưu ý:
Không theo nghĩa thông thường. 286SVD là Personal Safety Voltage Detector, được thiết kế để cảnh báo người sử dụng khi tiến gần nguồn điện AC.
Theo thông số sản phẩm, thiết bị phát hiện điện áp AC không tiếp xúc từ 110V đến 11,4kV.
Không. Thiết bị được thiết kế để phát hiện điện áp không tiếp xúc.
Không. Thiết bị có chức năng phát hiện/cảnh báo, không phải đồng hồ đo điện áp hiển thị giá trị đo chính xác.
Nhà sản xuất công bố 80 cm tại 11,4kV, với điều kiện 6,6kV điện áp đối đất. Đây không phải khoảng cách an toàn cố định cho mọi hệ thống.
Có. Thiết bị được công bố với cấp bảo vệ IP68.
Có. Thông số sản phẩm cho biết thiết bị được sử dụng trong nhà và ngoài trời.
Thiết bị sử dụng 1 pin CR2032.
Nhà sản xuất công bố khoảng 50 giờ sử dụng liên tục.
Có. Thiết bị được trang bị chức năng Self-Test và nhà sản xuất yêu cầu kiểm tra trước khi sử dụng.
SEW 286SVD Personal Safety Voltage Detector là thiết bị cảnh báo điện áp AC cá nhân có thiết kế nhỏ gọn, trọng lượng khoảng 35 g và khả năng phát hiện điện áp không tiếp xúc 110V–11,4kV.
Các đặc điểm đáng chú ý gồm:
Đối với môi trường công nghiệp, nhà máy, trạm điện và công tác bảo trì đường dây, 286SVD có thể được sử dụng như một lớp cảnh báo cá nhân bổ sung, giúp người lao động nhận biết sớm nguy cơ tiếp cận nguồn điện AC.
Điểm cần nhấn mạnh là 286SVD không thay thế quy trình cô lập, khóa nguồn, xác minh trạng thái điện và các biện pháp an toàn điện chuyên nghiệp. Thiết bị nên được tích hợp vào tổng thể hệ thống quản lý rủi ro điện và sử dụng đúng phạm vi thiết kế của nhà sản xuất.
| Thông số | SEW 286SVD |
|---|---|
| Loại thiết bị | Personal Safety Voltage Detector |
| Chức năng | Cảnh báo điện áp AC không tiếp xúc |
| Phạm vi phát hiện | 110V–11,4kV AC |
| Tần số áp dụng | 50/60 Hz |
| Khoảng cách cảnh báo ban đầu | 80 cm tại 11,4kV |
| Điều kiện điện áp đối đất được nêu | 6,6kV |
| Mức âm thanh | ≥70 dB tại 1 m |
| Cấp bảo vệ | IP68 |
| Chế độ sử dụng | Trong nhà và ngoài trời |
| Tự kiểm tra | Có |
| Nguồn điện | CR2032 × 1 |
| Thời lượng pin | Khoảng 50 giờ sử dụng liên tục |
| Nhiệt độ hoạt động | 0°C đến 40°C |
| Độ ẩm hoạt động | ≤80% RH |
| Kích thước | 59 × 56 × 18 mm |
| Trọng lượng | Khoảng 35 g |
| Tiêu chuẩn | EN 61326-1 |
