SEW 350 SVD là thiết bị cảnh báo điện áp cá nhân nhỏ gọn dành cho việc phát hiện điện áp AC không tiếp xúc. Sản phẩm nổi bật với dải phát hiện được công bố 220 Vac–132 kVac, tần số 40–70 Hz, góc phát hiện khoảng 160°, cảnh báo bằng LED và còi, chức năng SELF TEST, cấp bảo vệ IP65 và pin sạc 9V.
SEW 350 SVD là thiết bị cảnh báo điện áp an toàn cá nhân được thiết kế để phát hiện điện áp AC theo phương pháp không tiếp xúc. Thiết bị sử dụng cảnh báo trực quan bằng LED kết hợp cảnh báo âm thanh bằng còi, giúp người vận hành nhận biết sự hiện diện của điện trường/điện áp AC trong vùng phát hiện mà không cần tiếp xúc trực tiếp với phần tử mang điện.
Theo tài liệu kỹ thuật của nhà sản xuất Standard Electric Works Co., Ltd., SEW 350 SVD có khả năng phát hiện điện áp AC trong khoảng 220 Vac đến 132 kVac, dải tần số 40–70 Hz, cấp bảo vệ IP65 và góc phát hiện rộng khoảng 160°. Thiết bị có chức năng tự kiểm tra, đèn pin tích hợp và sử dụng pin sạc 9V.
Với kích thước nhỏ gọn khoảng 110 × 68 × 35 mm và trọng lượng khoảng 137 g bao gồm pin, SEW 350 SVD có thể được đeo trên tay thông qua dây đàn hồi và giá đỡ đi kèm, phù hợp cho các công việc cần cảnh báo sự hiện diện của điện áp trong quá trình tiếp cận hoặc thao tác gần thiết bị điện.
Lưu ý: SEW 350 SVD là thiết bị cảnh báo/phát hiện điện áp không tiếp xúc, không phải thiết bị đo điện áp để cung cấp giá trị điện áp chính xác. Việc xác nhận điều kiện an toàn trước khi làm việc phải tuân thủ quy trình an toàn điện và phương pháp kiểm tra được quy định cho từng công việc.
Trong công tác vận hành, bảo trì và kiểm tra hệ thống điện, một trong những nguy cơ quan trọng là tiếp cận khu vực có thể xuất hiện điện áp mà người vận hành chưa nhận biết được. Một thiết bị cảnh báo điện áp cá nhân có thể đóng vai trò như một lớp cảnh báo bổ sung, giúp người sử dụng nhận biết sự hiện diện của điện áp AC từ khoảng cách không cần tiếp xúc trực tiếp.
SEW 350 SVD Safety Voltage Detector được phát triển theo nguyên lý phát hiện điện áp bằng phương pháp tiếp cận. Khi thiết bị nhận biết điều kiện điện áp nằm trong phạm vi phát hiện, hệ thống cảnh báo sẽ kích hoạt LED trực quan và còi âm thanh. Nhà sản xuất cũng trang bị chức năng SELF TEST để người dùng kiểm tra trạng thái hoạt động của thiết bị trước khi sử dụng.
Một đặc điểm đáng chú ý của SEW 350 SVD là góc phát hiện khoảng 160°. Theo tài liệu, thiết kế này tạo vùng phát hiện rộng hơn, hỗ trợ cảnh báo khi thiết bị được sử dụng ở tư thế đeo trên người.
SEW 350 SVD sử dụng phương pháp phát hiện điện áp không tiếp xúc. Điều này có nghĩa là người sử dụng không cần đưa đầu dò tiếp xúc trực tiếp với dây dẫn hoặc thiết bị điện để thiết bị phát hiện tín hiệu điện áp trong phạm vi thiết kế.
Đây là một điểm quan trọng đối với thiết bị cảnh báo cá nhân. Mục tiêu của nó không phải là thay thế các thiết bị đo điện áp chuyên dụng mà là cung cấp tín hiệu cảnh báo sớm khi người vận hành tiếp cận khu vực có khả năng tồn tại điện áp AC.
Tài liệu nhà sản xuất công bố dải phát hiện từ 220 Vac đến 132 kVac, với tần số 40–70 Hz.
Khi phát hiện điện áp, thiết bị sử dụng hai phương thức cảnh báo:
Các LED cảnh báo tạo tín hiệu trực quan để người dùng nhận biết trạng thái cảnh báo. Tài liệu xác định bộ phận này là Visual Alert LEDs.
SEW 350 SVD được trang bị còi cảnh báo với mức âm thanh cao. Theo tài liệu, còi được kích hoạt khi thiết bị phát hiện điện áp.
Việc kết hợp cảnh báo ánh sáng + âm thanh có ý nghĩa thực tế trong môi trường làm việc mà người sử dụng có thể không liên tục quan sát thiết bị.

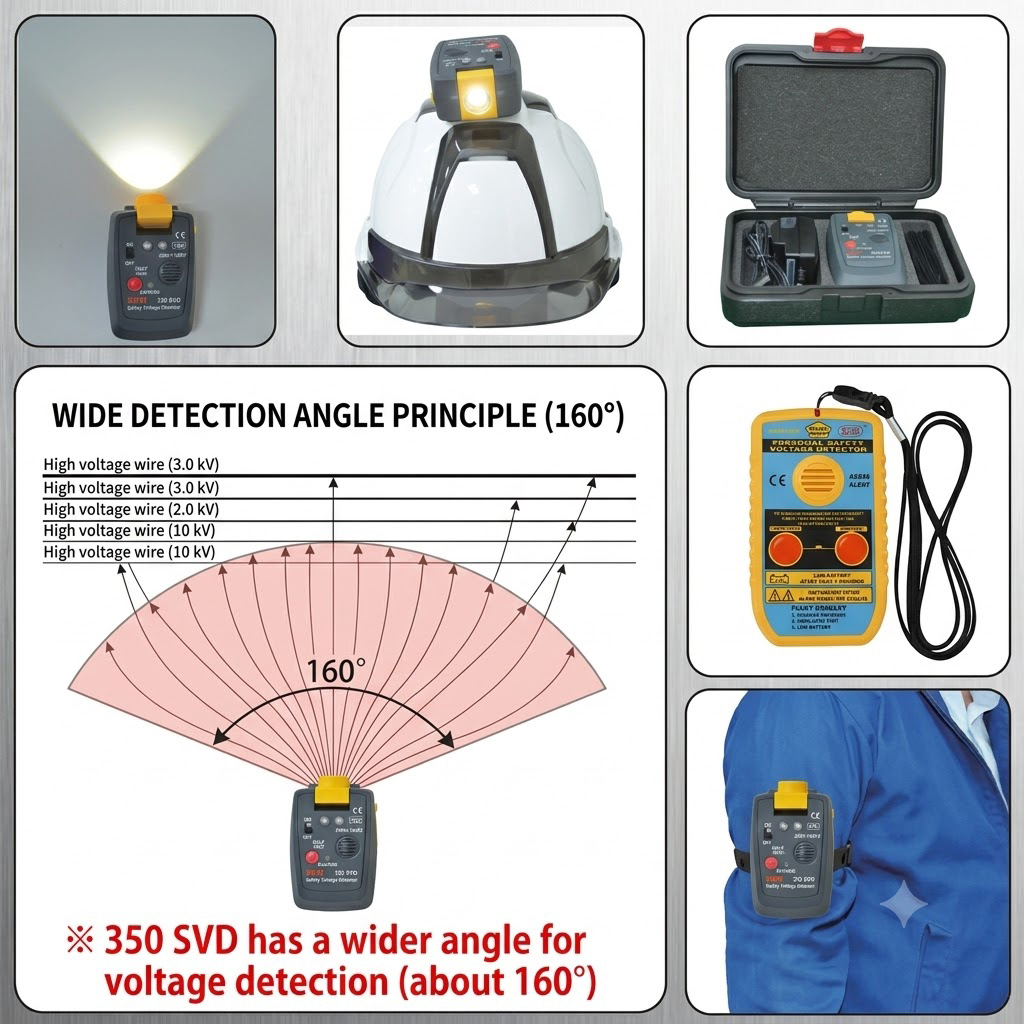

Một trong những đặc điểm được nhà sản xuất nhấn mạnh trên SEW 350 SVD là wide angle voltage detection, với góc phát hiện khoảng 160°.
Thiết bị được thiết kế để có thể gắn trên cánh tay thông qua dây đàn hồi. Với cách bố trí này, người sử dụng có thể mang thiết bị cùng với mình trong quá trình di chuyển và thao tác.
Góc phát hiện rộng giúp tăng phạm vi hướng mà thiết bị có thể nhận biết tín hiệu điện áp theo thiết kế. Tuy nhiên, góc phát hiện không nên được hiểu là thiết bị có thể phát hiện mọi nguồn điện áp trong mọi điều kiện. Khoảng cách phát hiện thực tế còn phụ thuộc vào điều kiện môi trường, cấu hình hệ thống điện và các yếu tố liên quan đến trường điện.
Do đó, SEW 350 SVD nên được sử dụng đúng theo hướng dẫn của nhà sản xuất và quy trình an toàn điện của đơn vị vận hành.
Một thiết bị cảnh báo an toàn cá nhân cần có trạng thái hoạt động đáng tin cậy trước khi đưa vào khu vực làm việc.

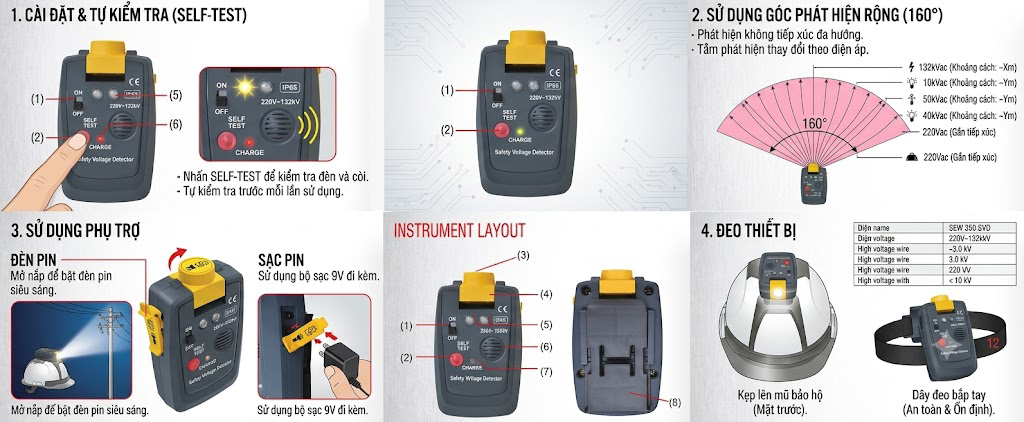

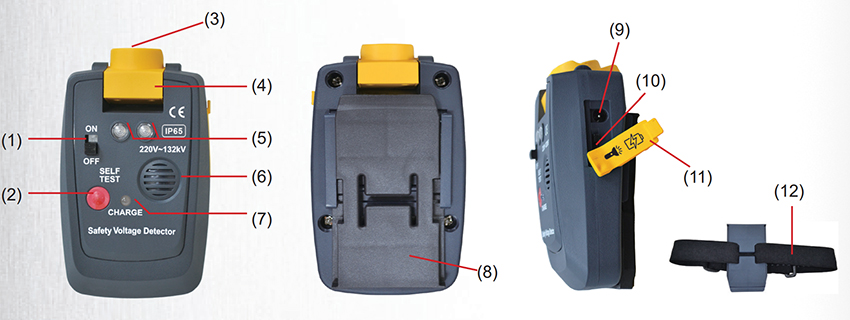

SEW 350 SVD được trang bị nút SELF TEST riêng trên thân máy. Tài liệu kỹ thuật xác định đây là một trong các bộ phận điều khiển chính của thiết bị.
Người sử dụng nên thực hiện quy trình kiểm tra theo hướng dẫn của nhà sản xuất trước khi sử dụng thiết bị trong công việc thực tế.
Chức năng này đặc biệt hữu ích trong quy trình kiểm tra thiết bị trước ca làm việc, bởi thiết bị cảnh báo chỉ có giá trị khi người vận hành biết rằng hệ thống cảnh báo đang ở trạng thái hoạt động.
SEW 350 SVD có kích thước:
| Thông số | Giá trị |
|---|---|
| Chiều dài | 110 mm |
| Chiều rộng | 68 mm |
| Chiều sâu | 35 mm |
| Khối lượng | Khoảng 137 g, gồm pin |
| Nguồn điện | Pin sạc 9V |
| Cấp bảo vệ | IP65 |
| Nhiệt độ làm việc | 0°C đến 50°C |
| Độ ẩm | Tối đa 80% RH |
| Tần số phát hiện | 40–70 Hz |
| Dải điện áp AC phát hiện | 220 Vac – 132 kVac |
| Tiêu chuẩn công bố | EN IEC 61326-1 |
Các thông số trên được lấy từ bảng specifications trong tài liệu SEW 350 SVD.
Với khối lượng khoảng 137 g, SEW 350 SVD được nhà sản xuất định hướng theo thiết kế lightweight, robust and compact – nhẹ, chắc chắn và nhỏ gọn.
SEW 350 SVD có cấp bảo vệ IP65 theo thông tin được công bố trong tài liệu sản phẩm.
Đối với thiết bị được sử dụng trong môi trường công nghiệp và công trường điện, cấp bảo vệ của vỏ thiết bị là một thông số cần được quan tâm.
Tuy nhiên, IP65 không đồng nghĩa với việc thiết bị có thể được sử dụng trong mọi điều kiện thời tiết hoặc ngâm nước. Việc sử dụng trong điều kiện thực tế cần tuân thủ giới hạn môi trường do nhà sản xuất quy định, trong đó tài liệu SEW 350 SVD công bố nhiệt độ làm việc 0°C–50°C và độ ẩm tối đa 80% RH.
Ngoài chức năng cảnh báo điện áp, SEW 350 SVD còn được tích hợp flashlight.
Thiết bị có một bộ phận đèn pin có thể xoay và điều chỉnh theo 3 góc khác nhau. Công tắc riêng được sử dụng để bật hoặc tắt đèn pin.
Tính năng này có thể hỗ trợ chiếu sáng trong quá trình thao tác tại những vị trí thiếu ánh sáng, đồng thời giúp giảm nhu cầu mang thêm một thiết bị chiếu sáng riêng.
Cần phân biệt rõ: đèn pin là chức năng hỗ trợ chiếu sáng, không phải chức năng kiểm tra hoặc xác nhận trạng thái không điện của hệ thống.
SEW 350 SVD sử dụng pin sạc 9V. Thiết bị có cổng kết nối bộ sạc AC adapter và đèn LED CHARGE để hiển thị trạng thái sạc.
Theo tài liệu:
Bộ sản phẩm được tài liệu liệt kê gồm:
Với đặc tính phát hiện điện áp AC không tiếp xúc và thiết kế có thể gắn trên cánh tay, SEW 350 SVD có thể được xem xét cho các công việc cần cảnh báo sự hiện diện của điện áp trong quá trình tiếp cận hoặc làm việc gần hệ thống điện.
Một số nhóm công việc có thể quan tâm đến loại thiết bị này gồm:
Trong quá trình bảo trì, kiểm tra hoặc thao tác gần thiết bị điện, thiết bị cảnh báo cá nhân có thể được sử dụng như một lớp cảnh báo bổ sung.
Các nhà máy, khu công nghiệp và cơ sở sản xuất có hệ thống điện trung/hạ thế có thể xem xét thiết bị cảnh báo điện áp cá nhân trong chương trình quản lý an toàn điện.
Dải phát hiện được công bố đến 132 kVac khiến sản phẩm hướng tới các môi trường có yêu cầu cảnh báo liên quan đến điện áp AC cao. Tuy nhiên, việc sử dụng ở từng cấp điện áp cụ thể phải căn cứ vào quy trình, điều kiện làm việc và hướng dẫn của nhà sản xuất.
Thiết bị có thể được sử dụng như một phương tiện cảnh báo cá nhân bổ sung trong các khu vực mà người lao động cần nhận biết khả năng hiện diện của điện áp AC.
SEW 350 SVD phù hợp để các đơn vị có hoạt động liên quan đến an toàn điện xem xét khi xây dựng danh mục thiết bị bảo hộ và thiết bị cảnh báo.
Nhóm người dùng có thể quan tâm gồm:
Trong môi trường B2B, việc lựa chọn thiết bị không nên chỉ dựa trên dải điện áp được công bố. Cần đối chiếu điện áp hệ thống, tần số, điều kiện môi trường, phương thức làm việc và quy trình an toàn của doanh nghiệp trước khi đưa sản phẩm vào sử dụng.
Không nên xem SEW 350 SVD là thiết bị đo điện áp định lượng.
Tên gọi của sản phẩm là Safety Voltage Detector và tài liệu mô tả chức năng là phát hiện điện áp không tiếp xúc. Thiết bị cung cấp cảnh báo thông qua LED và còi khi phát hiện điện áp theo điều kiện thiết kế.
Vì vậy, nếu công việc yêu cầu xác định chính xác giá trị điện áp, người sử dụng cần lựa chọn thiết bị đo/kiểm tra điện áp chuyên dụng phù hợp với cấp điện áp và quy trình công việc.
SEW 350 SVD nên được hiểu là một thiết bị cảnh báo điện áp cá nhân, có vai trò bổ sung cho hệ thống kiểm soát rủi ro và quy trình an toàn điện.
Việc sử dụng thiết bị cảnh báo điện áp cần được thực hiện theo hướng dẫn chính thức của nhà sản xuất.
Về mặt quản lý sử dụng, có thể xây dựng quy trình gồm các bước:
Kiểm tra thân máy, giá đỡ, dây đàn hồi, nắp bảo vệ, các nút điều khiển và các bộ phận liên quan trước khi sử dụng.
Đảm bảo pin sạc có đủ năng lượng và thiết bị ở trạng thái sẵn sàng hoạt động.
Sử dụng nút SELF TEST theo hướng dẫn của nhà sản xuất để kiểm tra hệ thống cảnh báo trước khi đưa thiết bị vào khu vực làm việc.
Tài liệu minh họa cách gắn detector trên cánh tay bằng dây đàn hồi.
Khi thiết bị phát hiện điện áp theo điều kiện thiết kế, người dùng cần chú ý đến LED cảnh báo và tín hiệu còi.
Không được sử dụng tín hiệu "không cảnh báo" của thiết bị như một căn cứ duy nhất để kết luận rằng hệ thống đã ở trạng thái an toàn.
Các bước thao tác chi tiết phải được thực hiện theo manual của SEW 350 SVD và quy trình an toàn điện áp dụng tại nơi làm việc.
Một trong những khó khăn của công tác an toàn điện là người lao động có thể không nhận biết trực quan được sự tồn tại của điện áp.
Một thiết bị cảnh báo không tiếp xúc tạo thêm một kênh thông tin cho người vận hành thông qua:
Điện trường/điện áp AC → thiết bị phát hiện → cảnh báo LED + âm thanh → người vận hành nhận biết → thực hiện quy trình an toàn phù hợp.
SEW 350 SVD được thiết kế với góc phát hiện khoảng 160°, cảnh báo LED và còi âm lượng cao. Đây là những yếu tố hướng tới việc tạo cảnh báo cho người sử dụng khi thiết bị nhận biết điện áp trong phạm vi thiết kế.
Tuy nhiên, thiết bị cảnh báo chỉ là một lớp trong hệ thống an toàn điện. Nó không thay thế quy trình cô lập nguồn, khóa và treo thẻ, kiểm tra không điện, tiếp địa hoặc các biện pháp bảo vệ khác khi công việc yêu cầu.
| Hạng mục | Thông số |
|---|---|
| Model | SEW 350 SVD |
| Loại thiết bị | Safety Voltage Detector |
| Phương pháp phát hiện | Không tiếp xúc |
| Điện áp AC phát hiện | 220 Vac – 132 kVac |
| Tần số | 40–70 Hz |
| Góc phát hiện | Khoảng 160° |
| Cảnh báo trực quan | LED |
| Cảnh báo âm thanh | Buzzer |
| Chức năng tự kiểm tra | SELF TEST |
| Cấp bảo vệ | IP65 |
| Nguồn | Pin sạc 9V |
| Đèn pin | Có |
| Nhiệt độ vận hành | 0°C–50°C |
| Độ ẩm | Tối đa 80% RH |
| Kích thước | 110 × 68 × 35 mm |
| Trọng lượng | Khoảng 137 g, gồm pin |
| Tiêu chuẩn | EN IEC 61326-1 |
Nguồn dữ liệu: tài liệu kỹ thuật SEW 350 SVD do nhà sản xuất cung cấp.
SEW 350 SVD là thiết bị phát hiện/cảnh báo điện áp AC không tiếp xúc, giúp cảnh báo người sử dụng bằng LED và còi khi phát hiện điện áp trong phạm vi thiết kế.
Theo tài liệu sản phẩm, thiết bị có dải phát hiện điện áp AC từ 220 Vac đến 132 kVac.
Không. Thiết bị sử dụng phương pháp phát hiện điện áp không tiếp xúc.
Có. SEW 350 SVD được trang bị còi cảnh báo và LED cảnh báo trực quan. Tài liệu mô tả còi có mức âm thanh cao khi phát hiện điện áp.
Có. Thiết bị có nút SELF TEST để thực hiện kiểm tra theo hướng dẫn của nhà sản xuất.
Tài liệu minh họa thiết bị được gắn trên cánh tay bằng dây đàn hồi và giá đỡ.
Có. Thiết bị tích hợp đèn pin, với bộ phận đèn có thể xoay để thiết lập 3 góc khác nhau.
Thiết bị được công bố cấp bảo vệ IP65. Điều kiện vận hành được nhà sản xuất công bố là 0°C–50°C và độ ẩm tối đa 80% RH.
Không nên. Đây là thiết bị cảnh báo điện áp không tiếp xúc. Khi quy trình công việc yêu cầu xác nhận trạng thái không điện, phải sử dụng phương pháp và thiết bị kiểm tra phù hợp theo quy định an toàn điện.
SEW 350 SVD là thiết bị cảnh báo điện áp cá nhân nhỏ gọn dành cho việc phát hiện điện áp AC không tiếp xúc. Sản phẩm nổi bật với dải phát hiện được công bố 220 Vac–132 kVac, tần số 40–70 Hz, góc phát hiện khoảng 160°, cảnh báo bằng LED và còi, chức năng SELF TEST, cấp bảo vệ IP65 và pin sạc 9V.
Thiết kế trọng lượng khoảng 137 g, có giá đỡ và dây đàn hồi cho phép sử dụng theo dạng thiết bị cảnh báo cá nhân. Đèn pin tích hợp và khả năng điều chỉnh hướng chiếu sáng cũng bổ sung tính tiện dụng trong môi trường làm việc.
Đối với các doanh nghiệp, nhà máy, nhà thầu EPC, đơn vị bảo trì công nghiệp và đội ngũ kỹ thuật điện, SEW 350 SVD có thể được xem xét như một lớp cảnh báo bổ sung trong hệ thống quản lý an toàn điện. Việc lựa chọn và sử dụng cần dựa trên điện áp hệ thống, điều kiện môi trường, quy trình công việc và hướng dẫn chính thức của nhà sản xuất.
| Hạng mục | Thông số |
|---|---|
| Model | SEW 350 SVD |
| Loại thiết bị | Safety Voltage Detector |
| Phương pháp phát hiện | Không tiếp xúc |
| Điện áp AC phát hiện | 220 Vac – 132 kVac |
| Tần số | 40–70 Hz |
| Góc phát hiện | Khoảng 160° |
| Cảnh báo trực quan | LED |
| Cảnh báo âm thanh | Buzzer |
| Chức năng tự kiểm tra | SELF TEST |
| Cấp bảo vệ | IP65 |
| Nguồn | Pin sạc 9V |
| Đèn pin | Có |
| Nhiệt độ vận hành | 0°C–50°C |
| Độ ẩm | Tối đa 80% RH |
| Kích thước | 110 × 68 × 35 mm |
| Trọng lượng | Khoảng 137 g, gồm pin |
| Tiêu chuẩn | EN IEC 61326-1 |
