SEW 288 SVD Body-Prox là thiết bị cảnh báo tiếp cận nguồn điện 240V–50kV, cảm biến điện trường AC, LED siêu sáng, buzzer, Self-Test, IP65, pin 9V.
SEW 288 SVD Body-Prox là thiết bị cảnh báo điện áp cá nhân dạng tiếp cận (Personal Safety Voltage Proximity Detector), được thiết kế để cảnh báo người sử dụng khi cơ thể tiến đến gần thiết bị hoặc dây dẫn đang mang điện áp nguy hiểm.
Khác với các bút dò điện áp dùng để kiểm tra trực tiếp một điểm điện, SEW 288 SVD được thiết kế để đeo trên người hoặc gắn vào thắt lưng/quần áo, liên tục giám sát điện trường AC xung quanh người sử dụng.
Khi phát hiện điện trường vượt ngưỡng thiết lập, thiết bị tạo cảnh báo bằng:
Mục đích của thiết bị là cung cấp cảnh báo sớm về sự hiện diện của nguồn điện gần người vận hành, giúp người sử dụng nhận biết tình huống tiếp cận thiết bị điện có nguy cơ.
SEW 288 SVD có thiết kế IP65, vỏ chịu va đập, sử dụng pin 9V, tiêu thụ điện năng thấp và không yêu cầu lựa chọn cấp điện áp phức tạp trước khi sử dụng.
Lưu ý an toàn quan trọng: SEW 288 SVD là thiết bị cảnh báo tiếp cận điện áp, không phải thiết bị đo điện áp và không được sử dụng để xác định chính xác giá trị điện áp hoặc khoảng cách an toàn thay cho quy trình an toàn điện chuyên nghiệp.
SEW 288 SVD Body-Prox là thiết bị phát hiện điện áp dạng Personal Safety Voltage Proximity Detector.
Thiết bị được thiết kế để nhận biết điện trường AC phát ra từ nguồn điện và cảnh báo người sử dụng khi tiến gần khu vực có thiết bị hoặc dây dẫn mang điện.
Theo thông số sản phẩm, dải điện áp nguồn được công bố cho chức năng phát hiện là:
240V–50kV AC
Điểm quan trọng là con số này không phải dải đo điện áp trực tiếp.
SEW 288 SVD không tiếp xúc với dây dẫn để đo 240V, 1kV, 10kV hay 50kV. Thay vào đó, cảm biến bên trong thiết bị phát hiện thành phần của điện trường AC bức xạ trong không gian, sau đó xử lý tín hiệu để tạo cảnh báo khi tín hiệu vượt ngưỡng.
Trong nhiều môi trường làm việc điện, nguy cơ không chỉ xuất hiện khi người lao động đã tiếp xúc với phần mang điện.
Một tình huống nguy hiểm có thể bắt đầu từ việc tiếp cận quá gần thiết bị hoặc dây dẫn đang mang điện áp.
SEW 288 SVD được thiết kế cho chính lớp cảnh báo này.
Thiết bị có thể được đeo trên:
Khi tiến gần nguồn điện và điện trường thu được vượt ngưỡng cảnh báo, thiết bị phát tín hiệu.
Điều này tạo thêm một lớp thông tin cảnh báo cho người vận hành trong quá trình làm việc.
SEW 288 SVD sử dụng một AC sensor plate – bản cảm biến điện trường AC bên trong.
Nguyên lý hoạt động có thể khái quát thành các bước:
Điện áp AC → tạo điện trường → sensor plate thu điện trường → khuếch đại/xử lý tín hiệu → so sánh ngưỡng → LED + buzzer cảnh báo
Cụ thể, nguồn điện AC tạo ra điện trường trong không gian xung quanh.
Bản cảm biến bên trong 288 SVD thu một phần điện trường này dưới dạng tín hiệu liên quan đến cường độ điện trường, được biểu diễn theo V/m.
Tín hiệu sau đó được:
Do đó, đây là một electric-field proximity detector, không phải một voltage meter.
Khi thiết bị phát hiện tín hiệu điện trường vượt ngưỡng, SEW 288 SVD tạo cảnh báo bằng hai phương thức.
Đèn LED phía trước thiết bị nhấp nháy với tần suất khoảng:
2 lần/giây
Tín hiệu ánh sáng có cường độ cao giúp người sử dụng dễ nhận biết trong điều kiện làm việc thực tế.
Thiết bị đồng thời phát âm báo bằng buzzer.
Tần suất cảnh báo được mô tả khoảng:
2 tiếng beep/giây
Việc sử dụng đồng thời âm thanh và ánh sáng giúp cảnh báo không phụ thuộc vào một giác quan duy nhất.
SEW 288 SVD được thiết kế với cơ chế cảnh báo rõ ràng khi phát hiện nguồn điện ở vùng lân cận.
Thiết bị không yêu cầu người sử dụng phải liên tục thao tác lựa chọn cấp điện áp.
Đây là một điểm quan trọng đối với thiết bị cảnh báo cá nhân.
Thay vì yêu cầu kỹ thuật viên nhập hoặc lựa chọn nhiều mức điện áp trước khi làm việc, 288 SVD được thiết kế theo hướng:
đeo → self-test → sử dụng
Điều này giúp giảm số thao tác cần thực hiện trước khi bắt đầu công việc.
Theo mô tả sản phẩm, SEW 288 SVD:
Đây là đặc điểm phù hợp với thiết bị cảnh báo cá nhân, bởi mục đích chính của nó là tạo cảnh báo tiếp cận nguồn điện, thay vì thực hiện phép đo định lượng.
SEW 288 SVD có:
Self-Test & Diagnostic Circuitry
Chức năng này cho phép người sử dụng kiểm tra tình trạng hoạt động của thiết bị trước khi làm việc.
Theo mô tả sản phẩm, chức năng kiểm tra có thể được thực hiện bằng cách nhấn cả hai nút phía trước thiết bị.
Self-test kiểm tra hoạt động của hệ thống cảnh báo và mạch điện tử theo thiết kế của thiết bị.
Đối với một thiết bị có vai trò cảnh báo an toàn cá nhân, việc kiểm tra chức năng trước khi sử dụng là một bước quan trọng.
Tuy nhiên, self-test không thay thế việc kiểm tra tình trạng vật lý, pin và các yêu cầu kiểm tra định kỳ theo quy trình của đơn vị sử dụng.
SEW 288 SVD có cơ chế nhận biết tình trạng pin yếu.
Khi pin xuống thấp, thiết bị sẽ:
với tần suất:
1 lần mỗi 5 giây.
Đây là một đặc điểm quan trọng vì thiết bị cảnh báo cá nhân phụ thuộc trực tiếp vào nguồn pin.
Nếu pin yếu, người sử dụng cần xử lý tình trạng nguồn trước khi tiếp tục sử dụng thiết bị cho công việc có yêu cầu an toàn.
SEW 288 SVD sử dụng:
1 × pin 9V (6F22)
Thiết bị được thiết kế với mức tiêu thụ điện năng rất thấp.
Theo mô tả sản phẩm, pin có thể được sử dụng trong thời gian dài, có thể lên đến nhiều tháng tùy điều kiện sử dụng.
Thời gian sử dụng thực tế phụ thuộc vào:
Vì vậy, không nên coi “sử dụng nhiều tháng” là một con số thời lượng pin cố định trong mọi điều kiện.

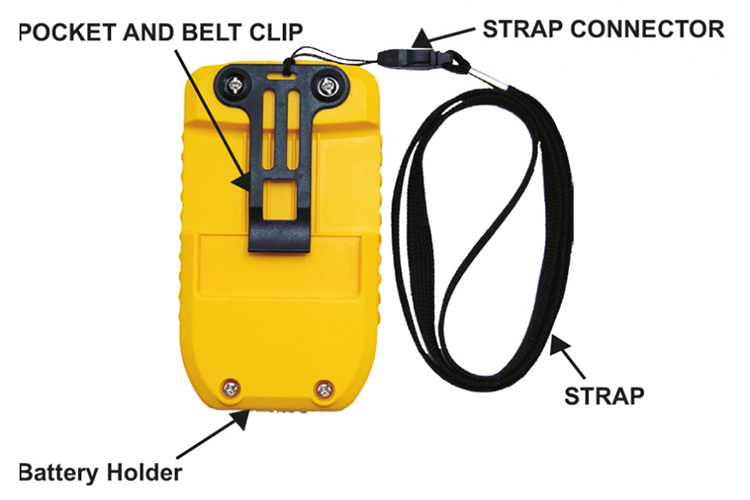

Một đặc điểm quan trọng của 288 SVD là built-in clip.
Kẹp tích hợp cho phép thiết bị được gắn vào:
Điều này giúp thiết bị luôn ở vị trí gần người vận hành trong quá trình làm việc.
Khác với một bút dò điện áp thường phải được cầm trên tay, 288 SVD hoạt động như một thiết bị cảnh báo cá nhân.
Thiết kế này đặc biệt phù hợp với những công việc mà kỹ thuật viên cần sử dụng đồng thời nhiều dụng cụ khác.
SEW 288 SVD sử dụng:
High-impact type casing
tức vỏ được thiết kế có khả năng chịu tác động cơ học trong điều kiện sử dụng thực tế.
Với thiết bị đeo trên người, khả năng chống va đập có ý nghĩa trong các môi trường:
Tuy nhiên, khả năng chịu va đập của vỏ không đồng nghĩa thiết bị có thể chịu mọi loại tác động cơ học. Thiết bị vẫn cần được kiểm tra nếu đã chịu rơi hoặc va đập mạnh.
SEW 288 SVD được công bố:
IP65
Cấp IP65 thể hiện khả năng bảo vệ vỏ thiết bị khỏi bụi và tia nước theo điều kiện thử nghiệm tương ứng của cấp bảo vệ IP.
Đây là một đặc điểm quan trọng đối với thiết bị được sử dụng trên người trong môi trường làm việc có thể thay đổi.
Sản phẩm được mô tả có thể sử dụng trong:
all weather conditions – mọi điều kiện thời tiết
trong phạm vi thiết kế của thiết bị.
Tuy nhiên, IP65 không có nghĩa thiết bị có thể ngâm nước hoặc sử dụng dưới nước.
SEW 288 SVD được công bố:
AC Voltage Detection: 240V–50kV
Cần giải thích chính xác thông số này.
Đây là phạm vi điện áp của nguồn mà thiết bị được thiết kế để phát hiện, không phải phạm vi đo điện áp.
Thiết bị không tiếp xúc trực tiếp với nguồn để hiển thị:
Thay vào đó, cảm biến điện trường bên trong phát hiện tín hiệu điện trường AC và kích hoạt cảnh báo khi tín hiệu vượt ngưỡng.
Do đó, kết quả cảnh báo có thể phụ thuộc vào:
SEW 288 SVD hoạt động dựa trên điện trường, do đó khoảng cách tới nguồn là một yếu tố quan trọng.
Khi người sử dụng tiến gần nguồn điện, cường độ điện trường tại vị trí thiết bị có thể thay đổi.
Khi tín hiệu thu được vượt ngưỡng của bộ so sánh bên trong, hệ thống cảnh báo được kích hoạt.
Tuy nhiên, không nên sử dụng thiết bị để suy ra một khoảng cách an toàn cố định dựa trên việc LED hoặc buzzer đã bật hay chưa.
Khoảng cách an toàn trong công việc điện phải được xác định theo:
SEW 288 SVD nên được xem là lớp cảnh báo bổ sung, không phải thiết bị xác định khoảng cách làm việc an toàn.
Nguồn sản phẩm có một cảnh báo kỹ thuật rất quan trọng:
Khi xuất hiện mixed voltages – nhiều nguồn điện áp/điện trường đồng thời, có thể khó xác định chính xác nguồn nào đã tạo ra tín hiệu cảnh báo.
Điều này xuất phát từ nguyên lý phát hiện điện trường.
Nếu nhiều nguồn AC cùng tồn tại trong khu vực, cảm biến có thể nhận tín hiệu tổng hợp từ các nguồn khác nhau.
Do đó, khi 288 SVD phát cảnh báo:
Tất cả các nguồn liên quan phải được coi là đang mang điện cho đến khi được xác minh bằng phương pháp phù hợp.
Đây là nguyên tắc đặc biệt quan trọng trong môi trường trạm điện, đường dây và công trường điện.
Thiết bị có thể tạo cảnh báo khi người vận hành tiến gần khu vực có nguồn AC nằm trong phạm vi phát hiện.
288 SVD có thể được sử dụng như một lớp cảnh báo bổ sung cho nhân viên bảo trì khi làm việc gần thiết bị điện.
Thiết kế đeo người giúp thiết bị phù hợp với những công việc mà kỹ thuật viên cần di chuyển và sử dụng hai tay cho các nhiệm vụ khác.
Dải phát hiện nguồn được công bố đến 50kV cho phép sản phẩm được xem xét trong những môi trường có thiết bị điện áp cao phù hợp.
Thiết bị có thể đóng vai trò cảnh báo tiếp cận nguồn điện, nhưng không thay thế các quy trình xác định trạng thái đường dây và khoảng cách an toàn.
SEW 288 SVD và dòng LVD có mục đích sử dụng khác nhau.
| Đặc điểm | SEW 288 SVD | SEW LVD |
|---|---|---|
| Mục đích chính | Cảnh báo tiếp cận nguồn điện | Dò điện áp tại điểm kiểm tra |
| Kiểu thiết bị | Personal Safety Proximity Detector | Voltage Detector |
| Cách sử dụng | Đeo trên người/thắt lưng | Cầm và đưa đến điểm kiểm tra |
| Cảm biến | AC electric-field sensor | Tùy model |
| Tiếp xúc trực tiếp | Không phải mục đích chính | Tùy model |
| Điện áp nguồn phát hiện | 240V–50kV AC | Tùy model |
| Cảnh báo | LED + buzzer | Tùy model |
| Pin | 9V | Tùy model |
| IP65 | Có | Tùy model |
| Cảnh báo tiếp cận | Có | Không phải chức năng chính |
Do đó, không nên xem 288 SVD đơn giản là một phiên bản cao áp của LVD-20.
Hai nhóm thiết bị phục vụ hai lớp kiểm tra khác nhau.
| Thông số | SEW 288 SVD |
|---|---|
| Model | 288 SVD Body-Prox |
| Loại thiết bị | Personal Safety Voltage Proximity Detector |
| Nguyên lý | Phát hiện điện trường AC |
| Điện áp nguồn phát hiện | 240V–50kV AC |
| Kiểu cảnh báo | LED + buzzer |
| Tần suất cảnh báo | Khoảng 2 lần/giây |
| Cảnh báo pin yếu | Khoảng 1 lần/5 giây |
| Cảm biến | Internal AC sensor plate |
| Self-Test | Có |
| Diagnostic circuitry | Có |
| Điều chỉnh ngưỡng | Có, mạch threshold comparator |
| Đeo người | Có |
| Kẹp thắt lưng/quần áo | Có |
| Chống nước/bụi | IP65 |
| Vỏ | High-impact casing |
| Tiêu chuẩn tương thích | EN 61326-1 |
| Kích thước | 114 × 67 × 27 mm |
| Khối lượng | Khoảng 152g, gồm pin |
| Nguồn | 1 × 9V (6F22) |
Có ba điểm cần phân biệt khi sử dụng hoặc xây dựng nội dung kỹ thuật cho sản phẩm này.
288 SVD không hiển thị giá trị điện áp.
Thiết bị cảnh báo khi điện trường vượt ngưỡng nhưng không cung cấp một con số khoảng cách an toàn cho người sử dụng.
Chức năng cốt lõi là:
Phát hiện điện trường AC → cảnh báo người đeo khi tiếp cận nguồn điện.
Vì vậy, tên gọi phù hợp trong tiếng Việt là:
Thiết bị cảnh báo điện áp cá nhân
hoặc:
Thiết bị cảnh báo tiếp cận nguồn điện
thay vì gọi đơn giản là “bút thử điện cao áp”.
SEW 288 SVD nên được xem là một lớp bảo vệ/cảnh báo bổ sung.
Không nên:
Đặc biệt, trong trường hợp có nhiều nguồn điện hoặc điện trường chồng lấn, cần coi các nguồn liên quan là LIVE cho đến khi trạng thái được xác minh bằng phương pháp phù hợp.
Trước khi sử dụng:
Nếu thiết bị đã bị rơi, va đập mạnh hoặc có dấu hiệu hư hỏng, cần kiểm tra trước khi tiếp tục sử dụng.
Mặc dù 288 SVD có cấp bảo vệ IP65 và vỏ chịu va đập, các đặc tính này không loại bỏ nhu cầu kiểm tra thiết bị định kỳ.
Đây là Personal Safety Voltage Proximity Detector, tức thiết bị cảnh báo cá nhân khi người sử dụng tiến gần nguồn điện có điện trường AC nguy hiểm.
Nguồn sản phẩm công bố phạm vi phát hiện điện áp AC từ 240V đến 50kV.
Đây là dải điện áp của nguồn mà thiết bị được thiết kế để phát hiện, không phải dải đo điện áp trực tiếp.
Không. Thiết bị sử dụng cảm biến điện trường AC bên trong và được thiết kế để cảnh báo khi người đeo tiếp cận nguồn điện.
Không nên dùng từ “đo”. Thiết bị phát hiện/cảnh báo sự hiện diện của nguồn điện trong phạm vi thiết kế, không hiển thị giá trị 22kV hoặc 35kV.
Sản phẩm được công bố waterproof, IP65 và all-weather use, phù hợp cho việc sử dụng trong các điều kiện thời tiết thuộc phạm vi thiết kế của thiết bị.
Thiết bị sử dụng 1 pin 9V loại 6F22.
Khi pin yếu, thiết bị cảnh báo bằng buzzer và LED khoảng một lần mỗi 5 giây.
Không. Sản phẩm được thiết kế không có thao tác lựa chọn điện áp phức tạp và yêu cầu chính là thực hiện self-test trước khi sử dụng.
Không. Đây là thiết bị cảnh báo tiếp cận, không phải thiết bị đo điện áp hoặc thiết bị xác minh mất điện chuyên dụng.
SEW 288 SVD Body-Prox Personal Safety Voltage Detector là thiết bị cảnh báo điện áp cá nhân được thiết kế để giúp người vận hành nhận biết nguy cơ khi tiến gần thiết bị hoặc dây dẫn đang mang điện.
Khác với bút dò điện áp thông thường, 288 SVD được đeo trên người hoặc gắn vào thắt lưng/quần áo, sử dụng cảm biến điện trường AC bên trong để nhận biết tín hiệu điện trường xung quanh.
Các đặc điểm chính gồm:
Giá trị cốt lõi của SEW 288 SVD không nằm ở việc đo chính xác điện áp mà ở khả năng tạo cảnh báo sớm khi người sử dụng tiếp cận vùng có điện trường AC.
Trong hệ thống thiết bị an toàn điện của SmartMall/TATEKSAFE, sản phẩm phù hợp để xếp vào nhóm Thiết bị cảnh báo tiếp cận nguồn điện / Thiết bị cảnh báo điện áp cá nhân / Personal Voltage Proximity Detector, tách biệt với nhóm bút dò điện áp hạ áp và thiết bị đo điện áp.
Quan trọng nhất, 288 SVD phải được sử dụng như một lớp cảnh báo bổ sung, không thay thế quy trình cô lập nguồn, xác minh tình trạng điện, khoảng cách tiếp cận an toàn và các biện pháp bảo vệ được yêu cầu đối với công việc điện.
| Thông số | SEW 288 SVD |
|---|---|
| Model | 288 SVD Body-Prox |
| Loại thiết bị | Personal Safety Voltage Proximity Detector |
| Nguyên lý | Phát hiện điện trường AC |
| Điện áp nguồn phát hiện | 240V–50kV AC |
| Kiểu cảnh báo | LED + buzzer |
| Tần suất cảnh báo | Khoảng 2 lần/giây |
| Cảnh báo pin yếu | Khoảng 1 lần/5 giây |
| Cảm biến | Internal AC sensor plate |
| Self-Test | Có |
| Diagnostic circuitry | Có |
| Điều chỉnh ngưỡng | Có, mạch threshold comparator |
| Đeo người | Có |
| Kẹp thắt lưng/quần áo | Có |
| Chống nước/bụi | IP65 |
| Vỏ | High-impact casing |
| Tiêu chuẩn tương thích | EN 61326-1 |
| Kích thước | 114 × 67 × 27 mm |
| Khối lượng | Khoảng 152g, gồm pin |
| Nguồn | 1 × 9V (6F22) |
