Tủ điện phân phối IEC-002 H1100xW700xD250-300, MCCB 3P/4P đến 200A, tối đa 5 nhánh, đồng thanh, 2 lớp cánh, sơn tĩnh điện RAL 7032. Tư vấn và báo giá.

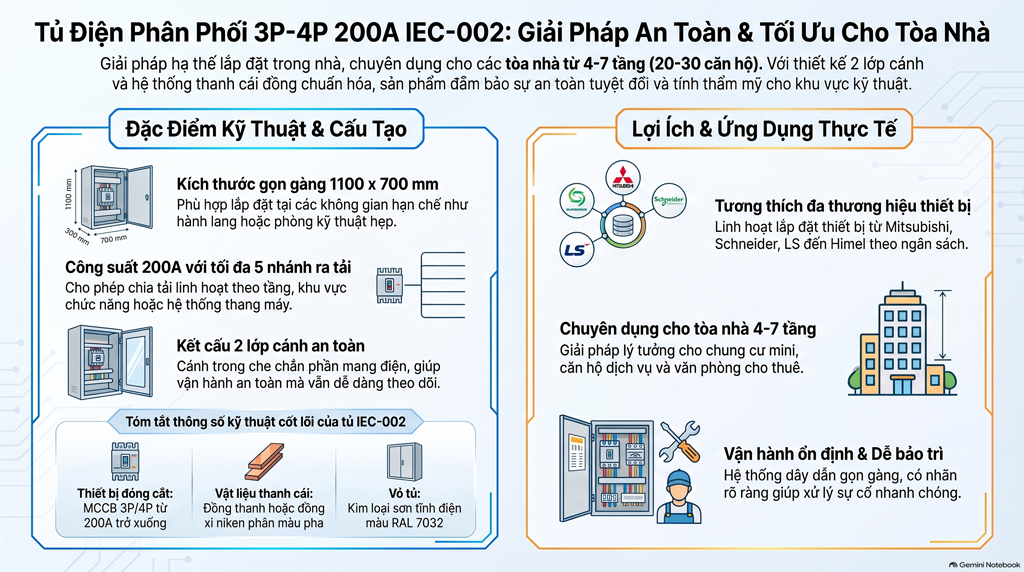

Tủ điện phân phối 3P-4P 200A IEC-002 là tủ điện phân phối hạ thế lắp trong nhà, dành cho các tòa nhà vừa và nhỏ từ 4 đến 7 tầng, quy mô khoảng 20–30 căn hộ hoặc phòng cho thuê. Tủ nhận điện từ nguồn cấp tổng, bảo vệ bằng MCCB và phân phối đến các nhánh phụ tải thông qua hệ thống thanh cái đồng.
Thông tin nhanh:
Tủ điện phân phối (thường gọi là tủ tổng, tủ MSB – Main Switchboard) là "trung tâm" của hệ thống điện trong một tòa nhà. Toàn bộ điện năng từ nguồn cấp đi vào tủ này, được bảo vệ, chia nhánh rồi mới đến từng tầng, từng khu vực hay từng căn hộ.
Một tủ phân phối tốt phải đáp ứng nhiều yêu cầu cùng lúc:
Với các tòa nhà cho thuê, căn hộ dịch vụ hay chung cư mini, tủ phân phối lại càng quan trọng vì chỉ một sự cố ở tủ tổng có thể làm mất điện cả tòa nhà.
IEC-002 là tủ điện phân phối dòng gọn, được thiết kế cho các công trình dân dụng quy mô vừa và nhỏ. Tủ lắp MCCB tổng 3P hoặc 4P đến 200A, phân phối điện qua thanh cái đồng đến tối đa 5 nhánh MCCB 3P ra tải, đồng thời có thể lắp thêm MCB, thiết bị đo lường và thiết bị chỉ thị theo nhu cầu.
So với dòng IEC-001 (kích thước 1500 x 1000 mm, tích hợp công tơ đo đếm), IEC-002 có kích thước nhỏ gọn hơn (1100 x 700 mm), phù hợp khi bạn chỉ cần tủ phân phối tổng và chia nhánh, hoặc khi không gian lắp đặt hạn chế.
Tủ chiếm ít diện tích, dễ bố trí trong phòng kỹ thuật, khu vực tầng trệt, hộp kỹ thuật hoặc sát tường. Độ sâu 250–300 mm có thể điều chỉnh theo thiết bị thực tế và yêu cầu thi công.
Vỏ tủ bằng kim loại, xử lý bề mặt và sơn tĩnh điện màu RAL 7032 (xám sáng). Lớp sơn tĩnh điện bám chắc, chống gỉ sét, chịu được khí hậu nóng ẩm, cho vẻ ngoài gọn gàng, chuyên nghiệp.

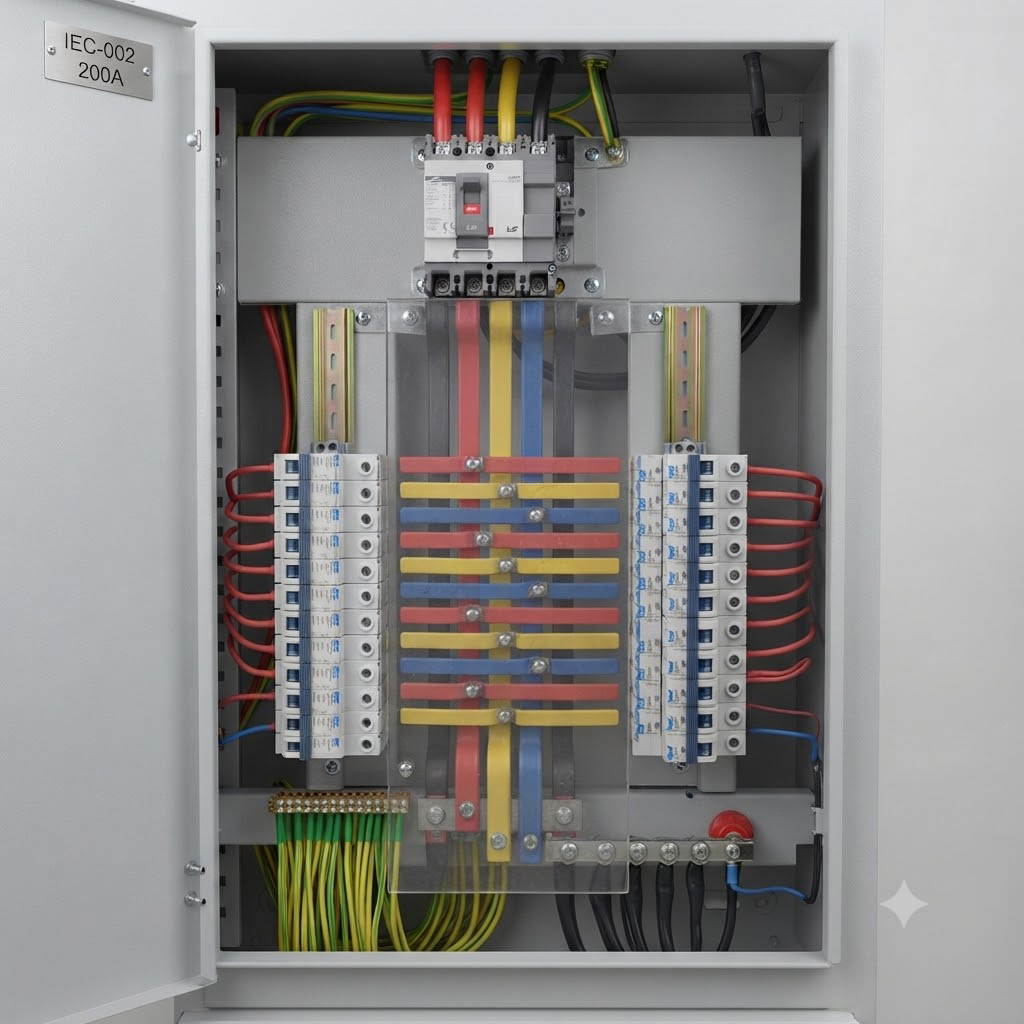

Tủ dùng đồng thanh hoặc đồng xi niken để dẫn điện. Đồng dẫn điện tốt, ít phát nhiệt, bền theo thời gian. Lớp xi niken giúp chống oxy hóa và duy trì tiếp xúc ổn định, đặc biệt hữu ích ở môi trường ẩm. Thanh cái được phân biệt bằng màu đỏ – vàng – xanh cho ba pha và màu riêng cho trung tính, giúp nhận diện pha dễ dàng khi lắp đặt, kiểm tra, bảo trì.

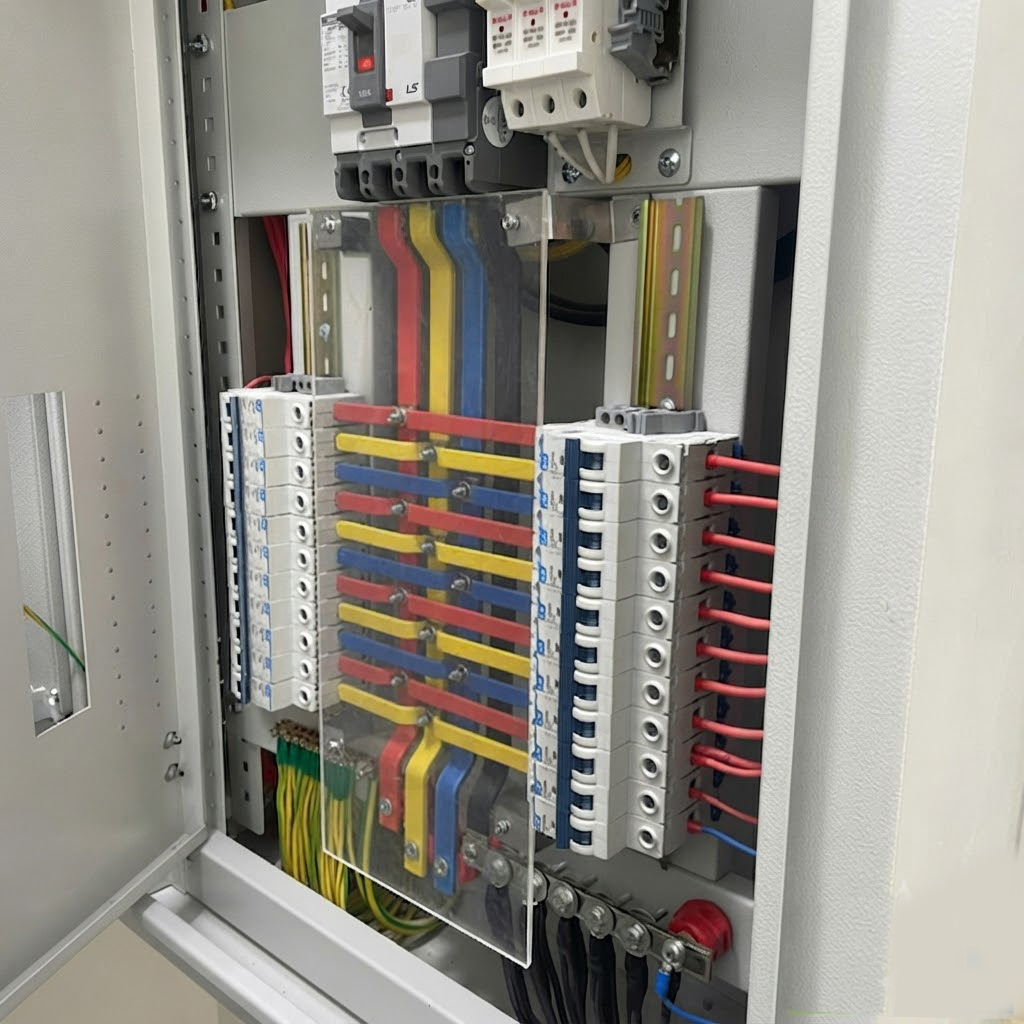

Tủ có 2 lớp cánh: cánh ngoài để đóng mở tủ, cánh trong che chắn phần mang điện và chỉ chừa vị trí thao tác cần thiết. Bên trong tủ, khu vực thanh cái có thể được che bằng tấm mica trong suốt, vừa quan sát được tình trạng thanh cái, vừa hạn chế chạm nhầm vào phần có điện. Nhờ đó tủ:
Tủ lắp được MCCB 3P hoặc 4P từ 200A trở xuống làm thiết bị bảo vệ tổng, cùng tối đa 5 nhánh MCCB 3P ra tải. Cấu hình này cho phép chia tải theo tầng, theo dãy phòng hoặc theo khu vực chức năng như:
Chia nhánh giúp khi có sự cố ở một khu vực, chỉ nhánh đó ngắt, không ảnh hưởng toàn bộ tòa nhà; đồng thời dễ cân bằng tải giữa các pha và thuận tiện cho việc bảo trì.
Tủ có thể sử dụng thiết bị của Mitsubishi, Himel, LS, Schneider theo yêu cầu của khách hàng. Tùy ngân sách, thói quen sử dụng và yêu cầu của chủ đầu tư, có thể chọn cấu hình phù hợp từ giải pháp tiết kiệm đến phân khúc cao cấp, đồng thời dễ tìm phụ kiện thay thế và tận dụng chế độ bảo hành của hãng.

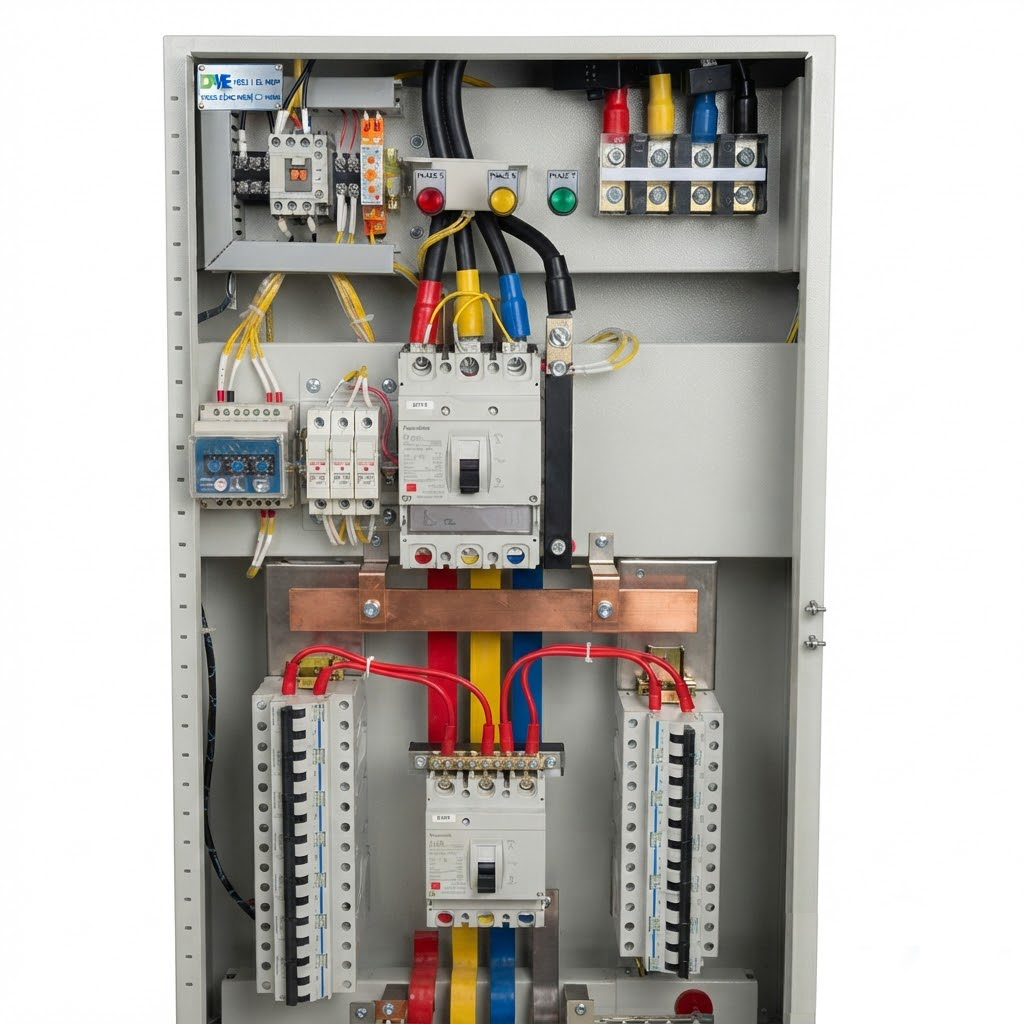

Trên mặt tủ có thể bố trí đèn báo pha (đỏ – vàng – xanh) và đồng hồ đa năng (multimeter) để theo dõi điện áp, dòng điện và các thông số khác của hệ thống. Nhân viên quản lý chỉ cần nhìn mặt tủ là nắm được tình trạng nguồn điện mà không cần mở cánh. Các phụ kiện này có thể lựa chọn theo yêu cầu của từng công trình.
Mỗi tòa nhà có số phòng, phụ tải và mặt bằng khác nhau. IEC-002 được thiết kế theo yêu cầu của khách hàng, có thể điều chỉnh số nhánh, dòng định mức, thiết bị đo lường và cách bố trí bên trong để phù hợp nhất với từng công trình.
| Hạng mục | Thông số |
|---|---|
| Tên sản phẩm | Tủ điện phân phối 3P-4P 200A IEC-002 |
| Loại tủ | Tủ điện phân phối, lắp trong nhà |
| Kích thước (Cao x Rộng x Sâu) | 1100 x 700 x 250–300 mm |
| Vật liệu vỏ | Kim loại, sơn tĩnh điện |
| Màu sắc | RAL 7032 |
| Thanh cái | Đồng thanh hoặc đồng xi niken |
| Kết cấu cánh | 2 lớp cánh |
| Thiết bị đóng cắt | MCCB 3P, 4P từ 200A trở xuống |
| Số nhánh ra tải | Tối đa 5 nhánh MCCB 3P |
| Thương hiệu thiết bị | Mitsubishi, Himel, LS, Schneider (theo yêu cầu) |
| Quy mô công trình | Tòa nhà 4–7 tầng, 20–30 căn hộ/phòng cho thuê |
| Thiết kế | Theo yêu cầu khách hàng |
Lưu ý: cấu hình cụ thể (dòng định mức, số nhánh, thiết bị đo lường) sẽ được thiết kế theo bản vẽ và yêu cầu thực tế của từng công trình.
Tủ làm nhiệm vụ tủ tổng, nhận điện và chia nhánh đến từng tầng hoặc từng dãy phòng.
Phù hợp với các dãy trọ có nhiều phòng, cần một tủ tổng bảo vệ và chia tải hợp lý.
Chia nhánh theo tầng hoặc theo khu vực chức năng để dễ quản lý và bảo trì.
Đảm bảo cấp điện ổn định và an toàn cho số lượng phòng lớn.
Có thể dùng làm tủ tổng cho các công trình có công suất đến 200A.
Với chủ đầu tư và chủ nhà:
Với người sử dụng:
Với đơn vị thi công và bảo trì:
| Tiêu chí | IEC-001 | IEC-002 |
|---|---|---|
| Kích thước (C x R x S) | 1500 x 1000 x 250–300 mm | 1100 x 700 x 250–300 mm |
| Công tơ đo đếm 1P/3P | Có tích hợp | Tùy cấu hình yêu cầu |
| Vai trò chính | Phân phối và đo đếm từng căn hộ | Phân phối tổng và chia nhánh |
| MCCB | 3P, 4P đến 200A | 3P, 4P đến 200A |
| Số nhánh 3P ra tải | Tối đa 5 | Tối đa 5 |
| Phù hợp khi | Cần đo đếm điện từng phòng ngay tại tủ | Cần tủ tổng gọn, không gian hạn chế |
Nếu bạn cần đo đếm riêng cho từng phòng ngay trong tủ, IEC-001 là lựa chọn phù hợp. Nếu bạn cần một tủ tổng gọn hơn để phân phối điện, hoặc công tơ đã được bố trí ở vị trí khác, IEC-002 tiết kiệm không gian và chi phí hơn.
Bạn nên liên hệ kỹ thuật viên khi:
Phát hiện và xử lý sớm giúp tránh sự cố lớn và giảm thiệt hại.
Tủ IEC-002 phù hợp với tòa nhà quy mô nào?
Tủ dành cho tòa nhà vừa và nhỏ từ 4–7 tầng, khoảng 20–30 căn hộ hoặc phòng cho thuê.
Kích thước tủ IEC-002 là bao nhiêu?
Cao 1100 mm x Rộng 700 mm x Sâu 250–300 mm.
MCCB tối đa lắp được là bao nhiêu ampe?
Tủ lắp được MCCB 3P, 4P từ 200A trở xuống, gắn tối đa 5 nhánh MCCB 3P ra tải.
Có thể chọn thiết bị của hãng nào?
Có thể chọn linh hoạt các hãng Mitsubishi, Himel, LS, Schneider theo yêu cầu của khách hàng.
Thanh cái của tủ làm bằng vật liệu gì?
Tủ dùng đồng thanh hoặc đồng xi niken. Lớp xi niken giúp chống oxy hóa tốt hơn.
Tủ 2 lớp cánh có ưu điểm gì?
Cánh trong che chắn phần mang điện, tăng an toàn cho người thao tác và giúp tủ gọn gàng hơn, cánh ngoài bảo vệ tổng thể.
Có thể thêm đồng hồ đo và đèn báo pha không?
Có. Có thể bố trí đèn báo pha và đồng hồ đa năng trên mặt tủ theo yêu cầu.
Tủ IEC-002 khác IEC-001 ở điểm nào?
IEC-002 có kích thước nhỏ gọn hơn và tập trung vào chức năng phân phối tổng, chia nhánh. IEC-001 có kích thước lớn hơn và tích hợp công tơ đo đếm 1P, 3P cho từng căn hộ.
Có thể đặt tủ theo thiết kế riêng không?
Có. Tủ được thiết kế theo yêu cầu của khách hàng về số nhánh, dòng định mức, thiết bị đo lường và cách bố trí.
Màu sắc tủ là gì?
Tủ sơn tĩnh điện màu RAL 7032.
Tủ điện phân phối 3P-4P 200A IEC-002 là giải pháp phân phối điện gọn, an toàn và linh hoạt cho các tòa nhà 4–7 tầng với 20–30 căn hộ, phòng cho thuê. Vỏ kim loại sơn tĩnh điện RAL 7032, thanh cái đồng hoặc đồng xi niken, kết cấu 2 lớp cánh, khả năng lắp MCCB đến 200A với tối đa 5 nhánh ra tải cùng sự linh hoạt trong việc chọn thiết bị Mitsubishi, Himel, LS, Schneider giúp tủ thích ứng tốt với từng công trình.
Một tủ phân phối được thiết kế đúng ngay từ đầu sẽ giúp hệ thống điện vận hành ổn định, an toàn, dễ quản lý và dễ mở rộng trong suốt vòng đời công trình.
Liên hệ ngay để được tư vấn cấu hình, báo giá và thiết kế tủ IEC-002 theo đúng yêu cầu của công trình bạn.
| Hạng mục | Thông số |
|---|---|
| Tên sản phẩm | Tủ điện phân phối 3P-4P 200A IEC-002 |
| Loại tủ | Tủ điện phân phối, lắp trong nhà |
| Kích thước (Cao x Rộng x Sâu) | 1100 x 700 x 250–300 mm |
| Vật liệu vỏ | Kim loại, sơn tĩnh điện |
| Màu sắc | RAL 7032 |
| Thanh cái | Đồng thanh hoặc đồng xi niken |
| Kết cấu cánh | 2 lớp cánh |
| Thiết bị đóng cắt | MCCB 3P, 4P từ 200A trở xuống |
| Số nhánh ra tải | Tối đa 5 nhánh MCCB 3P |
| Thương hiệu thiết bị | Mitsubishi, Himel, LS, Schneider (theo yêu cầu) |
| Quy mô công trình | Tòa nhà 4–7 tầng, 20–30 căn hộ/phòng cho thuê |
| Thiết kế | Theo yêu cầu khách hàng |
