Tủ chuyển nguồn điện bằng tay TATEKSAFE MTS400A là tủ điện chuyên dụng cho hệ thống cần chuyển đổi nguồn cấp giữa điện lưới và máy phát điện theo phương thức vận hành thủ công. Thiết bị phù hợp với các hệ thống sử dụng máy phát điện không có chức năng khởi động và chuyển nguồn tự động, hoặc những ứng dụng cần người vận hành chủ động kiểm tra tình trạng nguồn trước khi cấp điện cho tải.
Tủ chuyển nguồn điện bằng tay TATEKSAFE MTS400A là tủ điện chuyên dụng cho hệ thống cần chuyển đổi nguồn cấp giữa điện lưới và máy phát điện theo phương thức vận hành thủ công. Thiết bị phù hợp với các hệ thống sử dụng máy phát điện không có chức năng khởi động và chuyển nguồn tự động, hoặc những ứng dụng cần người vận hành chủ động kiểm tra tình trạng nguồn trước khi cấp điện cho tải.
Tủ MTS được thiết kế với cơ cấu chuyển nguồn có liên động, giúp hạn chế nguy cơ đóng đồng thời hai nguồn điện. Khi điện lưới mất hoặc không ổn định, người vận hành có thể khởi động máy phát, kiểm tra điện áp và tần số, sau đó thao tác chuyển tải sang nguồn máy phát. Khi điện lưới được khôi phục và ổn định, tải có thể được chuyển trở lại nguồn điện lưới.
MTS là viết tắt của Manual Transfer Switch, thường được gọi là tủ chuyển nguồn bằng tay hoặc tủ chuyển đổi nguồn điện thủ công.
Về nguyên lý, tủ MTS có nhiệm vụ lựa chọn một trong hai nguồn điện:
Nguồn điện lưới ↔ Tủ MTS ↔ Tải
và
Nguồn máy phát ↔ Tủ MTS ↔ Tải
Người vận hành sử dụng cơ cấu chuyển mạch của tủ để lựa chọn nguồn cấp cho tải.
Khác với ATS – Automatic Transfer Switch, tủ MTS không thực hiện toàn bộ quá trình phát hiện mất điện, khởi động máy phát và chuyển nguồn một cách tự động. Việc vận hành được thực hiện bởi người có trách nhiệm sau khi đã kiểm tra điều kiện của nguồn điện.
Điều này đặc biệt phù hợp với các cơ sở có:
Tủ MTS400A cho phép người vận hành chủ động chuyển đổi nguồn cấp giữa điện lưới và máy phát điện.
Quy trình vận hành có thể thực hiện theo trình tự:
Mất điện lưới → Khởi động máy phát → Kiểm tra nguồn → Chuyển tải sang máy phát
Khi điện lưới trở lại:
Kiểm tra điện lưới → Xác nhận nguồn ổn định → Chuyển tải về điện lưới → Ngắt máy phát
Việc người vận hành trực tiếp kiểm soát quá trình chuyển nguồn giúp hệ thống có thêm một bước kiểm tra trước khi cấp điện cho tải.
Một yêu cầu quan trọng đối với hệ thống chuyển nguồn là không để hai nguồn điện được kết nối đồng thời theo cấu hình không được phép.
Tủ MTS được thiết kế với cơ cấu chuyển nguồn và liên động phù hợp nhằm hạn chế thao tác sai, đặc biệt là tình trạng đóng đồng thời nguồn điện lưới và nguồn máy phát.
Tùy thiết kế thực tế, phương án liên động có thể được thực hiện bằng cơ cấu cơ khí, thiết bị đóng cắt có liên động hoặc kết hợp nhiều giải pháp bảo vệ.
Lưu ý: Cơ cấu liên động cụ thể cần được xác định theo sơ đồ điện, loại thiết bị đóng cắt và yêu cầu kỹ thuật của từng tủ.
Đây là một trong những ưu điểm thực tế của tủ chuyển nguồn bằng tay.
Sau khi máy phát khởi động, người vận hành có thể kiểm tra:
Chỉ sau khi xác nhận nguồn điện phù hợp mới tiến hành chuyển tải.
Điều này đặc biệt hữu ích đối với các hệ thống có thiết bị điện công suất lớn hoặc thiết bị nhạy cảm với tình trạng nguồn điện.
| Hạng mục | Thông tin |
|---|---|
| Tên sản phẩm | Tủ chuyển nguồn điện bằng tay TATEKSAFE MTS400A |
| Loại tủ | Manual Transfer Switch – MTS |
| Dòng điện thiết kế | 400A |
| Nguồn chuyển đổi | Điện lưới / Máy phát điện |
| Phương thức vận hành | Bằng tay |
| Số lớp cửa | 2 lớp |
| Cấu tạo cửa | 1 cửa ngoài + 1 cửa trong |
| Số cửa | 2 cửa |
| Vật liệu vỏ tủ | Thép sơn tĩnh điện |
| Màu sắc | Cam, có thể tùy chọn theo yêu cầu |
| Độ dày vật liệu | Khoảng 1,2 – 2,0 mm tùy cấu hình |
| Khả năng lắp thiết bị | MCCB, MCB, ATS và thiết bị điện phù hợp |
| Xuất xứ | Việt Nam |
| Kích thước | Thiết kế theo yêu cầu và cấu hình thiết bị |
Lưu ý: Kích thước, thiết bị đóng cắt, thanh cái, tiết diện dây dẫn, cấp bảo vệ IP và các thông số điện khác cần được xác định theo công suất tải, sơ đồ điện và yêu cầu của từng công trình.

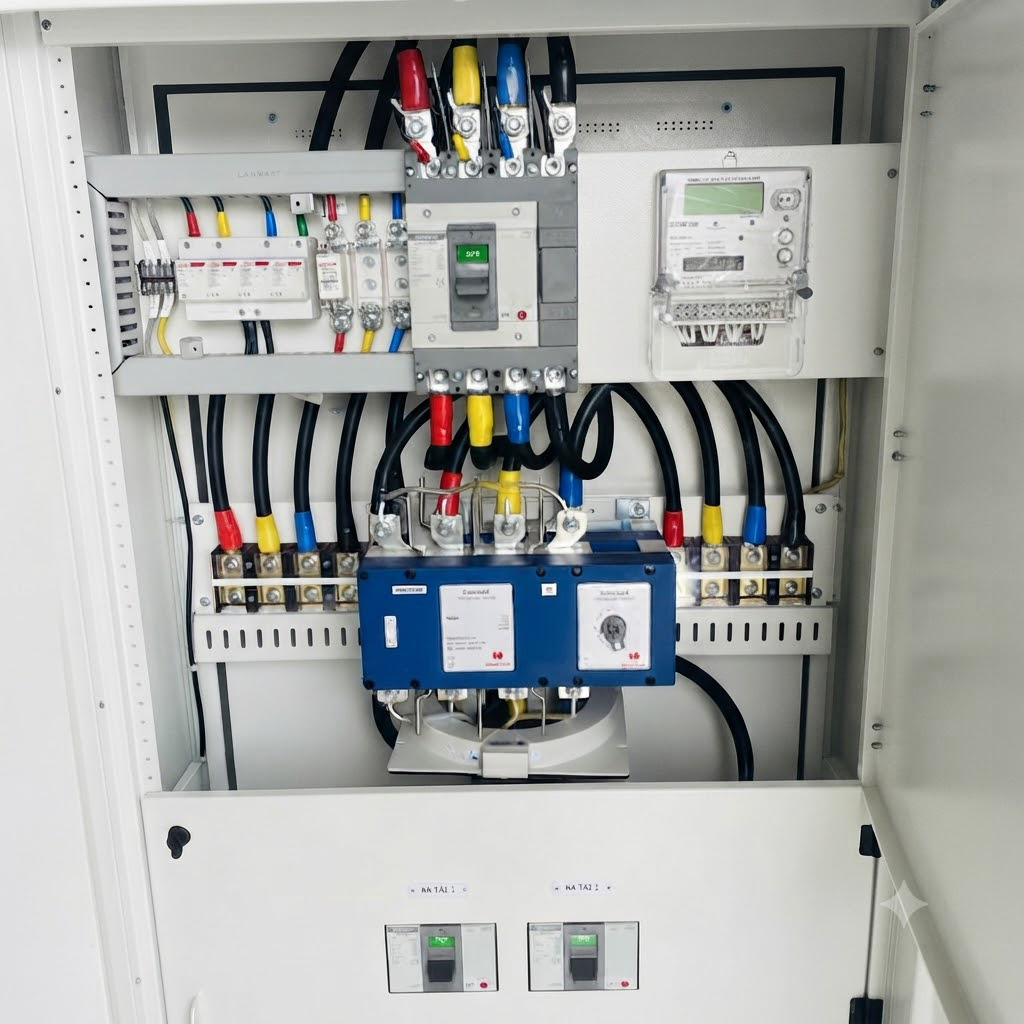

Tủ MTS400A có thể được cấu hình gồm các thành phần chính:

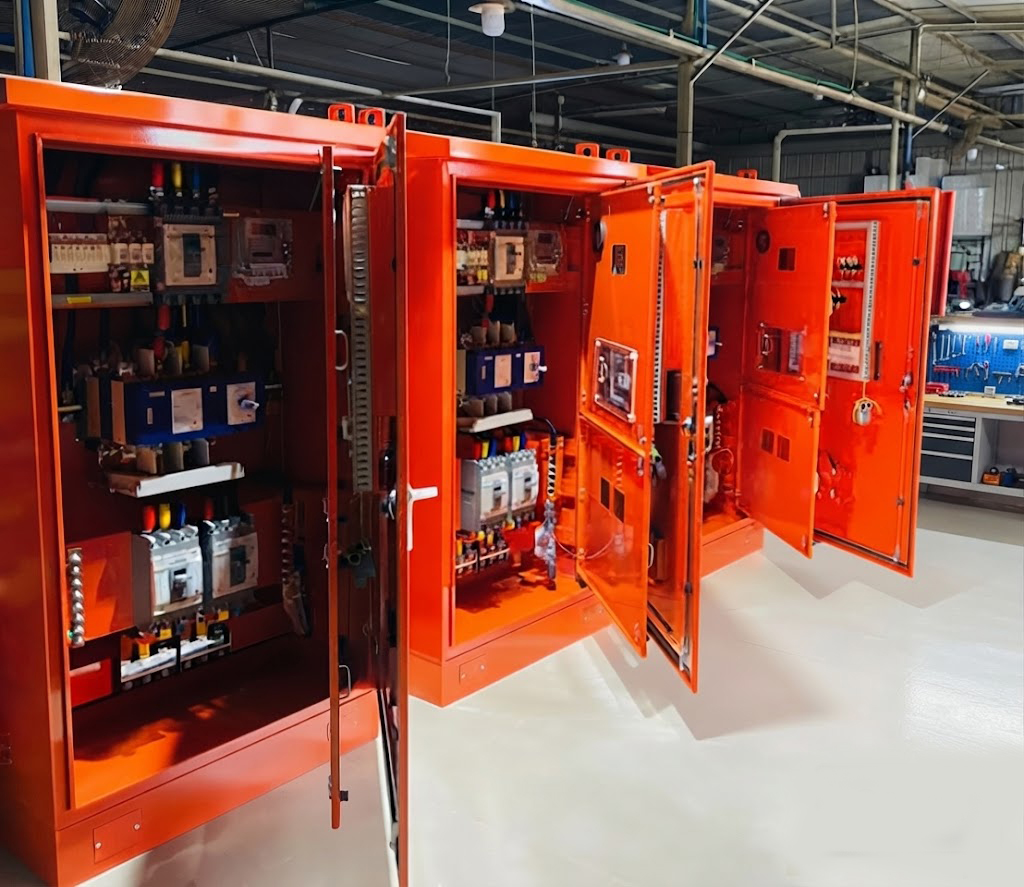

Vỏ tủ sử dụng thép gia công định hình, bề mặt sơn tĩnh điện nhằm tăng khả năng bảo vệ cơ khí và chống ảnh hưởng của môi trường trong điều kiện sử dụng phù hợp.
Thiết kế hai lớp cửa giúp tách khu vực thao tác bên ngoài khỏi khu vực thiết bị bên trong.
Tùy theo thiết kế, tủ có thể sử dụng:
Việc lựa chọn thiết bị phải căn cứ vào dòng tải, điện áp, số pha, khả năng ngắn mạch và chế độ làm việc của hệ thống.

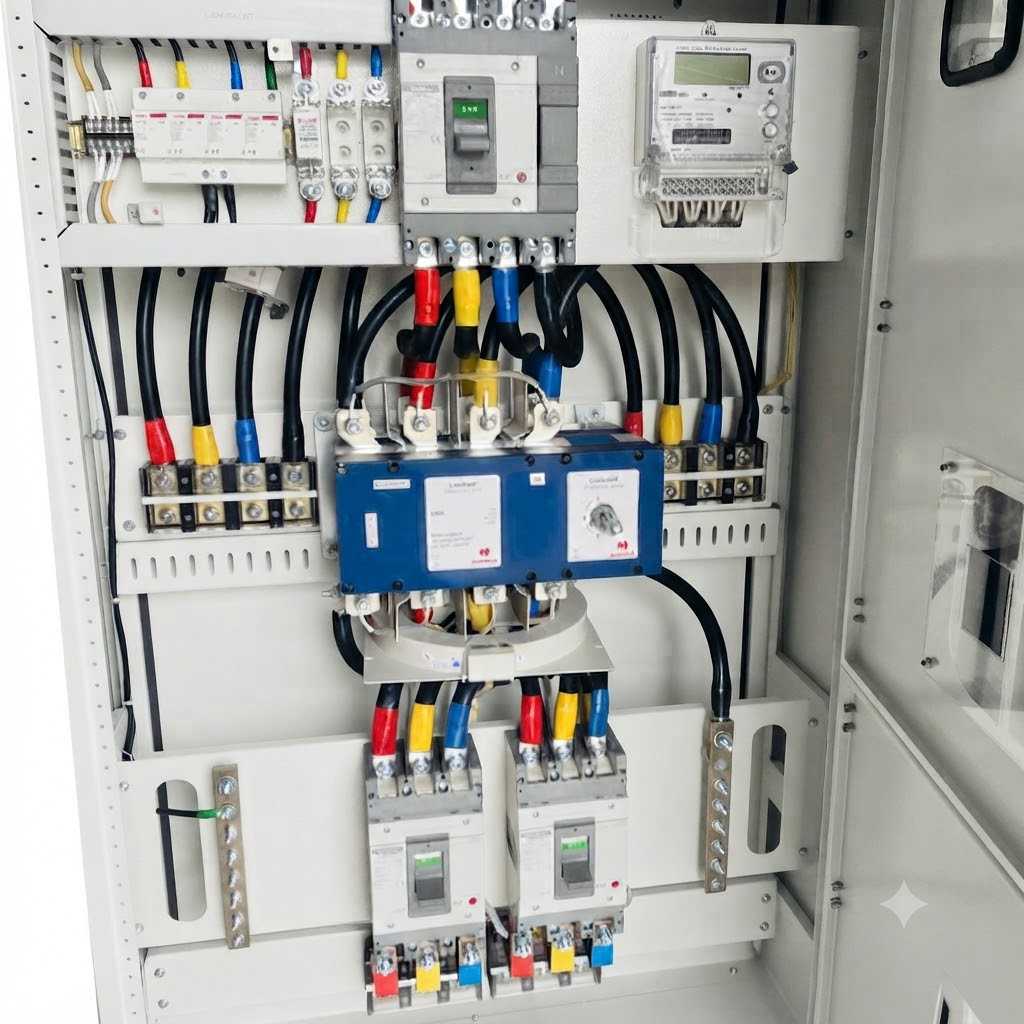

Đây là bộ phận trung tâm của tủ MTS, đảm nhiệm việc lựa chọn nguồn cấp cho tải.
Tùy cấu hình, cơ cấu chuyển nguồn có thể được thiết kế theo dạng:
Lưới – OFF – Máy phát
hoặc cấu hình tương đương theo yêu cầu hệ thống.
Khi điện lưới bình thường, tải được cấp điện từ nguồn lưới.
Điện lưới → MTS → Tải
Máy phát ở trạng thái chờ.
Người vận hành thực hiện:
Sơ đồ nguyên lý:
Điện lưới mất → Máy phát hoạt động → Kiểm tra nguồn → MTS chuyển sang GEN → Tải nhận điện từ máy phát
Khi điện lưới trở lại:
Như vậy, MTS tạo ra một quy trình chuyển nguồn có sự kiểm soát của người vận hành thay vì chuyển đổi tự động.
TATEKSAFE MTS400A có thể được sử dụng trong nhiều hệ thống điện dân dụng, thương mại và công nghiệp, đặc biệt là các hệ thống có máy phát điện dự phòng.
Ứng dụng cho:
Tủ chuyển nguồn bằng tay có thể sử dụng cho các công trình có máy phát điện phục vụ hệ thống điện tạm thời.
Đặc biệt phù hợp với các tổ máy phát điện mà quá trình khởi động và chuyển nguồn vẫn cần người vận hành kiểm soát.
Một ứng dụng đáng chú ý là xưởng may mặc sử dụng máy cắt cao tần và thiết bị sản xuất công suất lớn.
Khi điện lưới mất, việc cấp điện trở lại cho máy móc không nên chỉ đơn giản là đóng điện ngay lập tức. Người vận hành cần có thời gian để:
Tủ MTS giúp xây dựng quy trình vận hành theo hướng:
Kiểm tra → Xác nhận → Chuyển nguồn → Cấp tải
thay vì để quá trình chuyển nguồn hoàn toàn phụ thuộc vào thao tác đóng điện tức thời.
| Tiêu chí | MTS | ATS |
|---|---|---|
| Tên gọi | Manual Transfer Switch | Automatic Transfer Switch |
| Chuyển nguồn | Thủ công | Tự động |
| Người vận hành | Cần thao tác | Có thể không cần thao tác trực tiếp |
| Máy phát Auto Start | Không bắt buộc | Thường được tích hợp trong hệ thống |
| Kiểm tra nguồn trước khi chuyển | Người vận hành thực hiện | Hệ thống điều khiển tự động |
| Cấu tạo | Đơn giản hơn tùy cấu hình | Thường phức tạp hơn |
| Bảo trì | Tương đối thuận tiện | Phụ thuộc cấu hình điều khiển |
| Ứng dụng | Hệ thống có người vận hành | Hệ thống yêu cầu tự động hóa cao |
Không nên hiểu MTS là phiên bản “thay thế” ATS trong mọi trường hợp. Hai giải pháp phục vụ hai phương thức vận hành khác nhau.
Nếu hệ thống cần chuyển nguồn hoàn toàn tự động khi mất điện, cần xem xét cấu hình ATS và khả năng khởi động tự động của máy phát. Nếu hệ thống có người vận hành và cần chủ động kiểm tra nguồn trước khi chuyển tải, MTS là một phương án phù hợp để xem xét.
Một ưu điểm quan trọng của tủ điện công nghiệp là không nhất thiết phải sử dụng một cấu hình cố định cho mọi công trình.
TATEKSAFE có thể cấu hình tủ theo các yếu tố như:
Do đó, MTS400A là tên gọi theo cấu hình dòng điện tham khảo, còn cấu hình thực tế cần được thiết kế dựa trên hệ thống điện cụ thể.
Để lựa chọn đúng tủ chuyển nguồn, không nên chỉ dựa vào dòng điện danh định.
Cần xác định tối thiểu:
Ví dụ:
Dòng điện thiết kế phải phù hợp với tải và có dự phòng hợp lý.
Cần xác định công suất định mức của máy phát để lựa chọn thiết bị đóng cắt và dây dẫn phù hợp.
Đặc biệt cần lưu ý với:
Thiết bị đóng cắt phải có khả năng cắt phù hợp với điều kiện ngắn mạch dự kiến của hệ thống.
Việc chuyển nguồn bằng cách đấu nối thủ công hoặc sử dụng các thiết bị không được thiết kế cho mục đích chuyển nguồn có thể tạo ra nhiều rủi ro về vận hành.
Một tủ MTS được thiết kế đúng có thể tích hợp:
Nhờ đó, hệ thống có cấu trúc rõ ràng hơn và thuận tiện cho việc vận hành, kiểm tra và bảo trì.
Tủ chuyển nguồn điện bằng tay TATEKSAFE MTS400A hướng tới các hệ thống điện cần chuyển đổi giữa nguồn điện lưới và máy phát điện dự phòng dưới sự kiểm soát của người vận hành.
Sản phẩm có thể được thiết kế theo yêu cầu về:
Dòng điện – điện áp – số pha – thiết bị đóng cắt – kích thước tủ – sơ đồ điện – phương thức liên động.
Đối với nhà máy, nhà xưởng, công trình và các hệ thống sản xuất sử dụng máy phát điện dự phòng, MTS mang lại một phương thức vận hành trực quan: kiểm tra nguồn trước, sau đó mới chuyển tải.
Khuyến nghị kỹ thuật: Khi đưa sản phẩm lên SmartMall, nên để thông số “400A” là dòng điện cấu hình của mẫu MTS400A, đồng thời ghi rõ “thiết kế theo yêu cầu” để tránh hiểu rằng mọi tủ MTS của TATEKSAFE đều có cùng kích thước và cấu hình thiết bị.
| Hạng mục | Thông tin |
|---|---|
| Tên sản phẩm | Tủ chuyển nguồn điện bằng tay TATEKSAFE MTS400A |
| Loại tủ | Manual Transfer Switch – MTS |
| Dòng điện thiết kế | 400A |
| Nguồn chuyển đổi | Điện lưới / Máy phát điện |
| Phương thức vận hành | Bằng tay |
| Số lớp cửa | 2 lớp |
| Cấu tạo cửa | 1 cửa ngoài + 1 cửa trong |
| Số cửa | 2 cửa |
| Vật liệu vỏ tủ | Thép sơn tĩnh điện |
| Màu sắc | Cam, có thể tùy chọn theo yêu cầu |
| Độ dày vật liệu | Khoảng 1,2 – 2,0 mm tùy cấu hình |
| Khả năng lắp thiết bị | MCCB, MCB, ATS và thiết bị điện phù hợp |
| Xuất xứ | Việt Nam |
| Kích thước | Thiết kế theo yêu cầu và cấu hình thiết bị |
