Vỏ tủ điều khiển bơm nước, quạt hút IEC-005: 2 lớp cánh, cửa mica, chân đế H100

Vỏ tủ điều khiển bơm nước – quạt hút H1200xW800xD350: 2 lớp cánh, cửa mica, chân đế H100, hàng có sẵn

Tóm tắt nhanh

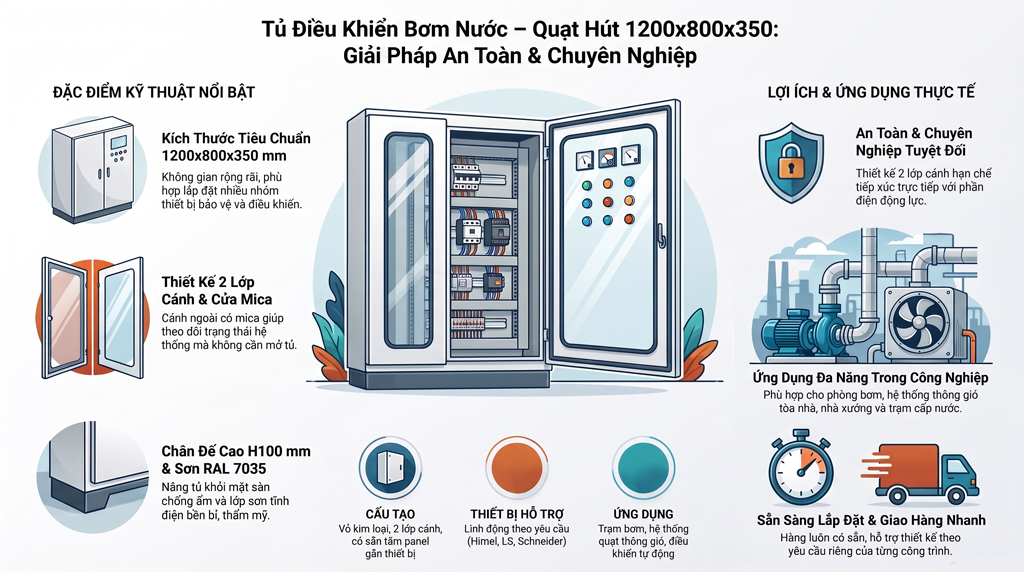

Vỏ tủ điều khiển H1200xW800xD350 là tủ điện trong nhà kích thước 1200 x 800 x 350 mm (cao x rộng x sâu), thiết kế cho các hệ thống điều khiển bơm nước, quạt hút và các hệ thống tự động khác. Tủ có 2 lớp cánh, cánh ngoài gắn mica để quan sát các nút nhấn, công tắc ở cánh trong, có chân đế màu đen cao 100 mm và tấm panel có sẵn để gắn thiết bị.

Thông tin nhanh:

• Kích thước: Cao 1200 x Rộng 800 x Sâu 350 mm
• Chân đế màu đen, cao H100 mm
• Vỏ kim loại, sơn tĩnh điện màu RAL 7035 (xám sáng)
• 2 lớp cánh: cánh ngoài có mica, cánh trong lắp nút nhấn, công tơ công tắc
• Có sẵn tấm panel ốp bên trong để gắn thiết bị
• Lắp đặt trong nhà
• Thiết bị sử dụng linh động theo yêu cầu: Himel, LS, Schneider
• Thiết kế theo yêu cầu khách hàng
• Hàng luôn có sẵn, giao nhanh

Tủ điều khiển bơm nước, quạt hút là gì?

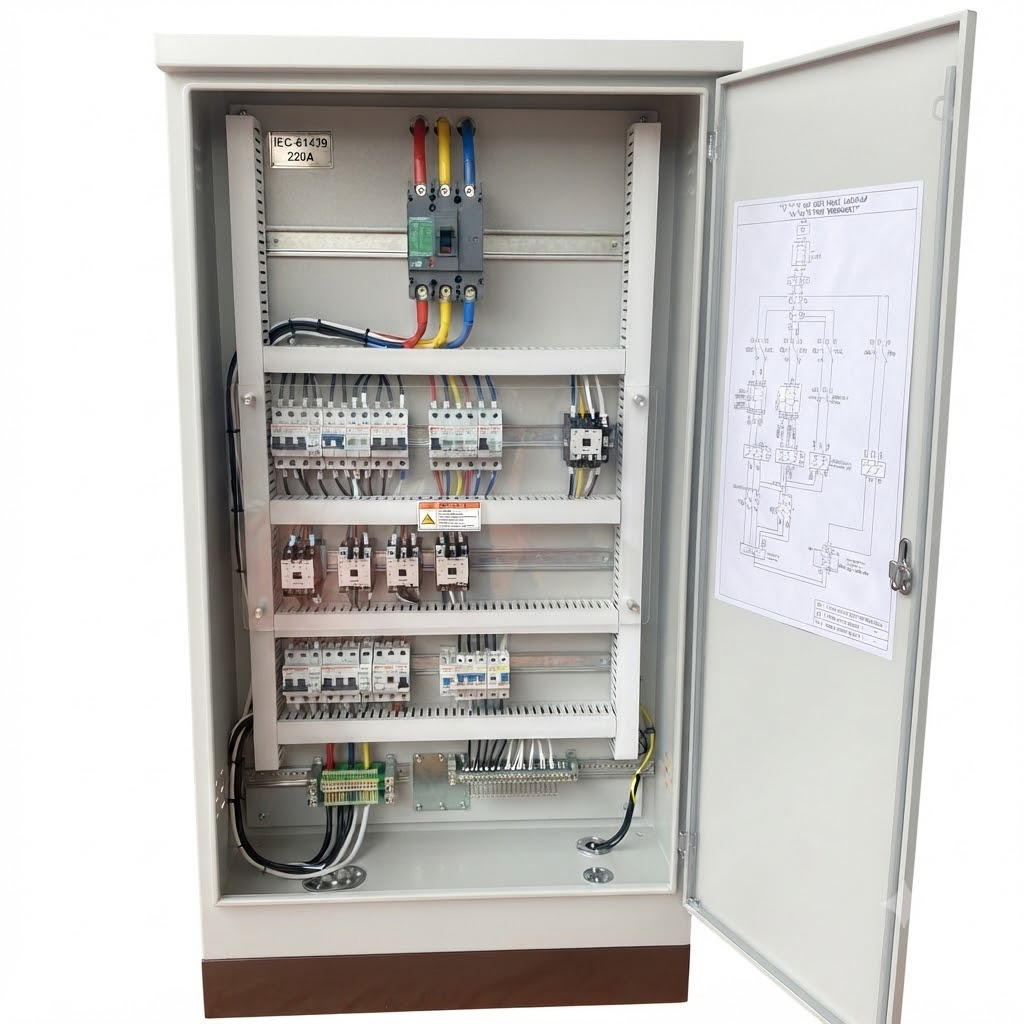

Tủ điều khiển là nơi tập trung các thiết bị đóng cắt, bảo vệ và điều khiển để vận hành một hệ thống cơ điện: khởi động, dừng, bảo vệ quá tải, chuyển chế độ tay – tự động, báo trạng thái hoạt động. Với bơm nước và quạt hút, tủ điều khiển thường chứa:

• Aptomat (MCB, MCCB) bảo vệ nguồn cấp.
• Khởi động từ (contactor) đóng cắt động cơ.
• Rơ le nhiệt hoặc thiết bị bảo vệ quá tải.
• Rơ le trung gian, bộ điều khiển hoặc PLC (tùy hệ thống).
• Nút nhấn, công tắc chọn chế độ, đèn báo.
• Domino đấu dây, ray, máng cáp.

Mỗi hệ thống có một sơ đồ và danh sách thiết bị khác nhau, vì vậy vỏ tủ cần đủ không gian, có panel sẵn để gắn thiết bị và cấu trúc thuận tiện cho việc đấu dây, vận hành và bảo trì. Đây chính là lý do tủ H1200xW800xD350 được thiết kế với nhiều tiện ích dành cho nhóm ứng dụng này.

Vì sao chọn tủ có 2 lớp cánh và cửa mica?

Trong tủ điều khiển, có hai nhóm thiết bị cần phân tách rõ:

• Thiết bị thao tác: nút nhấn, công tắc chọn chế độ, đèn báo, đồng hồ đo.
• Thiết bị lực và đấu nối: aptomat, khởi động từ, rơ le, domino, dây điện.

Với thiết kế 2 lớp cánh:

• Cánh ngoài có mica trong suốt, bảo vệ toàn bộ thiết bị bên trong và cho phép nhìn thấy trạng thái, nút nhấn, công tắc, đèn báo mà không cần mở tủ.
• Cánh trong là nơi gắn nút nhấn, công tắc, đèn báo. Người vận hành thao tác trực tiếp sau khi mở cánh ngoài, trong khi phần thiết bị lực, dây dẫn được che chắn phía sau.

Cách bố trí này mang lại:

• An toàn hơn: hạn chế chạm nhầm vào phần mang điện.
• Gọn gàng, chuyên nghiệp: dây điện và thiết bị lực được che kín.
• Dễ theo dõi: nhìn qua mica là nắm được trạng thái hệ thống.
• Bảo vệ thiết bị: cánh ngoài chắn bụi và va chạm khi người dùng không thao tác.

Đặc điểm nổi bật của tủ H1200xW800xD350

1. Kích thước lớn 1200 x 800 x 350 mm, đủ chỗ cho nhiều thiết bị

So với các tủ nhỏ, kích thước 1200 x 800 mm cung cấp diện tích panel rộng, đủ để bố trí nhiều nhóm thiết bị: bảo vệ nguồn, khởi động cho nhiều bơm hoặc quạt, mạch điều khiển, khu vực domino đấu dây. Chiều sâu 350 mm phù hợp với phần lớn khởi động từ, MCCB và thiết bị điều khiển thông dụng.

2. Chân đế màu đen cao 100 mm

Tủ có chân đế màu đen, cao H100 mm, cho phép đặt tủ trực tiếp xuống sàn. Chân đế mang lại nhiều lợi ích:

• Nâng tủ khỏi mặt sàn, hạn chế ảnh hưởng của nước lau sàn, bụi bẩn và ẩm.
• Tạo không gian đi cáp từ dưới sàn hoặc hào cáp vào tủ.
• Tăng độ vững chắc khi đặt đứng độc lập.
• Thẩm mỹ: màu đen tương phản, làm tủ gọn gàng và chuyên nghiệp.

3. Vỏ kim loại sơn tĩnh điện RAL 7035 bền đẹp, chống gỉ

Vỏ tủ làm từ kim loại, xử lý bề mặt và sơn tĩnh điện màu RAL 7035 (xám sáng). Lớp sơn bám chắc, chống gỉ sét, tạo vẻ ngoài gọn gàng, dễ hòa hợp với phòng bơm, phòng kỹ thuật, nhà xưởng hay sảnh kỹ thuật tòa nhà.

4. Có sẵn tấm panel để gắn thiết bị

Bên trong tủ có sẵn tấm panel ốp để gắn thiết bị. Đơn vị thi công có thể gắn ray, khởi động từ, aptomat, rơ le… ngay lên panel, tiết kiệm thời gian gia công và giúp bố trí thiết bị thẳng hàng, dễ đấu dây, dễ bảo trì.

5. Cửa mica quan sát rõ ràng, thẩm mỹ, chuyên nghiệp

Ô mica lớn ở cánh ngoài, viền bo góc mềm mại, cho phép quan sát rõ nút nhấn, công tắc và đèn báo bên trong. Người vận hành chỉ cần đứng trước tủ là biết bơm hay quạt đang chạy, dừng hay báo lỗi.

6. Linh động thiết bị theo yêu cầu: Himel, LS, Schneider

Tủ có thể sử dụng linh động thiết bị của Himel, LS, Schneider theo yêu cầu khách hàng. Tùy ngân sách, thói quen sử dụng và tiêu chuẩn của chủ đầu tư, bạn có thể chọn cấu hình từ tiết kiệm đến cao cấp, đồng thời dễ tìm phụ kiện thay thế và tận dụng bảo hành của hãng.

7. Thiết kế chắc chắn, độ bền cao, vận hành ổn định

Kết cấu vỏ tủ chắc chắn, vật liệu cao cấp và lớp sơn tĩnh điện bền bỉ giúp tủ vận hành ổn định trong thời gian dài, đáp ứng cường độ làm việc liên tục của hệ thống bơm và quạt.

8. Hàng luôn có sẵn, giao nhanh

Hàng luôn có sẵn và giao nhanh là lợi thế lớn với các công trình đang gấp tiến độ, hoặc cần thay thế nhanh khi tủ cũ hư hỏng.

9. Thiết kế theo yêu cầu khách hàng

Ngoài mẫu tiêu chuẩn, tủ có thể được thiết kế theo yêu cầu: điều chỉnh kích thước, vị trí panel, số lượng lỗ khoét, kiểu cánh… để phù hợp với từng hệ thống cụ thể.

Cấu tạo cơ bản của tủ

• Vỏ tủ kim loại sơn tĩnh điện RAL 7035: bảo vệ thiết bị bên trong.
• Chân đế màu đen cao H100 mm: nâng tủ khỏi sàn, hỗ trợ đi cáp.
• Cánh ngoài có mica: quan sát thiết bị, bảo vệ tổng thể.
• Cánh trong: nơi gắn nút nhấn, công tắc, đèn báo (theo yêu cầu).
• Tấm panel ốp bên trong: nền gắn thiết bị, ray, phụ kiện.
• Tay nắm khóa và bản lề: bảo đảm đóng mở chắc chắn, hạn chế người không có nhiệm vụ mở tủ.

Thông số kỹ thuật

Lưu ý: cấu hình thiết bị bên trong sẽ được thiết kế theo sơ đồ và yêu cầu của từng hệ thống.

Ứng dụng

Hệ thống bơm nước

Tủ điều khiển bơm cấp nước, bơm tăng áp, bơm thoát nước, bơm nước thải… Người vận hành có thể theo dõi trạng thái bơm qua cửa mica và thao tác ở cánh trong.

Hệ thống quạt hút, thông gió

Tủ điều khiển quạt hút, quạt tăng áp, quạt thông gió tầng hầm, nhà xưởng, khu vực kỹ thuật.

Tòa nhà

Lắp tại phòng bơm, phòng kỹ thuật để điều khiển các hệ thống cơ điện phụ trợ.

Nhà máy

Điều khiển các cụm bơm, quạt, thiết bị phụ trợ của dây chuyền sản xuất.

Trạm cấp nước

Điều khiển hệ thống bơm cấp nước, trạm bơm nhỏ, cụm xử lý nước.

Các hệ thống điều khiển tự động khác

Dùng làm vỏ cho nhiều loại tủ điều khiển khác nhau, chỉ cần gắn thiết bị phù hợp lên panel.

Lợi ích khi sử dụng tủ

Với chủ đầu tư:

• Có sẵn hàng, giao nhanh, không lo chậm tiến độ.
• Chi phí hợp lý nhờ cấu tạo tiêu chuẩn, dễ tùy biến.
• Thiết bị linh hoạt theo ngân sách.

Với đơn vị thi công, gia công tủ:

• Panel sẵn, tiết kiệm thời gian gia công vỏ.
• Không gian lớn, dễ bố trí và đấu dây.
• Có thể đặt cấu hình riêng theo bản vẽ.

Với người vận hành và bảo trì:

• Quan sát trạng thái nhanh qua mica.
• Thao tác an toàn nhờ thiết kế 2 lớp cánh.
• Dễ tiếp cận, kiểm tra và thay thế thiết bị.

Hướng dẫn chọn vỏ tủ điều khiển phù hợp

1. Liệt kê thiết bị cần lắp: aptomat, khởi động từ, rơ le nhiệt, bộ điều khiển, domino, nút nhấn… để ước tính diện tích panel cần dùng.
2. Chừa khoảng trống: dự phòng không gian cho thiết bị phát sinh, đi dây và tản nhiệt.
3. Kiểm tra độ sâu thiết bị: chiều sâu tủ 350 mm, bảo đảm thiết bị lắp panel không vượt quá không gian này.
4. Xác định thiết bị ở cánh trong: số lượng nút nhấn, công tắc, đèn báo để chuẩn bị lỗ khoét phù hợp.
5. Vị trí đặt tủ: tủ có chân đế, đặt đứng sàn trong nhà; cần mặt bằng phẳng, khô ráo, đủ khoảng trống mở cánh.
6. Thương hiệu thiết bị: chọn Himel, LS hoặc Schneider theo ngân sách và yêu cầu.
7. Môi trường: tủ dùng trong nhà; nơi nhiều hơi nước, hóa chất hoặc ngoài trời cần trao đổi để chọn giải pháp vỏ tủ phù hợp hơn.
8. Tiến độ: cần gấp thì ưu tiên mẫu có sẵn; cần kích thước riêng thì trao đổi sớm để lên kế hoạch gia công.

Lưu ý khi lắp đặt và vận hành

• Việc lắp đặt và đấu nối phải do kỹ thuật viên điện có chuyên môn thực hiện theo quy chuẩn an toàn hiện hành.
• Cắt nguồn trước khi mở tủ để lắp đặt hoặc bảo trì.
• Đặt tủ trên nền phẳng, chắc chắn; cố định chân đế nếu cần.
• Bố trí thiết bị có khoảng cách hợp lý để tản nhiệt, tránh lắp quá dày.
• Đi dây gọn gàng, dán nhãn rõ ràng cho từng thiết bị và mạch điều khiển.
• Bảo đảm nối đất đúng quy định cho vỏ tủ và thiết bị.
• Vệ sinh mica bằng khăn mềm, tránh dung môi mạnh gây mờ.
• Kiểm tra định kỳ: siết lại đầu cốt, quan sát dấu hiệu nóng bất thường, kiểm tra khóa, bản lề và tình trạng sơn.

Câu hỏi thường gặp (FAQ)

Kích thước tủ là bao nhiêu?
Cao 1200 mm x Rộng 800 mm x Sâu 350 mm, chưa kể chân đế cao 100 mm theo thông số công bố.

Tủ có chân đế không?
Có. Chân đế màu đen, cao H100 mm.

Vỏ tủ sơn màu gì?
Sơn tĩnh điện màu RAL 7035 (xám sáng).

Tủ có mấy lớp cánh?
Tủ có 2 lớp cánh: cánh ngoài có mica, cánh trong để gắn nút nhấn, công tắc.

Cửa mica dùng để làm gì?
Cho phép quan sát hoạt động của các nút nhấn, công tắc và thiết bị ở cánh trong mà không cần mở cánh ngoài.

Bên trong có sẵn panel không?
Có. Tủ có sẵn tấm panel ốp bên trong để gắn thiết bị.

Tủ dùng cho hệ thống nào?
Tủ thiết kế cho hệ thống điều khiển bơm nước, quạt hút và các hệ thống tự động khác.

Có thể chọn thiết bị của hãng nào?
Có thể sử dụng linh động thiết bị Himel, LS, Schneider theo yêu cầu khách hàng.

Hàng có sẵn không?
Có. Tủ luôn có sẵn và giao nhanh.

Có thể đặt kích thước riêng không?
Có. Tủ được thiết kế theo yêu cầu khách hàng.

Tủ có dùng ngoài trời được không?
Tủ được thiết kế cho lắp đặt trong nhà. Nếu cần dùng ngoài trời, bạn nên liên hệ để được tư vấn giải pháp phù hợp.

Kết luận

Vỏ tủ điều khiển H1200xW800xD350 là giải pháp thực dụng cho các hệ thống điều khiển bơm nước, quạt hút và nhiều ứng dụng tự động hóa khác. Thiết kế 2 lớp cánh với cửa mica quan sát, chân đế đen cao 100 mm, panel gắn thiết bị có sẵn, vỏ sơn tĩnh điện RAL 7035 bền đẹp cùng khả năng dùng linh động thiết bị Himel, LS, Schneider giúp tủ dễ thích ứng với từng dự án. Hàng luôn có sẵn và giao nhanh giúp công trình giữ được tiến độ.

Liên hệ ngay để được tư vấn, báo giá và đặt tủ theo đúng yêu cầu của công trình bạn.
