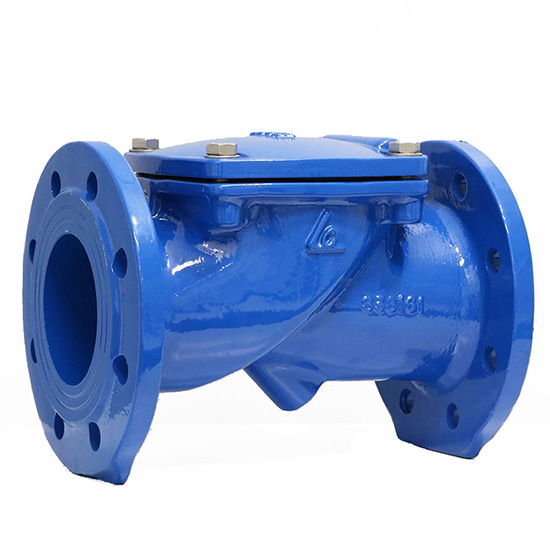

Van một chiều lá lật DN125 SHINYI RDCV-0125
Mã sản phẩm: SHINYI RDCV-0125
Giá bán: 4.185.000 VND
Van một chiều lá lật DN125 SHIN YI RDCV-0125
Thông số kỹ thuật
- Mã Hàng : RDCV-0125
- Thương hiệu : SHIN YI/ TAIWAN
- Xuất xứ : Việt Nam
- Kích Thước : DN125
- Áp Suất Làm Việc : PN10/PN16; JIS 10K/16K; ANSI 150-LB
- Nhiệt Độ Làm Việc : -10 ~ 80 ºC
- Môi Trường Làm Việc : Nước, Nước Thải, Nước Nhiễm Mặn
- Tiêu Chuẩn Thiết Kế : BS EN 1074-3
- Khoảng Cách Giữa 2 Mặt Bích : BS EN 558-1 TABLE 1 SERIES 10; ASME B16.10
- Tiêu Chuẩn Mặt Bích/Kết Nối : BS EN 1092-2; ISO 7005-2; ASME B16.42; JIS B2220

Xuất xứ

Viêt Nam

Thương hiệu

SHIN YI

Van một chiều lá lật DN125 SHINYI RDCV-0125
Van một chiều lá lật là loại van dùng để bảo vệ chống lại dòng chảy ngược, chỉ cho dòng chảy đi qua theo một hướng duy nhất và ngăn không cho dòng chảy theo chiều ngược lại. Lá van được thiết kế nghiêng 45° nên đóng rất nhanh, giảm thiểu sự va đập của dòng chảy. Van vận hành hoàn toàn tự động dựa vào lực chảy của dòng nước. Van được kết nối vào hệ thống dạng mặt bích cả hai mặt.

Cấu tạo:
Van một chiều lá lật được cấu tạo bởi hai thành phần chính là thân van và lá van:
- Thân van: được đúc từ gang cầu FCD450, hai mặt được phủ bởi lớp sơn epoxy cao cấp với độ dày ≥300 μm
- Lá van: dạng đĩa tròn được sản xuất từ gang cầu FCD450, được bọc 100% bằng cao su EPDM, phù hợp với cả môi trường nước sạch và nước thải

Van một chiều lá lật DN50 SHINYI RDCV 0050 3

Nguyên lý hoạt động:
Khi không có dòng chất lỏng chảy qua van, lá van dưới tác dụng của trọng lượng chính nó nên được giữ chặt ở ví trí “Đóng”. Khi xuất hiện dòng chảy đến van, dưới tác động của dòng chảy, lá van bị đẩy khỏi vị trí đóng và cho phép dòng chảy đi qua van. Khi dòng chảy ngừng lại, lá van chiệu áp lực của dòng chảy ngược và trọng lượng của chính nó sẽ quay về vị trí đóng, ngăn cản dòng nước chảy ngược về hướng cửa vào của van. Như vậy sự hoạt động của van một chiều hoàn toàn tự động dưới tác động của dòng chất lỏng.

Van một chiều lá lật DN50 SHINYI RDCV 0050 2

Ưu điểm:
- Vận hành tự động dựa vào lực chảy của dòng nước, đóng mở nhanh do lá van được thiết kế nghiêng 45°.
- Van được sản xuất từ gang cầu FCD450, cao su EPDM cho độ bền cao, chống rỉ sét, an toàn cho nguồn nước sạch.
- Trọng lượng van nhẹ, thiết kế gọn, ít tốn diện tích khi lắp đặt.
Lưu ý khi lắp đặt:
Van một chiều lá lật được lắp đặt vào hệ thống dạng hai mặt bích nên khi lắp đặt cần lưu ý một số điểm sau:
- Lắp van đúng chiều mở của lá van.
- Khoảng cách giữa hai mặt bích phải vừa đủ để lắp đặt van.
- Có thể dùng miếng đệm giữa mặt bích và van để tăng độ kín hệ thống.
- Kích thước mặt bích của đường ống phải đồng nhất với kích thước mặt bích của van.
THÔNG SỐ KỸ THUẬT/TECHNICAL DETAILS

MÃ SẢN PHẨM/CODE	RDCV
KÍCH THƯỚC/SIZE	DN50 - DN600
SƠN/PAINT	Loại Sơn/Type	EPOXY
	Độ Dầy/Thickness	≥300µm
	Màu Sắc/Color	XANH \| ĐỎ \| THEO YÊU CẦU BLUE \| RED \| AS REQUIREMENT
TIÊU CHUẨN THIẾT KẾ/DESIGN STANDARD	BS EN 1074-3
KHOẢNG CÁCH GIỮA 2 MẶT BÍCH/FACE TO FACE STANDARD	BS EN 558-1 TABLE 1 SERIES 10
	ASME B16.10
TIÊU CHUẨN MẶT BÍCH VÀ ÁP SUẤT LÀM VIỆC/FLANGE STANDARD AND PRESSURE RATING	BS EN1092-2	PN10/PN16
	ISO 7005-2
	JIS B2220	JIS 10K/16K
	ASME B16.42	125-LB WP-232PSI
NHIỆT ĐỘ LÀM VIỆC/WORKING TEMP	-10 ~ 80 ^oC
MÔI TRƯỜNG LÀM VIỆC/FLOW MEDIA	Nước, Nước Thải, Nước Nhiễm Mặn

PART LIST & MATERIALS
Part No.	Description	Materials	Materials Code
1	Body	Ductile Iron	ASTM A536/EN GJS 500-7
2	O-Ring	Rubber	NBR
3	Rubber Disc	Steel Encapsulated EPDM	ASTM 283M + EPDM
3.1	Shaft	Steel	ASTM 1045
3.2	Seat	Rubber	EPDM
3.3	Renforcement Fabric	Plastic	Nylon
3.4	Disc Plate	Carbon Steel	ASTM 283M
4	Cover	Ductile Iron	ASTM A536/EN GJS 500-7
5	Bolt	Galvanized Steel	ASTM A105
6	Washer	Galvanized Steel	ASTM A105
7	Pluge	Galvanized Steel	Commercial

DIMENSIONS
DN	L	D		K		n-Ød		C
		PN10	PN16	PN10	PN16	PN10	PN16	PN10	PN16
50	203	165		125		4-Ø19		19
65	216	185		145		4-Ø19		19
80	241	200		160		8-Ø19		19
100	292	220		180		8-Ø19		19
125	330	250		210		8-Ø19		19
150	356	285		240		8-Ø23		19
200	495	340		295		8-Ø23	12-Ø23	20
250	622	405		350	355	12-Ø23	12-Ø28	22
300	698	460		400	410	12-Ø23	12-Ø28	24.5
350	787	520		460	470	16-Ø23	16-Ø28	24.5
400	914	580		515	525	16-Ø26	16-Ø31	24.5
450	978	650		565	585	20-Ø26	20-Ø31	25.5
500	978	670		620	650	20-Ø26	20-Ø34	26.5
600	1295	780		725	770	20-Ø30	20-Ø37	30
