Van một chiều dạng bướm ARV là gì?

Van một chiều dạng bướm ARV là loại van kiểm tra hai cánh (dual-plate check valve) với thiết kế dạng wafer, chuyên dùng để ngăn chặn dòng chảy ngược trong hệ thống đường ống, đặc biệt phù hợp cho các ứng dụng áp lực cao.

Van một chiều dạng bướm ARV có những kích thước nào?

Van một chiều dạng bướm ARV có dải kích thước rộng từ DN50 đến DN600, đáp ứng nhiều nhu cầu lắp đặt khác nhau trong các hệ thống đường ống công nghiệp.

Áp suất làm việc tối đa của van ARV PN10/16 là bao nhiêu?

Van một chiều dạng bướm ARV PN10/16 được thiết kế để hoạt động hiệu quả với áp suất danh định PN10 hoặc PN16, tương đương với áp suất tối đa khoảng 10-16 bar tùy theo tiêu chuẩn.

Lợi ích khi sử dụng van một chiều dạng bướm ARV là gì?

Van này mang lại nhiều lợi ích như thiết kế nhỏ gọn giúp tiết kiệm không gian, hiệu quả cao trong việc kiểm soát dòng chảy ngược, độ tin cậy cao và dễ dàng lắp đặt giữa hai mặt bích.

Mua van một chiều dạng bướm ARV chính hãng ở đâu?

Bạn có thể mua van một chiều dạng bướm ARV chính hãng với đầy đủ chứng nhận chất lượng tại Smartmall.vn, nhà cung cấp thiết bị công nghiệp uy tín.

Hàng chính hãng Đầy đủ CO/CQ Bảo hành chính hãng

Van một chiều dạng bướm DN50-DN600 ARV PN10/16

SKU: T000509

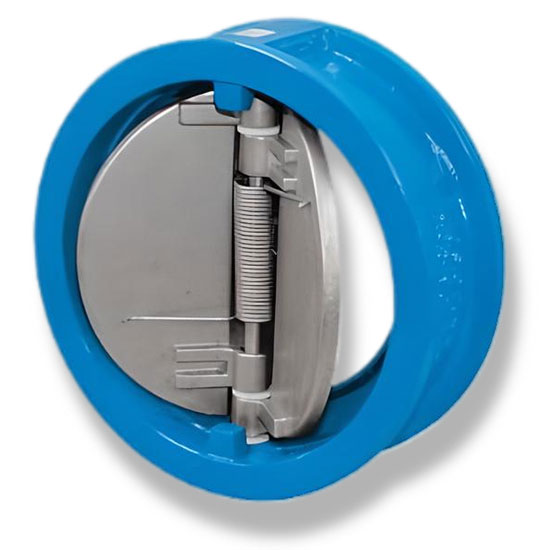

Van một chiều dạng bướm ARV PN10/16 là dòng van kiểm tra hai cánh (dual-plate check valve) thiết kế dạng wafer – phù hợp lắp đặt giữa hai mặt bích trong hệ thống ống dẫn chất lỏng hoặc khí. Van tự động đóng mở nhờ chênh lệch áp suất, cho phép dòng chảy chỉ theo một chiều, và ngăn hoàn toàn hiện tượng chảy ngược, bảo vệ thiết bị và duy trì áp lực hệ thống.

GIÁ THAM KHẢO

Số lượng:

Bao

Tư vấn kỹ thuật:

Chia sẻ: Facebook Zalo LinkedIn X Telegram

🔄 Van Một Chiều Dạng Bướm DN50 – DN600 ARV PN10/16: Giải Pháp Kiểm Soát Dòng Chảy Tối Ưu – Nhỏ Gọn, Hiệu Quả, Tin Cậy

🧩 Tổng Quan Sản Phẩm
Van một chiều dạng bướm ARV PN10/16 là thiết bị cơ học kiểm soát dòng chảy theo một chiều duy nhất, giúp bảo vệ hệ thống khỏi hiện tượng dòng chảy ngược, búa nước, và áp lực phản hồi, đặc biệt quan trọng với máy bơm, đồng hồ đo, van điều khiển và thiết bị đo lường.
Với thiết kế dạng wafer nhỏ gọn, van được kẹp trực tiếp giữa hai mặt bích mà không cần thêm phụ kiện trung gian, giúp giảm không gian lắp đặt, giảm tải trọng, đồng thời đảm bảo độ kín tối ưu nhờ kết cấu lò xo kép và gioăng làm kín chất lượng cao.

🏭 Ứng Dụng Toàn Diện Trong Công Nghiệp & Hạ Tầng
✅ Hệ thống cấp – thoát nước, xử lý nước sạch/nước thải
✅ Trạm bơm, hệ thống tăng áp, hút nước giếng khoan
✅ PCCC, sprinkler, hệ thống chữa cháy tự động
✅ HVAC, hệ thống sưởi – làm mát trung tâm
✅ Ngành hóa chất nhẹ, thực phẩm – nước giải khát
✅ Tòa nhà – nhà máy công nghiệp – khu công nghệ cao

⚙️ Thông Số Kỹ Thuật Tổng Quan

Thuộc tính	Giá trị kỹ thuật
Kích thước (DN)	Từ DN50 đến DN600
Áp suất danh định	PN10 / PN16
Chuẩn thiết kế	API 594
Chiều dài mặt bích	Theo chuẩn Face to Face – API 594
Tiêu chuẩn kết nối	Wafer Type – kẹp giữa mặt bích
Áp lực kiểm tra	API 598 – kiểm tra độ kín và độ bền vật lý
Vật liệu gioăng	EPDM, NBR, VITON, Neoprene, PTFE
Nhiệt độ làm việc	-10°C đến +120°C (tùy vật liệu gioăng)
Môi chất tương thích	Nước sạch, nước thải, dầu, hóa chất nhẹ

🧪 Vật Liệu Cấu Thành – Đa Dạng & Bền Bỉ

Thành phần	Vật liệu tùy chọn	Tiêu chuẩn
Thân van	Gang GGG50, GS-C25, inox CF8/CF8M	DIN 1693, ASTM A216/A351
Cánh van	GGG50, thép đúc A536, inox SS304/316	ASTM A536 / A351
Trục van	Inox 304, 316 hoặc Monel K500 chống ăn mòn cao	ASTM A182 / Monel 400
Lò xo hồi vị	Inox 304, 316	ASTM A182
Gioăng kín	EPDM / NBR / VITON / Neoprene / PTFE	ISO 4633
Bu lông – chốt	Inox 316	ASTM A276

📌 Tùy chọn vật liệu linh hoạt cho từng môi trường cụ thể: chống ăn mòn, chịu hóa chất, nhiệt độ cao hoặc yêu cầu vệ sinh thực phẩm.

📐 Thiết Kế Tối Ưu Cho Không Gian Hẹp
💡 Kiểu wafer – nhỏ gọn: Không cần mặt bích riêng, dễ dàng kẹp giữa hai mặt bích sẵn có trên đường ống.
⚖️ Trọng lượng nhẹ, giảm chi phí kết cấu chịu lực & dễ dàng lắp đặt thủ công.
🔁 Cánh van lò xo kép: Cho phép đóng nhanh, hạn chế tối đa hiện tượng búa nước.

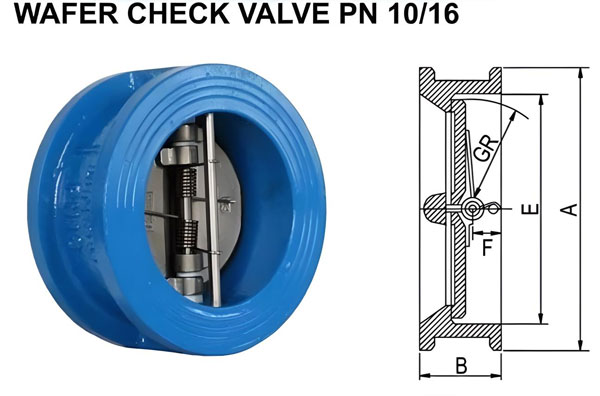

📊 Bảng Kích Thước Cơ Khí chi tiết (mm & kg) của Van Một Chiều Dạng Bướm (Wafer Check Valve) ARV PN10/16 – dùng cho cả tiêu chuẩn mặt bích PN10 và PN16:

DN	A (ANSI)	B (PN10)	B (PN16)	E (Face-to-Face)	F (PN10)	F (PN16)	Trọng lượng (GR) kg
50	102	54	60	65	25	31	29.2
65	121	60	67	78	29	36	36.1
80	133	67	73	94	28	34	43.4
100	154	67	76	117	27	31	54.7
125	193	83	94	145	38	38	67.7
150	219	95	108	145	43	46	78.6
200	276	127	127	222	66	66	104.4
250	336	146	146	276	71	76	128.1
300	406	181	181	328	102	102	156.7
350	448	184	184	375	89	89	179.9
400	511	191	191	416	92	92	194.5
450	546	203	203	467	99	99	222.7
500	603	213	219	514	105	105	242.8
600	675	222	222	616	107	107	289.5

Chú thích:
- A (ANSI): Kích thước đường kính ngoài theo tiêu chuẩn ANSI.
- B (PN10 / PN16): Khoảng cách từ mặt bích đến trục van tương ứng với từng tiêu chuẩn áp suất.
- E: Chiều dài tổng thể (Face-to-Face) – tuân theo tiêu chuẩn API 594.
- F: Đường kính vòng đệm bích (gasket face diameter).
- GR: Trọng lượng ước tính van (bao gồm thân, đĩa, lò xo…).
📌 Chi tiết đầy đủ từ DN50 đến DN600 có thể đính kèm dưới dạng tài liệu kỹ thuật hoặc catalog sản phẩm.

✅ Ưu Điểm Nổi Bật Của ARV Wafer Check Valve PN10/16
🔒 Ngăn dòng ngược hiệu quả – Bảo vệ thiết bị đầu nguồn khỏi hư hại.
⚙️ Cơ cấu đơn giản – độ bền cao, ít hỏng vặt – không cần bảo trì thường xuyên.
🔩 Tương thích linh hoạt với PN10 / PN16 / ANSI CL125-150
🔧 Dễ dàng thay thế, lắp đặt – không cần thay đổi kết cấu đường ống
🧱 Vật liệu đa dạng – ứng dụng rộng rãi cho cả công nghiệp & dân dụng
📜 Đạt chứng chỉ kiểm định theo API – đảm bảo chất lượng và an toàn

📦 Tùy Chọn Sản Phẩm & Dịch Vụ Kèm Theo
📄 CO – CQ đầy đủ, chứng chỉ API / ISO / Test Report
📐 Bản vẽ 2D/3D, tài liệu hướng dẫn lắp đặt
🚚 Sẵn kho từ DN50 – DN300, giao nhanh toàn quốc
🛠️ Tư vấn kỹ thuật, hỗ trợ tính toán chọn van theo lưu lượng & áp lực

📞 Liên Hệ Ngay Để Được Tư Vấn Giải Pháp Tối Ưu Cho Hệ Thống Của Bạn!
ARV – Chuyên gia trong lĩnh vực van công nghiệp – Đối tác tin cậy cho các dự án cấp nước, PCCC và nhà máy công nghiệp!
