Van một chiều bướm DN350 SHINYI WBCX-0350
Mã sản phẩm: SHINYI WBCX-0350
Giá bán: 11.045.000 VND

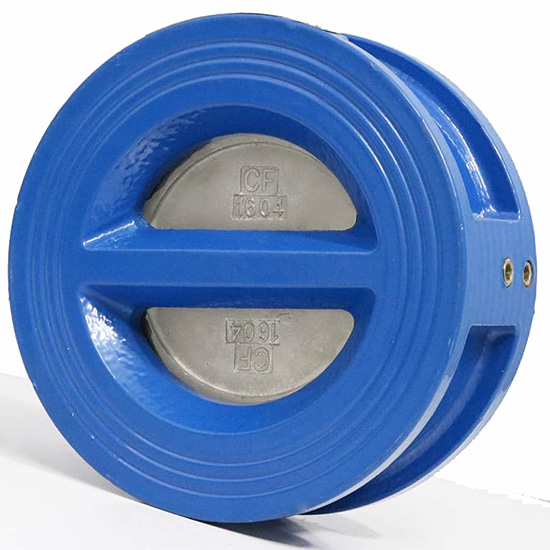

Van một chiều bướm DN350 SHIN YI WBCX-0350
Thông số kỹ thuật
- Mã Hàng : WBCX-0350
- Thương hiệu : SHIN YI/ TAIWAN
- Xuất xứ : Việt Nam
- Kích Thước : DN350
- Tiêu Chuẩn Thiết Kế : API 594
- Khoảng Cách Giữa 2 Mặt Bích : BS EN 558-1 TABLE 1 SERIES 16; ISO 5752 TABLE 1 SERIES 16; DIN 3202-1 SERIES K3
- Tiêu Chuẩn Mặt Bích/Kết Nối : BS EN 1092-2; ISO 7005-2; ASME B16.42; JIS B2220
- Áp Suất Làm ViệcPN10/PN16 JIS 10K/16K ANSI 125-LB
- Nhiệt Độ Làm Việc : -10 ~ 80 ºC
- Môi Trường Làm Việc : Nước, Nước Thải, Nước Nhiễm Mặn

Xuất xứ

Viêt Nam

Thương hiệu

SHIN YI

Van một chiều bướm DN350 SHIN YI WBCX-0350
Van một chiều cánh bướm là loại van dùng để bảo vệ chống lại dòng chảy ngược, chỉ cho dòng chảy đi qua theo một hướng duy nhất và ngăn không cho dòng chảy theo chiều ngược lại. Van vận hành hoàn toàn tự động dựa vào lực chảy của dòng nước. Van được kết nối vào hệ thống dạng kẹp.

Cấu tạo:

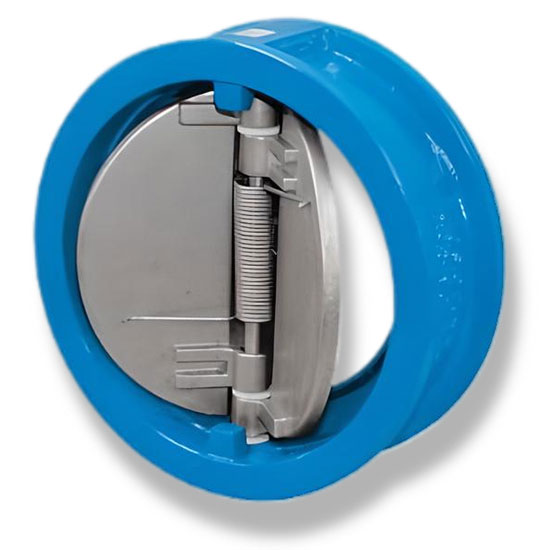

Van một chiều cánh bướm được cấu tạo bởi 03 thành phần chính là thân van, lá van dạng cánh bướm và lò xo:
- Thân van: được đúc từ gang cầu FCD450, hai mặt được phủ bởi lớp sơn epoxy cao cấp với độ dày ≥300 μm
- Lá van: gồm 02 nữa dạng cánh bướm được sản xuất từ Inox CF8/CF8M, phù hợp với cả môi trường nước sạch và nước thải
- Lò xo: được lồng vào trục giữ lá van, sản xuất từ Inox 304/316, độ bền cao, chống rỉ sét

Van một chiều bướm DN50 SHINYI WBCX 0050 1

Nguyên lý hoạt động:
Khi không có dòng chất lỏng chảy qua van, lá van dưới tác dụng của lực đẩy lò xo được giữ chặt ở ví trí “Đóng”. Khi xuất hiện dòng chảy đến van, dưới tác động của áp lực dòng chảy, 02 cánh lá van bị đẩy khỏi vị trí đóng và cho phép dòng chảy đi qua van. Khi dòng chảy ngừng lại, lá van chiệu áp lực của dòng chảy ngược và lực lò xo sẽ quay về vị trí đóng, ngăn cản dòng nước chảy ngược về hướng cửa vào của van. Như vậy sự hoạt động của van một chiều hoàn toàn tự động dưới tác động của dòng chất lỏng.
Ưu điểm:
- Vận hành tự động dựa vào lực chảy của dòng nước.
- Van được sản xuất từ gang cầu FCD450, Inox 304/316 chống rỉ sét, an toàn cho nguồn nước sạch.
- Giá thành rẻ, trọng lượng van nhẹ, thiết kế gọn, ít tốn diện tích khi lắp đặt.
Lưu ý khi lắp đặt:
Van một chiều cánh bướm được lắp đặt vào hệ thống dạng kẹp nên khi lắp đặt cần lưu ý một số điểm sau:
- Lắp van đúng chiều mở của lá van.
- Khoảng cách giữa hai mặt bích phải vừa đủ để lắp đặt van.
- Không dùng miếng đệm giữa mặt bích và van.
- Kích thước mặt bích của đường ống phải đồng nhất với kích thước của van.
- Van có thể lắp linh động theo phương thẳng đứng hoặc phương ngang tùy nhu cầu sử dụng.
THÔNG SỐ KỸ THUẬT/TECHNICAL DETAILS

MÃ SẢN PHẨM/CODE	WBCX
KÍCH THƯỚC/SIZE	DN50 - DN1200
SƠN/PAINT	Loại Sơn/Type	EPOXY
	Độ Dầy/Thickness	≥300µm
	Màu Sắc/Color	XANH \| ĐỎ \| THEO YÊU CẦU BLUE \| RED \| AS REQUIREMENT
TIÊU CHUẨN THIẾT KẾ/DESIGN STANDARD	API 594
KHOẢNG CÁCH GIỮA 2 MẶT BÍCH/FACE TO FACE STANDARD	BS EN 558-1 TABLE 1 SERIES 16
	ISO 5752 TABLE 1 SERIES 16
	DIN 3202-1 SERIES K3
TIÊU CHUẨN MẶT BÍCH VÀ ÁP SUẤT LÀM VIỆC/FLANGE STANDARD AND PRESSURE RATING	BS EN1092-2	PN10/PN16
	ISO 7005-2
	JIS B2220	JIS 10K/16K
	ASME B16.42	125-LB WP-232PSI
NHIỆT ĐỘ LÀM VIỆC/WORKING TEMP	-10 ~ 80 ^oC
MÔI TRƯỜNG LÀM VIỆC/WORKING FLOW	NƯỚC SẠCH, NƯỚC THẢI, NƯỚC NHIỄM MẶN

PART LIST & MATERIALS
Part No.	Description	Materials	Materials Code
1	Body	Ductile Iron	ASTM A536/EN GJS 500-7
2	Disc	Stainless Steel	ASTM A351 CF8/CF8M
3	Spring	Stainless Steel	ASTM A313/304/326
4	Hinge Pin	Stainless Steel	AISI 304/316
5	Plug	Stainless Steel	AISI 1045
6	Body Bearing	Plastic	PTFE
7	Spring Bearing	Plastic	PTFE
8	Stop Pin	Stainless Steel	AISI 304/316
9	Eye Bolt	Carbon Steel	AISI 1045
10	Body Seat	Rubber	NBR EPDM / Viton Neoprene

Van một chiều bướm DN50 SHINYI WBCX 0050 3

DIMENSIONS
SIZE		B	E	F	R	d	A		Weight (kg)
DN	in	B	E	F	R	d	PN10	150lb	Weight (kg)
50	2	43	65	190	28.8	43.3	107	102	1.5
65	2 1/2	46	80	20	36.1	60.2	127	121	2.4
80	3	64	94	28	43.4	66.4	142	133	3.6
100	4	64	117	27	52.8	90.8	162	171	5.7
125	5	70	145	30	65.7	116.9	192	193	7.3
150	6	76	170	31	78.6	144.6	218	219	9
200	8	89	224	33	104.4	198.2	273	276	17
250	10	114	265	50	127	233.7	328	336	26
300	12	114	210	43	148.3	283.9	378/382	406	42
350	14	127	360	45	172.4	332.9	438/442	446	55
400	16	140	410	52	197.4	381	488/495	511	75
450	18	152	450	58	217.8	419.9	538/555	546	107
500	20	152	505	59	241	467.8	592/617	603	111
600	24	178	624	73	295.4	572.6	695/734	714	172
700	28	229	720	98	354	680	809	828	219
800	32	241	825	100	398	770.5	916	936	316
