Tóm tắt nhanh về tủ IEC-003

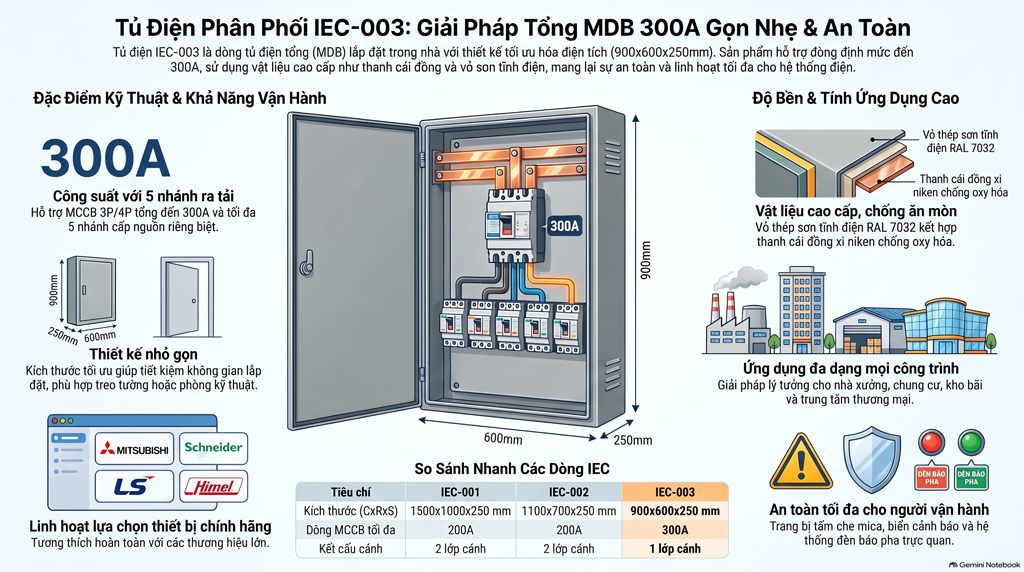

Tủ điện phân phối IEC-003 là tủ điện trong nhà kích thước gọn 900 x 600 x 250 mm (cao x rộng x sâu), dùng làm tủ điện tổng (MDB) hoặc tủ phân phối cho nhà xưởng, tòa nhà, chung cư, kho bãi, trung tâm thương mại và nhiều hệ thống điện công nghiệp, dân dụng. Tủ lắp được MCCB 3P/4P đến 300A, với tối đa 5 nhánh MCCB 3P ra tải.

Thông tin nhanh:

• Kích thước: Cao 900 x Rộng 600 x Sâu 250 mm
• Vỏ kim loại, sơn tĩnh điện màu RAL 7032
• Thanh cái đồng thanh hoặc đồng xi niken
• Kết cấu 1 lớp cánh, lắp đặt trong nhà
• Thiết bị chính: MCCB 3P/4P đến 300A
• Ngõ ra: tối đa 5 nhánh MCCB 3P
• Thiết bị sử dụng: Mitsubishi, Himel, LS, Schneider hoặc theo yêu cầu
• Thiết kế theo yêu cầu của khách hàng

Tủ điện phân phối (MDB) là gì?

Tủ điện phân phối hay tủ điện tổng MDB (Main Distribution Board) là điểm tiếp nhận điện năng chính của một công trình. Điện từ máy biến áp hoặc lưới điện đi vào tủ, được bảo vệ bằng thiết bị đóng cắt (thường là MCCB), sau đó phân chia qua thanh cái đến các nhánh nhỏ hơn cấp cho từng khu vực, từng tầng hoặc từng dây chuyền.

Vai trò của tủ phân phối gồm:

• Đóng cắt và cách ly: cho phép cắt điện toàn bộ hoặc từng khu vực khi bảo trì, sửa chữa.
• Bảo vệ: chống quá tải, ngắn mạch cho hệ thống dây dẫn và thiết bị phía sau.
• Phân phối: chia điện thành nhiều nhánh, giúp cân bằng tải và quản lý tập trung.
• Giám sát: hiển thị trạng thái nguồn, điện áp, dòng điện qua đèn báo và đồng hồ đo.
• Mở rộng: tạo điều kiện thuận lợi để bổ sung phụ tải khi công trình phát triển.

Một tủ phân phối chất lượng sẽ quyết định độ an toàn và ổn định của toàn bộ hệ thống điện phía sau nó.

Tủ IEC-003 là gì?

IEC-003 là tủ điện phân phối dòng gọn, thiết kế cho các công trình cần dòng định mức đến 300A nhưng không gian lắp đặt hạn chế. Tủ có 1 lớp cánh, cấu tạo đơn giản, dễ thi công và bảo trì, đồng thời vẫn đầy đủ các thành phần quan trọng như MCCB tổng, thanh cái đồng, các nhánh MCCB ra tải, MCB phụ trợ và thiết bị chỉ thị.

Nhờ kích thước 900 x 600 x 250 mm, tủ có thể treo tường hoặc đặt tại phòng kỹ thuật, hộp kỹ thuật, khu vực sát tường mà không chiếm nhiều diện tích.

Đặc điểm nổi bật của tủ IEC-003

1. Vỏ thép sơn tĩnh điện RAL 7032 bền đẹp, chống ăn mòn

Vỏ tủ bằng kim loại, xử lý bề mặt và sơn tĩnh điện màu RAL 7032 (xám sáng). Lớp sơn tĩnh điện bám chắc, chống gỉ sét, chịu được khí hậu nóng ẩm và cho vẻ ngoài gọn gàng, chuyên nghiệp. Bề mặt tủ còn bố trí các khe thông gió giúp thoát nhiệt cho thiết bị bên trong khi vận hành.

2. Thanh cái đồng hoặc đồng xi niken, dẫn điện tốt, độ bền cao

Tủ dùng đồng thanh hoặc đồng xi niken làm thanh cái. Đồng có độ dẫn điện tốt, ít phát nhiệt và bền theo thời gian. Lớp xi niken chống oxy hóa, hạn chế đen mờ bề mặt và duy trì tiếp xúc ổn định, nhất là ở môi trường ẩm. Thanh cái được phân biệt bằng màu đỏ – vàng – xanh cho ba pha và màu riêng cho dây trung tính, giúp nhận diện dễ dàng khi lắp đặt và bảo trì.

3. Lắp MCCB 3P/4P đến 300A

Tủ lắp được MCCB 3P hoặc 4P từ 300A trở xuống làm thiết bị bảo vệ chính. Với dải dòng rộng đến 300A, tủ đáp ứng nhiều quy mô công trình, từ tòa nhà vừa và nhỏ đến xưởng sản xuất và kho bãi. Lựa chọn 3P hay 4P tùy hệ thống có cần cắt dây trung tính hay không.

4. Tối đa 5 nhánh MCCB 3P ra tải

Tủ hỗ trợ tối đa 5 nhánh MCCB 3P cấp cho các tải. Người thiết kế có thể chia nhánh theo tầng, theo khu vực sản xuất, theo chức năng (chiếu sáng, ổ cắm, điều hòa, bơm, thang máy…) hoặc để dự phòng cho phụ tải phát sinh. Chia nhánh hợp lý giúp một sự cố cục bộ không làm mất điện toàn hệ thống.

5. Thiết kế linh hoạt, sử dụng thiết bị theo yêu cầu

Khách hàng có thể chọn thiết bị của Mitsubishi, Himel, LS, Schneider hoặc thương hiệu khác theo yêu cầu. Nhờ đó, chủ đầu tư dễ cân đối ngân sách, tận dụng thói quen sử dụng và dễ tìm phụ kiện thay thế, bảo hành.

6. Thiết kế gọn gàng, dễ lắp đặt và bảo trì

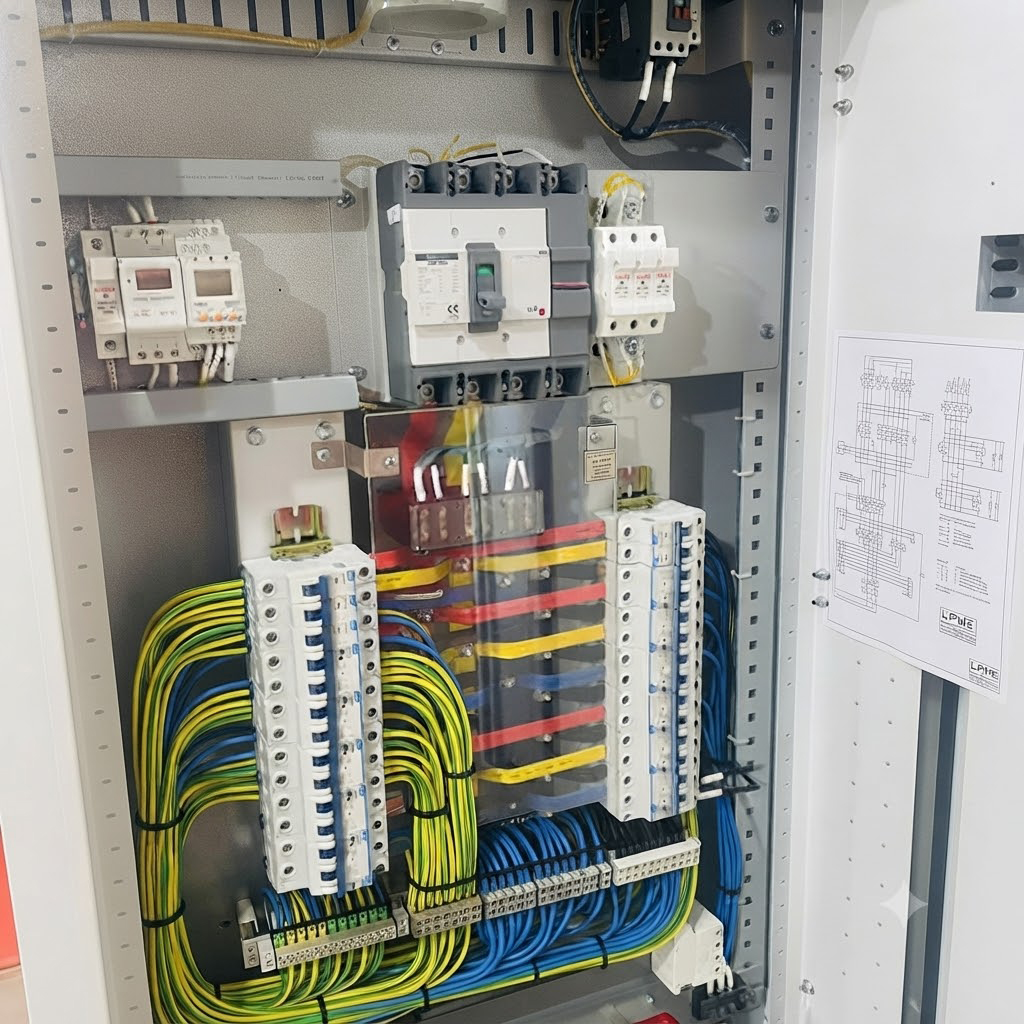

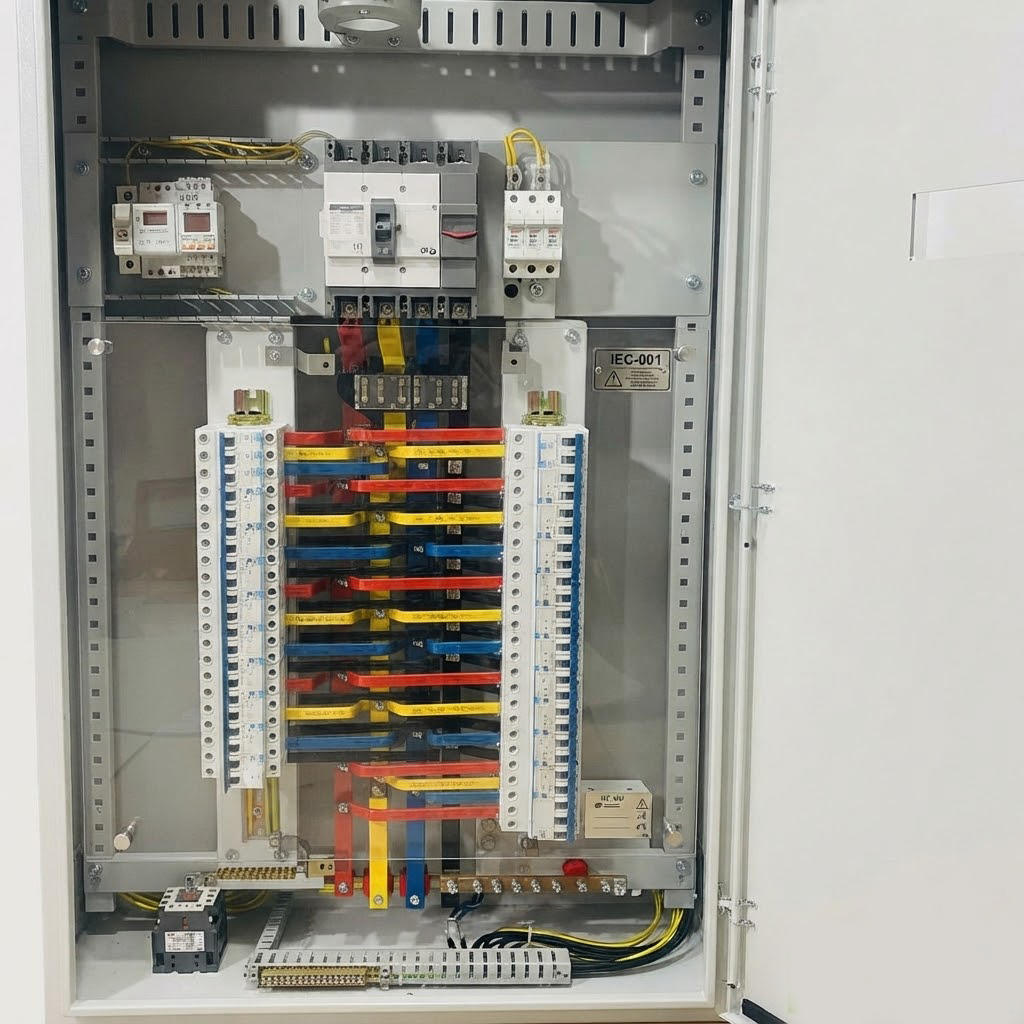

Các thiết bị được bố trí theo khối rõ ràng: MCCB tổng ở phía trên, thanh cái ở giữa, các nhánh ra tải ở phía dưới. Dây dẫn đi gọn, có phân màu; các đầu cốt, thanh nối đất và thanh trung tính được bố trí thuận tiện để kỹ thuật viên kiểm tra và xử lý nhanh.

7. Tấm che an toàn và biển cảnh báo

Khu vực thanh cái có thể được che bằng tấm mica trong suốt kèm biển cảnh báo có điện. Thiết kế này vừa cho phép quan sát tình trạng thanh cái, vừa hạn chế nguy cơ chạm nhầm vào phần mang điện khi mở cánh tủ.

8. Đèn báo pha và đồng hồ đa năng (tùy chọn)

Mặt tủ có thể lắp đèn báo pha đỏ – vàng – xanh cùng đồng hồ đa năng (multimeter) để theo dõi điện áp, dòng điện và các thông số khác mà không cần mở cánh tủ. Đây là lựa chọn được bổ sung theo yêu cầu của từng công trình.

9. An toàn, ổn định, tin cậy

Kết hợp vỏ tủ chắc chắn, thanh cái đồng, thiết bị đóng cắt chính hãng và bố trí khoa học, IEC-003 đáp ứng yêu cầu vận hành ổn định và an toàn trong thời gian dài.

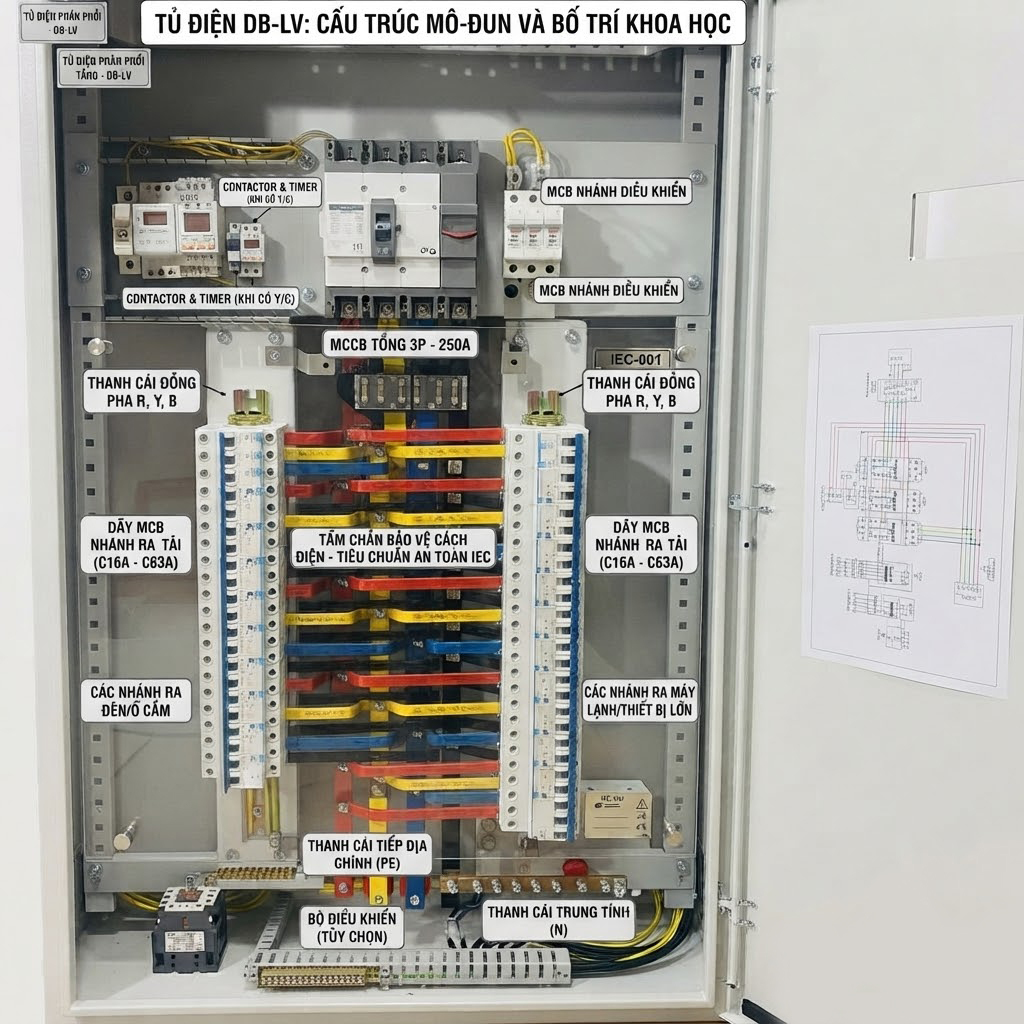

Cấu tạo cơ bản của tủ IEC-003

• Vỏ tủ kim loại sơn tĩnh điện với 1 lớp cánh, khóa tay nắm và khe thông gió.
• MCCB tổng (3P hoặc 4P, đến 300A): bảo vệ chung, chống quá tải và ngắn mạch.
• Thanh cái đồng (đồng thanh hoặc đồng xi niken): phân phối điện từ MCCB tổng đến các nhánh.
• Các nhánh MCCB 3P ra tải (tối đa 5 nhánh): cấp điện cho từng khu vực hoặc nhóm phụ tải.
• MCB (aptomat tép), cầu chì và thiết bị phụ trợ: bảo vệ mạch điều khiển, chiếu sáng và mạch phụ.
• Tấm che mica và biển cảnh báo: tăng an toàn khi thao tác.
• Thanh nối đất, thanh trung tính, domino đấu dây: bảo đảm an toàn điện và cân bằng hệ thống.
• Đèn báo pha, đồng hồ đa năng (tùy chọn): hiển thị trạng thái nguồn trên mặt tủ.
• Ray, máng cáp, phụ kiện đấu nối: giúp dây điện đi gọn và dễ kiểm soát.

Thông số kỹ thuật tủ IEC-003

Lưu ý: cấu hình cụ thể (dòng định mức, số nhánh, thiết bị đo lường) sẽ được thiết kế theo bản vẽ và yêu cầu thực tế của từng công trình.

Ứng dụng của tủ IEC-003

Tủ điện tổng (MDB)

IEC-003 đảm nhiệm vai trò tủ tổng cho công trình có dòng tải đến 300A: nhận điện, bảo vệ và chia nhánh xuống các tủ phân phối phụ hoặc các khu vực sử dụng.

Nhà xưởng, nhà máy

Cấp điện cho các khu sản xuất, dây chuyền, máy móc và hệ thống chiếu sáng, thông gió. Có thể chia nhánh riêng cho từng khu vực để dễ quản lý và bảo trì.

Tòa nhà, chung cư

Phân phối điện cho các tầng, khu vực chung, thang máy, bơm nước, chiếu sáng và hệ thống kỹ thuật.

Kho bãi, trung tâm thương mại

Đáp ứng nhu cầu điện cho hệ thống chiếu sáng, làm mát, băng tải, cửa cuốn và các thiết bị vận hành liên tục.

Hệ thống điện công nghiệp và dân dụng

Phù hợp cho nhiều loại công trình khác nhau, từ nhà ở quy mô lớn đến các công trình công nghiệp nhẹ.

Lợi ích khi sử dụng tủ IEC-003

Với chủ đầu tư:

• Chi phí đầu tư hợp lý nhờ kích thước gọn, cấu hình vừa đủ.
• Có thể chọn thương hiệu thiết bị theo ngân sách.
• Dễ mở rộng khi công trình phát triển.

Với người vận hành:

• Quan sát nguồn điện thuận tiện qua đèn báo và đồng hồ đo.
• Thao tác đóng cắt an toàn nhờ bố trí rõ ràng, có tấm che.
• Khoanh vùng sự cố nhanh nhờ chia nhánh hợp lý.

Với đơn vị thi công và bảo trì:

• Bố cục khoa học, thanh cái phân màu dễ nhận biết.
• Dây đi gọn, có nhãn, tiết kiệm thời gian đấu nối, nghiệm thu.

So sánh IEC-003 với IEC-002 và IEC-001

Gợi ý chọn nhanh:

• Cần đo đếm điện từng phòng ngay trong tủ → IEC-001.
• Cần tủ tổng cho tòa nhà 4–7 tầng, ưu tiên che chắn 2 lớp cánh → IEC-002.
• Cần tủ tổng gọn với dòng đến 300A, dùng cho xưởng, kho hoặc tòa nhà → IEC-003.

Hướng dẫn chọn tủ điện phân phối phù hợp

1. Xác định tổng công suất đặt: cộng công suất các thiết bị dự kiến, áp dụng hệ số đồng thời để chọn MCCB tổng phù hợp, không vượt quá 300A với tủ IEC-003.
2. Xác định số nhánh cần thiết: chia theo tầng, khu vực hay chức năng, và dự phòng cho nhu cầu mở rộng. Tủ hỗ trợ tối đa 5 nhánh 3P.
3. Loại tải và hệ thống: chọn MCCB 3P hay 4P tùy hệ thống có cần đóng cắt dây trung tính hay không; kiểm tra các tải đặc biệt như động cơ, thang máy, bơm.
4. Thiết bị đo lường: quyết định có cần đèn báo pha, đồng hồ đa năng hay không.
5. Thương hiệu thiết bị: chọn Mitsubishi, Himel, LS hoặc Schneider theo ngân sách và yêu cầu.
6. Môi trường lắp đặt: tủ dùng trong nhà; nơi nhiều bụi, ẩm nặng hoặc ngoài trời cần vỏ tủ có cấp bảo vệ phù hợp hơn.
7. Không gian lắp đặt: kiểm tra vị trí treo hoặc đặt tủ, khoảng trống thao tác và thông gió.
8. Yêu cầu thiết kế và điện lực: đối chiếu với bản vẽ, quy chuẩn và yêu cầu của đơn vị điện lực địa phương.

Lưu ý khi lắp đặt và vận hành

• Việc lắp đặt và đấu nối phải do kỹ thuật viên điện có chuyên môn thực hiện theo quy chuẩn an toàn điện hiện hành.
• Kiểm tra thứ tự pha, tiếp địa và dây trung tính trước khi cấp điện.
• Chọn dây dẫn và đầu cốt có tiết diện phù hợp với dòng định mức; đặc biệt lưu ý khi tải gần 300A.
• Đặt tủ nơi khô ráo, thoáng, dễ tiếp cận; không che chắn khe thông gió.
• Dán nhãn rõ ràng cho từng MCCB, MCB (khu vực, tên tải).
• Kiểm tra định kỳ: siết lại đầu cốt, vệ sinh bụi, quan sát nhiệt độ thiết bị, tình trạng thanh cái và mặt tiếp xúc.
• Không tự ý thay MCCB/MCB có dòng định mức lớn hơn thiết kế.
• Không đấu thêm phụ tải vượt quá công suất thiết kế của tủ.
• Cắt điện và thực hiện đầy đủ biện pháp an toàn trước khi bảo trì.

Dấu hiệu cần kiểm tra tủ điện

Bạn nên liên hệ kỹ thuật viên khi:

• MCCB hoặc MCB nhảy liên tục.
• Có mùi khét, tiếng kêu lạ hoặc vỏ tủ nóng bất thường.
• Đầu cốt hoặc thanh cái đổi màu, cháy xém.
• Đèn báo pha không sáng hoặc đồng hồ hiển thị bất thường.
• Điện áp giữa các pha chênh lệch lớn.

Phát hiện và xử lý sớm giúp tránh sự cố lớn và giảm thiệt hại.

Câu hỏi thường gặp (FAQ)

Tủ IEC-003 có kích thước bao nhiêu?
Cao 900 mm x Rộng 600 mm x Sâu 250 mm.

Tủ IEC-003 lắp được MCCB tối đa bao nhiêu ampe?
Tủ lắp được MCCB 3P hoặc 4P từ 300A trở xuống.

Tủ có bao nhiêu nhánh ra tải?
Tối đa 5 nhánh MCCB 3P ra tải.

Tủ IEC-003 dùng cho công trình nào?
Tủ dùng làm tủ tổng (MDB) hoặc tủ phân phối cho nhà xưởng, nhà máy, tòa nhà, chung cư, kho bãi, trung tâm thương mại và các hệ thống điện công nghiệp, dân dụng.

Thanh cái của tủ làm bằng vật liệu gì?
Đồng thanh hoặc đồng xi niken. Lớp xi niken giúp chống oxy hóa tốt hơn.

Có thể chọn thương hiệu thiết bị không?
Có. Có thể sử dụng thiết bị Mitsubishi, Himel, LS, Schneider hoặc theo yêu cầu của khách hàng.

Tủ IEC-003 có mấy lớp cánh?
Tủ có 1 lớp cánh.

Có thể thêm đồng hồ đo và đèn báo pha không?
Có. Có thể bố trí đèn báo pha và đồng hồ đa năng trên mặt tủ theo yêu cầu.

Tủ IEC-003 khác IEC-002 ở điểm nào?
IEC-003 nhỏ gọn hơn (900 x 600 mm), lắp được MCCB đến 300A và có 1 lớp cánh. IEC-002 kích thước lớn hơn (1100 x 700 mm), MCCB đến 200A và có 2 lớp cánh.

Có thể đặt tủ theo thiết kế riêng không?
Có. Tủ được thiết kế theo yêu cầu của khách hàng về dòng định mức, số nhánh, thiết bị đo lường và cách bố trí.

Màu sắc của tủ là gì?
Tủ sơn tĩnh điện màu RAL 7032.
