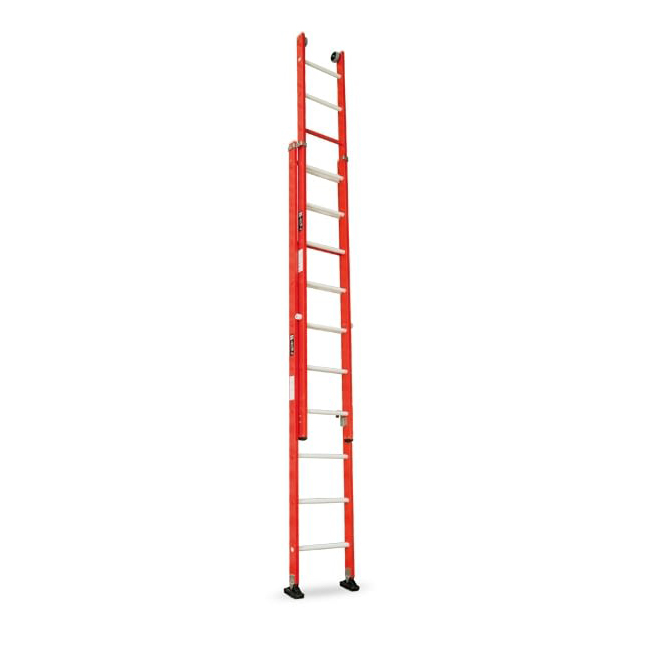

Thang cách điện SOFAMEL 520 EF/E – Thang sợi thủy tinh kéo dài 2 đoạn

SOFAMEL 520 EF/E là dòng thang sợi thủy tinh kéo dài thủ công 2 đoạn, được thiết kế cho công việc chuyên sâu ở độ cao, với kết cấu hướng đến độ ổn định cao và khả năng cách điện.

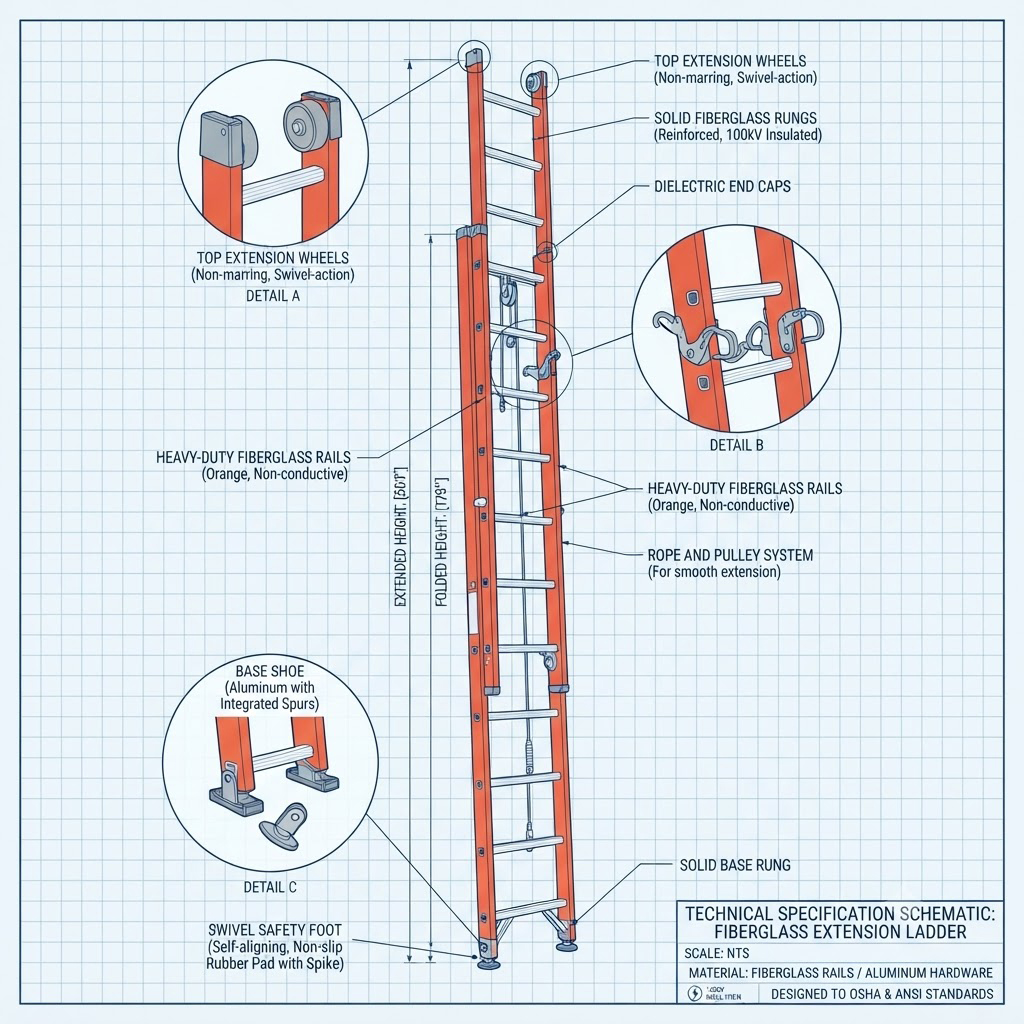

Hai đoạn thang có thể được sử dụng riêng biệt, giúp tăng tính linh hoạt trong quá trình vận chuyển và triển khai. Thang được trang bị bánh xe phía trên, chân cao su dạng bascule, hệ thống khóa và các con lăn trượt giữa hai đoạn nhằm hỗ trợ thao tác và hạn chế mài mòn kết cấu.

1. Tổng quan sản phẩm

Thương hiệu: SOFAMEL
Dòng sản phẩm: 520 EF/E
Loại: Thang cách điện sợi thủy tinh kéo dài thủ công
Kết cấu: 2 đoạn
Cơ chế kéo dài: Thủ công
Tải trọng tối đa: 150 kg
Bề rộng: 450 mm
Bậc thang: 30 mm, bề mặt chống trượt

SOFAMEL 520 EF/E được thiết kế cho các ứng dụng sử dụng thang ở độ cao với yêu cầu về độ ổn định và cách điện.

2. Cảnh báo quan trọng về giới hạn bậc đứng

Không sử dụng 3 bậc trên cùng của thang.

Theo thông tin sản phẩm, bậc cao nhất được phép sử dụng nằm ở vị trí mà từ đó khoảng cách đến giới hạn phía trên khoảng 1 m.

Bậc được đánh dấu màu đỏ theo EN 131 có chức năng chỉ báo giới hạn chiều cao leo, không được sử dụng làm bậc đứng làm việc.

Người sử dụng cần tuân thủ giới hạn này trong mọi cấu hình vận hành.

3. Kết cấu sợi thủy tinh toàn phần

Thanh đứng và bậc thang của SOFAMEL 520 EF/E được chế tạo hoàn toàn bằng sợi thủy tinh (fibreglass).

Vật liệu này được sử dụng cho kết cấu thang nhằm đáp ứng yêu cầu về:

• Cách điện.
• Cách nhiệt.
• Không nhiễm từ.
• Khả năng chống ẩm.
• Khả năng chống axit.
• Khả năng chống ăn mòn.
• Khả năng chống tia cực tím.

Đây là đặc điểm đặc biệt phù hợp với các môi trường kỹ thuật và công nghiệp, nơi vật liệu thang cần có khả năng chống chịu với điều kiện môi trường khác nhau.

4. Thang kéo dài thủ công 2 đoạn

SOFAMEL EF/E sử dụng cấu trúc hai đoạn kéo dài thủ công.

Hai đoạn thang có thể được sử dụng riêng biệt, mang lại sự linh hoạt trong các tình huống cần thay đổi cấu hình hoặc chiều cao làm việc.

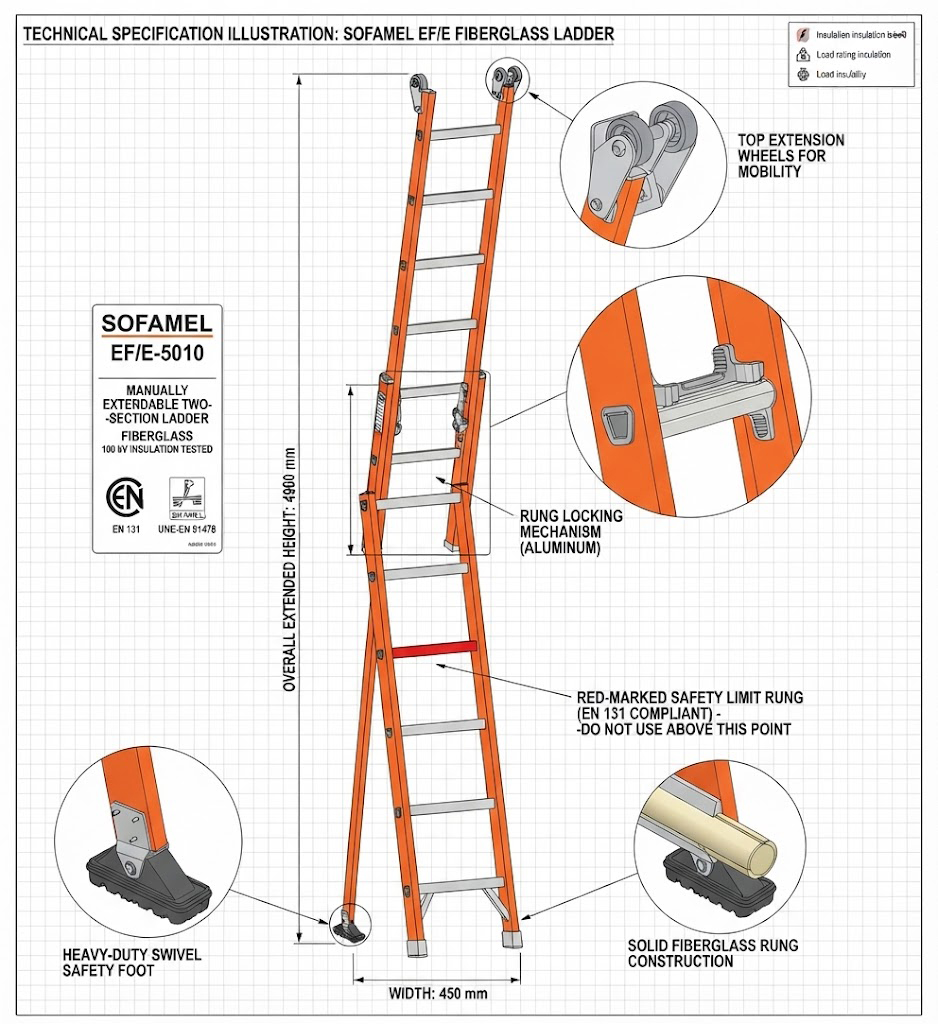

Cơ cấu kéo dài được thiết kế với:

• Hệ thống khóa.
• Con lăn trượt giữa hai đoạn.
• Bánh xe phía trên.
• Chân cao su dạng bascule.

Các con lăn trượt giữa hai đoạn giúp hạn chế sự mài mòn của các profile trong quá trình kéo dài và thu gọn thang.

5. Bánh xe và hệ thống di chuyển

Thang được trang bị bánh xe phía trên để hỗ trợ di chuyển.

Đối với các model:

• EF/E-5010
• EF/E-6012
• EF/E-7014

sản phẩm còn có bánh xe trượt dành cho mặt đứng/facade, theo thông tin nguồn.

Thiết kế này hỗ trợ việc định vị thang trong các ứng dụng cần tiếp cận theo phương thẳng đứng.

6. Chân cao su dạng bascule

Phần chân của đoạn thang cơ sở được trang bị chân cao su dạng bascule.

Đây là một bộ phận hỗ trợ an toàn và độ ổn định của thang khi đặt trên bề mặt làm việc.

Ngoài ra, SOFAMEL 520 EF/E còn có swivel feet được mô tả như một yếu tố an toàn bổ sung.

7. Bậc thang 30 mm chống trượt

SOFAMEL 520 EF/E sử dụng bậc rộng 30 mm với bề mặt chống trượt.

Thiết kế bề mặt chống trượt giúp tăng độ bám chân trong quá trình lên xuống và thao tác trên thang.

Các bậc ở những vị trí dễ chịu tác động và mài mòn được thiết kế dạng đặc để tăng độ bền của thang.

Cụ thể:

• Các bậc thấp của phần thang cơ sở.
• Các bậc phía trên của phần thang kéo dài.

được thiết kế dạng đặc theo thông tin sản phẩm.

8. Bậc màu đỏ theo EN 131

SOFAMEL 520 EF/E có bậc màu đỏ làm dấu hiệu nhận biết giới hạn leo.

Theo mô tả sản phẩm, bậc màu đỏ được sử dụng theo EN 131 để chỉ ra giới hạn leo cao nhất.

Không được sử dụng bậc màu đỏ làm vị trí đứng làm việc.

Đồng thời, sản phẩm cảnh báo không sử dụng 3 bậc phía trên cùng.

Đây là thông tin cần được thể hiện rõ trong trang sản phẩm và hướng dẫn sử dụng.

9. Hệ thống khóa

Thang được tích hợp lock system – hệ thống khóa để cố định cấu hình của hai đoạn thang khi triển khai.

Khi sử dụng thang kéo dài, người vận hành cần đảm bảo cơ cấu khóa được kích hoạt đúng cách trước khi sử dụng.

10. Khả năng cách điện và cách nhiệt

SOFAMEL 520 EF/E được mô tả là có khả năng:

Cách điện đối với các tác nhân điện và nhiệt.

Ngoài ra, kết cấu sợi thủy tinh còn được mô tả là:

• Antimagnetic – không nhiễm từ.
• Resistant to humidity – chống ẩm.
• Resistant to acids – chống axit.
• Resistant to corrosion – chống ăn mòn.
• Resistant to ultraviolet rays – chống tia UV.

Những đặc tính này giúp EF/E phù hợp với nhiều môi trường công nghiệp và kỹ thuật khác nhau.

11. Tải trọng tối đa

Tải trọng tối đa: 150 kg

Thông số này bao gồm giới hạn tải trọng được nhà sản xuất công bố cho dòng sản phẩm.

Không nên sử dụng vượt quá tải trọng tối đa được quy định.

12. Tiêu chuẩn

SOFAMEL 520 EF/E được nguồn sản phẩm liệt kê các tiêu chuẩn:

EN 131

Tiêu chuẩn liên quan đến thang.

UNE-EN 50528

Tiêu chuẩn được liệt kê cùng EN 131 cho dòng thang này.

UNE-EN 61478

Nguồn sản phẩm đề cập tiêu chuẩn này liên quan đến thử nghiệm cách điện giữa các bậc thang.

Lưu ý về thông số điện: Nội dung nguồn bạn cung cấp ghi “100 kV standard” trong phần mô tả UNE-EN 61478. Khi đưa lên SmartMall/TATEKSAFE, nên giữ cách diễn đạt này ở dạng thông tin theo catalogue, không tự chuyển thành “điện áp làm việc 100 kV” nếu tài liệu kỹ thuật không xác nhận đó là điện áp làm việc cho phép.

13. Bảng thông số kỹ thuật

Đặc điểm chung

14. Ứng dụng

SOFAMEL 520 EF/E phù hợp cho các ứng dụng cần tiếp cận vị trí cao trong môi trường kỹ thuật và công nghiệp, chẳng hạn:

Công việc điện

• Bảo trì hệ thống điện.
• Kiểm tra thiết bị điện.
• Công việc kỹ thuật ở độ cao.
• Tiếp cận vị trí trên cao trong quá trình bảo trì.

Công nghiệp và nhà máy

• Bảo trì máy móc.
• Kiểm tra thiết bị.
• Bảo trì hệ thống kỹ thuật.
• Công việc trên cao trong nhà xưởng.

Công trình và mặt dựng

Các model EF/E-5010, EF/E-6012 và EF/E-7014 được trang bị thêm bánh xe trượt dành cho mặt đứng theo thông tin sản phẩm, phù hợp với các tình huống cần hỗ trợ di chuyển thang trên bề mặt đứng.

15. Ưu điểm kỹ thuật nổi bật

SOFAMEL 520 EF/E tập trung vào các yêu cầu chính của một thang kỹ thuật kéo dài:

Sợi thủy tinh toàn phần
Thanh đứng và bậc được làm bằng fibreglass.

Kéo dài thủ công 2 đoạn
Cho phép thay đổi chiều dài làm việc.

Có thể sử dụng từng đoạn riêng biệt
Tăng tính linh hoạt trong quá trình sử dụng.

Bánh xe phía trên
Hỗ trợ di chuyển thang.

Con lăn giữa hai đoạn
Giúp giảm mài mòn profile khi kéo dài.

Chân cao su bascule
Tăng khả năng ổn định khi đặt thang.

Bậc chống trượt 30 mm
Tăng độ bám chân khi lên xuống.

Bậc đặc tại vị trí chịu mài mòn
Tăng độ bền của các khu vực thường xuyên chịu tác động.

Bậc màu đỏ
Xác định giới hạn leo theo EN 131.

Tải trọng 150 kg
Theo thông số sản phẩm.

16. Hướng dẫn lựa chọn model

Việc lựa chọn model có thể căn cứ trước hết vào chiều dài kéo dài cần thiết:

• EF/E-3006: chiều dài kéo dài 3.000 mm.
• EF/E-4108: chiều dài kéo dài 4.120 mm.
• EF/E-5010: chiều dài kéo dài 4.960 mm.
• EF/E-6012: chiều dài kéo dài 6.080 mm.
• EF/E-7014: chiều dài kéo dài 7.200 mm.

Đồng thời cần xem xét:

1. Chiều cao thực tế cần tiếp cận.
2. Không gian triển khai thang.
3. Cấu hình sử dụng.
4. Điều kiện bề mặt đặt thang.
5. Môi trường điện và các yêu cầu an toàn liên quan.
6. Tải trọng tối đa 150 kg.
7. Giới hạn bậc sử dụng và cảnh báo 3 bậc trên cùng.

17. Lưu ý an toàn khi sử dụng

Không sử dụng 3 bậc trên cùng.

Bậc màu đỏ là dấu hiệu chỉ giới hạn leo cao nhất và không được sử dụng để đứng.

Trước khi làm việc cần kiểm tra:

• Hai đoạn thang đã được khóa đúng vị trí.
• Chân thang tiếp xúc ổn định với bề mặt.
• Các bộ phận khóa hoạt động bình thường.
• Bậc thang không bị hư hỏng.
• Thanh sợi thủy tinh không có dấu hiệu bất thường.
• Không vượt quá tải trọng 150 kg.
• Chiều dài và cấu hình thang phù hợp với công việc.
• Các yêu cầu an toàn điện tại nơi làm việc đã được đáp ứng.

Đối với công việc trong môi trường điện, không nên chỉ dựa vào đặc tính cách điện của thang để xác định điều kiện làm việc an toàn. Việc sử dụng phải tuân thủ quy trình an toàn điện và yêu cầu của đơn vị quản lý công việc.
