KLEIN TOOLS ET120 là máy dò rò rỉ khí gas cháy nổ, phát hiện methane, propane, butane từ khoảng 50–10.000 ppm, cảnh báo LED và âm thanh 85 dB, đầu dò cổ ngỗng 18 inch.
Combustible Gas Leak Detector (ET120)
Klein Tools ET120 là thiết bị dò rò rỉ khí gas cháy nổ sử dụng cảm biến điện hóa, được thiết kế để phát hiện các loại khí dễ cháy như methane (CH₄), propane và butane trong quá trình kiểm tra, bảo trì hệ thống HVAC, đường ống gas, thiết bị sử dụng nhiên liệu khí và các hệ thống kỹ thuật có nguy cơ rò rỉ khí cháy.
Thiết bị có hai mức độ nhạy, phạm vi phát hiện khoảng 50–10.000 ppm đối với methane, kết hợp cảnh báo âm thanh 85 dB và hệ thống 5 đèn LED đỏ. Khi nồng độ khí tăng, số lượng LED phát sáng tăng theo, giúp kỹ thuật viên xác định khu vực có nồng độ khí cao hơn và tiếp cận vị trí rò rỉ.
Với đầu dò cổ ngỗng mềm dài 18 inch (457 mm), ET120 có thể tiếp cận các vị trí khó quan sát hoặc khó đưa thiết bị vào trực tiếp, chẳng hạn phía sau thiết bị HVAC, quanh đường ống, van, mối nối và các khu vực hẹp.
| Hạng mục | Thông tin |
|---|---|
| Model | Klein Tools ET120 |
| Loại thiết bị | Máy dò rò rỉ khí gas cháy nổ |
| Khí phát hiện | Methane, propane, butane và các khí cháy tương thích |
| Phạm vi phát hiện | Khoảng 50–10.000 ppm, dựa trên methane |
| Độ nhạy cao | Khoảng 50–1.000 ppm |
| Độ nhạy thấp | Khoảng 1.000–10.000 ppm |
| Cảm biến | Electrochemical |
| Cảnh báo âm thanh | 85 dB |
| Cảnh báo trực quan | 5 LED đỏ |
| Đầu dò | Cổ ngỗng mềm 18 inch |
| Thời gian đáp ứng | Khoảng 3 giây sau hiệu chuẩn |
| Hiệu chuẩn ban đầu | Khoảng 50 giây |
| Nguồn | 4 × AAA |
| Nhiệt độ vận hành | 0–50 °C |
| Độ ẩm tương đối | 80%, không ngưng tụ |
| Chống rơi | 6,6 ft, khoảng 2 m |
| Cổng tripod | 1/4-20 UNC |
| Tự động tắt nguồn | Sau 10 phút không sử dụng |
| Nhiệt độ bảo quản | -20 đến 50 °C |
| Độ cao vận hành | Tối đa khoảng 2.000 m |
| Kích thước thân máy | 8,11 × 1,75 × 2,72 inch |
| Tuổi thọ cảm biến dự kiến | 5–7 năm |
Trong các hệ thống sử dụng khí cháy, một lượng khí rò rỉ nhỏ tại van, khớp nối, đường ống hoặc thiết bị đầu cuối có thể khó phát hiện bằng phương pháp quan sát thông thường.
Klein Tools ET120 được sử dụng như một thiết bị kiểm tra hiện trường để phát hiện sự hiện diện của khí cháy trong không khí.
Thiết bị đặc biệt phù hợp với các công việc:
ET120 không thay thế quy trình kiểm tra an toàn khí gas chuyên dụng của từng hệ thống. Đây là thiết bị phát hiện, giúp kỹ thuật viên xác định sự hiện diện và khu vực có khí cháy để tiếp tục thực hiện quy trình kiểm tra phù hợp.
ET120 sử dụng cảm biến điện hóa (electrochemical sensor) để phát hiện khí cháy trong môi trường xung quanh đầu dò.
Khi cảm biến nhận biết khí trong phạm vi phát hiện, thiết bị cung cấp đồng thời hai dạng phản hồi:
ET120 tạo cảnh báo âm thanh khoảng 85 dB.
Tín hiệu âm thanh thay đổi theo nồng độ khí được phát hiện, giúp người sử dụng nhận biết nhanh mà không nhất thiết phải liên tục quan sát thiết bị.
Thiết bị có 5 LED màu đỏ.
Khi phát hiện khí, các LED sẽ sáng và số lượng LED tăng theo mức độ khí được cảm nhận. Điều này cung cấp một chỉ báo trực quan để kỹ thuật viên có thể tập trung kiểm tra khu vực đang có tín hiệu mạnh hơn.
Cần lưu ý rằng chỉ báo LED thể hiện mức phản ứng của thiết bị đối với khí, không nên được hiểu là một phép đo định lượng chính xác nồng độ khí tại từng thời điểm.
Một điểm quan trọng của ET120 là thiết bị có hai mức độ nhạy.
Phạm vi khoảng:
50–1.000 ppm
Đây là mức nhạy cao, phù hợp khi cần tìm kiếm những dấu hiệu rò rỉ nhỏ hoặc khoanh vùng vị trí nghi ngờ.
Ở mức này, thiết bị có thể phát hiện methane ở nồng độ thấp khoảng 50 ppm theo thông số công bố.
Phạm vi khoảng:
1.000–10.000 ppm
Mức nhạy thấp có thể được sử dụng khi môi trường đã có nồng độ khí cao hơn và người vận hành cần tiếp tục xác định vùng có nồng độ khí lớn.
Việc có hai mức nhạy giúp quá trình kiểm tra có thể chuyển từ tìm kiếm → khoanh vùng → xác định vị trí nghi ngờ.

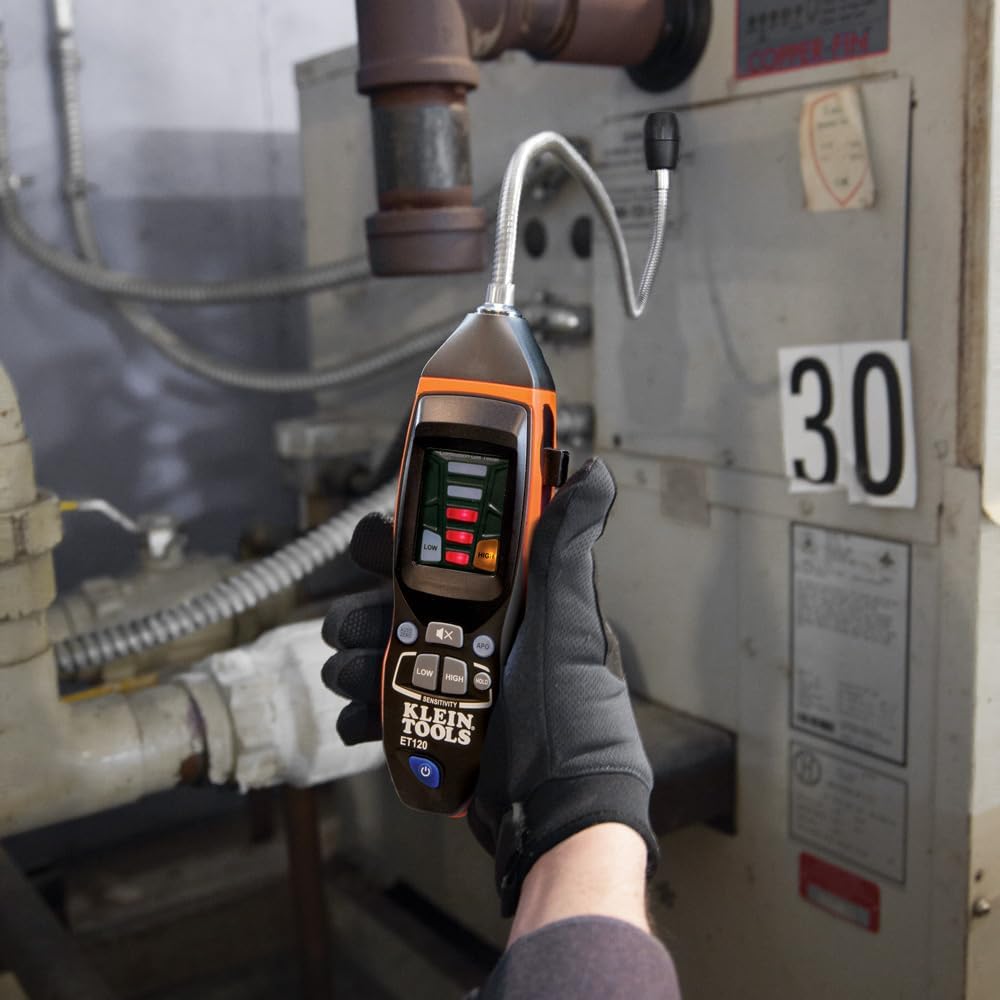

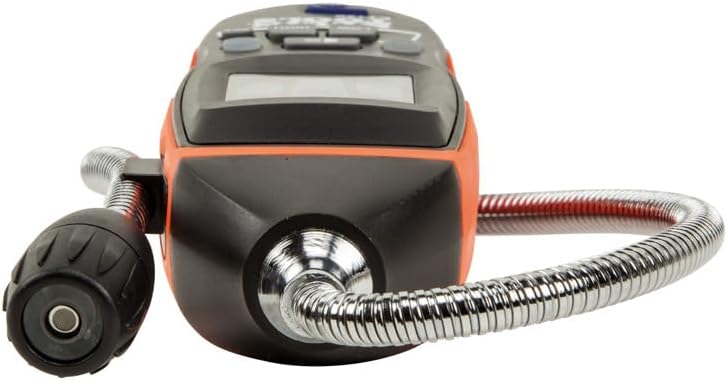

ET120 được trang bị đầu dò cổ ngỗng mềm dài 18 inch, tương đương khoảng 457 mm.
Thiết kế này đặc biệt hữu ích trong các tình huống đầu cảm biến cần đưa vào vị trí khó tiếp cận.
Ví dụ:
Cổ ngỗng có thể uốn theo hướng cần kiểm tra, giúp đưa đầu cảm biến tới gần khu vực nghi ngờ mà vẫn giữ thân máy ở vị trí thuận tiện cho người vận hành.
Ngoài ra, đầu dò có gooseneck clip để cố định đầu dò vào thân máy khi bảo quản.
ET120 thực hiện automatic zero-point calibration khi khởi động.
Thời gian hiệu chuẩn ban đầu được công bố khoảng 50 giây.
Trong quá trình này, đèn của thiết bị có thể nhấp nháy để báo hiệu đang thực hiện quá trình tự hiệu chuẩn. Tín hiệu này không có nghĩa là thiết bị đang phát hiện khí.
Việc hiệu chuẩn zero giúp thiết bị thiết lập điều kiện nền trước khi bắt đầu kiểm tra.
Trong quá trình sử dụng, kỹ thuật viên nên tuân thủ hướng dẫn vận hành của nhà sản xuất và thực hiện kiểm tra trong điều kiện môi trường phù hợp.
Sau khi hoàn tất quá trình hiệu chuẩn, thời gian đáp ứng được công bố khoảng:
3 giây
Thông số này có ý nghĩa thực tế khi kỹ thuật viên di chuyển đầu dò dọc theo đường ống hoặc các điểm nghi ngờ.
Tuy nhiên, tốc độ di chuyển đầu dò, điều kiện thông gió, khoảng cách từ cảm biến tới nguồn rò rỉ và đặc tính của loại khí đều có thể ảnh hưởng đến khả năng phát hiện thực tế.
Do đó, khi kiểm tra các điểm nghi ngờ, nên di chuyển đầu dò có kiểm soát thay vì di chuyển quá nhanh qua khu vực cần kiểm tra.
ET120 sử dụng hai phương thức cảnh báo:
Âm thanh + LED
Điều này đặc biệt hữu ích khi kỹ thuật viên phải quan sát đường ống, van hoặc thiết bị thay vì liên tục nhìn màn hình.
Sự kết hợp này giúp người sử dụng nhận biết tín hiệu theo cả thị giác và thính giác.
ET120 có chức năng Auto Power-Off (APO).
Thiết bị tự động tắt sau khoảng 10 phút không sử dụng.
Tính năng này hạn chế tình trạng thiết bị bị bỏ quên trong trạng thái bật nguồn, đặc biệt hữu ích khi làm việc ngoài hiện trường.

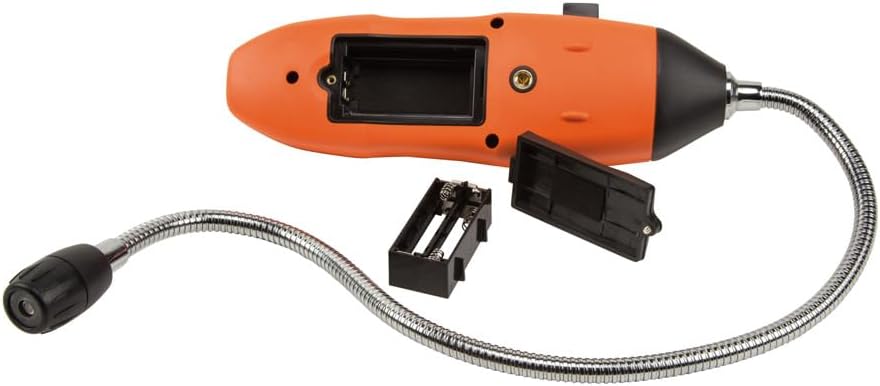

Nguồn điện sử dụng:
4 pin AAA
Đây là loại pin phổ biến, thuận tiện cho việc thay thế trong quá trình vận hành thực tế.
ET120 hướng tới các công việc kiểm tra và bảo trì liên quan đến:
Kỹ thuật viên HVAC có thể sử dụng đầu dò mềm để kiểm tra các khu vực quanh đường ống và thiết bị có sử dụng khí cháy.
Trong công việc đường ống, thiết bị hỗ trợ kiểm tra các khu vực như:
Trong công tác kiểm tra công trình, ET120 có thể được sử dụng để hỗ trợ xác định khu vực cần kiểm tra sâu hơn khi nghi ngờ sự hiện diện của khí cháy.
Thiết bị cũng có thể được đưa vào quy trình kiểm tra sau bảo trì hoặc khi cần xác định nhanh khu vực có dấu hiệu khí cháy.
ET120 có nhiệt độ vận hành:
0–50 °C
Độ ẩm tương đối:
80% RH, không ngưng tụ
Nhiệt độ bảo quản:
-20 đến 50 °C
Độ cao vận hành:
2.000 m
Các thông số này cần được xem xét khi triển khai thiết bị trong môi trường công nghiệp, phòng máy, công trường hoặc khu vực HVAC có điều kiện nhiệt độ và độ ẩm thay đổi.
ET120 có khả năng chịu rơi từ độ cao khoảng:
6,6 ft ≈ 2 m
Thân máy được thiết kế với phần over-molded body, tạo bề mặt cầm nắm thuận tiện hơn trong quá trình sử dụng.
Kích thước thân máy:
8,11 × 1,75 × 2,72 inch (D × R × C)
Thiết bị cũng có:
1/4-20 UNC tripod mount
cho các trường hợp cần lắp đặt hoặc cố định thiết bị trên chân đế tương thích.
ET120 được công bố dùng để phát hiện các khí cháy như:
Phạm vi 50–10.000 ppm được tham chiếu dựa trên methane.
Vì đặc tính đáp ứng của cảm biến có thể khác nhau giữa các loại khí, không nên mặc định rằng mọi loại khí đều có cùng ngưỡng phát hiện hoặc cùng độ chính xác như methane.
Đây là điểm quan trọng khi sử dụng ET120 trong hệ thống gas thực tế.
Một quy trình kiểm tra cơ bản có thể gồm các bước:
Kiểm tra thân máy, đầu dò, pin và các bộ phận liên quan trước khi vận hành.
Bật ET120 và chờ thiết bị hoàn tất quá trình zero-point calibration.
Thời gian hiệu chuẩn ban đầu khoảng 50 giây.
Sử dụng chế độ High khi cần tìm kiếm tín hiệu thấp.
Chuyển sang Low khi cần kiểm tra trong vùng có nồng độ khí cao hơn.
Sử dụng cổ ngỗng 18 inch để tiếp cận:
van → mối nối → đường ống → thiết bị → khu vực nghi ngờ
Quan sát số lượng LED và tín hiệu âm thanh.
Khi tín hiệu tăng, có thể tiếp tục di chuyển đầu dò để khoanh vùng.
ET120 là thiết bị phát hiện khí, không phải thiết bị thay thế toàn bộ quy trình xác nhận rò rỉ hoặc đánh giá nguy hiểm cháy nổ.
Các bước tiếp theo cần thực hiện theo quy trình kỹ thuật và an toàn của hệ thống.
Để tránh hiểu sai thông số của ET120, cần phân biệt giữa phát hiện khí và đo nồng độ khí chính xác.
Phạm vi 50–10.000 ppm là thông số phạm vi phát hiện được công bố dựa trên methane. Tín hiệu LED và âm thanh hỗ trợ người vận hành xác định mức phản ứng tương đối của thiết bị.
ET120 vì vậy phù hợp với vai trò:
Leak Detection → Localization → Further Inspection
thay vì được xem như một thiết bị phân tích khí định lượng cho mọi loại khí.
Trong môi trường có nguy cơ cháy nổ, người vận hành cũng cần tuân thủ quy trình an toàn của công trường và hệ thống gas đang kiểm tra.
Klein Tools ET120 phù hợp với các nhóm người dùng như:
| Đối tượng | Ứng dụng |
|---|---|
| Kỹ thuật viên HVAC | Kiểm tra hệ thống và thiết bị sử dụng khí cháy |
| Thợ đường ống | Kiểm tra đường ống, van và mối nối |
| Kỹ thuật viên bảo trì | Khoanh vùng vị trí nghi ngờ rò rỉ |
| Nhân viên kiểm tra công trình | Kiểm tra khu vực có nguy cơ khí cháy |
| Đơn vị bảo trì thiết bị gas | Kiểm tra trước/sau bảo trì |
| Đội kỹ thuật công nghiệp | Kiểm tra nhanh tại các điểm nghi ngờ |
| Thông số | Giá trị |
|---|---|
| Model | ET120 |
| Loại | Combustible Gas Leak Detector |
| Cảm biến | Electrochemical |
| Khí tham chiếu | Methane |
| Khí có thể phát hiện | Methane, propane, butane |
| Phạm vi phát hiện | 50–10.000 ppm |
| High Sensitivity | 50–1.000 ppm |
| Low Sensitivity | 1.000–10.000 ppm |
| Hiệu chuẩn zero ban đầu | Khoảng 50 giây |
| Thời gian đáp ứng | Khoảng 3 giây |
| Cảnh báo âm thanh | 85 dB |
| Cảnh báo trực quan | 5 LED đỏ |
| Đầu dò | 18 inch / 457 mm |
| Độ ẩm vận hành | 80% RH, không ngưng tụ |
| Nhiệt độ vận hành | 0–50 °C |
| Nhiệt độ bảo quản | -20–50 °C |
| Pin | 4 × AAA |
| Auto Power-Off | 10 phút |
| Chống rơi | 6,6 ft / khoảng 2 m |
| Tripod mount | 1/4-20 UNC |
| Độ cao vận hành | 2.000 m |
| Tuổi thọ cảm biến dự kiến | 5–7 năm |
| Kích thước | 8,11 × 1,75 × 2,72 inch |
Klein Tools ET120 được cung cấp cùng các phụ kiện cơ bản:
ET120 được thiết kế để phát hiện các khí cháy như methane, propane và butane. Phạm vi 50–10.000 ppm được tham chiếu dựa trên methane.
Theo thông số được cung cấp, chế độ High Sensitivity có phạm vi khoảng 50–1.000 ppm, với mức phát hiện thấp tới khoảng 50 ppm đối với methane.
Có. High Sensitivity khoảng 50–1.000 ppm và Low Sensitivity khoảng 1.000–10.000 ppm.
Đầu dò cổ ngỗng mềm dài 18 inch, tương đương khoảng 457 mm.
Có. Thiết bị sử dụng cảnh báo âm thanh khoảng 85 dB, kết hợp với 5 LED đỏ.
Có. Thiết bị thực hiện automatic zero-point calibration khi khởi động, với thời gian ban đầu khoảng 50 giây.
Sau khi hoàn tất hiệu chuẩn, thời gian đáp ứng được công bố khoảng 3 giây.
Thiết bị sử dụng 4 pin AAA.
Có. Auto Power-Off sẽ tắt thiết bị sau khoảng 10 phút không sử dụng.
Có. Đây là một trong những nhóm ứng dụng chính của thiết bị, cùng với kiểm tra đường ống gas, plumbing, bảo trì và kiểm tra công trình.
| Thông số | Giá trị |
|---|---|
| Model | ET120 |
| Loại | Combustible Gas Leak Detector |
| Cảm biến | Electrochemical |
| Khí tham chiếu | Methane |
| Khí có thể phát hiện | Methane, propane, butane |
| Phạm vi phát hiện | 50–10.000 ppm |
| High Sensitivity | 50–1.000 ppm |
| Low Sensitivity | 1.000–10.000 ppm |
| Hiệu chuẩn zero ban đầu | Khoảng 50 giây |
| Thời gian đáp ứng | Khoảng 3 giây |
| Cảnh báo âm thanh | 85 dB |
| Cảnh báo trực quan | 5 LED đỏ |
| Đầu dò | 18 inch / 457 mm |
| Độ ẩm vận hành | 80% RH, không ngưng tụ |
| Nhiệt độ vận hành | 0–50 °C |
| Nhiệt độ bảo quản | -20–50 °C |
| Pin | 4 × AAA |
| Auto Power-Off | 10 phút |
| Chống rơi | 6,6 ft / khoảng 2 m |
| Tripod mount | 1/4-20 UNC |
| Độ cao vận hành | 2.000 m |
| Tuổi thọ cảm biến dự kiến | 5–7 năm |
| Kích thước | 8,11 × 1,75 × 2,72 inch |
