Klein Tools ET160 phát hiện rò rỉ môi chất lạnh CFC, HFC, HCFC và hỗn hợp từ 100–3000 ppm, đầu dò 45,7 cm, cảnh báo LED và âm thanh, phù hợp HVAC/R.
Refrigerant Gas Leak Detector, ET160
Klein Tools ET160 là máy dò rò rỉ môi chất lạnh chuyên dụng, được thiết kế để phát hiện sự hiện diện của các loại môi chất lạnh thuộc nhóm CFC, HFC, HCFC và hỗn hợp môi chất lạnh trong hệ thống lạnh, điều hòa không khí và thiết bị HVAC/R.
Thiết bị có khả năng phát hiện môi chất lạnh ở mức thấp từ 100 ppm, với phạm vi phát hiện được công bố từ 100 đến 3000 ppm tùy chế độ độ nhạy. Khi nồng độ môi chất lạnh tăng, cảnh báo bằng đèn LED và âm thanh cũng tăng theo, giúp kỹ thuật viên nhanh chóng nhận biết khu vực có khả năng xảy ra rò rỉ.

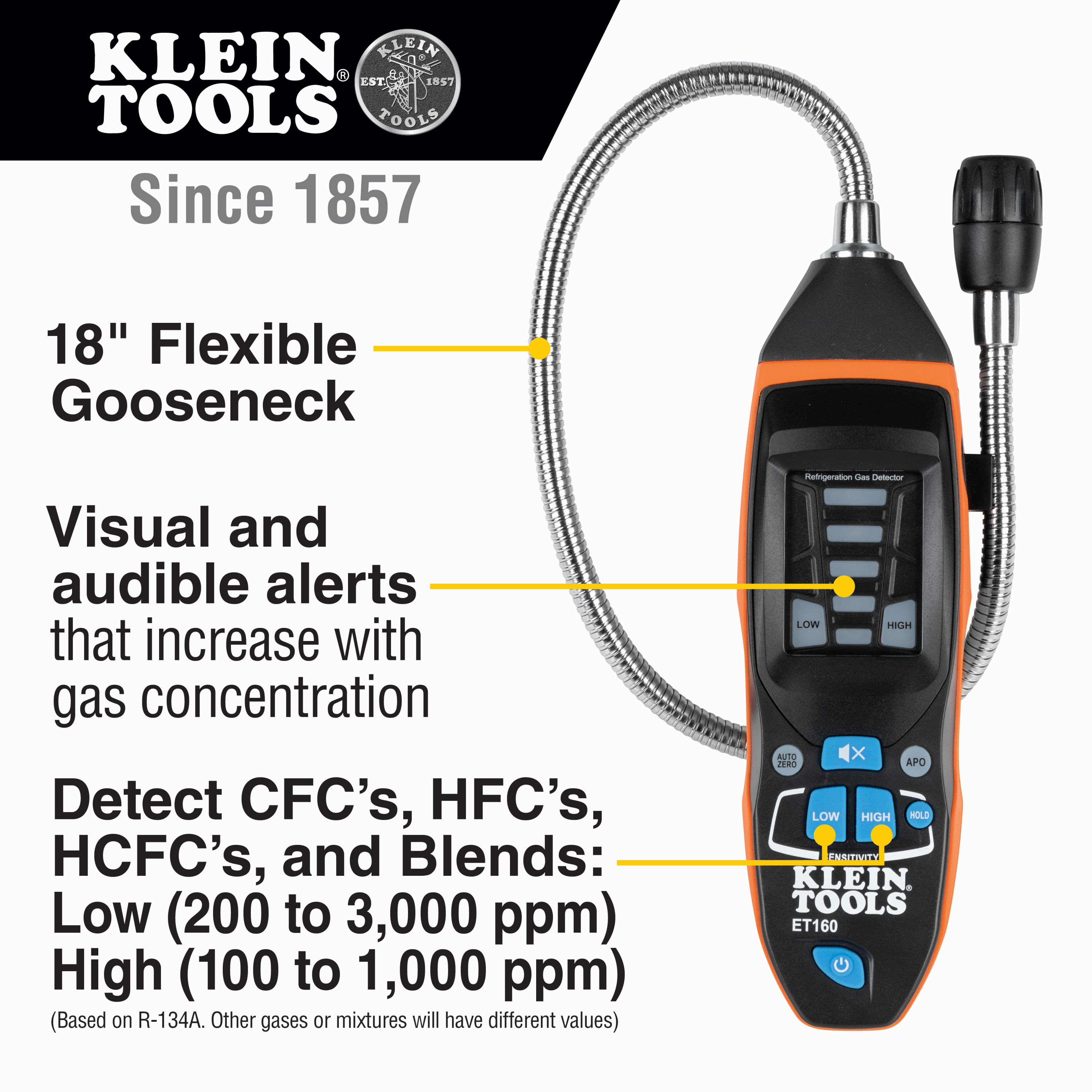

ET160 được trang bị đầu dò cổ ngỗng dài 18 inch (45,7 cm), cho phép tiếp cận các vị trí khó quan sát hoặc khó đưa thiết bị vào trực tiếp. Máy cũng có chức năng tự động hiệu chuẩn điểm 0 khi khởi động, giữ kết quả, tắt âm thanh và cảnh báo pin yếu.
Với thiết kế thân polycarbonate, khả năng chịu rơi từ 2 m, tự động tắt nguồn sau 10 phút không hoạt động và sử dụng 4 pin AAA, ET160 phù hợp cho công tác kiểm tra, bảo trì và tìm kiếm vị trí rò rỉ trong hệ thống lạnh.
Lưu ý: ET160 được thiết kế để phát hiện môi chất lạnh, không nên hiểu là máy dò tất cả các loại khí cháy hoặc khí độc. Việc lựa chọn thiết bị phải dựa trên đúng loại khí/môi chất cần phát hiện và yêu cầu của hệ thống.
Rò rỉ môi chất lạnh là một trong những vấn đề thường gặp trong hệ thống điều hòa không khí, thiết bị lạnh và các hệ thống HVAC/R.
Một điểm rò rỉ nhỏ có thể khó phát hiện bằng mắt thường. Trong nhiều trường hợp, kỹ thuật viên cần một thiết bị có khả năng nhận biết sự hiện diện của môi chất lạnh tại khu vực nghi ngờ.
Klein Tools ET160 được phát triển cho mục đích này.
Thiết bị sử dụng đầu dò cảm biến để kiểm tra không khí xung quanh khu vực cần kiểm tra. Khi phát hiện môi chất lạnh thuộc phạm vi hỗ trợ, máy đưa ra cảnh báo bằng:
Điều này giúp kỹ thuật viên khoanh vùng khu vực cần kiểm tra sâu hơn.
Klein Tools ET160 được công bố để phát hiện:
Như vậy, ET160 không chỉ được thiết kế cho một loại môi chất lạnh duy nhất.
Khả năng phát hiện nhiều nhóm môi chất giúp thiết bị có thể được sử dụng trong nhiều hệ thống HVAC/R khác nhau, tùy thuộc vào loại môi chất thực tế và điều kiện vận hành của thiết bị.
Một trong những thông số quan trọng của ET160 là phạm vi phát hiện môi chất lạnh:
100–3000 ppm
Theo thông tin sản phẩm, thiết bị có thể phát hiện một số môi chất lạnh thông dụng từ mức thấp khoảng 100 ppm.
Phạm vi này được chia thành hai mức độ nhạy:
| Chế độ | Phạm vi công bố |
|---|---|
| Độ nhạy cao | 100–1000 ppm |
| Độ nhạy thấp | 200–3000 ppm |
Các giá trị trên được xác định dựa trên môi chất tham chiếu R-134A theo thông tin sản phẩm.
Việc có hai mức độ nhạy giúp kỹ thuật viên lựa chọn chế độ phù hợp với mục đích kiểm tra và mức độ nghi ngờ rò rỉ.
ET160 cung cấp hai chế độ độ nhạy.
Chế độ này phù hợp khi cần tìm kiếm các dấu hiệu rò rỉ có nồng độ tương đối thấp.
Trong quá trình kiểm tra, kỹ thuật viên có thể sử dụng chế độ độ nhạy cao để hỗ trợ xác định khu vực có khả năng xuất hiện lượng môi chất lạnh nhỏ.
Chế độ này có phạm vi phát hiện cao hơn và có thể hữu ích khi khu vực kiểm tra có nồng độ môi chất lạnh lớn hơn.
Hai mức độ nhạy giúp ET160 linh hoạt hơn trong quá trình tìm kiếm và khoanh vùng điểm rò rỉ.
ET160 sử dụng hệ thống cảnh báo trực quan và âm thanh.
Khi nồng độ môi chất lạnh được phát hiện tăng lên, mức cảnh báo cũng tăng theo.
Điều này giúp kỹ thuật viên nhận biết xu hướng thay đổi của nồng độ khi di chuyển đầu dò qua các vị trí khác nhau.
Về mặt thao tác, hệ thống cảnh báo này có thể hỗ trợ quá trình:
Phát hiện → khoanh vùng → xác định khu vực nghi ngờ → kiểm tra chuyên sâu.
Cần lưu ý rằng tín hiệu của máy nên được sử dụng để hỗ trợ xác định khu vực rò rỉ; vị trí chính xác của điểm rò cần được xác minh bằng phương pháp phù hợp với hệ thống và quy trình bảo trì.

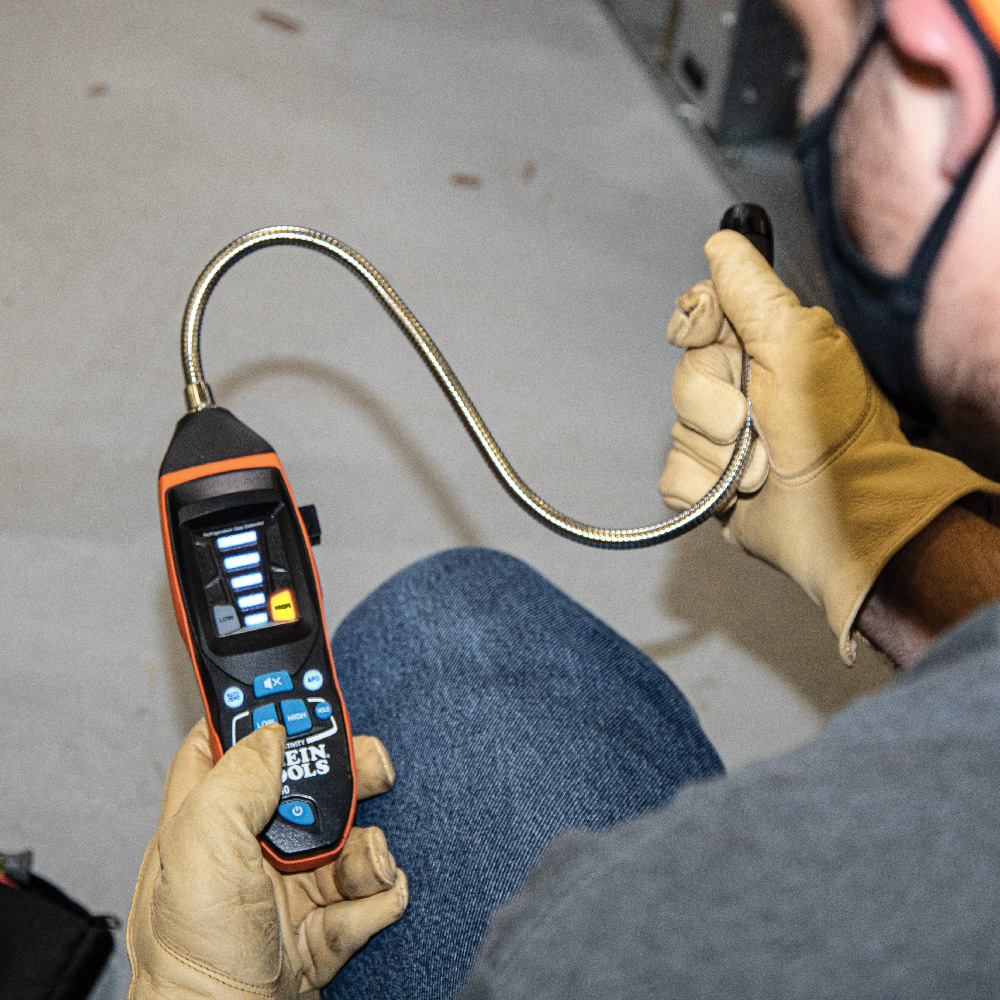

Một trong những đặc điểm nổi bật của ET160 là đầu dò dạng cổ ngỗng dài 18 inch, tương đương khoảng:
45,7 cm
Thiết kế này giúp đầu cảm biến có thể tiếp cận những vị trí mà thân máy không thể đưa vào trực tiếp.
Ví dụ:
Đầu dò dài cũng giúp người vận hành giữ thân thiết bị ở vị trí thuận tiện trong khi đưa cảm biến đến khu vực cần kiểm tra.
ET160 được trang bị chức năng:
Tự động hiệu chuẩn điểm 0 khi khởi động.
Chức năng này giúp thiết bị thiết lập điểm tham chiếu ban đầu trước khi bắt đầu kiểm tra.
Đối với thiết bị dò khí, việc thiết lập điểm tham chiếu phù hợp là một yếu tố quan trọng để hệ thống cảm biến có thể nhận biết sự thay đổi của môi trường trong quá trình kiểm tra.
Người sử dụng vẫn cần tuân thủ hướng dẫn vận hành của nhà sản xuất, đặc biệt về điều kiện khởi động và môi trường phù hợp cho quá trình hiệu chuẩn.
ET160 có chức năng giữ tín hiệu.
Tùy tình huống sử dụng, chức năng này có thể hỗ trợ người vận hành duy trì thông tin cảnh báo để dễ quan sát hoặc ghi nhận trong quá trình kiểm tra.
Đây là một tính năng hữu ích khi:
ET160 được trang bị chức năng tắt âm thanh.
Trong một số môi trường làm việc, cảnh báo âm thanh liên tục có thể gây bất tiện hoặc khó khăn khi cần tập trung vào chỉ báo trực quan.
Chức năng tắt âm thanh cho phép người dùng lựa chọn phương thức cảnh báo phù hợp hơn với điều kiện kiểm tra.
ET160 có chỉ báo pin yếu.
Đây là tính năng quan trọng đối với thiết bị sử dụng pin vì năng lượng nguồn ảnh hưởng trực tiếp đến khả năng vận hành của thiết bị.
Khi pin yếu, người sử dụng cần kiểm tra và thay pin theo hướng dẫn thay vì tiếp tục sử dụng thiết bị trong tình trạng nguồn không đảm bảo.
ET160 sử dụng:
4 pin AAA.
Để hạn chế tiêu hao pin, ET160 có chức năng:
Tự động tắt nguồn sau 10 phút không hoạt động.
Tính năng này đặc biệt hữu ích trong môi trường bảo trì, nơi thiết bị có thể được bật trong quá trình chuẩn bị nhưng chưa sử dụng ngay.
Tự động tắt nguồn giúp:

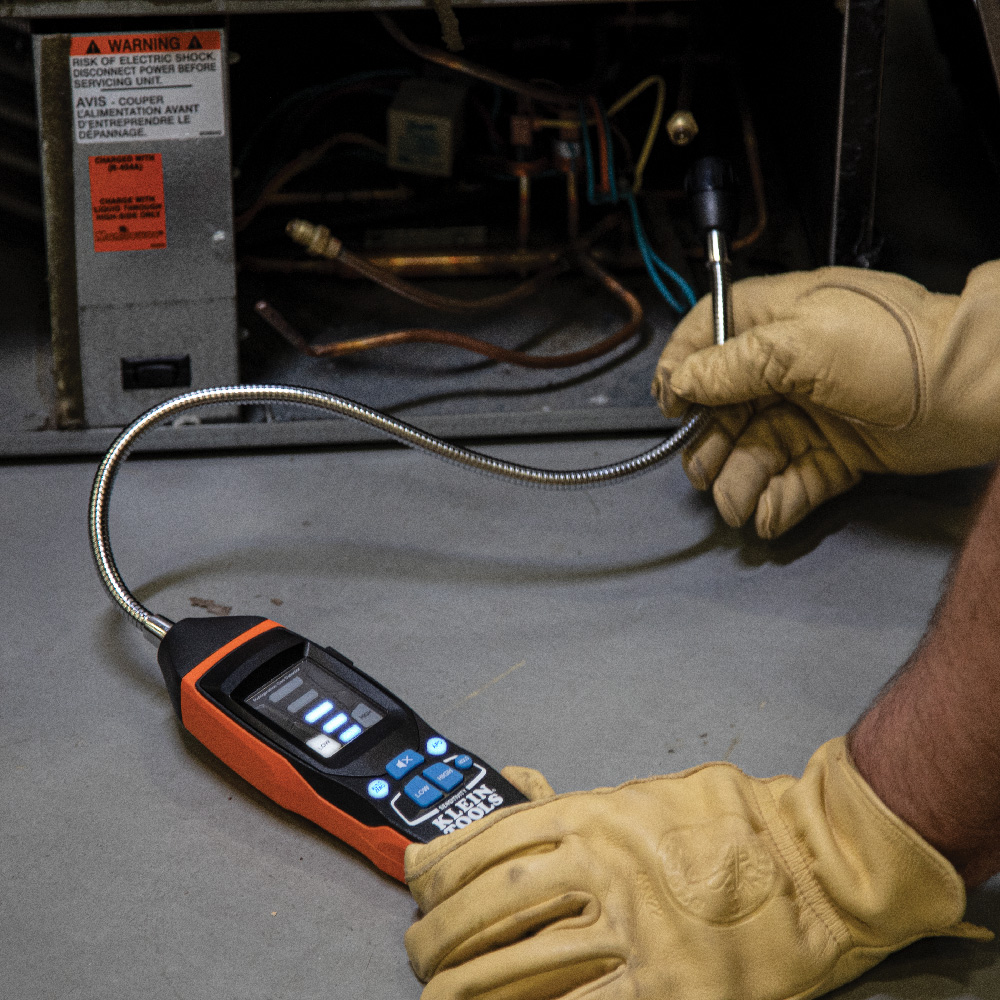

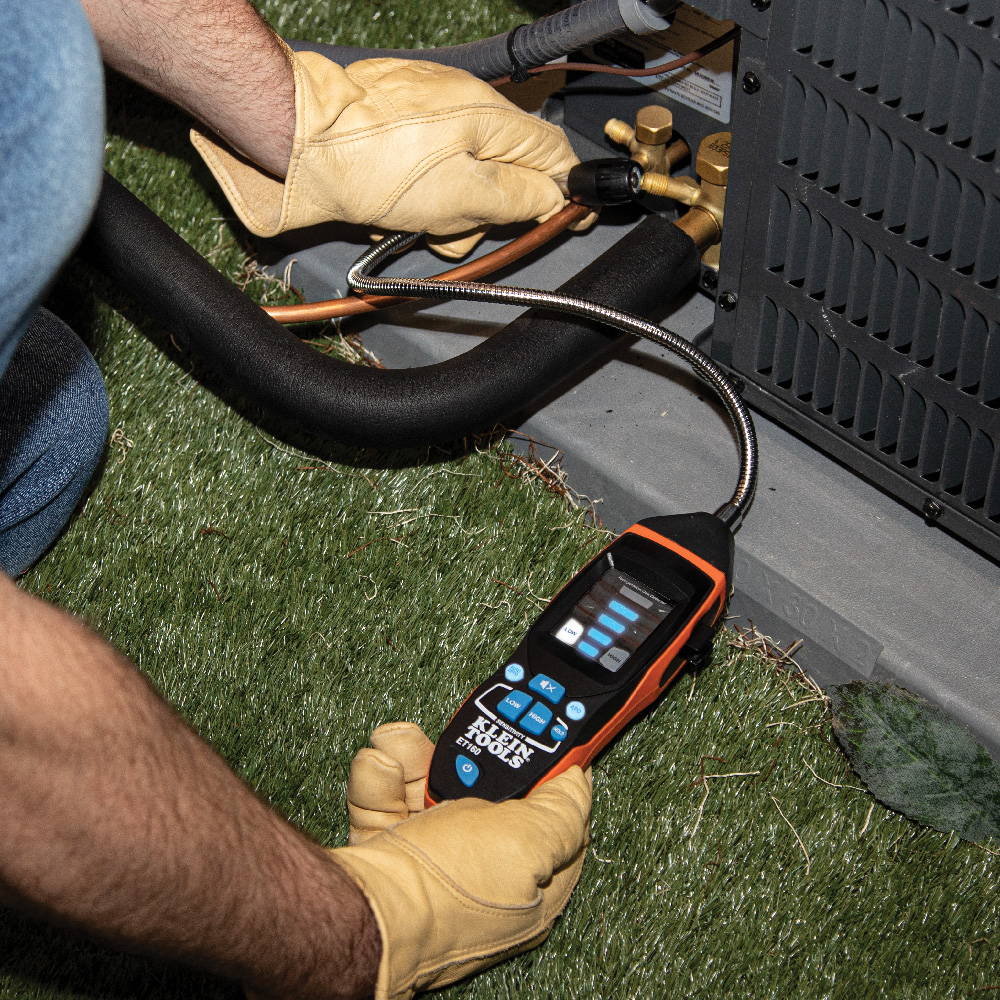

ET160 có thể được sử dụng để hỗ trợ kiểm tra các hệ thống điều hòa không khí có sử dụng môi chất lạnh thuộc phạm vi thiết bị hỗ trợ.
Các khu vực có thể cần kiểm tra gồm:
Thiết bị giúp kỹ thuật viên nhanh chóng khoanh vùng trước khi thực hiện bước kiểm tra xác nhận.

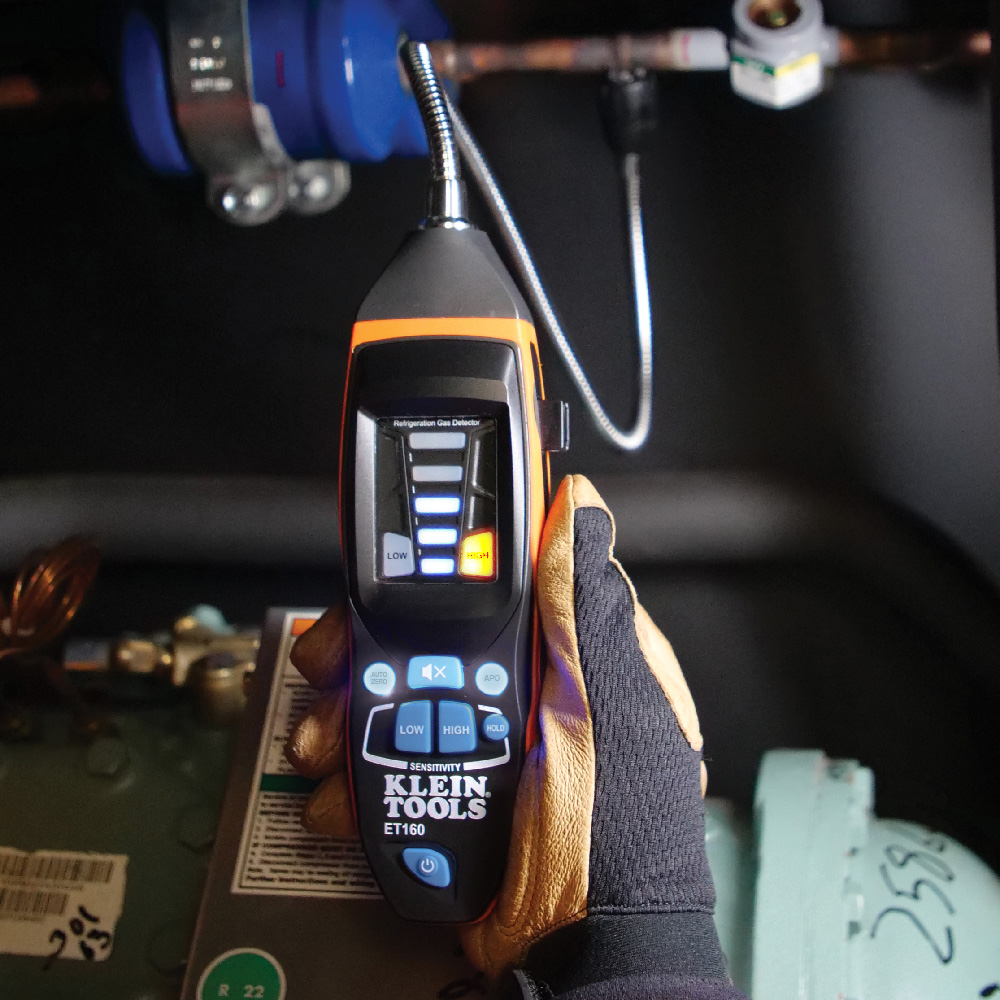

Trong hệ thống lạnh công nghiệp, đường ống môi chất có thể chạy qua nhiều khu vực và được kết nối với nhiều thiết bị.
Một điểm rò nhỏ có thể khó xác định bằng quan sát trực tiếp.
ET160 có thể được sử dụng như thiết bị hỗ trợ trong chương trình bảo trì định kỳ nhằm phát hiện sớm dấu hiệu bất thường.
Các nhóm thiết bị có thể liên quan gồm:
HVAC/R bao gồm các hệ thống:
Heating – Ventilation – Air Conditioning – Refrigeration
Trong các hệ thống này, tình trạng rò rỉ môi chất lạnh có thể ảnh hưởng đến hiệu suất vận hành và yêu cầu bảo trì.
ET160 có thể đóng vai trò là thiết bị hỗ trợ trong quy trình:
Kiểm tra định kỳ → phát hiện dấu hiệu bất thường → khoanh vùng → xác nhận điểm rò → sửa chữa → kiểm tra lại.
Thiết bị không thay thế các phương pháp xác nhận rò rỉ chuyên dụng khác khi dự án hoặc quy trình bảo trì yêu cầu.
ET160 sử dụng vỏ polycarbonate kết hợp các linh kiện điện tử bên trong.
Polycarbonate được sử dụng rộng rãi cho thiết bị cầm tay nhờ đặc tính:
Thiết kế này kết hợp với khả năng chịu rơi 2 m, giúp ET160 phù hợp hơn với môi trường công trường và bảo trì.
ET160 được công bố có khả năng chịu rơi:
6,6 ft ≈ 2 m
Đây là một đặc điểm hữu ích đối với thiết bị cầm tay sử dụng tại:
Sau khi thiết bị chịu va đập mạnh hoặc rơi từ độ cao đáng kể, cần kiểm tra tình trạng thiết bị trước khi tiếp tục sử dụng.
ET160 được công bố là phù hợp với phép thử theo EN 14624:2020.
EN 14624 là tiêu chuẩn liên quan đến hiệu suất của thiết bị dò rò rỉ và thiết bị giám sát môi chất lạnh trong lĩnh vực lạnh và điều hòa không khí.
Thông tin về tiêu chuẩn là một yếu tố quan trọng khi lựa chọn thiết bị cho công việc HVAC/R chuyên nghiệp.
Tuy nhiên, cần phân biệt giữa:
“thiết bị được thử nghiệm/phù hợp với yêu cầu thử nghiệm của tiêu chuẩn”
và
“thiết bị phù hợp cho mọi loại môi chất và mọi điều kiện vận hành”.
Việc lựa chọn vẫn phải dựa trên loại môi chất, điều kiện hệ thống và hướng dẫn kỹ thuật của nhà sản xuất.
Theo thông số được cung cấp, ET160 có kích thước tổng thể:
| Hạng mục | Thông số |
|---|---|
| Chiều dài | 71,9 cm |
| Chiều cao | 4,6 cm |
| Chiều rộng | 6,3 cm |
| Khối lượng | 425 g |
Chiều dài tổng thể bao gồm cả phần đầu dò dạng cổ ngỗng.
Khối lượng khoảng 425 g giúp thiết bị vẫn đủ gọn để sử dụng bằng tay trong quá trình kiểm tra tại hiện trường.
| Hạng mục | Thông số |
|---|---|
| Mã sản phẩm | ET160 |
| Loại thiết bị | Máy dò rò rỉ môi chất lạnh |
| Môi chất phát hiện | CFC, HFC, HCFC và hỗn hợp |
| Phạm vi phát hiện | 100–3000 ppm |
| Độ nhạy cao | 100–1000 ppm |
| Độ nhạy thấp | 200–3000 ppm |
| Môi chất tham chiếu | R-134A |
| Đầu dò | Cổ ngỗng |
| Chiều dài đầu dò | 18 inch / 45,7 cm |
| Cảnh báo | Đèn LED + âm thanh |
| Hiển thị | Đèn LED |
| Hiệu chuẩn điểm 0 | Tự động khi khởi động |
| Giữ tín hiệu | Có |
| Tắt âm thanh | Có |
| Cảnh báo pin yếu | Có |
| Tự động tắt nguồn | Sau 10 phút không hoạt động |
| Vỏ | Polycarbonate |
| Pin | 4 × AAA |
| Chịu rơi | 2 m |
| Tiêu chuẩn thử nghiệm | EN 14624:2020 |
| Chiều dài tổng thể | 71,9 cm |
| Chiều cao | 4,6 cm |
| Chiều rộng | 6,3 cm |
| Khối lượng | 425 g |
| Bộ sản phẩm | Máy dò, pin, túi đựng, hướng dẫn |

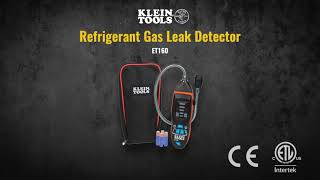

Khi cung cấp, ET160 bao gồm:
Túi đựng giúp bảo quản thiết bị và phụ kiện trong quá trình vận chuyển hoặc lưu trữ.
Một quy trình tổng quát có thể được tổ chức theo các bước:
Trước khi sử dụng, cần xác định môi chất lạnh đang được sử dụng trong hệ thống.
Kiểm tra tình trạng máy, đầu dò và pin.
Để thiết bị thực hiện quá trình thiết lập điểm 0 tự động theo hướng dẫn của nhà sản xuất.
Chọn mức độ nhạy phù hợp với mục đích kiểm tra.
Đưa đầu dò đến khu vực cần kiểm tra theo khoảng cách và phương pháp được hướng dẫn.
Theo dõi đèn LED và âm thanh.
Nếu tín hiệu tăng, tiếp tục kiểm tra để thu hẹp khu vực nghi ngờ.
Sử dụng phương pháp xác nhận phù hợp với quy trình bảo trì của hệ thống.
Quy trình thực tế phải tuân thủ hướng dẫn của nhà sản xuất và quy định an toàn tại nơi làm việc.
Một hệ thống HVAC/R không nên chỉ được kiểm tra khi đã xảy ra sự cố.
Kiểm tra định kỳ giúp doanh nghiệp phát hiện sớm dấu hiệu bất thường và lập kế hoạch bảo trì.
ET160 có thể được đưa vào chương trình:
Việc phát hiện sớm có thể giúp kỹ thuật viên nhanh chóng xác định khu vực cần kiểm tra sâu hơn.
Cho phép hỗ trợ phát hiện nồng độ môi chất lạnh tương đối thấp theo điều kiện thử nghiệm được công bố.
Hỗ trợ CFC, HFC, HCFC và hỗn hợp.
Cho phép lựa chọn phạm vi kiểm tra phù hợp.
Tiếp cận thuận tiện hơn với vị trí khó thao tác.
Giúp nhận biết tín hiệu nhanh.
Thuận tiện khi bắt đầu kiểm tra.
Giúp tiết kiệm pin.
Phù hợp hơn với môi trường sử dụng hiện trường.
Được công bố phù hợp với phép thử theo tiêu chuẩn này.
Không phải mọi máy dò khí đều phù hợp với mọi loại khí.
Khi lựa chọn thiết bị, nên xác định:
Đối với ET160, cần đặc biệt lưu ý rằng đây là máy dò môi chất lạnh, không phải thiết bị đa khí dùng để phát hiện tùy ý các loại khí cháy, khí độc hoặc khí thiếu oxy.
ET160 là máy dò rò rỉ môi chất lạnh dùng để phát hiện CFC, HFC, HCFC và các hỗn hợp môi chất lạnh thuộc phạm vi hỗ trợ.
Thiết bị được công bố có thể phát hiện từ 100 ppm trong chế độ độ nhạy cao, với phạm vi tổng thể đến 3000 ppm tùy chế độ.
Có. Độ nhạy cao được công bố ở mức 100–1000 ppm, trong khi độ nhạy thấp ở mức 200–3000 ppm, dựa trên R-134A.
Có. Thiết bị có đầu dò dạng cổ ngỗng dài 18 inch, tương đương 45,7 cm.
Có. Máy sử dụng cả cảnh báo âm thanh và đèn LED, trong đó mức cảnh báo tăng theo nồng độ môi chất lạnh được phát hiện.
Có. Thiết bị có chức năng tự động hiệu chuẩn điểm 0 khi khởi động.
Có. Máy tự động tắt sau khoảng 10 phút không hoạt động để hỗ trợ tiết kiệm pin.
ET160 sử dụng 4 pin AAA.
Theo thông tin sản phẩm, thiết bị có khả năng chịu rơi từ 2 m.
Có. Thiết bị được thiết kế để phát hiện rò rỉ môi chất lạnh và phù hợp với các ứng dụng HVAC/R trong phạm vi loại môi chất được hỗ trợ.
Không nên gọi ET160 là máy dò khí gas đa năng hoặc máy dò khí cháy. Sản phẩm được thiết kế chuyên cho môi chất lạnh CFC, HFC, HCFC và hỗn hợp theo phạm vi công bố.
Klein Tools ET160 là máy dò rò rỉ môi chất lạnh dành cho công tác kiểm tra và bảo trì hệ thống điều hòa không khí, điện lạnh và HVAC/R.
Thiết bị nổi bật với khả năng phát hiện môi chất lạnh từ 100 ppm, phạm vi đến 3000 ppm, hai mức độ nhạy, đầu dò cổ ngỗng dài 45,7 cm, cảnh báo bằng âm thanh và đèn LED, cùng chức năng tự động hiệu chuẩn điểm 0.
Các thông số chính gồm:
Đối với các đội bảo trì HVAC/R, nhà thầu cơ điện, đơn vị vận hành nhà máy và kỹ thuật viên điện lạnh, ET160 có thể được sử dụng như một thiết bị hỗ trợ phát hiện và khoanh vùng rò rỉ môi chất lạnh, trước khi thực hiện bước xác nhận và sửa chữa theo quy trình kỹ thuật.
