Pa lăng xích điện KONDO HHBB Hook Type Electric Chain Hoist là thiết bị nâng hạ sử dụng động cơ điện và xích tải, được thiết kế cho các ứng dụng cần nâng vật nặng trong nhà máy, xưởng cơ khí, khu vực lắp ráp và những công trình có không gian lắp đặt hạn chế.
Pa lăng xích điện KONDO HHBB Hook Type Electric Chain Hoist là thiết bị nâng hạ sử dụng động cơ điện, xích tải hợp kim và móc treo, được giới thiệu cho các ứng dụng nâng hạ vật tư, chi tiết máy và thiết bị trong nhà máy, xưởng cơ khí, dây chuyền sản xuất và khu vực lắp đặt công nghiệp. Điểm đáng chú ý của dòng HHBB là thiết kế hướng đến việc giảm khoảng cách giữa thân pa lăng và đường chạy dầm, giúp doanh nghiệp xem xét tối ưu không gian nâng hạ tại những vị trí có chiều cao lắp đặt hạn chế.
Theo bảng thông số kỹ thuật được cung cấp, dòng KONDO HHBB có các model với tải trọng danh định từ 0,5 đến 5 tấn, chiều cao nâng tiêu chuẩn ghi trong bảng là 3 m, cùng nhiều cấu hình tốc độ nâng, công suất động cơ và số nhánh xích khác nhau. Khả năng cung cấp các mức tải trọng lớn hơn và những tùy chọn điện áp khác cần được xác nhận bằng catalogue chính thức của nhà sản xuất.
Đối với doanh nghiệp sản xuất, nhà thầu cơ điện, đơn vị chế tạo máy và bộ phận bảo trì nhà máy, việc lựa chọn pa lăng không chỉ dựa vào tải trọng nâng. Các yếu tố như chiều cao nâng hữu ích, chế độ làm việc, tốc độ nâng, kết cấu dầm, nguồn điện, hệ thống phanh và điều kiện môi trường đều ảnh hưởng đến hiệu quả sử dụng và an toàn vận hành.
Pa lăng xích điện là thiết bị nâng hạ cơ giới, trong đó động cơ điện truyền lực qua hệ thống truyền động để kéo xích tải, làm thay đổi vị trí của móc nâng và vật được treo. Thiết bị thường được sử dụng tại những vị trí cần thực hiện thao tác nâng hạ lặp lại, giảm sức lao động thủ công và cải thiện khả năng kiểm soát quá trình di chuyển tải theo phương thẳng đứng.
Dòng KONDO HHBB được giới thiệu với cấu hình Hook Type, tức kiểu treo bằng móc. Thiết bị có thể được lắp tại điểm treo phù hợp hoặc kết hợp với xe con tương thích khi ứng dụng yêu cầu di chuyển ngang trên dầm.
Theo tài liệu giới thiệu, dòng sản phẩm hướng đến các khu vực cần tận dụng không gian phía dưới kết cấu mái hoặc dầm đỡ. Đây là đặc điểm có ý nghĩa trong các nhà xưởng hiện hữu, khu vực cải tạo dây chuyền và công trình có giới hạn về chiều cao lắp đặt.
Một điểm cần phân biệt trong quá trình lựa chọn là pa lăng dạng móc treo không đồng nghĩa với pa lăng đã tích hợp sẵn xe con di chuyển. Cấu hình móc treo, xe con đẩy tay, xe con kéo tay hay xe con chạy điện cần được xác định theo mã sản phẩm và phương án lắp đặt cụ thể.
| Hạng mục | Thông tin theo tài liệu cung cấp |
|---|---|
| Thương hiệu | KONDO |
| Dòng sản phẩm | HHBB |
| Tên tiếng Anh | Hook Type Electric Chain Hoist |
| Tên tiếng Việt | Pa lăng xích điện móc treo |
| Cơ cấu nâng | Động cơ điện kết hợp hệ thống truyền động và xích tải |
| Cơ cấu treo | Móc treo |
| Dải tải trọng trong bảng thông số | 0,5–5 tấn |
| Chiều cao nâng trong bảng | 3 m |
| Số nhánh xích | 1 hoặc 2, tùy model |
| Phụ kiện tùy chọn được đề cập | Xe con, giới hạn hành trình, giới hạn quá tải, điều khiển từ xa |
| Tình trạng xác minh | Thông số cần được đối chiếu với catalogue chính thức trước khi đặt hàng |
Để đánh giá một thiết bị nâng hạ, cần xem xét tổng thể từ kết cấu thân máy, động cơ, phanh, hệ thống truyền động, xích tải đến móc nâng và mạch điều khiển. Mỗi bộ phận đảm nhiệm một chức năng riêng nhưng phải hoạt động đồng bộ để thiết bị nâng hạ tải theo thiết kế.

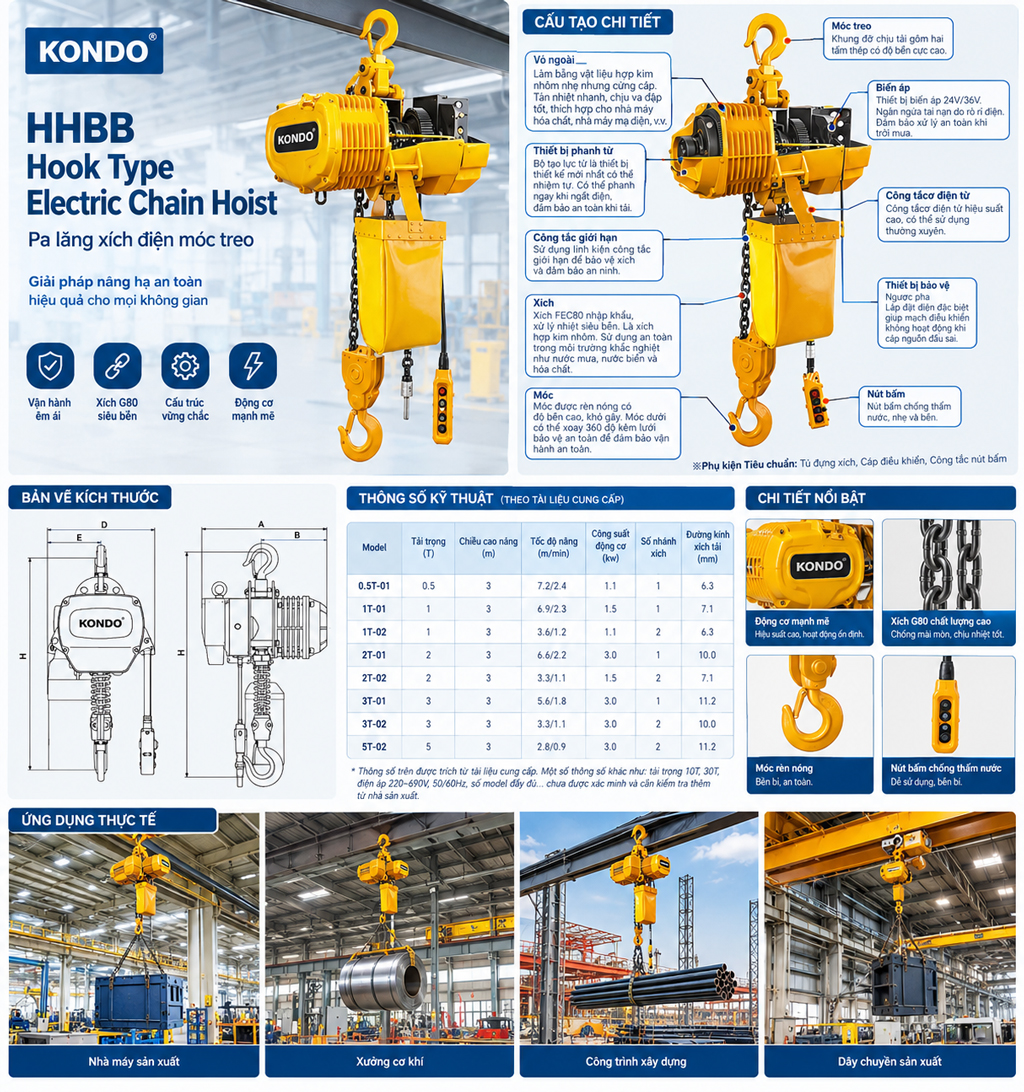

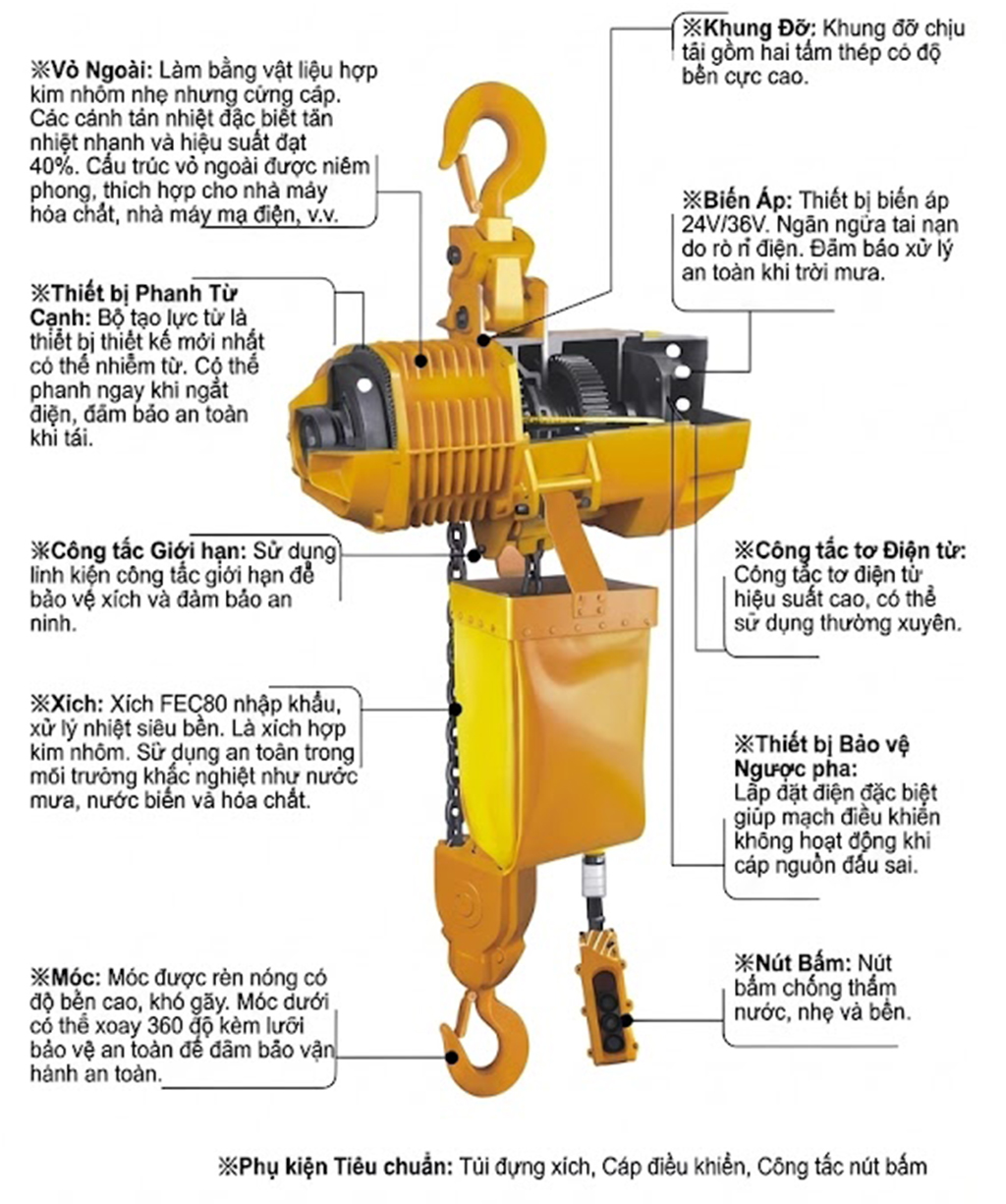

Hình ảnh cấu tạo được cung cấp thể hiện thân pa lăng có dạng nhỏ gọn, bề mặt màu vàng cam, kết hợp các gân tản nhiệt và cụm cơ khí được bố trí trong kết cấu bảo vệ.
Theo mô tả nguồn, vỏ ngoài sử dụng hợp kim nhôm. Tuy nhiên, thành phần hợp kim, độ dày, cấp bảo vệ chống bụi nước và các chỉ tiêu cơ tính chưa được xác minh bằng tài liệu vật liệu chính thức.
Từ góc độ ứng dụng, thiết kế thân máy cần được đánh giá cùng với không gian lắp đặt, khả năng tiếp cận để bảo trì, hướng thoát nhiệt và điều kiện môi trường tại vị trí làm việc.
Không nên suy ra cấp chống nước, khả năng chống ăn mòn hoặc khả năng sử dụng ngoài trời chỉ từ hình dạng vỏ máy hay thông tin quảng bá.
Động cơ điện cung cấp năng lượng cho cơ cấu nâng. Hệ thống truyền động chuyển đổi chuyển động của động cơ thành chuyển động kéo xích, qua đó nâng hoặc hạ vật tải.
Bảng thông số hiện có ghi công suất động cơ từ 1,1 đến 3,0 kW cho các model được liệt kê. Các giá trị này phải được xem theo từng mã sản phẩm, không sử dụng một mức công suất chung cho toàn bộ dòng HHBB.
Công suất động cơ cũng không phải căn cứ duy nhất để xác định tải trọng nâng. Tải trọng định mức của pa lăng phải được xác nhận theo thiết kế tổng thể, hệ thống truyền động, xích tải, cơ cấu phanh và các điều kiện vận hành do nhà sản xuất quy định.
Khi lựa chọn thiết bị cho dây chuyền sản xuất, doanh nghiệp nên đối chiếu công suất với tải trọng, tốc độ nâng, tần suất khởi động và chế độ làm việc dự kiến.
Phanh là bộ phận có vai trò quan trọng trong việc dừng và giữ tải khi thiết bị ngừng chuyển động. Tài liệu giới thiệu KONDO HHBB đề cập cơ cấu phanh động cơ tác động trực tiếp và hình cấu tạo mô tả bộ phanh từ.
Về nguyên tắc vận hành, hệ thống phanh phải phù hợp với thiết kế của pa lăng, đáp ứng yêu cầu dừng tải và duy trì trạng thái an toàn trong các điều kiện làm việc được quy định.
Tuy nhiên, chưa có dữ liệu xác minh về cấu tạo chi tiết, mô-men phanh, chu kỳ thử phanh hoặc khả năng hoạt động trong các tình huống sự cố cụ thể. Vì vậy, không nên sử dụng các mô tả chung để thay thế hướng dẫn vận hành chính thức.
Trước khi đưa thiết bị vào hoạt động, cần kiểm tra chức năng phanh, tình trạng cơ khí, hệ thống điều khiển và các yêu cầu kiểm tra định kỳ theo tài liệu của nhà sản xuất.
Xích tải là bộ phận trực tiếp truyền lực nâng giữa cơ cấu kéo xích và cụm móc tải. Chất lượng xích, độ tương thích với cơ cấu truyền động và tình trạng sử dụng ảnh hưởng trực tiếp đến an toàn nâng hạ.
Tài liệu giới thiệu đề cập xích hợp kim cấp G80, đồng thời mô tả xích FEC80 nhập khẩu và xử lý nhiệt. Bảng thông số cung cấp đường kính xích từ 6,3 đến 11,2 mm, tùy model.
Các giá trị đường kính và số nhánh xích trong bảng được giữ nguyên theo nguồn. Chưa có đủ hồ sơ để xác minh độc lập xuất xứ, chứng chỉ vật liệu hoặc các đặc tính cơ tính của xích.
Một lưu ý quan trọng là không thể xác định tải trọng cho phép chỉ từ đường kính xích. Xích thay thế phải đúng loại, kích thước, bước xích và yêu cầu tương thích với cơ cấu nâng theo hướng dẫn của nhà sản xuất.
Tài liệu quảng bá đề cập khả năng sử dụng trong môi trường mưa, nước biển và hóa chất. Tuy nhiên, chưa có giới hạn môi trường hoặc kết quả thử nghiệm ăn mòn đi kèm. Đối với nhà máy hóa chất, khu vực ven biển hoặc nơi có độ ẩm cao, cần xác nhận bằng văn bản khả năng phù hợp của toàn bộ thiết bị, không chỉ riêng xích tải.
Móc nâng là điểm kết nối trực tiếp với tải hoặc phụ kiện treo tải. Hình ảnh sản phẩm thể hiện móc phía dưới có cơ cấu xoay; tài liệu mô tả móc được rèn nóng và có thể xoay 360 độ.
Các thông tin về phương pháp chế tạo, góc xoay, vật liệu, tải trọng cho phép và chốt an toàn cần được xác nhận theo catalogue chính thức.
Trong vận hành, móc phải được sử dụng đúng hướng, không chịu tải ngang ngoài thiết kế và không bị biến dạng hoặc nứt hỏng. Nếu có chốt an toàn, cần kiểm tra chốt trước khi nâng.
Không treo tải bằng đầu móc hoặc sử dụng phụ kiện không tương thích. Trọng tâm tải, vị trí móc và phương án chống trượt phải được xem xét trước khi nâng.
Túi đựng xích có nhiệm vụ thu gom phần xích không tham gia nâng tải tại thời điểm vận hành. Bộ phận này giúp hạn chế xích rơi vướng vào các kết cấu hoặc vật cản xung quanh.
Khi lắp đặt, cần kiểm tra khoảng không gian dành cho túi xích, khả năng chứa đủ chiều dài xích và nguy cơ va chạm khi móc di chuyển đến các vị trí giới hạn.
Túi xích không được làm cản trở chuyển động của xích hoặc che khuất những bộ phận cần kiểm tra trong quá trình bảo trì.
Tài liệu cấu tạo đề cập bộ nút bấm điều khiển, công tắc giới hạn hành trình, công tắc tơ và thiết bị bảo vệ ngược pha. Đây là những thành phần có liên quan đến việc điều khiển chuyển động và hạn chế các trạng thái vận hành không mong muốn.
Công tắc giới hạn hành trình có thể được sử dụng để hạn chế chuyển động vượt quá giới hạn được thiết kế. Thiết bị bảo vệ ngược pha, nếu được trang bị theo cấu hình thực tế, hỗ trợ kiểm soát điều kiện nguồn điện cấp cho động cơ.
Hình minh họa còn đề cập biến áp 24/36 V. Thông tin này chưa đủ để xác nhận điện áp điều khiển của tất cả model.
Tương tự, khả năng chống nước của bộ nút bấm, sự hiện diện của bảo vệ quá tải và điều khiển từ xa cần được xác minh theo cấu hình đặt hàng. Không mặc định rằng mọi model đều có đầy đủ các chức năng tùy chọn.

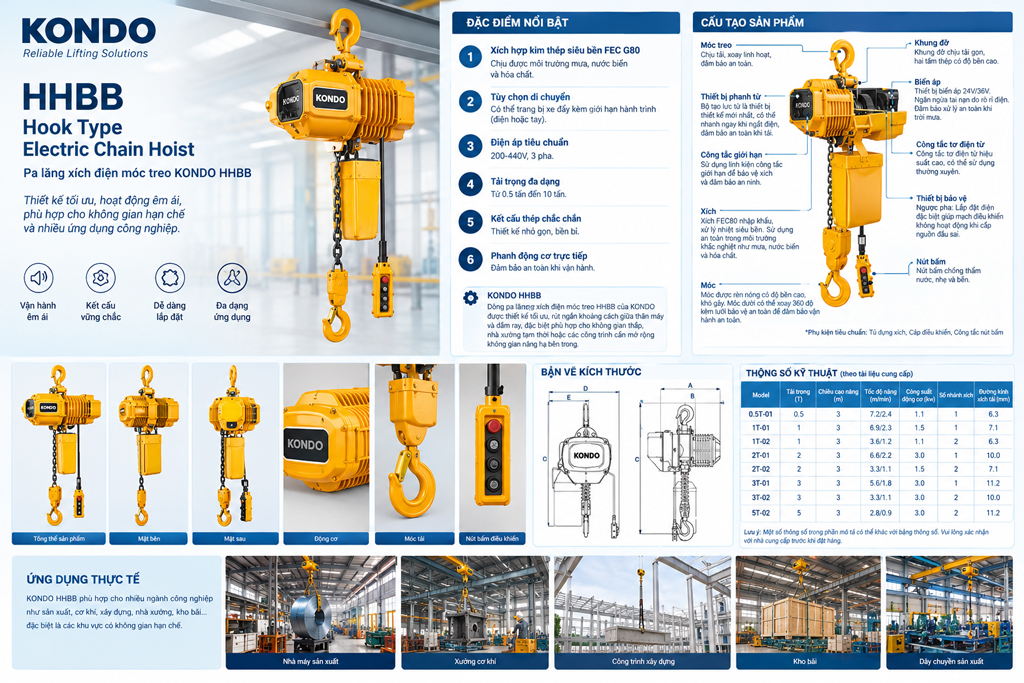

Bảng dưới đây tổng hợp các model có dữ liệu cụ thể trong tài liệu đã cung cấp.
| Model | Tải trọng (tấn) | Chiều cao nâng (m) | Tốc độ nâng (m/phút) | Công suất động cơ (kW) | Số nhánh xích | Đường kính xích (mm) |
|---|---|---|---|---|---|---|
| 0.5T-01 | 0,5 | 3 | 7,2/2,4 | 1,1 | 1 | 6,3 |
| 1T-01 | 1 | 3 | 6,9/2,3 | 1,5 | 1 | 7,1 |
| 1T-02 | 1 | 3 | 3,6/1,2 | 1,1 | 2 | 6,3 |
| 2T-01 | 2 | 3 | 6,6/2,2 | 3,0 | 1 | 10,0 |
| 2T-02 | 2 | 3 | 3,3/1,1 | 1,5 | 2 | 7,1 |
| 3T-01 | 3 | 3 | 5,6/1,8 | 3,0 | 1 | 11,2 |
| 3T-02 | 3 | 3 | 3,3/1,1 | 3,0 | 2 | 10,0 |
| 5T-02 | 5 | 3 | 2,8/0,9 | 3,0 | 2 | 11,2 |
Cách đọc bảng thông số
Phần giới thiệu sản phẩm đề cập dải tải trọng từ 0,5 đến 10 tấn ở một đoạn và từ 500 kg đến 30 tấn ở đoạn khác. Hai thông tin này không thống nhất với bảng thông số chi tiết hiện có, vốn liệt kê các model đến 5 tấn.
Điện áp cũng có sự khác biệt: một phần ghi 200–440 V, ba pha; phần khác ghi 220–690 V, 50/60 Hz, ba pha và có thể sản xuất phiên bản một pha.
Do chưa có catalogue chính thức xác nhận, các dải tải trọng và điện áp này không được xem là thông số đã xác minh. Khi lập hồ sơ chào giá, cần ghi rõ mã model, nguồn điện, chiều cao nâng, tốc độ nâng và các phụ kiện yêu cầu.
Tài liệu giới thiệu nhấn mạnh việc rút ngắn khoảng cách giữa thân máy và đường chạy dầm. Đối với công trình có chiều cao giới hạn, đặc điểm này đáng được xem xét vì khoảng cách từ dầm đến móc có thể ảnh hưởng đến chiều cao nâng hữu ích.
Tuy nhiên, cần so sánh kích thước tổng thể của đúng model với chiều cao nhà xưởng trước khi kết luận về mức không gian tiết kiệm thực tế.
Việc sử dụng động cơ điện giúp thực hiện chuyển động nâng hạ bằng bộ điều khiển thay vì kéo xích bằng tay. Điều này có thể hỗ trợ cải thiện năng suất trong những công đoạn nâng lặp lại, nếu thiết bị được lựa chọn đúng tải trọng và chế độ làm việc.
Các model 0,5–5 tấn cho phép doanh nghiệp xem xét thiết bị theo tải trọng công việc. Sự khác nhau về số nhánh xích và tốc độ nâng cũng cần được đánh giá theo yêu cầu sử dụng, thay vì chỉ lựa chọn theo giá mua hoặc tải trọng lớn nhất.
Tài liệu giới thiệu các tùy chọn xe con đẩy tay, xe con kéo tay và xe con chạy điện. Khả năng tích hợp cần được xác nhận theo kích thước dầm, tải trọng hệ thống và cấu hình của nhà sản xuất.
Hình cấu tạo đề cập phanh, giới hạn hành trình và các thành phần điều khiển điện. Mức trang bị thực tế phải được kiểm tra trên model được chào bán; không nên mặc định tất cả tính năng đều là tiêu chuẩn.
Pa lăng xích điện có thể được xem xét cho công đoạn nâng chi tiết máy, cụm thiết bị, khuôn hoặc vật tư trong dây chuyền sản xuất. Việc lựa chọn cần căn cứ vào tải trọng lớn nhất, kích thước vật nâng, trọng tâm và tần suất sử dụng.
Trong xưởng cơ khí, thiết bị có thể hỗ trợ đưa phôi, cụm chi tiết hoặc thiết bị vào vị trí gia công và lắp ráp. Cần đảm bảo vật nâng có điểm móc phù hợp và không tạo tải ngang ngoài thiết kế của pa lăng.

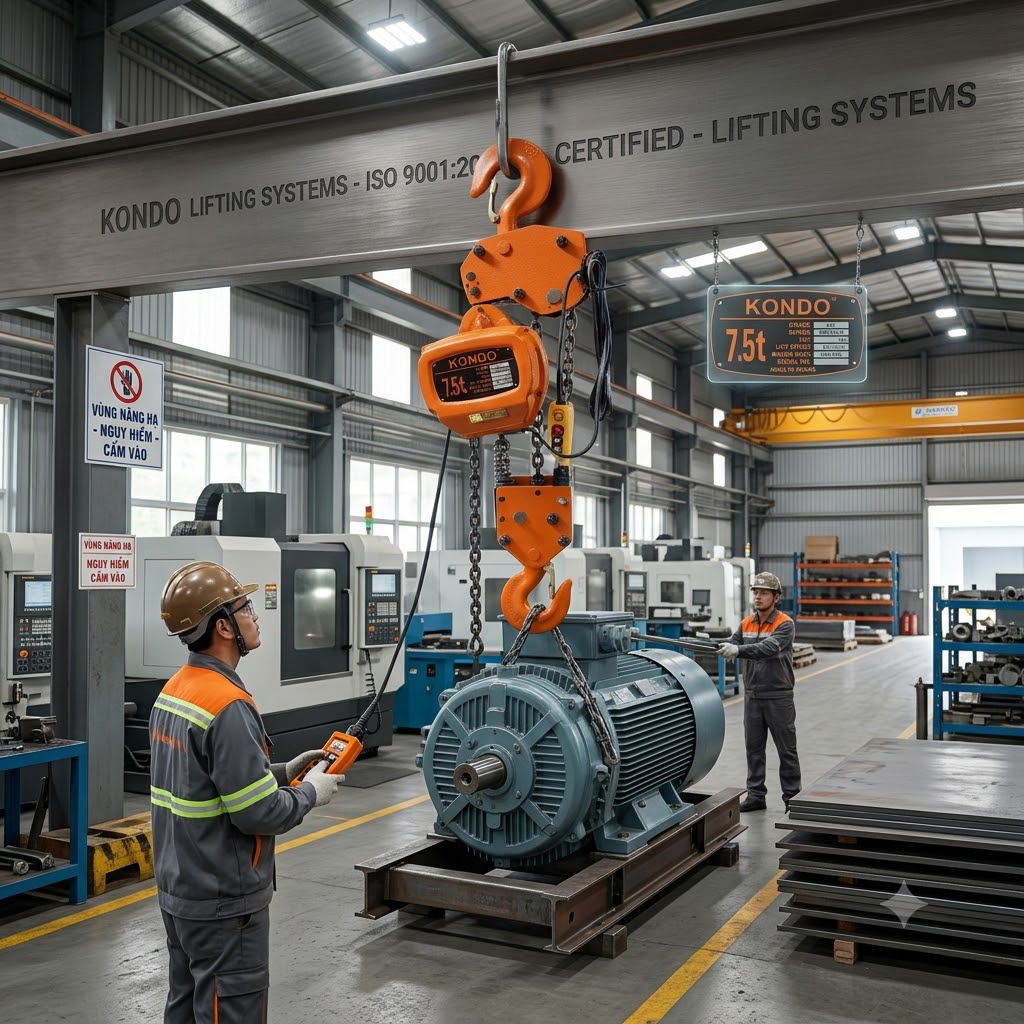

Khi tháo lắp động cơ, cụm truyền động hoặc thiết bị công nghiệp, pa lăng có thể là một phần của phương án nâng hạ. Trước khi sử dụng, phải xác định khối lượng tải, vị trí đặt điểm treo và khả năng chịu lực của kết cấu đỡ.
Thiết bị có thể được xem xét tại các vị trí nâng hàng hoặc chuyển vật tư theo phương thẳng đứng. Nếu cần di chuyển tải theo phương ngang, phải xác định rõ có sử dụng xe con hoặc hệ thống cầu trục phù hợp hay không.
Đặc điểm thiết kế gọn có thể hữu ích trong quá trình đánh giá các công trình có giới hạn chiều cao lắp đặt. Dù vậy, cần kiểm tra kích thước tổng thể, khoảng cách từ móc đến dầm và chiều cao nâng thực tế trước khi quyết định phương án.
Lưu ý: Hình ảnh ứng dụng trong catalogue hoặc tài liệu quảng bá chỉ có tính chất minh họa. Không thể căn cứ vào hình ảnh để xác nhận một model cụ thể phù hợp với tải trọng hoặc chế độ làm việc của công trình.
Từ góc độ kỹ thuật nâng hạ, quy trình lựa chọn nên bắt đầu bằng việc xác định điều kiện công việc thay vì bắt đầu bằng tên model.
Bước 1 – Xác định tải trọng nâng: Ghi nhận khối lượng lớn nhất của vật nâng và các thành phần cần tính theo phương án nâng. Không chọn pa lăng chỉ dựa trên khối lượng trung bình của vật.
Bước 2 – Xác định chiều cao nâng hữu ích: Đo khoảng cách giữa vị trí móc thấp nhất và cao nhất cần đạt. Đối chiếu với chiều cao nâng, khoảng cách từ móc đến dầm và giới hạn hành trình của thiết bị.
Bước 3 – Đánh giá tốc độ nâng: Xem xét năng suất yêu cầu, độ chính xác định vị và đặc điểm vật nâng. Với model có hai giá trị tốc độ, cần xác nhận cách vận hành từng cấp.
Bước 4 – Xác nhận nguồn điện: Kiểm tra điện áp, số pha, tần số và điều kiện nguồn điện thực tế tại nhà máy. Không tự đấu nối theo thông tin tổng quát nếu chưa có sơ đồ điện của đúng phiên bản.
Bước 5 – Chọn phương án treo và di chuyển: Xác định sử dụng móc treo cố định hay xe con. Nếu có xe con, cần kiểm tra kích thước dầm và tính tương thích của cụm di chuyển.
Bước 6 – Xác định chế độ làm việc: Cung cấp cho nhà cung cấp thông tin về số lần nâng, thời gian vận hành, mức tải thường xuyên và điều kiện môi trường để xác định model phù hợp.
Bước 7 – Xác minh hồ sơ an toàn: Yêu cầu tài liệu hướng dẫn, thông số phanh, thiết bị giới hạn, yêu cầu kiểm tra và hồ sơ chứng nhận tương ứng với model.
Việc lắp đặt pa lăng phải tuân thủ hướng dẫn của nhà sản xuất và yêu cầu an toàn áp dụng tại nơi sử dụng. Điểm treo, dầm, liên kết và phụ kiện phải được đánh giá phù hợp với tải trọng và phương án nâng.
Trước khi vận hành, cần kiểm tra tình trạng xích tải, móc nâng, chốt an toàn nếu có, bộ điều khiển, phanh và thiết bị giới hạn được trang bị. Khu vực nâng phải được kiểm soát để ngăn người đi vào vùng nguy hiểm hoặc đứng dưới tải treo.
Không nâng quá tải, kéo xiên tải, giật tải hoặc dùng pa lăng để giải phóng vật bị mắc kẹt khi chưa có phương án được phê duyệt. Không nâng người bằng thiết bị nếu thiết bị và hệ thống chưa được thiết kế, chứng nhận và cho phép cho mục đích đó.
Lịch bảo trì cần được xây dựng theo tài liệu chính thức và điều kiện làm việc thực tế. Nếu phát hiện xích biến dạng, móc hư hỏng, phanh bất thường hoặc chuyển động không ổn định, phải ngừng sử dụng và tổ chức kiểm tra trước khi vận hành lại.
Không tự thay đổi mạch điện, phanh hoặc thiết bị bảo vệ. Phụ tùng thay thế phải đúng chủng loại và tương thích với model.
Bảng thông số được cung cấp liệt kê các model 0,5 tấn, 1 tấn, 2 tấn, 3 tấn và 5 tấn. Các mức tải trọng lớn hơn được đề cập trong phần giới thiệu nhưng chưa có bảng thông số đủ để xác nhận.
Bảng nguồn ghi chiều cao nâng 3 m cho tám model được liệt kê. Chiều cao nâng khác cần được xác nhận theo mã sản phẩm và cấu hình đặt hàng.
Tài liệu giới thiệu đề cập xe con đẩy tay, kéo tay và chạy điện như những tùy chọn. Khả năng tương thích phải được xác nhận theo model, kích thước dầm và yêu cầu vận hành.
Tài liệu hiện có đưa ra nhiều dải điện áp khác nhau. Cần xác nhận điện áp nguồn, số pha, tần số và sơ đồ đấu nối theo nhãn máy và catalogue chính thức.
Tài liệu quảng bá đề cập khả năng sử dụng trong một số môi trường khắc nghiệt, nhưng chưa cung cấp giới hạn hóa chất hoặc kết quả thử nghiệm cụ thể. Cần xác nhận mức độ phù hợp với môi trường thực tế trước khi đặt hàng.
Phần giới thiệu có đề cập CE nhưng chưa có tài liệu chứng nhận hoặc tuyên bố phù hợp để đối chiếu với từng model. Doanh nghiệp cần yêu cầu hồ sơ hợp lệ trước khi đưa thông tin này vào hồ sơ kỹ thuật hoặc hồ sơ dự thầu.
Pa lăng xích điện KONDO HHBB là dòng thiết bị nâng hạ móc treo được giới thiệu cho các ứng dụng công nghiệp cần cơ cấu nâng gọn, sử dụng động cơ điện và xích tải. Bảng dữ liệu hiện có cung cấp tám model từ 0,5 đến 5 tấn, với sự khác nhau về tốc độ nâng, công suất động cơ, số nhánh xích và đường kính xích.
Để lựa chọn đúng thiết bị, doanh nghiệp cần xác định tải trọng, chiều cao nâng, tốc độ, nguồn điện, phương án treo, chế độ làm việc và điều kiện môi trường. Các thông tin chưa thống nhất về tải trọng tối đa, điện áp và chứng nhận phải được xác minh theo catalogue chính thức trước khi công bố hoặc đặt hàng.
TATEKSAFE hỗ trợ tiếp nhận yêu cầu báo giá pa lăng xích điện KONDO HHBB, đối chiếu model theo thông số công việc và làm rõ cấu hình cần thiết với nhà cung cấp.
Khi yêu cầu báo giá, vui lòng cung cấp tải trọng nâng, chiều cao nâng, nguồn điện tại công trình, nhu cầu di chuyển ngang, tần suất sử dụng và điều kiện môi trường. Những thông tin này giúp quá trình lựa chọn thiết bị chính xác hơn, hạn chế việc chọn sai cấu hình và hỗ trợ lập phương án nâng hạ phù hợp.
