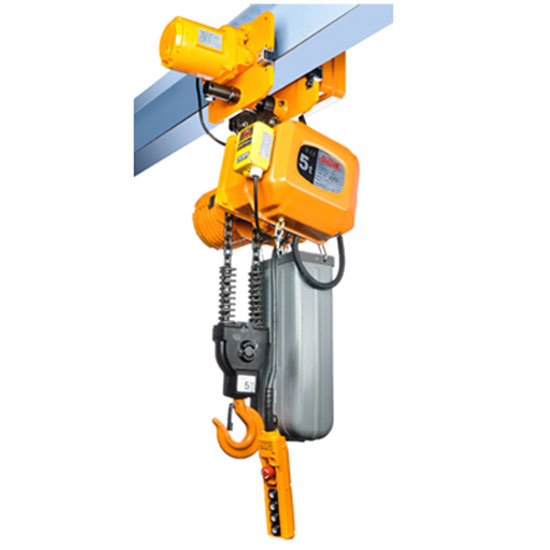

Palăng xích điện di chuyển 7.5 tấn 1 tốc độ DAESAN DSM-7.5W
Mã sản phẩm: DAESAN DSM-7.5W
Xuất xứ:
Thương hiệu:
Pa lăng xích điện 3 pha di chuyển dầm đơn DAESAN DSM được trang bị nhiều chức năng an toàn khác nhau với công nghệ mới nhất trong ngành. Tất cả các Mô hình bao gồm bảo vệ động cơ nhiệt với bộ giới hạn quá tải công tắc giới hạn trên và dưới, phanh tải điện và cơ khí kép, đơn giản là Pa lăng hạng nặng tốt nhất trên thị trường.

Xuất xứ

HÀN QUỐC

Thương hiệu

DAESAN

Palăng xích điện di chuyển dầm I 3 pha 1 tốc độ 7500kg DAESAN DSM-7.5W

Palăng xích điện di chuyển dầm đơn 3 pha DAESAN DSM được trang bị nhiều chức năng an toàn khác nhau với công nghệ mới nhất trong ngành. Tất cả các Mô hình bao gồm bảo vệ động cơ nhiệt với bộ giới hạn quá tải công tắc giới hạn trên và dưới, phanh tải điện và cơ khí kép, đơn giản là Pa lăng hạng nặng tốt nhất trên thị trường.
Palăng xích điện 3 pha DAESAN DSA

Tính năng, đặc điểm của Palang xích điện 3 pha 1 cấp tốc độ di chuyển dầm I DAESAN DSM

- Nó được sản xuất cho ngành công nghiệp nặng này và cho thấy khả năng tuyệt vời ngay cả ở những nơi mà nó được sử dụng thường xuyên.
- Dòng máy này đã được công nhận về năng lực công nghệ ở nước ngoài và là tiêu chuẩn cho pa lăng xích trong nước.
- Là sản phẩm an toàn đã đạt được dấu KCS và dấu CE của Cơ quan An toàn và Sức khỏe nghề nghiệp Hàn Quốc.
- Xích tải đen siêu bền là xích tải mạ Niken tiêu chuẩn được tùy chọn theo yêu cầu.
- Thân máy kín phù hợp với môi trường khắc nghiệt trong nhà hoặc ngoài trời với xếp hạng bảo vệ IP55

Thông số kỷ thuật của tời xích điện 3 pha 1 tốc độ di chuyển dầm đơn DAESAN DSM

Mã sản phẩm	DSM- 1S	DSM- 2W	DSM- 2S	DSM- 3S	DSM- 3W	DSM- 5W	DSM- 7.5W	DSM- 10W	DSM- 15W	DSM- 20W
Tải trọng (tấn)	1	2	2	3	3	5	7.5	10	15	20
Công suất động cơ	1.8	1.8	3.5	3.5	3.5	3.5	3.5	3.5x2	3.5x2	3.5x2
Điện áp (V)	3 pha / 380V/ 50 Hz
Chiều cao nâng hạ (m)	3	3	3	4	4	4	4	4	4	4
Chiều dài dây nút nhấn (m)	2.5	2.5	2.5	3.5	3.5	3.5	3.5	3.5	3.5	3.5
Số nhánh xích	1	2	1	1	2	2	3	4	6	8
Tốc độ nâng (m/phút)	6.8	3.4	6.7	5.4	4.35	2.75	1.8	2.75	1.8	1.3
Tốc độ con chạy (m/phút)	12	12	12	11	11	11	11	11	8.3	8.3
Công suất động cơ con chạy (Kw)	0.4	0.4	0.4	0.75	0.75	0.75	0.75x2	0.75x2	0.75x2	0.75x2
Xích tải (đường kính x cao độ) (mm)	7.1 x 21	7.1 x 21	11.2 x 34	11.2 x 34	9.5 x 28.6	11.2 x 34	11.2 x 34	11.2 x 34	11.2 x 34	11.2 x 34
Độ rộng dầm I (mm)	75 - 125	100 - 150	100 - 150	100 - 150	100 - 150	125 - 175	125 - 175	125 - 175	150 - 190	175 - 190
Bán kính đường cong tối thiểu của dầm I	800	800	800	1000	1000	1800	N/A	N/A	N/A	N/A
Trọng lượng (kg)	104	126	166	198	217	248	510	646	1050	1150

Kích thước (mm)

Pa lăng xích điện 3 pha di chuyển dầm đơn DAESAN DSM

Mã sản phẩm		DSM- 1S	DSM- 2W	DSM- 2S	DSM- 3S	DSM- 3W	DSM- 5W	DSM- 7.5W	DSM- 10W	DSM- 15W	DSM- 20W
Tính toán B B = 1/2 x (Chiều rộng dầm I (mm)) H: Khoảng không tối thiểu	A	498+2B	527+2B	527+2B	552+2B	552+2B	585+2B	635+2B	600+2B	689+2B	731+2B
	B	290+B	304+B	304+B	328+B	328+B	343+B	368+B	358+B	409+B	430+B
	C	208+B	223+B	223+B	224+B	224+B	242+B	267+B	242+B	280+B	301+B
	D	170	219	198	198	258	273	N/A	358	378	402.5
	E	130	82	172	172	112	102	N/A	358	378	402.5
	E2	60	60	60	60	60	56	N/A	N/A	N/A	N/A
	F	298	315	315	360	360	410	860	1300	1416	1416
	G	110	126	126	140	140	156	N/A	1098	1095	1095
	I	298	298	358	358	358	358	358	850	1070	1070
	J	274	274	313	313	313	313	313	N/A	N/A	N/A
	K	165	161	161	156	156	160	156	160	184	184
	M	35	53.5	53.5	60	60	70	90	120	120	120
	H	600	782	717	731	903	1062	1260	1240	1500	1500
	L	405	477	460	465	532	595	587	648	1500	1500

Đặc điểm cấu tạo của Palăng xích điện di chuyển dầm đơn 3 pha 1 tốc độ DAESAN DSM

Công tắc giới hạn di chuyển ngang Dừng hoặc cản cao su (Tùy chọn)
Có sẵn công tắc giới hạn đi ngang con chạy Dừng hoặc cản cao su có sẵn dưới dạng tùy chọn.
Công tắc giới hạn trên và dưới
Ngăn chặn tua máy bằng cách dừng hoạt động trong trường hợp quá tải hoặc làm chậm quá mức.
Hộp số / Bôi trơn bằng dầu
Hộp số sử dụng bộ giảm tốc bánh răng xoắn và bánh răng xoắn bằng thép hợp kim. Kiểm tra và bôi trơn bánh răng có thể dễ dàng tiếp cận từ phía trên của palang.
Hệ thống phanh kép (Phanh cơ + Phanh điện)
Được đảm bảo an toàn với hệ thống phanh kép, phanh động cơ kiểu đĩa làm việc với phanh tải cơ học cung cấp khả năng kiểm soát giảm tải. Phanh điện được thiết kế để dễ dàng tiếp cận và điều chỉnh đơn giản.
Cảnh báo quá tải (Tùy chọn)
Được lắp đặt như một thiết bị an toàn phát hiện tải để giúp ngăn ngừa quá tải để tăng tuổi thọ của Palăng.
Móc
Móc tải là móc thép carbon rèn với một chốt móc chịu lực nặng. Ổ trục trong móc cho phép xoay 360 để ngăn chặn sự xoắn của xích tải. Móc trên cùng, dùng cho cẩu treo móc rất cứng.
Biến tần (Tùy chọn)
Tốc độ nâng kép có thể điều chỉnh cũng như tốc độ di chuyển kép bằng bộ truyền động tần số thay đổi có sẵn với dòng EDSA / EDSM từ 1 tấn đến 20 tấn. Đây là loại hoàn hảo khi cần đến giải pháp nâng chính xác và chính xác. Hoạt động nâng rất êm và êm ái với độ bền cao thay thế tời tốc độ kép loại thay đổi cực thông thường. Có thể điều chỉnh cài đặt tốc độ theo yêu cầu của khách hàng / Tốc độ nâng 3 bước là tùy chọn
Vỏ bảo vệ chống thời tiết (Tùy chọn)
Vỏ bảo vệ Palăng chống thời tiết là một sản phẩm thiết thực giúp tăng tuổi thọ cho tời của bạn, hoàn hảo cho việc lắp đặt theo mùa và lâu dài. Bảo vệ tời khi sử dụng ngoài trời.
Con chạy điện
Con chạy có thể điều chỉnh cho một loạt các chiều rộng mặt bích. Động cơ bao gồm phanh loại đĩa. Các con lăn dẫn hướng bên cạnh được bao gồm để thúc đẩy chuyển động trơn tru của con chạy và giảm thiểu mài mòn bánh xe và dầm. Bánh xe được thiết kế dạng gai kép để vận hành trên dầm mặt bích hình côn hoặc phẳng. Động cơ con chạy bao gồm lớp cách điện loại F. Động cơ được đánh giá làm việc 15 phút và bao gồm bảo vệ động cơ nhiệt tiêu chuẩn.
Puly tải / Hướng dẫn xích
Hướng dẫn xích thả nổi đầy đủ đảm bảo sự gắn kết thích hợp của xích trên rãnh tải. Có 4 hoặc 5 túi để phân phối tải tốt hơn.
Động cơ Palăng mạnh mẽ
Động cơ Palang được thiết kế mô-men xoắn cao và được đánh giá làm việc 30 phút. Bao gồm cách điện động cơ Class F và bảo vệ động cơ nhiệt tiêu chuẩn.
Xích tải
Xích tải G80 được làm cứng và có khả năng chống mài mòn và ăn mòn cao. Chiều cao nâng dài hơn có sẵn theo yêu cầu. Giới hạn tải trọng phá vỡ với trên 5 lần tải trọng định mức.
Hộp đựng xích
Hộp chứa xích là thiết bị tiêu chuẩn được đúc bằng vật liệu polypropylene dày để chứa chất bôi trơn xích và xích một cách an toàn. Các thùng chứa tùy chọn có sẵn cho các ứng dụng chiều cao nâng.
Điều khiển nút nhấn
Thiết kế nhỏ gọn để có thể thao tác bằng một tay. Được xếp hạng bảo vệ IP64. Bao gồm nút dừng khẩn cấp .Cáp nút bấm có bộ giảm lực để tránh làm hỏng cáp.

Xử lý sau khi dùng sản phẩm

- Tất cả các tời điện được thiết kế để sử dụng trong nhà, khi sử dụng ngoài trời phải lắp đặt mái che và ngăn nước mưa.
- Không bảo quản sản phẩm ở nơi ẩm ướt.
- Trong trường hợp có hai xích tải, nhớ kiểm tra để xích không bị rối do móc phía dưới bị lật.

Các biện pháp phòng ngừa khi sử dụng

- Đọc kỹ hướng dẫn sử dụng và sử dụng sau khi hiểu rõ kiểm tra độ an toàn.
- Không thực hiện công việc in ấn thường xuyên
- Ngăn không cho mọi người đến gần trực tiếp dưới hàng hóa hoặc theo hướng của đường hành trình.
- Không bao giờ nâng tải vượt quá định mức của sản phẩm.
- Khi lắp đặt sản phẩm, nhớ thông qua chuyên gia lắp đặt hoặc thợ điện / cơ khí.
