PROLOCKEY SGVL01-TR là khóa van cổng trong suốt bằng polycarbonate PC, chuyên dụng cho tay quay van có đường kính 25–64mm. Thiết kế hai nửa bán nguyệt giúp bao phủ tay quay, hạn chế thao tác ngoài ý muốn trong quá trình bảo trì và cô lập năng lượng. Thân PC trong suốt cho phép quan sát trực tiếp tình trạng bên trong. Sản phẩm hỗ trợ 1 ổ khóa có đường kính càng ≤9,8mm, làm việc trong khoảng -20°C đến +120°C, phù hợp cho quy trình Lockout/Tagout (LOTO) tại nhà máy, hệ thống đường ống, xử lý nước, thực phẩm – đồ uống, hóa chất, dược phẩm và các môi trường công nghiệp.
Khóa Van Cổng Tiêu Chuẩn Prolockey SGVL01
PROLOCKEY SGVL01-TR là thiết bị khóa van cổng trong suốt (Transparent Gate Valve Lockout) được thiết kế chuyên dụng để cô lập và ngăn chặn thao tác ngoài ý muốn đối với van cổng có đường kính tay quay từ 25mm đến 64mm. Sản phẩm sử dụng polycarbonate (PC) trong suốt có độ bền cao, kết hợp thiết kế hai nửa bảo vệ dạng bán nguyệt, giúp bao phủ tay quay van và tạo điểm khóa an toàn trong quá trình bảo trì, sửa chữa và kiểm soát năng lượng.
Điểm nổi bật của PROLOCKEY SGVL01-TR là phần thân trong suốt, cho phép người vận hành dễ dàng quan sát tình trạng bên trong mà không cần tháo thiết bị khóa. Đây là ưu điểm hữu ích trong các hệ thống cần kiểm tra trực quan trạng thái van, đặc biệt tại nhà máy sản xuất, hệ thống đường ống, nhà máy nước, thực phẩm – đồ uống, dược phẩm, hóa chất và các môi trường công nghiệp khác.
Với khả năng sử dụng 1 ổ khóa an toàn có đường kính càng khóa ≤9,8mm, thiết bị phù hợp cho các quy trình Lockout/Tagout – LOTO, giúp kiểm soát van trong thời gian thiết bị đang được bảo trì hoặc cô lập năng lượng.
PROLOCKEY SGVL01-TR là loại khóa van cổng tiêu chuẩn bằng PC trong suốt, dùng để khóa tay quay của van cổng nhằm hạn chế khả năng vận hành van ngoài ý muốn.
Trong các hệ thống đường ống công nghiệp, van cổng thường được sử dụng để kiểm soát dòng chảy của nước, khí, hơi hoặc các môi chất khác. Khi van cần được khóa ở trạng thái nhất định để phục vụ bảo trì, việc chỉ đóng van bằng thao tác cơ khí có thể chưa đủ để kiểm soát hoàn toàn nguy cơ vận hành nhầm.
Khóa van cổng SGVL01-TR được lắp bao quanh tay quay. Sau khi lắp đặt, thiết bị tạo thành một lớp bảo vệ bên ngoài tay quay, hạn chế khả năng tiếp cận và xoay tay quay.
Người được ủy quyền có thể sử dụng ổ khóa an toàn để khóa thiết bị. Khi kết hợp với thẻ cảnh báo và quy trình LOTO của doanh nghiệp, SGVL01-TR trở thành một thành phần trong hệ thống quản lý cô lập năng lượng nguy hiểm.
SGVL01-TR sử dụng polycarbonate PC làm vật liệu chính.
PC là vật liệu kỹ thuật có độ bền cơ học tốt, khả năng chịu va đập và đặc tính cách điện phù hợp với nhiều ứng dụng công nghiệp.

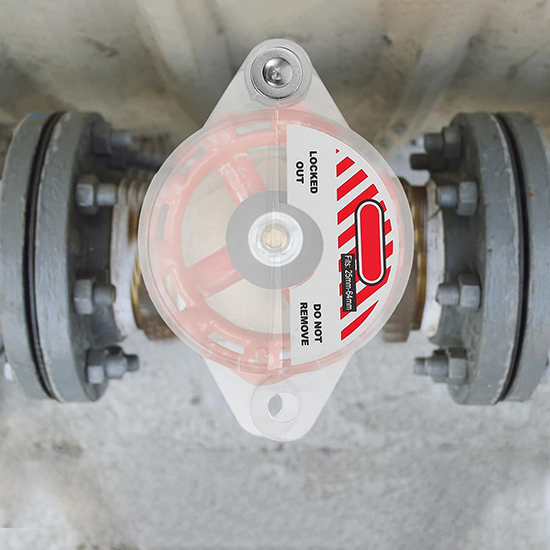

Đặc biệt, thiết kế trong suốt mang lại lợi thế về khả năng quan sát. Người vận hành có thể nhìn thấy khu vực tay quay bên trong thiết bị khóa mà không cần tháo khóa ra.
Điều này giúp việc kiểm tra trực quan tại hiện trường thuận tiện hơn.

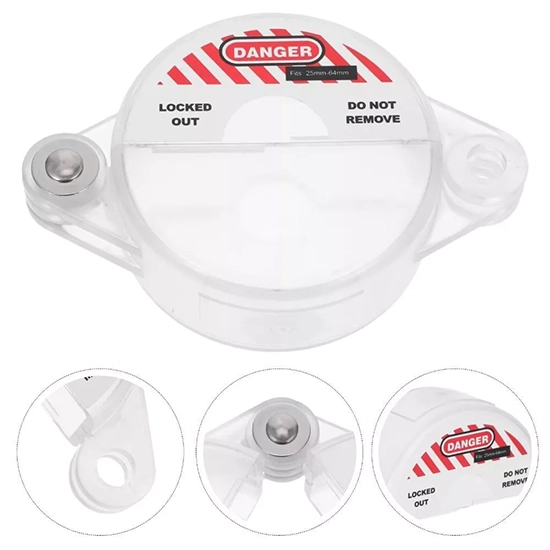

Thiết bị gồm các phần bảo vệ dạng bán nguyệt liên kết với nhau bằng đinh tán bằng thép không gỉ.
Khi lắp đặt, hai phần bao phủ khu vực tay quay của van, tạo thành một lớp bảo vệ bên ngoài.
Cấu trúc này giúp:
SGVL01-TR được thiết kế cho các van cổng có đường kính tay quay từ 25mm đến 64mm.
Đây là model kích thước nhỏ trong dòng khóa van cổng PROLOCKEY, phù hợp với những van có tay quay nhỏ được sử dụng trong hệ thống đường ống, thiết bị công nghiệp và hệ thống cơ điện.
Khi lựa chọn sản phẩm, cần đo đường kính tay quay thực tế để đảm bảo thiết bị phù hợp.
SGVL01-TR có điểm khóa cho phép sử dụng 1 ổ khóa an toàn với đường kính càng khóa tối đa 9,8mm.
Điều này giúp người phụ trách bảo trì hoặc người được ủy quyền có thể khóa thiết bị ở trạng thái an toàn trong thời gian thực hiện công việc.
Thân PC trong suốt kết hợp nhãn cảnh báo giúp tăng khả năng nhận diện thiết bị tại khu vực van.
Nhãn cảnh báo có thể được thiết kế theo yêu cầu về nội dung và ngôn ngữ, trong khi phiên bản tiêu chuẩn được cung cấp với nhãn cảnh báo tiếng Anh.
| Thông số | Chi tiết |
|---|---|
| Tên sản phẩm | Khóa van cổng trong suốt |
| Model | PROLOCKEY SGVL01-TR |
| Thương hiệu | PROLOCKEY |
| Loại sản phẩm | Gate Valve Lockout |
| Vật liệu thân | Polycarbonate PC |
| Vật liệu đinh tán | Thép không gỉ |
| Màu sắc | Trong suốt |
| Đường kính tay quay phù hợp | 25–64mm |

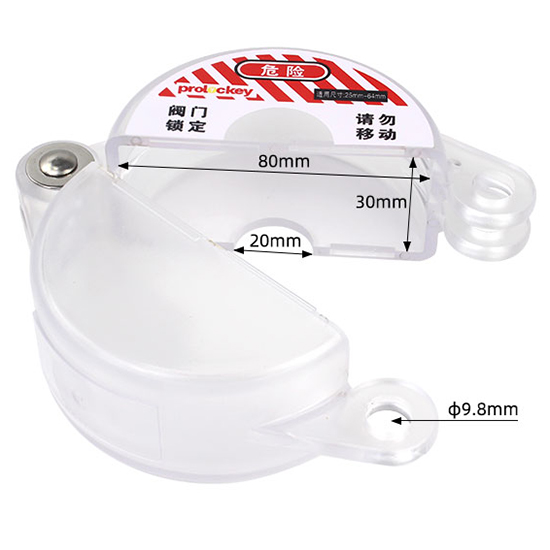

| Đường kính ngoài | 80mm |
| Đường kính trung tâm tháo rời | Không áp dụng |
| Chiều cao bên trong | 30mm |
| Đường kính lỗ khóa | 9,8mm |
| Số ổ khóa | 1 ổ khóa |
| Đường kính càng khóa | ≤9,8mm |
| Nhiệt độ làm việc | -20°C đến +120°C |
| Nhãn cảnh báo | Tiếng Anh |
| Khả năng tùy chỉnh | Màu sắc theo yêu cầu |
Lưu ý: Thông số nhiệt độ của sản phẩm theo dữ liệu kỹ thuật được cung cấp là -20°C đến +120°C. Phạm vi tay quay dành cho model SGVL01-TR là 25–64mm.
PROLOCKEY SGVL01-TR được thiết kế theo cấu trúc đơn giản nhưng phù hợp với yêu cầu của thiết bị khóa van trong quy trình LOTO.
Thân khóa được chế tạo từ polycarbonate PC trong suốt. Đây là bộ phận chính bao quanh tay quay van.
Độ trong suốt giúp người sử dụng quan sát được bên trong thiết bị, đồng thời dễ dàng phát hiện tình trạng lắp đặt hoặc vị trí của tay quay.

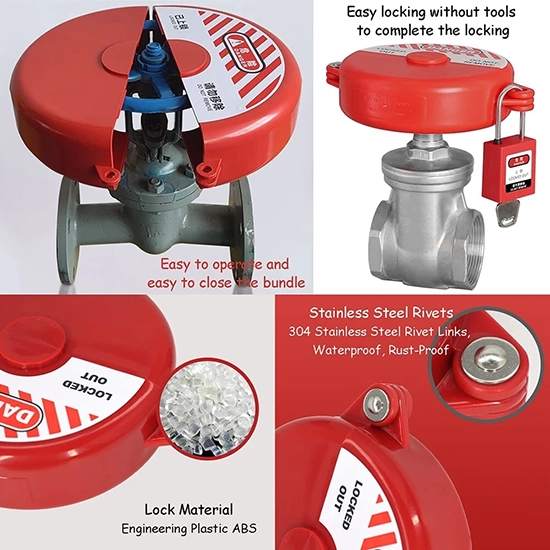

Các phần của thiết bị được liên kết bằng đinh tán thép không gỉ.
Thép không gỉ giúp tăng khả năng chống ăn mòn của vị trí liên kết trong môi trường sử dụng phù hợp.
Phần tai khóa được thiết kế với lỗ khóa đường kính 9,8mm, phù hợp với ổ khóa an toàn có càng khóa không vượt quá giới hạn thiết kế.
Thiết bị được cung cấp nhãn cảnh báo giúp người xung quanh nhận biết rằng van đang được khóa và không được tự ý thao tác.
Nhãn có thể được tùy chỉnh theo yêu cầu đối với các dự án hoặc hệ thống nhận diện an toàn riêng của doanh nghiệp.
Van cổng thường có tay quay dạng bánh xe. Khi xoay tay quay, trạng thái đóng hoặc mở của van có thể thay đổi.
Trong quá trình bảo trì, một trong những yêu cầu quan trọng là ngăn người không có nhiệm vụ tác động vào van.

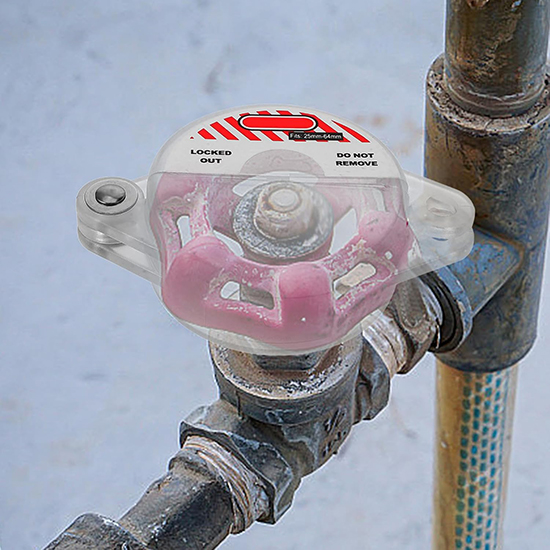

PROLOCKEY SGVL01-TR được lắp bao quanh tay quay. Khi thiết bị được khóa bằng ổ khóa an toàn, khả năng tiếp cận trực tiếp vào tay quay bị hạn chế.

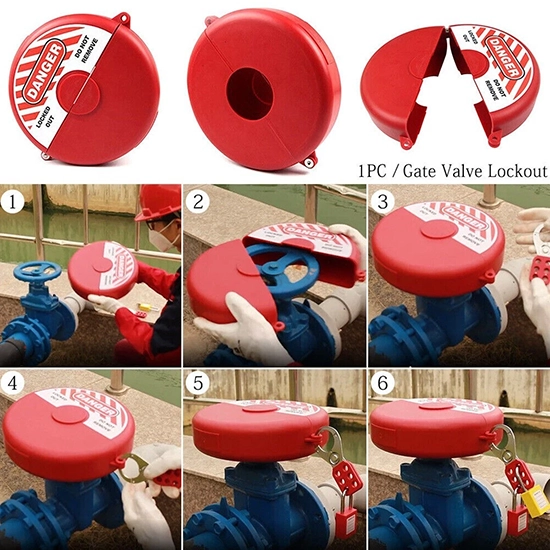

Quá trình sử dụng cơ bản:
Xác định van → cô lập năng lượng → đưa van về trạng thái an toàn → lắp SGVL01-TR → gắn ổ khóa → gắn thẻ cảnh báo → xác nhận trạng thái cô lập → thực hiện công việc.
Thiết bị khóa không thay thế quy trình cô lập năng lượng của doanh nghiệp. Người sử dụng vẫn cần tuân thủ quy trình LOTO và các yêu cầu an toàn liên quan.
Trước tiên, xác định chính xác van cổng cần được cô lập.
Kiểm tra đường kính tay quay và đảm bảo kích thước nằm trong phạm vi 25–64mm của SGVL01-TR.
Thực hiện thao tác đóng hoặc đưa van về trạng thái được yêu cầu theo quy trình vận hành.
Nếu hệ thống chứa áp suất, hóa chất, hơi hoặc môi chất nguy hiểm, phải thực hiện đầy đủ các bước cô lập liên quan.
Mở các phần bảo vệ của SGVL01-TR và đặt chúng bao quanh tay quay.
Đảm bảo tay quay nằm đúng vị trí bên trong phần bảo vệ.
Đóng hai phần của thiết bị để tạo thành lớp bao quanh tay quay.
Kiểm tra độ ổn định của thiết bị trước khi tiến hành khóa.
Đưa càng khóa của ổ khóa an toàn qua lỗ khóa của SGVL01-TR.
Sử dụng ổ khóa có đường kính càng phù hợp, tối đa 9,8mm.
Có thể kết hợp với thẻ LOTO để ghi nhận:
Kiểm tra lại toàn bộ thiết bị trước khi bắt đầu công việc.
Đảm bảo van không thể bị thao tác ngoài ý muốn và tất cả các bước trong quy trình LOTO đã được thực hiện.
Nhờ thiết kế nhỏ gọn và khả năng khóa tay quay 25–64mm, SGVL01-TR có thể được sử dụng trong nhiều lĩnh vực.
Trong các nhà máy, van cổng có thể xuất hiện tại hệ thống cấp nước, khí nén, hơi hoặc các đường ống công nghệ.
SGVL01-TR có thể được sử dụng trong các hoạt động:
Van cổng là thiết bị phổ biến trong hệ thống cấp nước và xử lý nước.
Khóa van giúp kiểm soát trạng thái của van trong thời gian nhân viên thực hiện bảo trì hoặc sửa chữa.
SGVL01-TR phù hợp với các tay quay nhỏ nằm trong phạm vi 25–64mm.
Trong ngành thực phẩm – đồ uống, yêu cầu về vệ sinh và kiểm soát quy trình sản xuất rất cao.
Thiết bị khóa van có thể được sử dụng tại các điểm cô lập phù hợp trong hệ thống đường ống và thiết bị phụ trợ.
Thiết kế PC trong suốt cũng giúp người vận hành dễ dàng quan sát tình trạng bên trong.
Các hệ thống sản xuất dược phẩm thường có mạng lưới đường ống và van cần được kiểm soát trong quá trình bảo trì.
SGVL01-TR có thể được tích hợp vào hệ thống quản lý LOTO tại các điểm van phù hợp.
Trong môi trường hóa chất, việc kiểm soát van và các nguồn năng lượng liên quan có vai trò quan trọng.
Thiết bị khóa van có thể hỗ trợ việc kiểm soát vật lý đối với tay quay trong quá trình bảo trì.
SGVL01-TR cũng có thể được sử dụng cho các hệ thống van phù hợp trong nhà máy điện, hệ thống M&E và các công trình công nghiệp.
Khóa vật lý giúp hạn chế việc người không có nhiệm vụ thao tác vào tay quay van.
Thiết bị khóa kết hợp với nhãn cảnh báo tạo tín hiệu trực quan tại khu vực làm việc.
SGVL01-TR có thể trở thành một phần của chương trình Lockout/Tagout, giúp doanh nghiệp kiểm soát các điểm năng lượng cần cô lập.
Khác với khóa van dạng màu đục, thiết kế PC trong suốt giúp quan sát phần tay quay bên trong.
Thiết kế khóa không yêu cầu dụng cụ chuyên dụng cho thao tác lắp đặt thông thường.

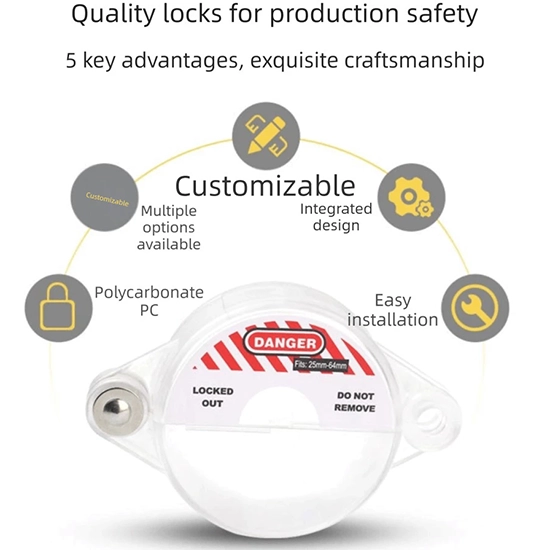

PROLOCKEY SGVL01-TR có nhiều đặc điểm phù hợp với nhu cầu khóa van công nghiệp kích thước nhỏ:
Thứ nhất – đúng kích thước:
Sản phẩm chuyên dụng cho tay quay 25–64mm, giúp doanh nghiệp dễ dàng lựa chọn theo kích thước thực tế.
Thứ hai – vật liệu PC:
Polycarbonate mang lại sự cân bằng giữa độ bền, khả năng chịu va đập và trọng lượng.
Thứ ba – thiết kế trong suốt:
Người vận hành có thể quan sát bên trong khóa.
Thứ tư – điểm khóa lớn:
Lỗ khóa 9,8mm cho phép sử dụng các loại ổ khóa an toàn có càng khóa phù hợp.
Thứ năm – dễ nhận diện:
Nhãn cảnh báo giúp nâng cao khả năng nhận diện tại điểm van.
Thứ sáu – phù hợp LOTO:
Thiết bị được thiết kế nhằm phục vụ hoạt động cô lập van trong các chương trình Lockout/Tagout.
PROLOCKEY cung cấp nhiều kích thước khóa van cổng nhằm đáp ứng các đường kính tay quay khác nhau.
| Model | Đường kính tay quay |
|---|---|
| SGVL01-TR | 25–64mm |
| SGVL02-TR | Kích thước lớn hơn |
| Các model SGVL khác | Tùy kích thước tay quay |
Đối với doanh nghiệp có nhiều loại van, nên xây dựng danh mục khóa theo kích thước tay quay thay vì sử dụng một model cho tất cả các van.
SGVL01-TR phù hợp với nhóm van có tay quay nhỏ từ 25 đến 64mm.
Để lựa chọn chính xác, doanh nghiệp nên kiểm tra các yếu tố sau:
Đây là thông số quan trọng nhất.
SGVL01-TR phù hợp với tay quay có đường kính 25–64mm.
Cần đảm bảo có đủ khoảng trống để mở, lắp và đóng thiết bị khóa.
Ổ khóa sử dụng cùng SGVL01-TR cần có đường kính càng ≤9,8mm.
Cần đánh giá nhiệt độ, hóa chất, môi trường làm việc và các yếu tố khác để lựa chọn thiết bị phù hợp.
Khóa van nên được sử dụng như một phần của quy trình cô lập năng lượng tổng thể, không nên xem là biện pháp an toàn duy nhất.
PROLOCKEY SGVL01-TR là giải pháp khóa van cổng kích thước nhỏ được thiết kế hướng đến yêu cầu cô lập năng lượng và kiểm soát van trong quy trình LOTO. Với thân polycarbonate PC trong suốt, khả năng chịu nhiệt -20°C đến +120°C, thiết kế bao phủ tay quay và lỗ khóa Ø9,8mm, sản phẩm phù hợp cho các van có tay quay 25–64mm.
Đặc biệt, thiết kế trong suốt giúp tăng khả năng quan sát trực tiếp, trong khi kết cấu nhỏ gọn và thao tác lắp đặt thuận tiện giúp SGVL01-TR phù hợp với hoạt động bảo trì thường xuyên tại các nhà máy và hệ thống công nghiệp.
Khi được lựa chọn đúng kích thước và sử dụng kết hợp với ổ khóa an toàn, thẻ cảnh báo và quy trình Lockout/Tagout, PROLOCKEY SGVL01-TR có thể góp phần nâng cao khả năng kiểm soát van, hạn chế thao tác ngoài ý muốn và xây dựng môi trường làm việc an toàn hơn cho nhân viên vận hành và bảo trì.
| Thông số | Chi tiết |
|---|---|
| Tên sản phẩm | Khóa van cổng trong suốt |
| Model | PROLOCKEY SGVL01-TR |
| Thương hiệu | PROLOCKEY |
| Loại sản phẩm | Gate Valve Lockout |
| Vật liệu thân | Polycarbonate PC |
| Vật liệu đinh tán | Thép không gỉ |
| Màu sắc | Trong suốt |
| Đường kính tay quay phù hợp | 25–64mm |
| Đường kính ngoài | 80mm |
| Đường kính trung tâm tháo rời | Không áp dụng |
| Chiều cao bên trong | 30mm |
| Đường kính lỗ khóa | 9,8mm |
| Số ổ khóa | 1 ổ khóa |
| Đường kính càng khóa | ≤9,8mm |
| Nhiệt độ làm việc | -20°C đến +120°C |
| Nhãn cảnh báo | Tiếng Anh |
| Khả năng tùy chỉnh | Màu sắc theo yêu cầu |
