PROLOCKEY SGVL15-TR là khóa van cổng PC trong suốt dạng gập cho tay quay 254–330mm, hỗ trợ 2 ổ khóa càng ≤8mm, đường kính ngoài 360mm, trọng lượng 0,988kg.
PROLOCKEY SGVL12 – Khóa Van Cổng 64–127mm / An Toàn LOTO Công Nghiệp
PROLOCKEY SGVL15-TR là thiết bị khóa van cổng trong suốt dạng gập bằng Polycarbonate PC, được thiết kế để hỗ trợ kiểm soát và cô lập tay quay van cổng trong quy trình Lockout/Tagout (LOTO) tại nhà máy, khu công nghiệp, hệ thống đường ống và các công trình kỹ thuật.
Model SGVL15-TR dành cho tay quay van có đường kính từ 254–330 mm, phù hợp với nhóm van có tay quay kích thước lớn. Đây là model tiếp theo trong dòng khóa van cổng dạng gập trong suốt PROLOCKEY SGVL-TR.
Thân khóa sử dụng Polycarbonate PC trong suốt, giúp tăng khả năng quan sát khu vực tay quay sau khi lắp đặt. Cấu trúc hai phần bán nguyệt bao phủ tay quay và hỗ trợ gắn ổ khóa an toàn.
Một điểm đáng chú ý của SGVL15-TR là thiết kế có thể tháo rời và xếp lồng hai phần, giúp giảm thể tích khi lưu kho hoặc vận chuyển. Đây là lợi thế đối với đội bảo trì cơ động, nhà thầu M&E và các doanh nghiệp cần quản lý nhiều bộ thiết bị LOTO.

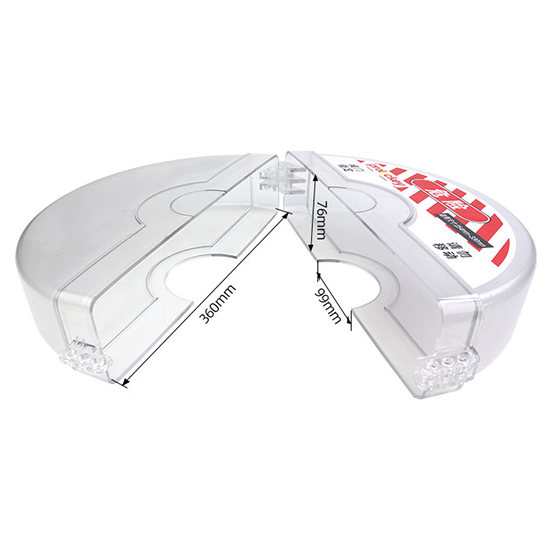

Theo thông số kỹ thuật được cung cấp, SGVL15-TR có đường kính ngoài 360 mm, đường kính trung tâm 61,5 mm, chiều cao bên trong 76 mm và trọng lượng tịnh 0,988 kg. Thiết bị hỗ trợ 2 ổ khóa an toàn có đường kính càng ≤8 mm.
PROLOCKEY SGVL15-TR là khóa van cổng trong suốt dạng gập dành cho tay quay van có đường kính 254–330 mm.
Thiết bị được lắp bao quanh tay quay nhằm tạo một lớp bảo vệ vật lý, hạn chế việc tiếp cận và vận hành tay quay khi van đang được kiểm soát trong quá trình bảo trì, sửa chữa hoặc cô lập hệ thống.
Trong công nghiệp, van cổng có thể được sử dụng để kiểm soát nhiều loại môi chất như:
SGVL15-TR không thay thế cho quy trình LOTO hoàn chỉnh mà là thiết bị lockout cơ khí tại tay quay van, cần được sử dụng cùng quy trình cô lập năng lượng của doanh nghiệp.
Điểm quan trọng nhất khi lựa chọn SGVL15-TR là:
Đường kính tay quay phù hợp: 254–330 mm.
Đây là nhóm kích thước lớn hơn so với SGVL12-TR, SGVL13-TR và SGVL14-TR.
Có thể hình dung dải sản phẩm:
Việc phân chia theo đường kính tay quay giúp doanh nghiệp lựa chọn thiết bị phù hợp với từng van trong nhà máy.
Tay quay có đường kính lớn thường được sử dụng trên các van có kích thước hoặc yêu cầu vận hành lớn hơn.
Nếu sử dụng khóa van quá nhỏ:
Vì vậy, việc lựa chọn khóa van phải dựa trên kích thước thực tế của tay quay, không chỉ dựa trên kích thước đường ống.
Với SGVL15-TR, phạm vi thiết kế là:
254 mm ≤ tay quay ≤ 330 mm.
SGVL15-TR được chế tạo từ Polycarbonate PC trong suốt.
PC mang lại sự kết hợp giữa độ bền cơ học, trọng lượng tương đối nhẹ và khả năng quan sát.
Đối với một thiết bị khóa van có kích thước lớn, khả năng quan sát qua thân khóa giúp nhân viên có thể kiểm tra trực quan khu vực bên trong.
Các lợi ích bao gồm:
Thiết kế trong suốt cũng giúp phân biệt dòng SGVL-TR với các phiên bản khóa van màu đục.
SGVL15-TR sử dụng thiết kế hai phần bán nguyệt.
Hai phần kết hợp lại để bao phủ tay quay.
Đối với tay quay có đường kính lớn, thiết kế hai phần giúp thao tác lắp đặt thuận tiện hơn.
Thay vì phải luồn toàn bộ thiết bị qua một cấu trúc cố định, người sử dụng có thể đưa từng phần vào vị trí quanh tay quay rồi kết hợp chúng lại.
Bao phủ tay quay: tạo lớp bảo vệ vật lý.
Dễ thao tác: phù hợp với tay quay lớn.
Dễ tháo: thuận tiện khi kết thúc công việc.
Có thể xếp lồng: giảm thể tích khi lưu kho.
SGVL15-TR có kích thước lớn hơn các model nhỏ, do đó khả năng gập và xếp lồng đặc biệt có giá trị.
Khi sử dụng:
Hai phần mở rộng → bao quanh tay quay → đóng lại → gắn ổ khóa.
Khi vận chuyển:
Tháo → xếp hai phần lồng vào nhau → lưu kho.
Điều này giúp giảm sự cồng kềnh trong:
Đối với doanh nghiệp quản lý nhiều thiết bị khóa van, thiết kế gập cũng hỗ trợ tối ưu hóa diện tích kho.
SGVL15-TR hỗ trợ:
2 ổ khóa an toàn có đường kính càng ≤8 mm.
Cấu hình này phù hợp với những trường hợp có hai nhân viên cần duy trì quyền kiểm soát tại một điểm cô lập.
Ví dụ:
Nhân viên bảo trì 1 → ổ khóa cá nhân 1
Nhân viên bảo trì 2 → ổ khóa cá nhân 2
→ SGVL15-TR
→ Tay quay van
Mỗi người thực hiện khóa theo quy trình LOTO của doanh nghiệp.
Nếu công việc có nhiều người tham gia hơn số vị trí khóa, nên sử dụng thiết bị khóa nhóm hoặc hệ thống group lockout thích hợp.
Trong chương trình Lockout/Tagout, khóa van có nhiệm vụ kiểm soát thiết bị tại điểm cô lập.
Một quy trình cơ bản có thể bao gồm:
Xác định van và nguồn năng lượng liên quan.
Thông báo cho người vận hành và người bị ảnh hưởng.
Dừng thiết bị theo quy trình.
Đưa van về trạng thái cô lập.
Lắp SGVL15-TR lên tay quay.
Gắn ổ khóa cá nhân hoặc khóa nhóm phù hợp.
Gắn thẻ cảnh báo.
Kiểm soát áp suất hoặc năng lượng tồn dư.
Xác nhận trạng thái cô lập.
Chỉ bắt đầu công việc sau khi điều kiện an toàn được xác nhận.
SGVL15-TR có thể được sử dụng tại các van cổng có tay quay 254–330 mm trong:
Đặc biệt, thiết bị phù hợp với các hệ thống có van cổng kích thước lớn cần kiểm soát trong quá trình bảo trì.
Nhà máy nước thường có các van cổng kích thước lớn trên:
SGVL15-TR có thể được đưa vào hệ thống LOTO dành cho các van có tay quay trong phạm vi 254–330 mm.
Thiết kế trong suốt giúp nhân viên dễ nhận diện thiết bị khóa tại hiện trường.
Các hệ thống xử lý nước thải có thể sử dụng van cổng trên nhiều tuyến ống.
Trong quá trình bảo trì, việc kiểm soát van giúp giảm nguy cơ vận hành ngoài ý muốn.
SGVL15-TR có thể được sử dụng như một thiết bị khóa cơ khí tại tay quay đối với các van phù hợp.
Việc chuẩn hóa theo kích thước giúp đội bảo trì nhanh chóng xác định model cần thiết.
Trong ngành hóa chất, van cổng có thể kiểm soát chất lỏng hoặc khí trong hệ thống công nghệ.
SGVL15-TR có thể được xem xét cho các điểm van phù hợp với tay quay 254–330 mm.
Tuy nhiên, cần đánh giá riêng khả năng tương thích của PC với:
Không nên sử dụng dải nhiệt độ như tiêu chí duy nhất để đánh giá khả năng chịu hóa chất.
Các nhà máy thực phẩm và đồ uống có nhiều hệ thống đường ống lớn phục vụ:
SGVL15-TR có thể được sử dụng tại những van cổng có tay quay 254–330 mm khi điều kiện lắp đặt phù hợp.
Trong khu vực có hóa chất vệ sinh, cần kiểm tra khả năng tương thích vật liệu trước khi triển khai.
Nhà máy dược phẩm có thể có các hệ thống kỹ thuật lớn như:
SGVL15-TR có thể được sử dụng tại các van cổng có kích thước tay quay phù hợp.
Thiết kế PC trong suốt hỗ trợ việc nhận diện và kiểm tra trực quan thiết bị.
Trong các dự án M&E và HVAC quy mô lớn, van có thể được lắp đặt tại:
SGVL15-TR có thể được đưa vào bộ dụng cụ LOTO của đội kỹ thuật khi tay quay nằm trong khoảng 254–330 mm.
Thiết kế gập giúp giảm sự cồng kềnh trong quá trình vận chuyển thiết bị.
Đảm bảo van cần khóa là van cổng có tay quay.
Đo trực tiếp đường kính tay quay.
Nếu nằm trong khoảng:
254–330 mm
có thể xem xét SGVL15-TR.
Đối chiếu với:
Đường kính trung tâm: 61,5 mm.
Đối chiếu:
Chiều cao bên trong: 76 mm.
Đảm bảo thiết bị có thể đóng hoàn toàn mà không bị đường ống hoặc kết cấu khác cản trở.
Sử dụng ổ khóa có đường kính càng phù hợp, không vượt quá 8 mm.
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | PROLOCKEY |
| Model | SGVL15-TR |
| Tên sản phẩm | Khóa van cổng trong suốt dạng gập |
| Tên tiếng Anh | Transparent Foldable Gate Valve Lockout |
| Loại thiết bị | Gate Valve Lockout |
| Dải tay quay phù hợp | 254–330 mm |
| Vật liệu thân | Polycarbonate PC |
| Màu sắc | Trong suốt |
| Đường kính ngoài | 360 mm |
| Đường kính trung tâm | 61,5 mm |
| Chiều cao bên trong | 76 mm |
| Số vị trí khóa | 2 |
| Đường kính càng khóa | ≤8 mm |
| Trọng lượng tịnh | 0,988 kg |
| Dải nhiệt độ theo dữ liệu cung cấp | 20°C đến +120°C |
| Thiết kế | Hai phần bán nguyệt dạng gập |
| Lưu trữ | Có thể xếp lồng hai phần |
| Ứng dụng | Khóa tay quay van cổng trong hệ thống LOTO |
| Thông số | SGVL14-TR | SGVL15-TR |
|---|---|---|
| Tay quay phù hợp | 165–254 mm | 254–330 mm |
| Đường kính ngoài | 260 mm | 360 mm |
| Đường kính trung tâm | 38 mm | 61,5 mm |
| Chiều cao trong | 59 mm | 76 mm |
| Trọng lượng | 0,406 kg | 0,988 kg |
| Vật liệu | PC trong suốt | PC trong suốt |
| Số ổ khóa | 2 | 2 |
| Càng khóa | ≤8 mm | ≤8 mm |
Cách lựa chọn nhanh:
165–254 mm → SGVL14-TR
254–330 mm → SGVL15-TR
Nếu tay quay nằm gần giới hạn 254 mm, nên đo chính xác kích thước thực tế và kiểm tra khả năng lắp đặt trước khi lựa chọn.
Đối với doanh nghiệp có nhiều điểm cô lập, nên chuẩn hóa khóa van theo dải kích thước.
Có thể định danh:
LOTO → Valve Lockout → Gate Valve Lockout → Transparent → Foldable → 254–330 mm → SGVL15-TR
Các dữ liệu nên quản lý:
Cách quản lý này giúp bộ phận HSE/EHS, kỹ thuật, bảo trì và kho vật tư dễ dàng tìm kiếm và cấp phát đúng model.
Đáp ứng nhóm van có tay quay lớn.
Hỗ trợ quan sát trực quan.
Giúp thuận tiện hơn khi vận chuyển và lưu kho.
Cho phép sử dụng hai ổ khóa trong các tình huống phù hợp.
Phù hợp với nhóm tay quay lớn theo thiết kế sản phẩm.
Cung cấp không gian bên trong lớn hơn so với các model nhỏ.
Có thể phân loại rõ theo dải đường kính tay quay.
SGVL15-TR là thiết bị khóa cơ khí, không thay thế cho chương trình LOTO hoặc các biện pháp an toàn khác.
Trước khi sử dụng cần:
Không sử dụng thiết bị nếu có:
PROLOCKEY SGVL15-TR là khóa van cổng trong suốt dạng gập bằng Polycarbonate PC, được thiết kế cho tay quay van có đường kính 254–330 mm.
Với đường kính ngoài 360 mm, đường kính trung tâm 61,5 mm, chiều cao bên trong 76 mm và trọng lượng tịnh 0,988 kg, SGVL15-TR thuộc nhóm khóa van có kích thước lớn trong dòng PROLOCKEY SGVL-TR.
Thiết kế hai phần bán nguyệt giúp bao phủ tay quay, trong khi cấu trúc có thể xếp lồng giúp tối ưu việc lưu kho và vận chuyển. Thân PC trong suốt mang lại khả năng quan sát trực quan, hỗ trợ công tác kiểm tra thiết bị và quản lý LOTO tại hiện trường.
Thiết bị hỗ trợ 2 ổ khóa an toàn có đường kính càng ≤8 mm, phù hợp với các trường hợp cần hai người cùng duy trì quyền kiểm soát điểm cô lập theo quy trình của doanh nghiệp.
SGVL15-TR có thể được tích hợp vào chương trình Lockout/Tagout tại nhà máy sản xuất, nhà máy nước, xử lý nước thải, hóa chất, thực phẩm – đồ uống, dược phẩm, năng lượng, HVAC và hệ thống M&E khi kích thước tay quay và điều kiện môi trường đáp ứng yêu cầu.
Khi lựa chọn, cần đặc biệt chú ý đến đường kính tay quay 254–330 mm, đường kính trung tâm 61,5 mm, chiều cao bên trong 76 mm và không gian xung quanh van. Việc lựa chọn đúng model giúp thiết bị được lắp đặt phù hợp và hỗ trợ hiệu quả cho quá trình cô lập năng lượng.
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | PROLOCKEY |
| Model | SGVL15-TR |
| Tên sản phẩm | Khóa van cổng trong suốt dạng gập |
| Tên tiếng Anh | Transparent Foldable Gate Valve Lockout |
| Loại thiết bị | Gate Valve Lockout |
| Dải tay quay phù hợp | 254–330 mm |
| Vật liệu thân | Polycarbonate PC |
| Màu sắc | Trong suốt |
| Đường kính ngoài | 360 mm |
| Đường kính trung tâm | 61,5 mm |
| Chiều cao bên trong | 76 mm |
| Số vị trí khóa | 2 |
| Đường kính càng khóa | ≤8 mm |
| Trọng lượng tịnh | 0,988 kg |
| Dải nhiệt độ theo dữ liệu cung cấp | 20°C đến +120°C |
| Thiết kế | Hai phần bán nguyệt dạng gập |
| Lưu trữ | Có thể xếp lồng hai phần |
| Ứng dụng | Khóa tay quay van cổng trong hệ thống LOTO |
