PROLOCKEY SGVL14-TR là khóa van cổng PC trong suốt dạng gập cho tay quay 165–254mm, hỗ trợ 2 ổ khóa càng ≤8mm, đường kính ngoài 260mm, trọng lượng 0,406kg.
PROLOCKEY SGVL12 – Khóa Van Cổng 64–127mm / An Toàn LOTO Công Nghiệp
PROLOCKEY SGVL14-TR là thiết bị khóa van cổng trong suốt dạng gập bằng Polycarbonate PC, được thiết kế để hỗ trợ cô lập và kiểm soát tay quay van cổng trong các chương trình Lockout/Tagout (LOTO) tại nhà máy, khu công nghiệp, hệ thống đường ống và các công trình kỹ thuật.
Model SGVL14-TR phù hợp với tay quay van có đường kính từ 165–254 mm, là phiên bản có kích thước lớn hơn trong dòng khóa van cổng dạng gập trong suốt PROLOCKEY.
Thân khóa được chế tạo từ Polycarbonate PC trong suốt, mang lại khả năng quan sát trực quan khu vực tay quay sau khi thiết bị được lắp đặt. Thiết kế hai phần bán nguyệt cho phép bao phủ tay quay và hỗ trợ gắn ổ khóa an toàn.
Điểm nổi bật của SGVL14-TR là thiết kế có thể tháo rời, sau đó xếp lồng hai phần khi không sử dụng. Điều này giúp giảm thể tích lưu kho và vận chuyển, đặc biệt hữu ích với đội bảo trì cơ động và các doanh nghiệp cần quản lý nhiều thiết bị LOTO.
Theo thông số kỹ thuật được cung cấp, SGVL14-TR có đường kính ngoài 260 mm, đường kính trung tâm 38 mm, chiều cao bên trong 59 mm và trọng lượng tịnh 0,406 kg. Thiết bị hỗ trợ 2 ổ khóa an toàn có đường kính càng ≤8 mm.
PROLOCKEY SGVL14-TR là khóa van cổng dạng gập trong suốt dành cho tay quay van có đường kính 165–254 mm.
Thiết bị được lắp bao quanh tay quay, tạo thành một lớp bảo vệ vật lý giúp hạn chế việc tiếp cận và vận hành tay quay trong thời gian van đang được kiểm soát theo quy trình LOTO.
Trong các hệ thống công nghiệp, van cổng thường được sử dụng để kiểm soát dòng chảy của:
Khi thực hiện bảo trì, sửa chữa hoặc kiểm tra, việc duy trì trạng thái cô lập của van là một phần quan trọng trong kiểm soát năng lượng nguy hiểm.
SGVL14-TR là thiết bị lockout cơ khí tại tay quay van, cần được sử dụng cùng quy trình cô lập năng lượng và LOTO của từng cơ sở.
PROLOCKEY SGVL14-TR được thiết kế với các đặc điểm:
Cấu trúc này giúp SGVL14-TR trở thành một lựa chọn đáng chú ý cho các điểm van có tay quay lớn hơn.
SGVL14-TR sử dụng Polycarbonate PC trong suốt làm vật liệu thân khóa.
PC là vật liệu nhựa kỹ thuật được sử dụng rộng rãi trong nhiều ứng dụng yêu cầu độ bền cơ học, trọng lượng nhẹ và khả năng quan sát.
Với thiết kế trong suốt, người sử dụng có thể quan sát khu vực bên trong thiết bị sau khi lắp đặt.
Đây là lợi thế trong quá trình:
Thay vì sử dụng một thiết bị hoàn toàn kín, cấu trúc trong suốt giúp tăng khả năng nhận biết trực quan.

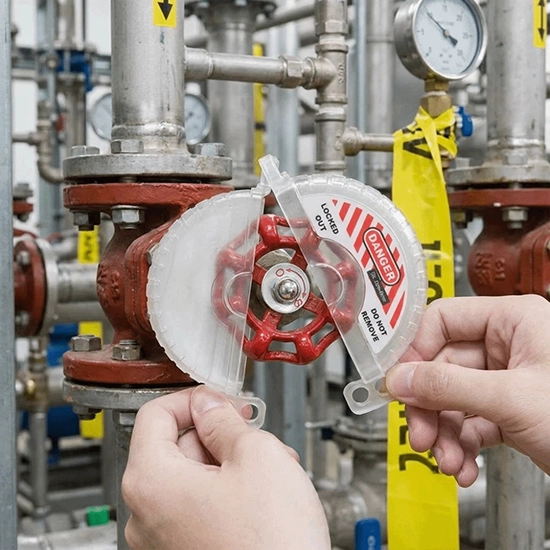

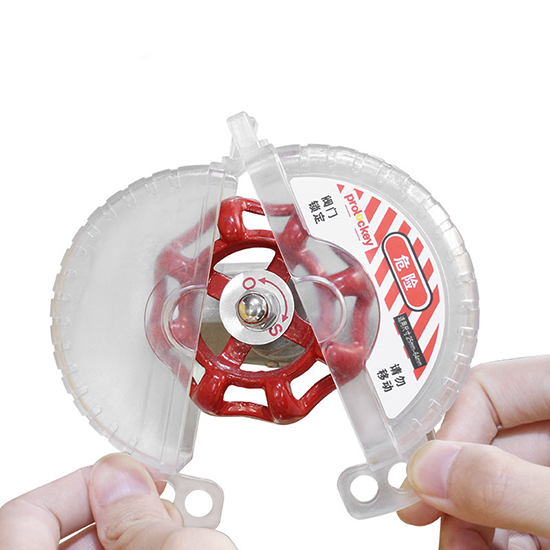

SGVL14-TR được thiết kế với hai phần bán nguyệt.
Hai phần này được kết hợp để bao phủ tay quay van.
Thiết kế hai phần mang lại sự thuận tiện khi lắp đặt vì người sử dụng có thể đưa từng phần vào vị trí quanh tay quay thay vì phải luồn toàn bộ thiết bị qua một kết cấu cố định.
Sau khi sử dụng, hai phần có thể tháo rời và xếp lồng.
Bao phủ tay quay: tạo lớp bảo vệ xung quanh khu vực vận hành.
Dễ thao tác: thuận tiện cho việc đưa thiết bị vào vị trí.
Dễ lưu kho: có thể xếp gọn khi không sử dụng.
Dễ vận chuyển: giảm sự cồng kềnh trong bộ dụng cụ LOTO.
SGVL14-TR được thiết kế cho:
Tay quay van đường kính 165–254 mm.
Đây là thông số quan trọng nhất khi lựa chọn model.
Không nên lựa chọn thiết bị chỉ dựa trên đường kính danh nghĩa của đường ống. Hai van có cùng kích thước đường ống vẫn có thể sử dụng tay quay khác nhau.
Vì vậy, trước khi đặt hàng, nên đo trực tiếp:

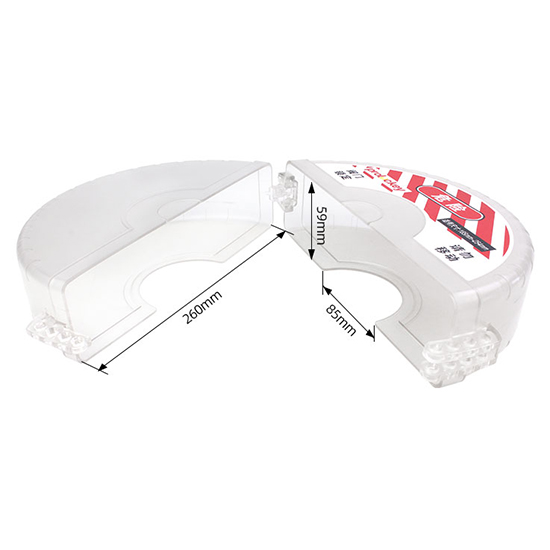

Thông số SGVL14-TR:
| Hạng mục | Giá trị |
|---|---|
| Dải tay quay phù hợp | 165–254 mm |
| Đường kính ngoài | 260 mm |
| Đường kính trung tâm | 38 mm |
| Chiều cao bên trong | 59 mm |
Việc chọn sai kích thước khóa van có thể khiến thiết bị:
Do đó, quy trình lựa chọn nên bắt đầu từ đo thực tế tại hiện trường.
Ví dụ:
Nếu tay quay có đường kính khoảng 180 mm, model SGVL14-TR nằm trong dải kích thước phù hợp.
Nếu tay quay chỉ khoảng 100 mm, nên xem xét SGVL12-TR thay vì SGVL14-TR.
Nếu tay quay vượt quá 254 mm, cần lựa chọn model SGVL có kích thước lớn hơn.
SGVL14-TR hỗ trợ:
2 ổ khóa có đường kính càng ≤8 mm.
Đây là cấu hình phù hợp cho những công việc có hai người cùng cần duy trì quyền kiểm soát điểm cô lập.
Ví dụ:
Kỹ thuật viên 1 → khóa cá nhân
Kỹ thuật viên 2 → khóa cá nhân
→ SGVL14-TR
→ Tay quay van
Trong trường hợp có nhiều người tham gia, doanh nghiệp nên sử dụng hệ thống khóa nhóm phù hợp.
Không nên cố gắn số lượng ổ khóa vượt quá thiết kế của thiết bị.
SGVL14-TR là một thành phần của hệ thống Lockout/Tagout, không phải một quy trình LOTO hoàn chỉnh.
Một quy trình cơ bản có thể bao gồm:
Xác định năng lượng nguy hiểm và môi chất liên quan.
Thông báo cho người vận hành và những người bị ảnh hưởng.
Thực hiện shutdown theo quy trình.
Đóng van hoặc đưa hệ thống về trạng thái cô lập.

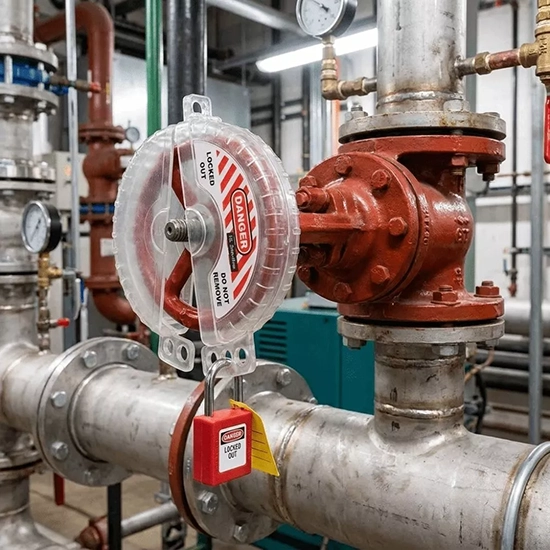

Bao phủ tay quay van bằng thiết bị khóa.
Gắn ổ khóa cá nhân hoặc khóa nhóm phù hợp.
Đặt thẻ cảnh báo theo quy trình của doanh nghiệp.
Xả áp suất hoặc năng lượng còn lại nếu cần.
Kiểm tra trạng thái cô lập.
Chỉ bắt đầu công việc sau khi điều kiện an toàn được xác nhận.
Các nhà máy sản xuất thường có hệ thống đường ống và van phục vụ:
SGVL14-TR có thể được sử dụng tại các van cổng có tay quay 165–254 mm, nếu kích thước và điều kiện lắp đặt phù hợp.
Trong nhà máy nước, nhiều van cổng có tay quay kích thước lớn được bố trí tại:
SGVL14-TR có thể được tích hợp vào bộ LOTO dành cho các điểm van phù hợp.
Thiết kế trong suốt giúp dễ dàng nhận diện thiết bị khóa khi kiểm tra hiện trường.
Các hệ thống xử lý nước thải thường có nhiều đường ống và van phục vụ từng công đoạn.
Trong quá trình bảo trì:
Đóng van → cô lập → khóa → xác minh → bảo trì
SGVL14-TR có thể đóng vai trò là thiết bị khóa cơ khí tại tay quay.
Việc chuẩn hóa model theo kích thước tay quay giúp đội bảo trì nhanh chóng lựa chọn đúng thiết bị.
Nhà máy thực phẩm và đồ uống có nhiều hệ thống:
SGVL14-TR có thể được sử dụng tại các van cổng phù hợp với tay quay 165–254 mm.
Trong môi trường có hóa chất vệ sinh hoặc dung dịch CIP, cần đánh giá khả năng tương thích của Polycarbonate với hóa chất cụ thể trước khi sử dụng.
Các hệ thống kỹ thuật trong nhà máy dược phẩm có thể bao gồm:
SGVL14-TR có thể được sử dụng tại các van cổng có tay quay phù hợp.
Thiết kế PC trong suốt hỗ trợ kiểm tra trực quan tại các khu vực kỹ thuật và bảo trì.
Trong nhà máy hóa chất, van có thể kiểm soát các môi chất nguy hiểm.
SGVL14-TR có thể được xem xét cho các điểm van cổng có tay quay 165–254 mm.
Tuy nhiên, cần đánh giá riêng:
Đặc biệt, dải nhiệt độ của sản phẩm không đồng nghĩa với khả năng tương thích với mọi loại hóa chất.
Hệ thống HVAC và M&E của nhà máy, trung tâm thương mại, tòa nhà và công trình công nghiệp có thể sử dụng nhiều van cổng trên đường ống.
SGVL14-TR có thể được đưa vào bộ LOTO của đội kỹ thuật để khóa các van có tay quay trong phạm vi 165–254 mm.
Thiết kế dạng gập giúp giảm sự cồng kềnh khi kỹ thuật viên phải mang nhiều thiết bị đến phòng máy.
Xác định đúng điểm cô lập.
Đo tay quay và xác nhận nằm trong khoảng 165–254 mm.
Thực hiện shutdown và cô lập theo quy trình.

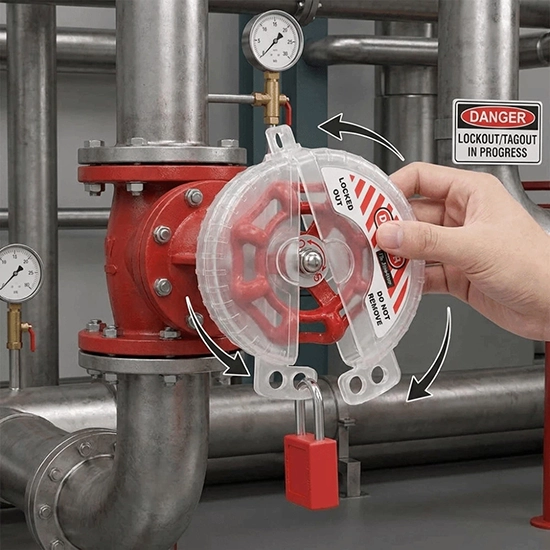

Mở hai phần bán nguyệt của khóa.
Đưa hai phần vào vị trí bao quanh tay quay.
Kết hợp hai phần lại với nhau.
Sử dụng tối đa hai ổ khóa có đường kính càng phù hợp, ≤8 mm.
Thực hiện Tagout theo quy định của cơ sở.
Kiểm tra trạng thái van và điều kiện cô lập.
Chỉ bắt đầu bảo trì khi trạng thái an toàn đã được xác nhận.
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | PROLOCKEY |
| Model | SGVL14-TR |
| Tên sản phẩm | Khóa van cổng trong suốt dạng gập |
| Tên tiếng Anh | Transparent Foldable Gate Valve Lockout |
| Loại thiết bị | Gate Valve Lockout |
| Tay quay phù hợp | 165–254 mm |
| Vật liệu thân | Polycarbonate PC |
| Màu sắc | Trong suốt |
| Đường kính ngoài | 260 mm |
| Đường kính trung tâm | 38 mm |
| Chiều cao bên trong | 59 mm |
| Số vị trí khóa | 2 |
| Đường kính càng khóa | ≤8 mm |
| Trọng lượng tịnh | 0,406 kg |
| Dải nhiệt độ theo dữ liệu cung cấp | 20°C đến +120°C |
| Thiết kế | Hai phần bán nguyệt dạng gập |
| Khả năng lưu kho | Hai phần có thể xếp lồng |
| Ứng dụng | Khóa tay quay van cổng trong hệ thống LOTO |
| Thông số | SGVL13-TR | SGVL14-TR |
|---|---|---|
| Tay quay phù hợp | 127–165 mm | 165–254 mm |
| Đường kính ngoài | 170 mm | 260 mm |
| Đường kính trung tâm | 31,5 mm | 38 mm |
| Chiều cao trong | 50 mm | 59 mm |
| Trọng lượng | 0,195 kg | 0,406 kg |
| Vật liệu | PC trong suốt | PC trong suốt |
| Số ổ khóa | 2 | 2 |
| Càng khóa | ≤8 mm | ≤8 mm |
Cách lựa chọn nhanh:
127–165 mm → SGVL13-TR
165–254 mm → SGVL14-TR
Nếu tay quay nằm gần giới hạn 165 mm, nên đo chính xác và kiểm tra hình dạng thực tế của tay quay trước khi quyết định model.
Đối với nhà máy có nhiều van, nên quản lý thiết bị theo kích thước thay vì chỉ quản lý theo tên sản phẩm.
Cấu trúc dữ liệu đề xuất:
LOTO → Valve Lockout → Gate Valve Lockout → Transparent → Foldable → 165–254 mm → SGVL14-TR
Các trường thông tin có thể bao gồm:
Cách chuẩn hóa này giúp bộ phận HSE/EHS, kỹ thuật, bảo trì và kho vật tư dễ tìm kiếm đúng thiết bị.
Đáp ứng nhóm van có tay quay lớn hơn SGVL12-TR và SGVL13-TR.
Tăng khả năng quan sát trực quan.
Giúp thuận tiện khi lưu kho và vận chuyển.
Phù hợp với tình huống hai người cùng kiểm soát điểm cô lập.
Trọng lượng tịnh khoảng 0,406 kg.
Model được xác định rõ theo dải đường kính tay quay.
SGVL14-TR chỉ là một thiết bị khóa cơ khí, không thay thế toàn bộ quy trình LOTO.
Doanh nghiệp cần:
Không sử dụng SGVL14-TR nếu thiết bị có dấu hiệu:
PROLOCKEY SGVL14-TR là khóa van cổng trong suốt dạng gập bằng Polycarbonate PC, được thiết kế cho tay quay van có đường kính 165–254 mm.
Model có đường kính ngoài 260 mm, đường kính trung tâm 38 mm, chiều cao bên trong 59 mm và trọng lượng tịnh 0,406 kg. Thiết bị hỗ trợ 2 ổ khóa an toàn có đường kính càng ≤8 mm, phù hợp với các tình huống cần kiểm soát điểm cô lập bởi nhiều nhân viên theo quy trình của doanh nghiệp.
Thiết kế hai phần bán nguyệt giúp bao phủ tay quay, đồng thời có thể xếp lồng khi không sử dụng. Thân PC trong suốt giúp người sử dụng quan sát trực quan khu vực được khóa, hỗ trợ kiểm tra và quản lý LOTO tại hiện trường.
SGVL14-TR có thể được tích hợp vào chương trình Lockout/Tagout tại các nhà máy sản xuất, nhà máy nước, xử lý nước thải, thực phẩm – đồ uống, dược phẩm, hóa chất, năng lượng, HVAC và hệ thống M&E, với điều kiện kích thước tay quay và môi trường sử dụng đáp ứng yêu cầu kỹ thuật.
Khi lựa chọn sản phẩm, cần ưu tiên đo trực tiếp tay quay, kiểm tra đường kính trung tâm, chiều cao và không gian xung quanh van. Việc lựa chọn đúng kích thước sẽ giúp thiết bị bao phủ phù hợp và hỗ trợ hiệu quả cho quy trình cô lập năng lượng.
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | PROLOCKEY |
| Model | SGVL14-TR |
| Tên sản phẩm | Khóa van cổng trong suốt dạng gập |
| Tên tiếng Anh | Transparent Foldable Gate Valve Lockout |
| Loại thiết bị | Gate Valve Lockout |
| Tay quay phù hợp | 165–254 mm |
| Vật liệu thân | Polycarbonate PC |
| Màu sắc | Trong suốt |
| Đường kính ngoài | 260 mm |
| Đường kính trung tâm | 38 mm |
| Chiều cao bên trong | 59 mm |
| Số vị trí khóa | 2 |
| Đường kính càng khóa | ≤8 mm |
| Trọng lượng tịnh | 0,406 kg |
| Dải nhiệt độ theo dữ liệu cung cấp | 20°C đến +120°C |
| Thiết kế | Hai phần bán nguyệt dạng gập |
| Khả năng lưu kho | Hai phần có thể xếp lồng |
| Ứng dụng | Khóa tay quay van cổng trong hệ thống LOTO |
