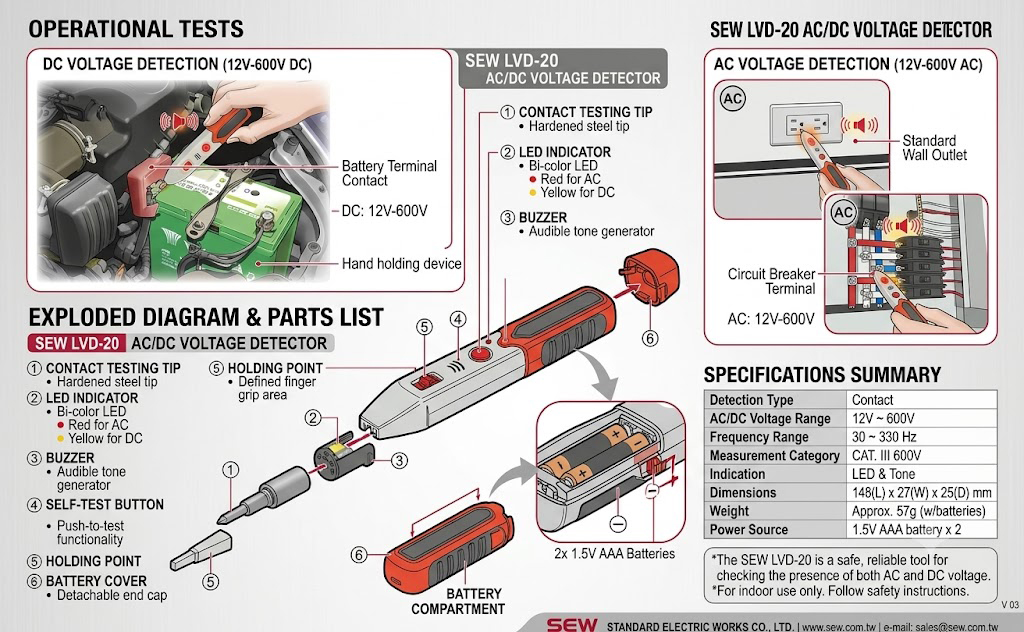

SEW LVD-20 là bút dò điện áp tiếp xúc AC/DC 12–600V, CAT III 600V, LED và âm báo, Self-Test, dùng cho dây dẫn hoặc phần dẫn điện trần.
SEW LVD-20 là thiết bị dò điện áp dạng tiếp xúc (Contact Type), được thiết kế để kiểm tra sự hiện diện của điện áp AC và DC trong khoảng 12–600V.
Khi phát hiện điện áp, thiết bị cảnh báo bằng đèn LED và âm báo, giúp người sử dụng nhận biết trạng thái điện bằng cả tín hiệu trực quan và âm thanh.
LVD-20 được thiết kế cho việc kiểm tra dây dẫn hoặc phần dẫn điện trần, có chức năng tự kiểm tra (Self-Test), tiêu thụ điện năng thấp và có thiết kế nhỏ gọn, trọng lượng khoảng 57g bao gồm pin.
Thiết bị được công bố với Measurement Category CAT III 600V, tần số AC 30–330Hz và điều kiện sử dụng trong nhà.
Lưu ý: LVD-20 là voltage detector – thiết bị phát hiện điện áp, không phải đồng hồ đo điện áp định lượng. Dải 12–600V là dải phát hiện được công bố, không phải dải đo hiển thị giá trị điện áp.
SEW LVD-20 thuộc nhóm thiết bị kiểm tra điện áp dạng bút, hướng đến các công việc bảo trì và kiểm tra điện cần xác định nhanh có hay không có điện áp.
Khác với những model chỉ dành cho AC, LVD-20 hỗ trợ:
Thiết bị sử dụng phương pháp tiếp xúc trực tiếp, phù hợp với các điểm kiểm tra được thiết kế để tiếp xúc với đầu dò.
Các đặc điểm chính gồm:
SEW LVD-20 có khả năng phát hiện:
12–600V AC
Tần số được công bố:
30–330Hz

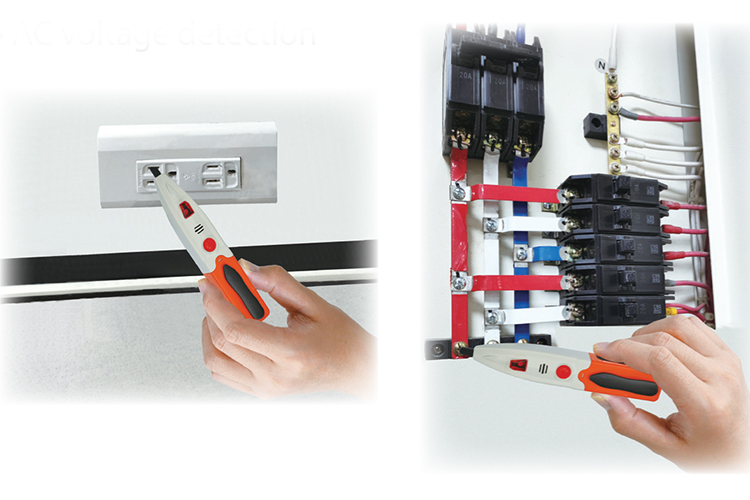

Dải này cho phép thiết bị được sử dụng để kiểm tra sự hiện diện của điện áp xoay chiều trong các hệ thống phù hợp với thông số kỹ thuật.
Khi điện áp được phát hiện, thiết bị phát tín hiệu bằng:
LED + Tone
Trong đó LED cung cấp tín hiệu trực quan, còn âm báo cung cấp cảnh báo bằng âm thanh.
Đây là cấu hình phù hợp cho công việc kiểm tra nhanh, trong đó người sử dụng chủ yếu cần xác định trạng thái có điện áp/không phát hiện điện áp.
Một điểm quan trọng của LVD-20 là thiết bị không chỉ phát hiện AC mà còn hỗ trợ:

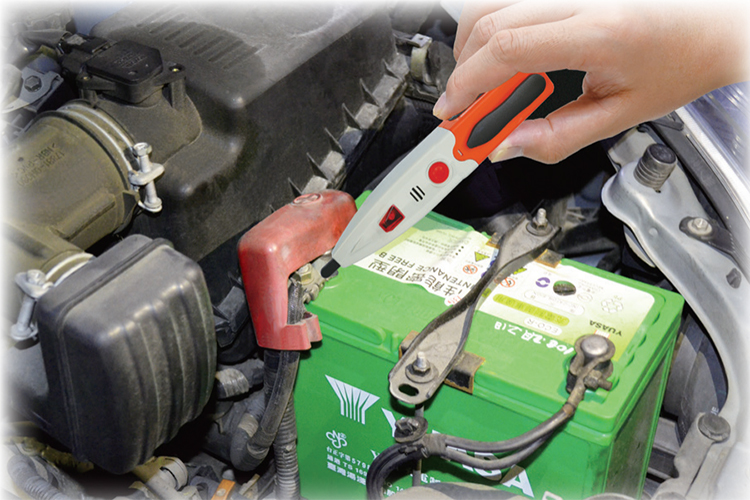

12–600V DC
Điều này mở rộng phạm vi sử dụng sang những hệ thống có điện áp một chiều.
Trong thực tế kỹ thuật, AC và DC có thể xuất hiện ở những phần khác nhau của một hệ thống điện. Vì vậy, khả năng nhận biết cả hai loại điện áp giúp LVD-20 phù hợp với những công việc kiểm tra cần phân biệt nhiều loại nguồn điện.
Tuy nhiên, cần xác định rõ loại mạch trước khi kiểm tra và sử dụng thiết bị đúng theo hướng dẫn của nhà sản xuất.
LVD-20 được xác định là:
Contact Type – thiết bị dò điện áp dạng tiếp xúc.
Điều này có ý nghĩa quan trọng khi phân biệt LVD-20 với các bút dò điện áp không tiếp xúc.
Theo thông tin sản phẩm, thiết bị được sử dụng cho:
Bare wires or conductors – dây dẫn hoặc phần dẫn điện trần.
Do đó, LVD-20 cần được xem xét trong những ứng dụng mà phương pháp kiểm tra tiếp xúc là phù hợp.
Không nên tự động coi LVD-20 là bút dò không tiếp xúc chỉ vì thiết bị có dạng bút nhỏ gọn.
LVD-20 sử dụng hai dạng chỉ báo:
Đèn LED cung cấp tín hiệu trực quan khi thiết bị phát hiện điện áp.
Âm báo cung cấp tín hiệu bằng âm thanh.
Sự kết hợp này giúp người sử dụng nhận biết trạng thái điện mà không chỉ phụ thuộc vào một hình thức cảnh báo.
Trong công việc bảo trì, đây là cấu hình hữu ích khi cần kiểm tra nhanh nhiều điểm trong một khu vực.
SEW LVD-20 được trang bị:
Self-Test Function
Chức năng này hỗ trợ người sử dụng kiểm tra tình trạng hoạt động của thiết bị trước khi đưa vào công việc.
Đối với một thiết bị có nhiệm vụ phát hiện điện áp, việc kiểm tra tình trạng hoạt động trước khi sử dụng là một bước quan trọng.
Tuy nhiên, Self-Test không có nghĩa rằng thiết bị có thể phát hiện mọi điện áp trong mọi điều kiện. Người sử dụng vẫn cần tuân thủ giới hạn kỹ thuật và quy trình sử dụng.
Nguồn thông tin sản phẩm xác định LVD-20 được sử dụng cho:
Bare wires or conductors.
Đây là thông tin cần được giữ nguyên khi xây dựng nội dung sản phẩm, bởi nó ảnh hưởng trực tiếp đến cách lựa chọn ứng dụng.
Khi làm việc với phần dẫn điện có khả năng đang mang điện, người sử dụng phải áp dụng đầy đủ quy trình an toàn điện và phương tiện bảo vệ phù hợp.
LVD-20 không nên được xem như một phương tiện thay thế cho quy trình cô lập nguồn, xác minh mất điện hoặc các biện pháp kiểm soát năng lượng nguy hiểm.
Thông số của LVD-20:
Measurement Category: CAT III 600V
CAT III là cấp phân loại liên quan đến môi trường quá áp mà thiết bị được thiết kế để sử dụng trong phạm vi công bố.
Tuy nhiên:
CAT III 600V không đồng nghĩa LVD-20 là đồng hồ đo điện áp 600V.
Cần phân biệt hai khái niệm:
| Thông số | Ý nghĩa |
|---|---|
| AC 12–600V | Dải phát hiện điện áp AC |
| DC 12–600V | Dải phát hiện điện áp DC |
| CAT III 600V | Cấp phân loại đo lường của thiết bị |
LVD-20 vẫn là thiết bị phát hiện điện áp, không phải thiết bị hiển thị giá trị điện áp như đồng hồ vạn năng.
Đối với điện áp AC, LVD-20 được công bố với dải tần:
30–330Hz
Thông số này cần được xem xét khi sử dụng thiết bị trong các hệ thống có nguồn AC khác nhau.
Không nên mặc định rằng kết quả phát hiện sẽ tương đương nhau đối với mọi dạng sóng, tần số hoặc nguồn điện nằm ngoài phạm vi được công bố.
SEW LVD-20 được thiết kế để vận hành trong các điều kiện:
| Điều kiện | Thông số |
|---|---|
| Nhiệt độ | 0–40°C |
| Độ ẩm | <80% RH |
| Độ cao | Tối đa 2.000m / 6.500 feet |
| Pollution Degree | 2 |
| Môi trường sử dụng | Trong nhà |
Việc tuân thủ điều kiện môi trường giúp thiết bị hoạt động trong phạm vi mà nhà sản xuất quy định.
Đặc biệt, LVD-20 được chỉ định for indoor use only, do đó không nên quảng bá sản phẩm như một thiết bị dò điện ngoài trời.
LVD-20 được công bố:
Pollution Degree 2
Đây là thông số liên quan đến điều kiện môi trường và ảnh hưởng của ô nhiễm lên cách điện, khoảng cách điện của thiết bị.
Thông số này cần được xem xét cùng với điều kiện vận hành thực tế, đặc biệt khi sử dụng thiết bị trong môi trường công nghiệp.
Kích thước SEW LVD-20:
148 × 27 × 25 mm
Trọng lượng:
Khoảng 57g, bao gồm pin.
Nguồn điện:
2 × pin AAA 1,5V
Thiết kế này giúp LVD-20 dễ mang theo trong túi dụng cụ hoặc bộ thiết bị kiểm tra cá nhân.
Nhà sản xuất cũng mô tả thiết bị có:
Đây là những đặc điểm phù hợp với dụng cụ kiểm tra điện được sử dụng thường xuyên trong công việc bảo trì.
LVD-20 có thể hỗ trợ kiểm tra sự hiện diện của AC 12–600V trong phạm vi điều kiện kỹ thuật được công bố.
Thiết bị hỗ trợ phát hiện DC 12–600V, mở rộng phạm vi ứng dụng so với các bút dò chỉ dành cho AC.
Thiết bị được thiết kế cho dây dẫn hoặc phần dẫn điện trần phù hợp với phương thức dò tiếp xúc.
LVD-20 có thể được sử dụng như một công cụ kiểm tra nhanh trong bộ dụng cụ của kỹ thuật viên.
Thiết bị có thể hỗ trợ bước xác định sự hiện diện của điện áp trước các công việc kiểm tra tiếp theo, với điều kiện sử dụng phù hợp.
Khả năng phát hiện cả hai loại điện áp giúp LVD-20 phù hợp với những môi trường mà kỹ thuật viên cần làm việc với nhiều loại nguồn điện.
SEW LVD-20 có thể phù hợp với:
Đặc biệt, sản phẩm phù hợp khi công việc yêu cầu một dụng cụ nhỏ gọn có thể kiểm tra cả AC và DC.
| Thông số | SEW LVD-20 |
|---|---|
| Model | LVD-20 |
| Loại | Volt-Finger Detector/Driver |
| Kiểu | Contact Type |
| Phát hiện AC | 12–600V AC |
| Phát hiện DC | 12–600V DC |
| Tần số | 30–330Hz |
| Measurement Category | CAT III 600V |
| Chỉ báo | LED và Tone |
| Self-Test | Có |
| Ứng dụng dây dẫn | Bare wires or conductors |
| Môi trường | Trong nhà |
| Pollution Degree | 2 |
| Nhiệt độ vận hành | 0–40°C |
| Độ ẩm | <80% RH |
| Độ cao | Tối đa 2.000m / 6.500 feet |
| Kích thước | 148 × 27 × 25 mm |
| Khối lượng | Khoảng 57g, gồm pin |
| Nguồn điện | 2 × AAA 1,5V |
| Tiêu thụ điện năng | Thấp |
| Đặc điểm | SEW LVD-17 | SEW LVD-18 | SEW LVD-20 |
|---|---|---|---|
| Dải AC | 5–1000V | 50–600V | 12–600V |
| Dải DC | Không nêu | Không nêu | 12–600V |
| Dò tiếp xúc | Không nêu | Có | Có |
| Dò không tiếp xúc | Có | Có | Không nêu |
| Self-Test | Không nêu | Không nêu | Có |
| Continuity Test | Không nêu | Có | Không nêu |
| Đèn pin | Không nêu | Có | Không nêu |
| CAT | CAT IV 1000V | CAT III 600V | CAT III 600V |
| Sử dụng | Trong nhà | Theo thông tin sản phẩm | Trong nhà |
| Nguồn | 1 × AAA | 2 × AAA | 2 × AAA |
| Khối lượng | ~39g | ~46g | ~57g |
Bảng này chỉ nhằm phân biệt các thông số đã được công bố cho từng model. Không nên dựa vào bảng để kết luận model nào “tốt hơn”; lựa chọn cần dựa trên loại điện áp, phương thức kiểm tra và môi trường làm việc thực tế.
Không phát hiện được điện áp không đồng nghĩa với việc có thể mặc nhiên kết luận mạch đã an toàn.
Trong công việc điện, cần tuân thủ quy trình cô lập nguồn và xác minh tình trạng mạch theo quy định của đơn vị.
Dải được công bố là:
AC 12–600V / DC 12–600V
Không sử dụng thiết bị ngoài giới hạn này.
LVD-20 là thiết bị dạng tiếp xúc và được chỉ định cho bare wires or conductors. Vì vậy cần đặc biệt chú ý đến nguy cơ tiếp xúc với phần dẫn điện.
CAT III 600V là cấp phân loại của thiết bị, không phải độ chính xác đo.
Thiết bị chỉ được công bố sử dụng trong nhà, 0–40°C, độ ẩm dưới 80% RH và độ cao tối đa 2.000m.
Thực hiện kiểm tra chức năng theo hướng dẫn của nhà sản xuất trước khi đưa thiết bị vào công việc.
Để duy trì thiết bị trong tình trạng phù hợp:
Đối với dụng cụ kiểm tra điện, việc kiểm tra tình trạng vật lý trước mỗi lần sử dụng là một phần quan trọng của quản lý an toàn thiết bị.
Thiết bị phát hiện 12–600V AC và 12–600V DC.
Có. LVD-20 được thiết kế cho cả AC và DC.
Không nên xếp LVD-20 vào nhóm bút dò không tiếp xúc. Thông số sản phẩm xác định đây là Contact Type.
Có. Thiết bị được trang bị chức năng Self-Test.
Có. Sản phẩm được chỉ định sử dụng cho bare wires or conductors.
Không. LVD-20 là thiết bị phát hiện điện áp. Thông số 12–600V là dải phát hiện, không phải dải đo hiển thị giá trị điện áp.
Theo thông số được cung cấp, không. Sản phẩm được chỉ định For indoor use only.
Thiết bị sử dụng 2 pin AAA 1,5V.
12V DC nằm tại ngưỡng thấp của dải phát hiện được công bố. Tuy nhiên, kết quả thực tế còn phụ thuộc điều kiện mạch và điều kiện kiểm tra; không nên coi thông số này là bảo đảm rằng mọi nguồn 12V DC đều sẽ được phát hiện trong mọi tình huống.
SEW LVD-20 12V–600V AC/DC Voltage Detector là thiết bị dò điện áp dạng tiếp xúc, hướng đến nhu cầu kiểm tra nhanh sự hiện diện của cả AC và DC trong dải 12–600V.
Các thông số nổi bật gồm:
Điểm đáng chú ý nhất của LVD-20 là khả năng phát hiện cả điện áp AC và DC từ 12V, trong một thiết bị nhỏ gọn dành cho phương thức kiểm tra tiếp xúc.
| Thông số | SEW LVD-20 |
|---|---|
| Model | LVD-20 |
| Loại | Volt-Finger Detector/Driver |
| Kiểu | Contact Type |
| Phát hiện AC | 12–600V AC |
| Phát hiện DC | 12–600V DC |
| Tần số | 30–330Hz |
| Measurement Category | CAT III 600V |
| Chỉ báo | LED và Tone |
| Self-Test | Có |
| Ứng dụng dây dẫn | Bare wires or conductors |
| Môi trường | Trong nhà |
| Pollution Degree | 2 |
| Nhiệt độ vận hành | 0–40°C |
| Độ ẩm | <80% RH |
| Độ cao | Tối đa 2.000m / 6.500 feet |
| Kích thước | 148 × 27 × 25 mm |
| Khối lượng | Khoảng 57g, gồm pin |
| Nguồn điện | 2 × AAA 1,5V |
| Tiêu thụ điện năng | Thấp |
