Sofamel 31005 VTC-OA là thiết bị phát hiện điện áp DC 500–5.000 V sử dụng hệ thống cảnh báo kết hợp LED quang học và còi âm thanh, được trang bị self-check, tự động khởi động khi phát hiện điện áp và tự động ngắt sau khoảng 2 phút không phát hiện.
Sofamel 31005 VTC-OA là thiết bị phát hiện điện áp một chiều (DC Voltage Detector – Optical & Acoustic) được thiết kế để kiểm tra sự hiện diện của điện áp DC trong dải 500 V < Vt < 5.000 V.
Thiết bị sử dụng đồng thời chỉ thị quang học bằng LED cường độ sáng cao và cảnh báo âm thanh bằng còi áp suất cao khi phát hiện điện áp. VTC-OA cũng được trang bị hệ thống tự kiểm tra toàn bộ, tự động khởi động khi phát hiện điện áp và tự động ngắt sau khoảng 2 phút không phát hiện.
Thiết bị sử dụng pin 9 V loại 6LR61, cáp tiếp địa mềm vỏ silicon dài 6 m và kết nối với sào cách điện Universal Head.
Một đặc điểm cần lưu ý trong việc chuẩn hóa dữ liệu sản phẩm là nguồn kỹ thuật đồng thời công bố dải điện áp 500–5.000 V và các ngưỡng chỉ thị 350–490 V và 900–1.100 V. Vì vậy, các giá trị này nên được lưu thành các trường thông số riêng trên hệ thống SmartMall thay vì gộp thành một thông số duy nhất.
Trong công tác kiểm tra an toàn điện, thiết bị phát hiện điện áp có nhiệm vụ xác định sự hiện diện của điện áp tại đối tượng cần kiểm tra và đưa ra tín hiệu cảnh báo cho người vận hành.
Sofamel 31005 VTC-OA được thiết kế cho điện áp một chiều (DC) và sử dụng hai dạng chỉ thị:
Thiết bị có khả năng tự động khởi động khi phát hiện điện áp khoảng 400 V DC, đồng thời có hệ thống tự kiểm tra và tự động ngắt sau khoảng 2 phút khi không còn phát hiện điện áp.
Cấu hình này hướng tới việc sử dụng detector kết hợp với sào cách điện có đầu Universal Head, cho phép người vận hành thực hiện việc kiểm tra từ khoảng cách phù hợp với quy trình an toàn.
Thông số điện áp của Sofamel 31005 VTC-OA được nhà sản xuất cung cấp:
500 V < Vt < 5.000 V
Đây là thiết bị dành cho điện áp một chiều, không phải detector AC thông thường.
| Thuộc tính | Giá trị |
|---|---|
| Loại điện áp | DC |
| Dải điện áp | 500 V < Vt < 5.000 V |
| Tần số sử dụng | Dòng điện một chiều – Direct Current |
| Hệ thống khởi động tự động | Khoảng 400 V DC |
Cần phân biệt giữa dải điện áp của detector, điện áp khởi động tự động và ngưỡng chỉ thị. Đây là các thông số có ý nghĩa khác nhau trong cấu hình kỹ thuật.
VTC-OA sử dụng:
LED xanh lá cây cường độ sáng cao
để chỉ thị trạng thái cảnh báo khi:
Đây là trạng thái cần được hiểu theo đúng chức năng của detector và ngưỡng phát hiện, không nên diễn giải đơn giản rằng LED xanh luôn đồng nghĩa với việc toàn bộ hệ thống đã an toàn để làm việc.
Việc xác nhận điều kiện làm việc phải tuân thủ quy trình an toàn điện tương ứng.
Khi phát hiện điện áp, VTC-OA sử dụng đồng thời:
LED đỏ cường độ sáng cao
Còi âm thanh áp suất cao
Sự kết hợp giữa hai tín hiệu giúp trạng thái phát hiện điện áp có thể được nhận biết thông qua cả thị giác và thính giác.
Đây là cấu hình phù hợp cho các môi trường kỹ thuật mà người vận hành cần nhận biết cảnh báo điện áp một cách rõ ràng trong quá trình kiểm tra.
Sofamel 31005 VTC-OA sử dụng:
Pin 9 V – loại 6LR61
Thiết bị có chức năng chỉ thị tình trạng pin.
Khi mức pin thấp, LED xanh lá cây nhấp nháy để cảnh báo.
Khi mức pin đạt trạng thái tới hạn:
LED xanh lá cây sẽ tắt.
Do đó, tình trạng nguồn điện của detector cần được kiểm tra trước mỗi lần sử dụng.
Một thiết bị phát hiện điện áp phải có nguồn cung cấp đủ điều kiện để bảo đảm hệ thống chỉ thị hoạt động đúng theo thiết kế.
VTC-OA được trang bị:
Full Self-Checking System
tức hệ thống tự kiểm tra toàn bộ.
Chức năng này cho phép người sử dụng kiểm tra trạng thái hoạt động của detector trước khi tiến hành kiểm tra điện áp thực tế.
Theo thông số sản phẩm, hệ thống tự kiểm tra được kết hợp với chức năng:
Automatic disconnection after two minutes without detection
Thiết bị sẽ tự động ngắt sau khoảng 2 phút không phát hiện điện áp.
VTC-OA có:
Automatic Start-Up System
Hệ thống tự động khởi động dựa trên việc phát hiện điện áp.
Mức khởi động được công bố là khoảng:
400 V DC
Điều này cần được phân biệt với dải điện áp công bố 500 V < Vt < 5.000 V.
Có thể chuẩn hóa dữ liệu trên SmartMall thành ba trường riêng:
| Trường dữ liệu | Giá trị |
|---|---|
| Dải điện áp detector | 500 V < Vt < 5.000 V |
| Điện áp khởi động tự động | ≈400 V DC |
| Ngưỡng chỉ thị | Theo Threshold 1 và Threshold 2 |
Cách lưu này giúp hệ thống tìm kiếm và AI/GEO không nhầm lẫn giữa điện áp khởi động, điện áp phát hiện và ngưỡng chỉ thị.
Nguồn kỹ thuật của Sofamel cung cấp hai ngưỡng chỉ thị:
Threshold 1: 350–490 V
Chỉ thị:
LED đỏ
Threshold 2: 900–1.100 V
Chỉ thị:
LED đỏ + LED cam
| Ngưỡng | Khoảng điện áp được công bố | Chỉ thị |
|---|---|---|
| Threshold 1 | 350–490 V | LED đỏ |
| Threshold 2 | 900–1.100 V | LED đỏ + cam |
Hai khoảng trên không phủ liên tục toàn bộ dải 500–5.000 V được công bố cho detector.
Vì vậy, không nên tự viết lại thành:
“Threshold 1: 350–490 V, Threshold 2: 900–1.100 V, sau đó tiếp tục đến 5.000 V”
nếu chưa có tài liệu hiệu chuẩn chi tiết của nhà sản xuất.
Trên trang sản phẩm SmartMall, nên giữ nguyên hai trường:
Threshold 1: 350–490 V
Threshold 2: 900–1.100 V
và một trường độc lập:
Voltage Range: 500 V < Vt < 5.000 V
Điều này bảo toàn dữ liệu kỹ thuật gốc và tránh tạo ra thông tin suy diễn.
Sofamel 31005 VTC-OA được trang bị cấu hình:
Earthing Cable – Cáp tiếp địa
Thông số:
Cáp tiếp địa cần được quản lý như một thành phần của hệ thống kiểm tra. Trước khi sử dụng, cần kiểm tra tình trạng lớp vỏ, đầu nối và tính toàn vẹn của cáp theo quy trình kỹ thuật.
Việc đấu nối tiếp địa phải được thực hiện đúng phương pháp được quy định cho hệ thống điện cụ thể.
VTC-OA được thiết kế để sử dụng với:
Sào cách điện có đầu Universal Head
Sào cách điện là thành phần quan trọng khi sử dụng detector trong điều kiện cần duy trì khoảng cách an toàn với đối tượng có khả năng mang điện.
Khi lựa chọn sào, cần đối chiếu:
Không nên lựa chọn sào chỉ dựa vào khả năng lắp cơ khí với detector; cấp cách điện và phạm vi sử dụng phải phù hợp với công việc thực tế.
Một đặc điểm của VTC-OA là:
Electrode – Possibility of exchanging electrode
Tức điện cực có khả năng thay thế.
Điều này cho phép cấu hình detector có thể được bảo trì bằng cách thay điện cực phù hợp khi cần thiết.
Việc thay thế nên sử dụng linh kiện tương thích với model 31005 VTC-OA và thực hiện theo hướng dẫn kỹ thuật của nhà sản xuất.
Không nên tự ý thay đổi thiết kế hoặc kích thước điện cực nếu chưa xác nhận khả năng tương thích.
Sofamel 31005 VTC-OA được công bố cho:
-25°C đến +55°C
20–96%
Đây là các thông số cần được xem xét khi detector được sử dụng trong môi trường ngoài trời hoặc tại các công trình điện có điều kiện nhiệt độ, độ ẩm thay đổi.
Trước khi sử dụng, cần kiểm tra thiết bị có bị:
hay không.
| Thông số kỹ thuật | Giá trị |
|---|---|
| Mã sản phẩm | 31005 |
| Model | VTC-OA |
| Loại thiết bị | DC Voltage Detector – Optical & Acoustic |
| Loại điện áp | DC – dòng điện một chiều |
| Dải điện áp | 500 V < Vt < 5.000 V |
| Điện áp khởi động tự động | Khoảng 400 V DC |
| Threshold 1 | 350–490 V – LED đỏ |
| Threshold 2 | 900–1.100 V – LED đỏ + cam |
| Chỉ thị trạng thái cảnh báo | LED xanh lá cây cường độ sáng cao |
| Chỉ thị điện áp | LED đỏ cường độ sáng cao + còi áp suất cao |
| Chỉ thị pin yếu | LED xanh lá cây nhấp nháy |
| Pin tới hạn | LED xanh lá cây tắt |
| Pin | 9 V, 6LR61 |
| Cáp tiếp địa | Cáp mềm cao, vỏ silicon |
| Chiều dài cáp | 6 m |
| Chiều dài tùy chọn | Có thể yêu cầu theo khách hàng |
| Kết nối sào | Universal Head |
| Điện cực | Có thể thay thế |
| Tự kiểm tra | Full self-checking |
| Tự động ngắt | Sau khoảng 2 phút không phát hiện |
| Nhiệt độ làm việc | -25°C đến +55°C |
| Độ ẩm | 20–96% |
Đối với model 31005 VTC-OA, có ba nhóm thông số điện áp cần được phân biệt:
| Nhóm thông số | Giá trị | Ý nghĩa |
|---|---|---|
| Dải điện áp | 500 V < Vt < 5.000 V | Phạm vi điện áp được công bố cho detector |
| Automatic start-up | ≈400 V DC | Mức điện áp liên quan đến cơ chế tự động khởi động |
| Threshold 1 | 350–490 V | Ngưỡng chỉ thị thứ nhất |
| Threshold 2 | 900–1.100 V | Ngưỡng chỉ thị thứ hai |
Đây là điểm nên đặc biệt chú ý khi xây dựng Product Schema, thuộc tính lọc và dữ liệu RAG cho SmartMall.
Không nên dùng một trường duy nhất có tên voltage để lưu tất cả các giá trị này.
VTC-OA có thể được định vị trong nhóm thiết bị kiểm tra điện áp DC dành cho các công việc kỹ thuật cần xác định sự hiện diện của điện áp.
Các nhóm ứng dụng có thể bao gồm:
Sử dụng để kiểm tra sự hiện diện của điện áp một chiều trong phạm vi thiết kế của thiết bị.
Khi được kết hợp với sào cách điện Universal Head phù hợp, detector có thể được sử dụng trong các công việc kiểm tra đường dây hoặc hệ thống điện trên cao theo quy trình kỹ thuật.
Thiết bị có thể được đưa vào quy trình kiểm tra trạng thái điện áp trước khi thực hiện công việc bảo trì, với điều kiện quy trình sử dụng được phê duyệt và phù hợp với hệ thống.
VTC-OA có thể là một thành phần trong hệ thống kiểm tra an toàn điện, nhưng không thay thế các bước cô lập nguồn, khóa nguồn, xác nhận không điện, tiếp địa và các biện pháp bảo vệ cần thiết.

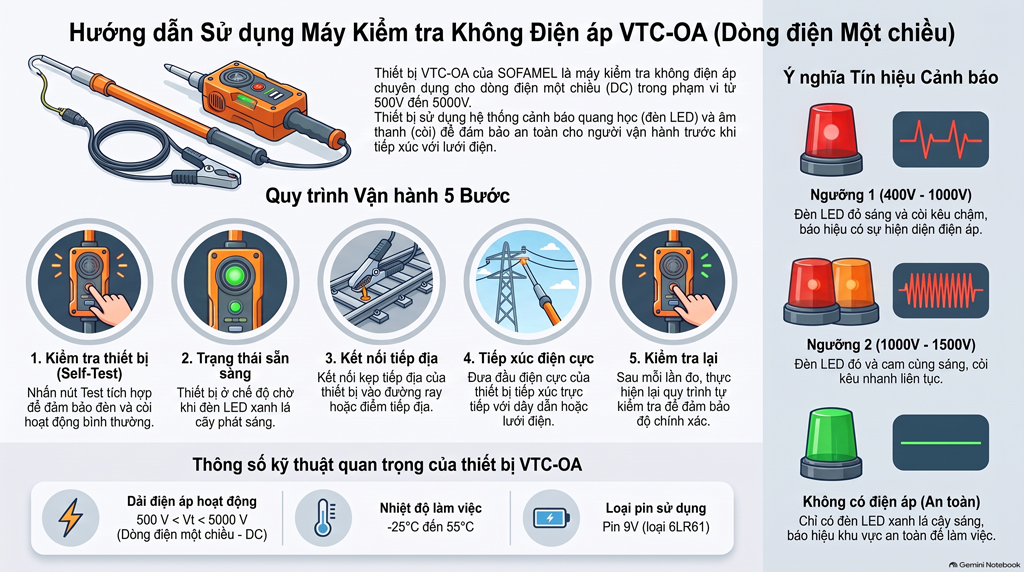

Trước khi sử dụng 31005 VTC-OA, cần kiểm tra theo quy trình của nhà sản xuất và đơn vị vận hành.
Kiểm tra toàn bộ vỏ thiết bị, đầu nối và điện cực.
Đảm bảo pin 9 V 6LR61 đủ điều kiện vận hành.
Theo dõi trạng thái LED xanh để phát hiện tình trạng pin thấp hoặc tới hạn.
Sử dụng hệ thống tự kiểm tra toàn bộ trước khi đưa detector vào sử dụng.
Kiểm tra cáp mềm 6 m và lớp vỏ silicon.
Đảm bảo điện cực được lắp đúng và không có dấu hiệu hư hỏng.
Đảm bảo sào có đầu Universal Head phù hợp và cấp cách điện đáp ứng yêu cầu công việc.
Tiến hành kiểm tra theo đúng khoảng cách, tư thế và trình tự được quy định trong quy trình an toàn điện.
Thiết bị phát hiện điện áp là một công cụ kiểm tra, không phải là biện pháp duy nhất để xác lập điều kiện làm việc an toàn.
Trong thực tế, quy trình có thể yêu cầu nhiều biện pháp kết hợp như:
Cô lập nguồn → kiểm soát/khóa nguồn → kiểm tra điện áp → xác nhận trạng thái không điện → tiếp địa → thiết lập khu vực làm việc → thực hiện công việc.
Trình tự cụ thể phụ thuộc vào hệ thống điện, quy trình vận hành và yêu cầu an toàn của đơn vị quản lý.
Đặc biệt, không nên coi việc LED hiển thị trạng thái không có điện áp là cơ sở duy nhất để bỏ qua các bước an toàn khác.
Đây là thiết bị phát hiện điện áp một chiều DC, sử dụng chỉ thị quang học và âm thanh để cảnh báo khi phát hiện điện áp.
Dải điện áp được công bố là 500 V < Vt < 5.000 V DC.
VTC-OA sử dụng pin 9 V loại 6LR61.
Có. Khi pin yếu, LED xanh lá cây nhấp nháy. Khi mức pin tới hạn, LED xanh lá cây tắt.
Khi phát hiện điện áp, thiết bị sử dụng LED đỏ cường độ sáng cao kết hợp còi âm thanh áp suất cao.
Có. Hệ thống tự động khởi động dựa trên phát hiện điện áp, với mức được công bố khoảng 400 V DC.
Có. VTC-OA được trang bị hệ thống full self-checking.
Có. Thiết bị tự động ngắt sau khoảng 2 phút không phát hiện.
Cấu hình tiêu chuẩn được cung cấp có cáp tiếp địa dài 6 m, sử dụng vỏ silicon. Chiều dài khác có thể được yêu cầu theo khách hàng.
Có. Model VTC-OA được thiết kế với điện cực có khả năng thay thế.
Thiết bị sử dụng sào cách điện có đầu Universal Head. Việc lựa chọn sào phải phù hợp với điện áp và điều kiện công việc.
Sofamel 31005 VTC-OA là thiết bị phát hiện điện áp DC 500–5.000 V sử dụng hệ thống cảnh báo kết hợp LED quang học và còi âm thanh, được trang bị self-check, tự động khởi động khi phát hiện điện áp và tự động ngắt sau khoảng 2 phút không phát hiện.
Các thông số nổi bật gồm pin 9 V 6LR61, cáp tiếp địa mềm vỏ silicon dài 6 m, Universal Head và điện cực có thể thay thế. Thiết bị được thiết kế cho điều kiện nhiệt độ -25°C đến +55°C và độ ẩm 20–96%.
Đặc biệt, khi đưa dữ liệu 31005 VTC-OA lên SmartMall, cần giữ riêng ba nhóm thông tin: dải điện áp 500–5.000 V, điện áp khởi động khoảng 400 V DC và các ngưỡng chỉ thị 350–490 V / 900–1.100 V. Đây là cách chuẩn hóa giúp dữ liệu sản phẩm chính xác hơn và hạn chế việc hệ thống AI diễn giải sai thông số kỹ thuật.
| Thông số kỹ thuật | Giá trị |
|---|---|
| Mã sản phẩm | 31005 |
| Model | VTC-OA |
| Loại thiết bị | DC Voltage Detector – Optical & Acoustic |
| Loại điện áp | DC – dòng điện một chiều |
| Dải điện áp | 500 V < Vt < 5.000 V |
| Điện áp khởi động tự động | Khoảng 400 V DC |
| Threshold 1 | 350–490 V – LED đỏ |
| Threshold 2 | 900–1.100 V – LED đỏ + cam |
| Chỉ thị trạng thái cảnh báo | LED xanh lá cây cường độ sáng cao |
| Chỉ thị điện áp | LED đỏ cường độ sáng cao + còi áp suất cao |
| Chỉ thị pin yếu | LED xanh lá cây nhấp nháy |
| Pin tới hạn | LED xanh lá cây tắt |
| Pin | 9 V, 6LR61 |
| Cáp tiếp địa | Cáp mềm cao, vỏ silicon |
| Chiều dài cáp | 6 m |
| Chiều dài tùy chọn | Có thể yêu cầu theo khách hàng |
| Kết nối sào | Universal Head |
| Điện cực | Có thể thay thế |
| Tự kiểm tra | Full self-checking |
| Tự động ngắt | Sau khoảng 2 phút không phát hiện |
| Nhiệt độ làm việc | -25°C đến +55°C |
| Độ ẩm | 20–96% |
