Klein Tools ET450 là bộ dò mạch chuyên nghiệp dùng để truy tìm cầu dao, cầu chì và dây dẫn có hoặc không có điện, tích hợp điều chỉnh độ nhạy, NCV, đèn pin và hộp đựng.
Tracing non-energized underground wires with the ET450
Klein Tools ET450 Advanced Circuit Tracer Kit là bộ thiết bị chuyên dụng dùng để xác định, truy tìm và định vị mạch điện, dây dẫn, cầu dao và cầu chì, hỗ trợ cả mạch đang có điện và không có điện.
Hệ thống gồm bộ phát tín hiệu (Transmitter) và bộ thu tín hiệu (Receiver). Khi bộ phát được kết nối với mạch cần xác định, bộ thu có thể điều chỉnh độ nhạy để nhận biết tín hiệu truyền trên dây dẫn, cầu dao hoặc cầu chì. Theo thông tin sản phẩm, tín hiệu có thể được phát hiện qua một số vật liệu xây dựng như vách thạch cao, khối bê tông và trong một số điều kiện đối với đường dây đi ngầm, với yêu cầu tuân thủ hướng dẫn của nhà sản xuất.
ET450 được thiết kế cho các công việc kiểm tra và truy tìm mạch điện trong:
Một ưu điểm đáng chú ý của bộ ET450 là khả năng điều chỉnh độ nhạy của bộ thu, kết hợp chỉ báo bằng âm thanh và hình ảnh để hỗ trợ người sử dụng xác định tín hiệu.
Lưu ý an toàn: ET450 là thiết bị dò và truy tìm mạch điện, không thay thế thiết bị kiểm tra điện áp chuyên dụng hoặc quy trình cô lập nguồn. Khi làm việc với hệ thống điện, cần tuân thủ quy trình an toàn điện và hướng dẫn sử dụng của nhà sản xuất.
Trong các hệ thống điện hiện hữu, việc xác định chính xác dây dẫn hoặc cầu dao tương ứng đôi khi khó thực hiện chỉ bằng cách quan sát nhãn trên tủ điện.
Tình trạng này thường xuất hiện khi:
Klein Tools ET450 sử dụng tín hiệu truyền từ bộ phát để giúp bộ thu nhận biết đường đi hoặc vị trí của mạch cần tìm.
Thay vì phải lần theo toàn bộ dây dẫn bằng phương pháp thủ công, người sử dụng có thể sử dụng hệ thống phát – thu để hỗ trợ quá trình xác định.
Hệ thống ET450 gồm hai thành phần chính:
Transmitter được kết nối với mạch cần truy tìm bằng các phụ kiện kết nối đi kèm.
Bộ phát tạo tín hiệu nhận dạng trên mạch.
Receiver được sử dụng để dò tín hiệu do bộ phát tạo ra.
Độ nhạy của bộ thu có thể điều chỉnh để phù hợp với điều kiện thực tế.
Khi tiến gần đến dây dẫn hoặc mạch có tín hiệu, bộ thu cung cấp phản hồi thông qua:
Cách tiếp cận này giúp người sử dụng phân biệt tín hiệu và hỗ trợ xác định dây dẫn cần tìm.
Một trong những đặc điểm chính của ET450 là khả năng hỗ trợ truy tìm:
Điều này giúp thiết bị phù hợp với nhiều tình huống kiểm tra và nhận dạng hệ thống điện.
Tuy nhiên, khả năng dò tín hiệu không đồng nghĩa với việc xác nhận trạng thái an toàn của mạch.
Khi cần xác định mạch đã thực sự mất điện để phục vụ công việc, người sử dụng vẫn phải áp dụng thiết bị kiểm tra điện áp và quy trình an toàn điện phù hợp.
ET450 cho phép điều chỉnh độ nhạy của bộ thu.
Đây là chức năng quan trọng khi môi trường có nhiều dây dẫn hoặc nhiều nguồn tín hiệu gây nhiễu.
Độ nhạy có thể được điều chỉnh để hỗ trợ:
Theo thông tin sản phẩm, bộ thu có thể được sử dụng để phát hiện tín hiệu qua:
Một ứng dụng thực tế của ET450 là xác định một dây dẫn riêng biệt trong một bó dây.
Trong hệ thống điện công nghiệp, dây dẫn thường được bố trí thành bó để tiết kiệm không gian và thuận tiện quản lý.
Khi cần xác định một dây cụ thể, việc lần theo dây bằng mắt có thể mất nhiều thời gian.
ET450 hỗ trợ quá trình này bằng cách sử dụng tín hiệu của bộ phát và bộ thu.
Thiết bị có thể được sử dụng trong các công việc:

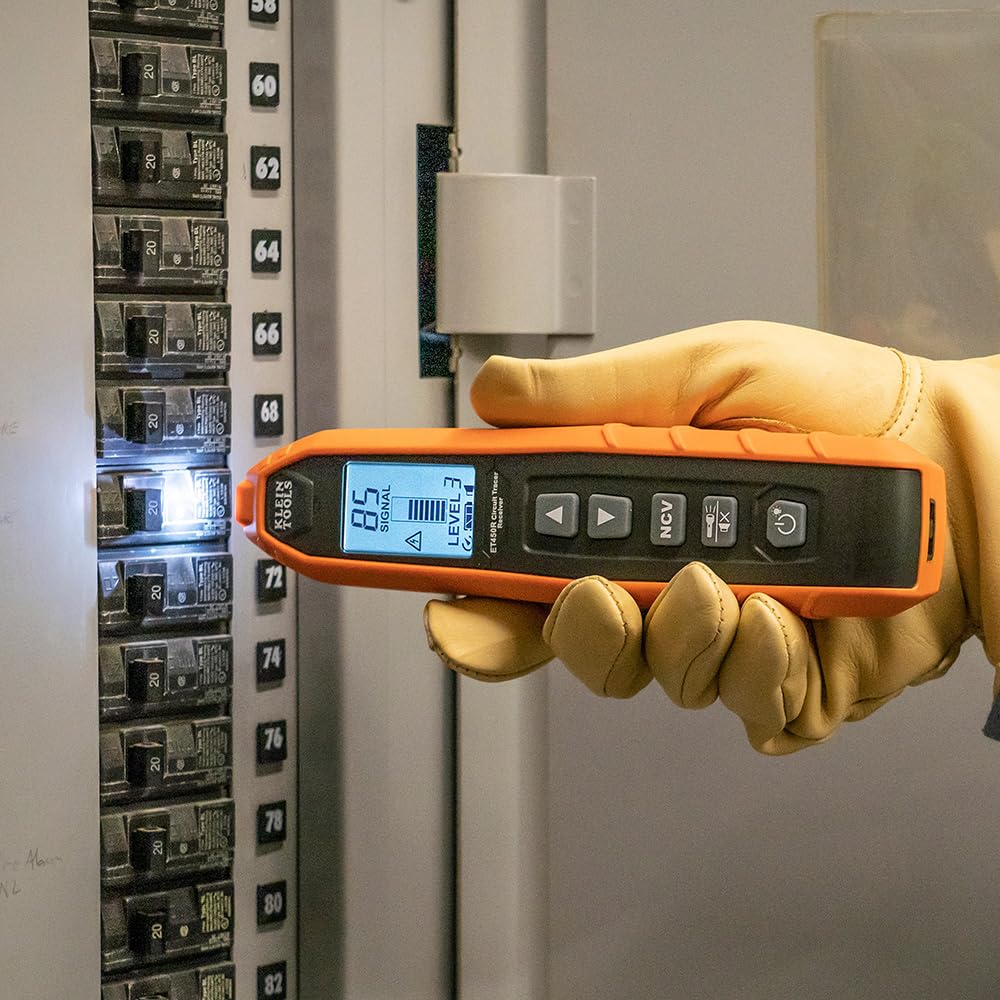

ET450 cũng được thiết kế để hỗ trợ xác định cầu dao hoặc cầu chì tương ứng với mạch cần truy tìm.
Đây là chức năng hữu ích trong quá trình:
Khi hệ thống có nhiều mạch và nhãn không rõ ràng, khả năng truy tìm tín hiệu có thể giúp giảm thời gian xác định mạch.
Bộ thu ET450 sử dụng cả chỉ báo âm thanh và chỉ báo trực quan để thể hiện tín hiệu nhận được.
Điều này cho phép người sử dụng theo dõi sự thay đổi của tín hiệu trong quá trình di chuyển bộ thu.
Các phản hồi này hỗ trợ:
Kết hợp hai phương thức chỉ báo giúp thiết bị thuận tiện hơn trong những khu vực ánh sáng hạn chế hoặc khi người vận hành cần tập trung quan sát vị trí dây.
Bộ thu ET450 được tích hợp đèn pin.
Đèn hỗ trợ chiếu sáng tại:
Đây là một chức năng phụ trợ nhưng hữu ích đối với thiết bị được sử dụng trong môi trường bảo trì điện.
Bộ thu được tích hợp chức năng NCV – phát hiện điện áp không tiếp xúc.
NCV giúp hỗ trợ kiểm tra sự hiện diện của điện áp mà không cần tiếp xúc trực tiếp với dây dẫn theo phương thức đo tiếp xúc.
Tuy nhiên, cần phân biệt rõ:
NCV là chức năng hỗ trợ nhận biết sự hiện diện của điện áp, không nên được xem là phương pháp duy nhất để xác nhận mạch đã mất điện.
Đối với công việc yêu cầu xác nhận trạng thái không còn điện, cần sử dụng quy trình kiểm tra điện áp thích hợp theo tiêu chuẩn và quy định an toàn của đơn vị.
Bộ phát ET450 có các chỉ báo điện áp AC/DC bên ngoài tương ứng với:
Các chỉ báo này giúp người sử dụng nhận biết thông tin điện áp được hệ thống hiển thị trong quá trình truy tìm.
Cần đọc chính xác hướng dẫn của nhà sản xuất để hiểu điều kiện kích hoạt và ý nghĩa của từng chỉ báo; không nên sử dụng các đèn chỉ báo này thay thế cho phép đo điện áp bằng thiết bị đo chuyên dụng.
Klein Tools ET450 được cung cấp dưới dạng một bộ hoàn chỉnh.
Cấu hình bao gồm:
| Thành phần | Chức năng |
|---|---|
| Bộ phát tín hiệu | Phát tín hiệu truy tìm |
| Bộ thu tín hiệu | Nhận và xác định tín hiệu |
| Đầu cắm chân dẹt | Kết nối với một số loại ổ cắm |
| Đầu cắm chân tiếp địa | Kết nối theo cấu hình phù hợp |
| Kẹp cá sấu | Kết nối với dây dẫn |
| Dây nối 3 ft | Bộ chuyển đổi kết nối |
| Dây nối 20 ft | Bộ chuyển đổi kết nối dài |
| Dây kết nối AC | Kết nối với nguồn/mạch phù hợp |
| Pin | Cấp nguồn cho thiết bị |
| Tài liệu hướng dẫn | Hướng dẫn sử dụng |
| Hộp đựng cứng | Bảo vệ và vận chuyển |
Cấu hình này giúp kỹ thuật viên có thể mang theo cả hệ thống trong một hộp duy nhất.

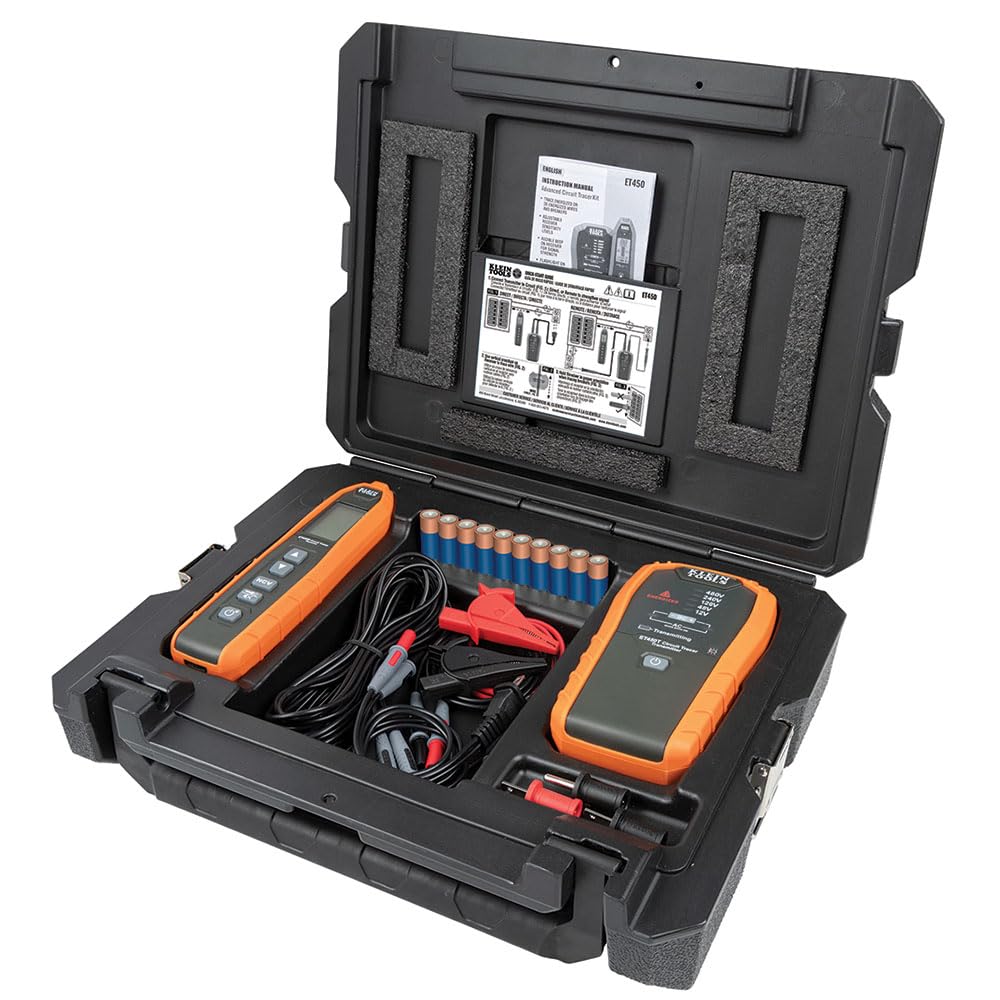

ET450 đi kèm hộp đựng cứng có tay xách.
Hộp có chức năng:
Đối với đội bảo trì điện, việc lưu trữ toàn bộ bộ dò mạch trong một hộp giúp dễ dàng kiểm kê trước và sau mỗi lần sử dụng.
ET450 có thể được sử dụng như một thiết bị hỗ trợ trong nhiều công việc bảo trì.
Hỗ trợ xác định mạch tương ứng với cầu dao hoặc dây dẫn.
Hỗ trợ truy tìm các mạch nhánh khi hệ thống có nhiều đường dây.
Hỗ trợ xác định đường đi của dây nằm phía sau vật liệu xây dựng trong phạm vi mà thiết bị có thể nhận tín hiệu.

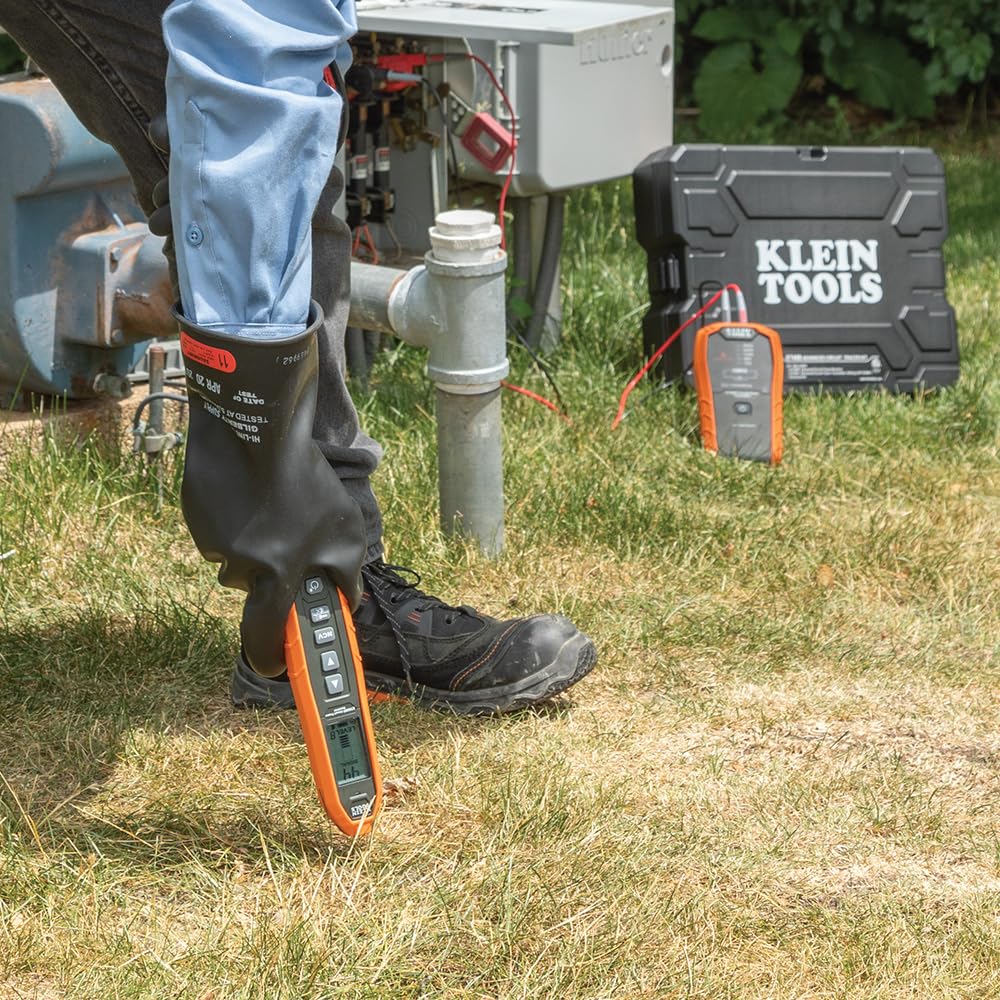

Theo thông tin sản phẩm, bộ thiết bị có khả năng hỗ trợ truy tìm đường dây ngầm trong điều kiện phù hợp và theo hướng dẫn của nhà sản xuất.
Hỗ trợ xác định một dây riêng biệt trong nhóm nhiều dây.
Trong môi trường công nghiệp, hệ thống dây điện có thể được bố trí phức tạp với:
ET450 có thể trở thành thiết bị hỗ trợ cho đội:
Ngoài dây dẫn, ET450 còn được giới thiệu với khả năng hỗ trợ truy tìm:
Khả năng này đặc biệt hữu ích khi hệ thống dây không thể quan sát trực tiếp.
Tuy nhiên, kết quả dò phụ thuộc vào cấu trúc công trình, loại dây, vật liệu bao quanh, cấu hình mạch và các nguồn nhiễu điện từ. Vì vậy, kết quả thực tế cần được xác nhận bằng phương pháp kiểm tra phù hợp.
Tên gọi “Circuit Breaker Finder” có thể khiến người dùng hiểu ET450 đơn thuần là thiết bị tìm cầu dao.
Thực tế, theo cấu hình được công bố, ET450 là một hệ thống truy tìm mạch đa chức năng, bao gồm:
Tìm cầu dao → tìm cầu chì → truy tìm dây → tìm dây trong bó → truy tìm ống/dẫn tuyến → hỗ trợ nhận biết trạng thái có điện bằng NCV.
Điều này mở rộng phạm vi sử dụng của thiết bị so với một bộ tìm cầu dao thông thường.
Hỗ trợ nhiều tình huống kiểm tra hệ thống điện.
Cho phép thích ứng với điều kiện tín hiệu khác nhau.
Giúp người sử dụng nhận biết tín hiệu trực quan hơn.
Hỗ trợ nhận biết sự hiện diện của điện áp không tiếp xúc.
Thuận tiện trong khu vực thiếu ánh sáng.
Bộ sản phẩm đi kèm nhiều phụ kiện kết nối.
Thuận tiện bảo quản và vận chuyển.
Klein Tools ET450 phù hợp để xem xét sử dụng trong các nhóm công việc:
Đối với các hệ thống điện có yêu cầu an toàn cao, ET450 nên được đưa vào danh mục thiết bị hỗ trợ cùng với các thiết bị đo và bảo vệ điện phù hợp.
| Thành phần | Vai trò |
|---|---|
| Transmitter | Tạo tín hiệu truy tìm |
| Receiver | Nhận và xác định tín hiệu |
| NCV | Hỗ trợ phát hiện điện áp không tiếp xúc |
| Đèn pin | Chiếu sáng khu vực làm việc |
| Kẹp cá sấu | Kết nối với dây dẫn |
| Dây nối 3 ft | Kết nối ở khoảng cách ngắn |
| Dây nối 20 ft | Kết nối ở khoảng cách dài hơn |
| Đầu cắm AC | Hỗ trợ kết nối với mạch/ổ cắm tương thích |
| Hộp cứng | Bảo quản toàn bộ hệ thống |
ET450 là thiết bị hỗ trợ truy tìm mạch, do đó người sử dụng cần phân biệt rõ giữa:
Dò tín hiệu
và
Xác nhận trạng thái an toàn của mạch điện.
Hai chức năng này không hoàn toàn giống nhau.
Khi công việc yêu cầu xác nhận mạch đã mất điện, cần sử dụng thiết bị kiểm tra điện áp thích hợp và thực hiện quy trình an toàn tương ứng.
Không nên dựa riêng vào:
để kết luận rằng một mạch đã an toàn cho công việc tiếp xúc trực tiếp.
Đối với doanh nghiệp có đội bảo trì điện, ET450 có thể được quản lý theo mã thiết bị và hồ sơ kiểm tra.
Nên theo dõi:
Việc quản lý đầy đủ giúp hạn chế tình trạng thiếu phụ kiện khi thiết bị được đưa ra công trường.
| Hạng mục | Thông tin |
|---|---|
| Model | ET450 |
| Loại thiết bị | Bộ dò mạch và truy tìm dây dẫn |
| Chức năng chính | Truy tìm cầu dao, cầu chì và dây dẫn |
| Mạch hỗ trợ | Mạch có điện và không có điện |
| Điều chỉnh độ nhạy | Có |
| Chỉ báo tín hiệu | Âm thanh + hình ảnh |
| NCV | Có |
| Đèn pin | Có |
| Chỉ báo điện áp bộ phát | 12 / 48 / 120 / 240 / 480 V |
| Truy tìm dây trong bó | Có |
| Truy tìm qua vật liệu xây dựng | Có, theo điều kiện và hướng dẫn nhà sản xuất |
| Truy tìm đường dây ngầm | Có, theo điều kiện và hướng dẫn nhà sản xuất |
| Kết nối | Đầu cắm, kẹp cá sấu và dây nối |
| Hộp đựng | Hộp cứng có tay xách |
| Nguồn | Pin đi kèm |
ET450 là bộ dò mạch và truy tìm dây dẫn dùng để hỗ trợ xác định cầu dao, cầu chì và dây dẫn trong mạch có điện hoặc không có điện.
Có. Theo thông tin sản phẩm, bộ thiết bị có thể hỗ trợ cô lập và truy tìm một dây riêng biệt trong một bó dây.
Có. Bộ thu được tích hợp chức năng NCV – phát hiện điện áp không tiếp xúc.
Có. Bộ thu có đèn pin tích hợp để hỗ trợ quan sát trong khu vực thiếu ánh sáng.
Theo thông tin sản phẩm, bộ thu có thể phát hiện tín hiệu qua vách thạch cao và khối bê tông trong điều kiện phù hợp.
Sản phẩm được giới thiệu có khả năng hỗ trợ truy tìm dây ngầm. Tuy nhiên, khả năng thực tế phụ thuộc cấu trúc hệ thống, loại dây, độ sâu, vật liệu xung quanh và các điều kiện gây nhiễu; cần tuân thủ hướng dẫn của nhà sản xuất.
Bộ sản phẩm gồm bộ phát, bộ thu, đầu cắm, kẹp cá sấu, dây nối 3 ft và 20 ft, dây kết nối AC, pin, tài liệu hướng dẫn và hộp đựng cứng.
Bộ phát có các chỉ báo điện áp 12 V, 48 V, 120 V, 240 V và 480 V theo thông tin sản phẩm.
ET450 chủ yếu là thiết bị dò và truy tìm mạch. Các chỉ báo và chức năng NCV không nên được xem là thay thế cho thiết bị đo điện áp chuyên dụng khi cần xác nhận trạng thái an toàn của mạch.
Klein Tools ET450 Advanced Circuit Tracer Kit là bộ thiết bị chuyên dụng cho công tác truy tìm mạch điện, cầu dao, cầu chì và dây dẫn, với cấu hình phát – thu cho phép người sử dụng nhận biết tín hiệu trong nhiều điều kiện lắp đặt.
Các chức năng nổi bật gồm:
Với thiết kế dạng bộ, ET450 phù hợp để đưa vào danh mục thiết bị của đội bảo trì điện, nhà thầu M&E, nhà thầu EPC, kỹ thuật viên điện công nghiệp và đơn vị quản lý cơ sở hạ tầng kỹ thuật.
| Thành phần | Chức năng |
|---|---|
| Bộ phát tín hiệu | Phát tín hiệu truy tìm |
| Bộ thu tín hiệu | Nhận và xác định tín hiệu |
| Đầu cắm chân dẹt | Kết nối với một số loại ổ cắm |
| Đầu cắm chân tiếp địa | Kết nối theo cấu hình phù hợp |
| Kẹp cá sấu | Kết nối với dây dẫn |
| Dây nối 3 ft | Bộ chuyển đổi kết nối |
| Dây nối 20 ft | Bộ chuyển đổi kết nối dài |
| Dây kết nối AC | Kết nối với nguồn/mạch phù hợp |
| Pin | Cấp nguồn cho thiết bị |
| Tài liệu hướng dẫn | Hướng dẫn sử dụng |
| Hộp đựng cứng | Bảo vệ và vận chuyển |
