Tóm tắt nhanh về tủ ATS-001

Tủ tự động chuyển nguồn ATS-001 là tủ điện dùng cho hệ thống 3 pha 380/220V, tự động chuyển tải giữa nguồn điện lưới và nguồn dự phòng (thường là máy phát điện) khi xảy ra sự cố mất điện. Tủ sử dụng bộ điều khiển SmartGen, vỏ thép tấm sơn tĩnh điện màu xám sáng RAL 7035, kích thước 900 x 600 x 350 mm (cao x rộng x sâu), lắp đặt trong nhà.

Tủ phù hợp với nhà ở biệt thự, văn phòng tòa nhà, nhà xưởng sản xuất, cửa hàng kinh doanh và các công trình dự án cần nguồn điện liên tục.

Tủ ATS là gì?

Tủ điện ATS, hay còn gọi là tủ chuyển nguồn điện tự động (ATS – Automatic Transfer Switch), là hệ thống thiết bị điện giúp toàn bộ mạng điện hoạt động liên tục và ổn định ngay cả khi nguồn điện chính gặp sự cố. Doanh nghiệp, nhà máy sản xuất, chung cư, bệnh viện, trung tâm dữ liệu… đều được trang bị loại tủ này để luôn có đủ điện phục vụ sản xuất và sinh hoạt.

Nói đơn giản, tủ ATS đóng vai trò như một "người trực điện" tự động: luôn quan sát nguồn điện, phát hiện sự cố trong vài giây và chuyển tải sang nguồn dự phòng mà không cần con người can thiệp. Khi điện lưới trở lại, tủ cũng tự đưa hệ thống về trạng thái ban đầu.

Tủ ATS-001 là một cấu hình tủ ATS gọn, dùng cho hệ thống điện 3 pha, kết hợp bộ điều khiển SmartGen với hệ thống đèn báo pha trực quan, thích hợp cho nhiều quy mô công trình.

Vì sao cần lắp tủ chuyển nguồn ATS?

Mất điện đột ngột gây ra nhiều thiệt hại hơn người ta thường nghĩ:

• Sản xuất bị gián đoạn: dây chuyền dừng, sản phẩm dở dang bị lỗi, mất thời gian khởi động lại.
• Thiết bị dễ hư hỏng: máy móc, máy tính, thiết bị điều khiển chịu tác động của việc ngắt và cấp điện đột ngột.
• Mất dữ liệu: hệ thống máy chủ, camera, phần mềm quản lý ngừng hoạt động.
• Ảnh hưởng an toàn: thang máy, chiếu sáng thoát hiểm, hệ thống phòng cháy chữa cháy cần điện liên tục.
• Bất tiện trong sinh hoạt và kinh doanh: biệt thự, chung cư, cửa hàng ngừng phục vụ khi mất điện.

Nếu chỉ có máy phát điện mà không có ATS, người vận hành phải khởi động máy và đóng cắt bằng tay. Việc này chậm, dễ nhầm lẫn và tiềm ẩn nguy cơ cấp điện ngược về lưới, gây nguy hiểm cho người sửa chữa đường dây. Tủ ATS giải quyết cả hai vấn đề: tự động và an toàn.

So sánh ATS với chuyển nguồn thủ công

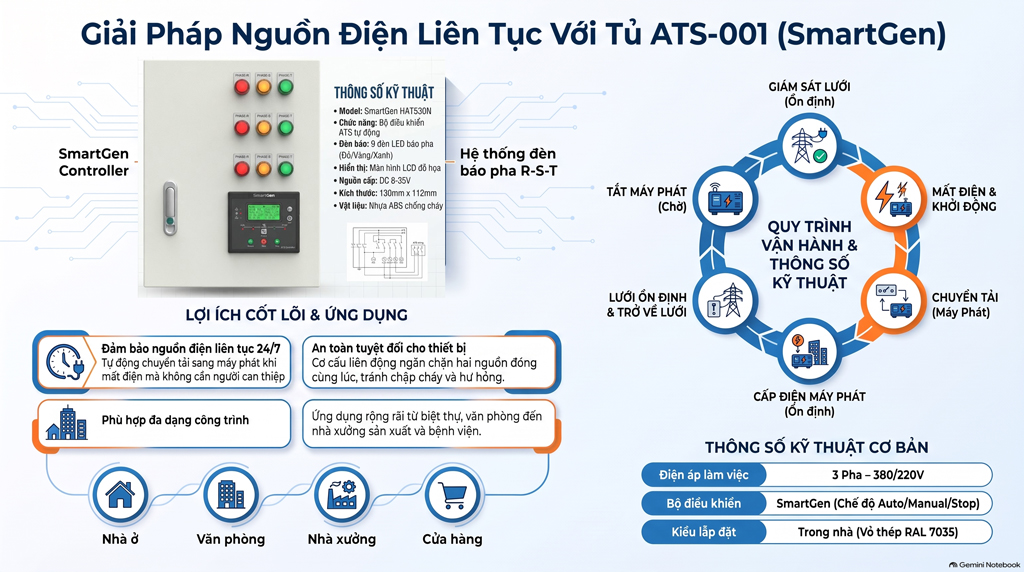

Nguyên lý hoạt động của tủ ATS-001

Tủ hoạt động theo trình tự sau:

1. Giám sát nguồn chính: bộ điều khiển SmartGen liên tục theo dõi điện áp và các pha của nguồn lưới.
2. Phát hiện sự cố: khi nguồn lưới mất, lệch pha hoặc sai điện áp vượt ngưỡng cài đặt, bộ điều khiển nhận diện và bắt đầu quy trình chuyển nguồn.
3. Khởi động nguồn dự phòng: bộ điều khiển gửi tín hiệu để khởi động máy phát điện.
4. Kiểm tra nguồn dự phòng: khi máy phát đạt điện áp và tần số ổn định, bộ điều khiển xác nhận nguồn đủ điều kiện cấp tải.
5. Chuyển tải: tủ đóng nguồn dự phòng cấp cho tải, đồng thời liên động để nguồn lưới và nguồn máy phát không bao giờ đóng cùng lúc.
6. Trở về nguồn chính: khi lưới điện phục hồi và ổn định, tủ chuyển tải về nguồn chính, sau đó máy phát được dừng theo quy trình.

Các mốc thời gian (độ trễ phát hiện mất điện, thời gian chờ máy phát ổn định, thời gian chờ lưới ổn định trước khi chuyển về) và ngưỡng điện áp có thể được thiết lập tùy theo yêu cầu của từng công trình. Việc cài đặt hợp lý giúp tránh chuyển nguồn liên tục khi lưới chỉ chập chờn trong thời gian rất ngắn.

Các chế độ vận hành thường dùng

• Chế độ tự động (Auto): tủ tự giám sát, tự khởi động máy phát và tự chuyển tải. Đây là chế độ dùng thường xuyên.
• Chế độ bằng tay (Manual): người vận hành chủ động điều khiển qua các nút trên bộ điều khiển, thường dùng khi bảo trì, kiểm tra hoặc thử nghiệm.
• Chế độ dừng (Stop): tạm ngưng hoạt động tự động của hệ thống khi cần sửa chữa hoặc bảo dưỡng.

Đặc điểm nổi bật của tủ ATS-001

1. Tự động chuyển nguồn, cấp điện liên tục cho tải

Khi mất điện một nguồn, tủ tự động chuyển sang nguồn còn lại, bảo đảm điện cấp liên tục cho phụ tải mà không cần thao tác thủ công.

2. An toàn và ổn định

Tủ giúp bảo vệ thiết bị, tránh gián đoạn sản xuất. Cơ cấu liên động giữa hai nguồn ngăn tình trạng hai nguồn cùng đóng, hạn chế rủi ro cho thiết bị và người vận hành.

3. Vận hành đơn giản, trực quan

Bảng điều khiển trên mặt tủ giúp theo dõi dễ dàng trạng thái nguồn và thao tác. Người dùng không cần chuyên môn sâu vẫn có thể nắm được tình trạng hệ thống.

4. Đèn báo pha rõ ràng

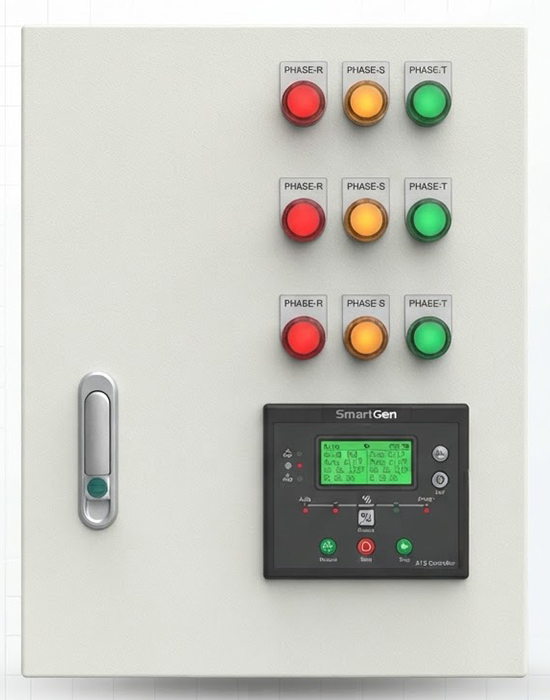

Mặt tủ bố trí ba hàng đèn báo pha, mỗi hàng gồm ba đèn R – S – T với ba màu đỏ, vàng, xanh. Nhờ đó, người vận hành quan sát nhanh tình trạng điện áp từng pha ngay bên ngoài mà không cần mở cửa tủ. Cách bố trí này cũng giúp kỹ thuật viên phát hiện sớm hiện tượng mất pha hay bất thường.

5. Vỏ tủ thép sơn tĩnh điện

Vỏ tủ làm từ thép tấm, sơn tĩnh điện màu RAL 7035 (xám sáng). Lớp sơn bền, chống gỉ sét, có tính thẩm mỹ cao, phù hợp với nhiều không gian lắp đặt từ nhà xưởng đến văn phòng. Màu xám sáng trung tính dễ hòa hợp với nội thất kỹ thuật của công trình.

6. Bố trí bên trong gọn gàng, dễ bảo trì

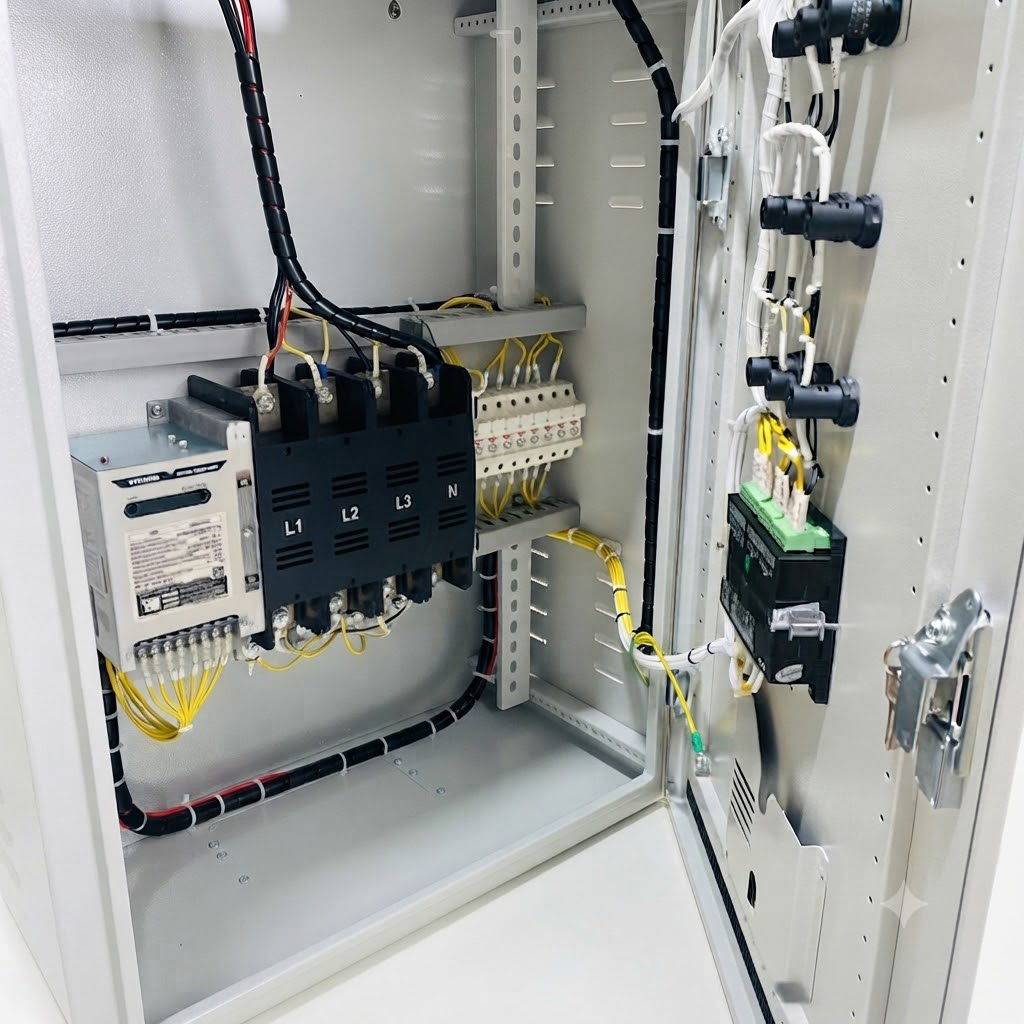

Bên trong tủ, thiết bị đóng cắt bốn cực (L1, L2, L3, N), các thiết bị bảo vệ và bộ điều khiển được sắp xếp có tổ chức trên thanh đỡ. Dây dẫn đi gọn, có phân biệt màu, thuận tiện cho việc đấu nối, kiểm tra và bảo trì. Cửa tủ có khóa tay nắm chắc chắn, hạn chế người không có nhiệm vụ mở tủ.

7. Kích thước gọn, dễ bố trí

Với kích thước 900 x 600 x 350 mm, tủ chiếm ít diện tích, phù hợp phòng kỹ thuật, khu vực máy phát hoặc tầng hầm nơi không gian hạn chế.

Bộ điều khiển SmartGen: "bộ não" của tủ ATS-001

SmartGen là thương hiệu bộ điều khiển được sử dụng phổ biến trong lĩnh vực máy phát điện và tủ chuyển nguồn. Trên tủ ATS-001, bộ điều khiển SmartGen đảm nhiệm các chức năng chính:

• Giám sát điện áp các pha của nguồn lưới và nguồn máy phát.
• Ra lệnh khởi động và dừng máy phát điện.
• Điều khiển đóng cắt để chuyển tải giữa hai nguồn.
• Hiển thị trạng thái hoạt động trên màn hình LCD.
• Cho phép chọn chế độ vận hành (tự động, bằng tay, dừng) qua các nút bấm trên mặt điều khiển.
• Cung cấp các đèn chỉ thị trạng thái để người vận hành nắm nhanh tình hình.

Nhờ đó, nhân viên kỹ thuật dễ theo dõi hệ thống và xử lý kịp thời khi có sự cố. Người dùng cũng có thể điều chỉnh các thông số vận hành cho phù hợp với đặc điểm phụ tải và máy phát của mình.

Cấu tạo cơ bản của tủ ATS

Một tủ ATS thông thường gồm các thành phần sau:

• Vỏ tủ: bảo vệ thiết bị bên trong khỏi tác động bên ngoài, bảo đảm an toàn cho người sử dụng.
• Bộ điều khiển ATS: phân tích tín hiệu từ hai nguồn và đưa ra lệnh chuyển nguồn (trong tủ ATS-001 là SmartGen).
• Thiết bị đóng cắt bốn cực (L1, L2, L3, N): thực hiện việc đóng cắt chuyển tải giữa nguồn lưới và nguồn dự phòng.
• Thiết bị bảo vệ: aptomat và các khí cụ đóng cắt phụ giúp bảo vệ mạch điều khiển và mạch phụ.
• Cơ cấu liên động: ngăn hai nguồn đóng cùng lúc.
• Đèn báo pha và nút bấm, chỉ thị: hiển thị trạng thái để người vận hành quan sát.
• Hệ thống dây dẫn, thanh cái, đầu cốt, thanh đỡ: kết nối các thiết bị và bảo đảm truyền tải điện an toàn.

Thông số kỹ thuật tủ ATS-001

Lưu ý: dòng điện định mức, loại thiết bị đóng cắt và các tùy chọn khác có thể được cấu hình theo yêu cầu công trình. Vui lòng liên hệ để được tư vấn.

Ứng dụng của tủ ATS-001

Nhà ở, biệt thự

Duy trì điện cho chiếu sáng, điều hòa, tủ lạnh, bơm nước và hệ thống an ninh khi lưới điện gặp sự cố. Gia đình không còn bị gián đoạn sinh hoạt, đặc biệt vào mùa nắng nóng khi nhu cầu dùng điện tăng cao.

Văn phòng, tòa nhà

Bảo đảm hoạt động của máy tính, máy chủ, thang máy, chiếu sáng và các hệ thống kỹ thuật. Với tòa nhà, nguồn điện liên tục còn liên quan trực tiếp đến an toàn của người sử dụng.

Nhà xưởng, sản xuất

Tránh gián đoạn dây chuyền, giảm thiệt hại do dừng máy đột ngột. Các nhà máy có quy trình nhạy cảm với điện áp, hay có sản phẩm dở dang, sẽ nhận thấy rõ lợi ích của việc chuyển nguồn tự động.

Shop, cửa hàng kinh doanh

Duy trì hoạt động bán hàng, thanh toán, chiếu sáng, tủ lạnh, tủ mát. Chỉ cần vài phút mất điện, cửa hàng có thể mất doanh thu và trải nghiệm khách hàng.

Công trình dự án

Phục vụ công trường, khu phức hợp và các hạng mục cần nguồn dự phòng theo yêu cầu thiết kế, giúp chủ đầu tư và nhà thầu bảo đảm tiến độ và an toàn.

Ví dụ tình huống thực tế

Tình huống 1: Nhà xưởng gia công. Nhà xưởng có nhiều máy chạy liên tục. Khi lưới điện đột ngột mất, nếu không có ATS, công nhân phải chạy ra khởi động máy phát và đóng cầu dao bằng tay, mất nhiều phút, sản phẩm đang gia công có thể bị hỏng. Với tủ ATS, hệ thống tự phát hiện, khởi động máy phát và cấp điện lại sau khoảng thời gian rất ngắn theo cài đặt.

Tình huống 2: Cửa hàng kinh doanh. Cửa hàng có tủ mát bảo quản thực phẩm và hệ thống thanh toán. Mất điện vào giờ cao điểm sẽ làm gián đoạn bán hàng và ảnh hưởng hàng hóa. ATS giúp điện được duy trì nên cửa hàng vận hành gần như không bị gián đoạn.

Tình huống 3: Biệt thự. Gia đình vắng nhà vài ngày, lưới điện khu vực bị cắt đột ngột. Tủ ATS tự chuyển sang máy phát, giúp hệ thống camera, tủ lạnh và bơm nước tiếp tục hoạt động.

Hướng dẫn chọn tủ ATS phù hợp

Trước khi đặt mua, bạn nên xác định rõ các yếu tố sau:

1. Công suất tải và dòng điện định mức: tính tổng công suất các thiết bị cần cấp điện dự phòng, từ đó chọn thiết bị đóng cắt có dòng phù hợp và dự phòng thêm một khoảng an toàn.
2. Công suất máy phát: tủ ATS cần tương thích với công suất và điện áp đầu ra của máy phát điện.
3. Số pha và điện áp: ATS-001 dành cho hệ thống 3 pha 380/220V. Nếu hệ thống của bạn khác, cần trao đổi để cấu hình lại.
4. Môi trường lắp đặt: tủ ATS-001 dùng cho lắp đặt trong nhà. Môi trường ngoài trời hoặc nhiều bụi ẩm cần vỏ tủ có cấp bảo vệ phù hợp hơn.
5. Không gian lắp đặt: kích thước 900 x 600 x 350 mm cần vị trí treo tường hoặc đặt sàn thông thoáng, dễ thao tác và bảo trì.
6. Loại tải cần cấp điện dự phòng: xác định toàn bộ hay một phần phụ tải cần được cấp điện dự phòng, tránh chọn tủ quá lớn hoặc quá nhỏ so với nhu cầu.
7. Nhu cầu mở rộng: cân nhắc thêm các tính năng như giám sát từ xa, cảnh báo, thời gian trễ chuyển nguồn tùy chỉnh.
8. Đơn vị cung cấp: chọn nhà cung cấp có kinh nghiệm, cam kết bảo hành và hỗ trợ kỹ thuật lắp đặt, vận hành.

Lưu ý khi lắp đặt và vận hành

• Việc đấu nối nên do kỹ thuật viên điện có chuyên môn thực hiện, tuân thủ quy chuẩn an toàn điện hiện hành.
• Kiểm tra kỹ thứ tự pha, dây trung tính và nối đất trước khi cấp điện.
• Đặt tủ ở nơi khô ráo, thoáng khí, tránh nguồn nhiệt, nước và hóa chất ăn mòn.
• Chừa khoảng trống đủ rộng phía trước tủ để thao tác và bảo trì an toàn.
• Thử nghiệm chuyển nguồn định kỳ để bảo đảm tủ và máy phát luôn sẵn sàng khi có sự cố.
• Vệ sinh tủ, siết lại các đầu cốt và kiểm tra thiết bị theo lịch bảo trì.
• Bảo dưỡng máy phát điện thường xuyên (nhiên liệu, dầu, ắc quy khởi động) vì đây là nguồn dự phòng chính.
• Ghi chép lại các lần thử nghiệm và sự cố để theo dõi tình trạng hệ thống.

Một số dấu hiệu cần kiểm tra tủ ATS

Bạn nên liên hệ kỹ thuật viên khi thấy:

• Tủ không chuyển nguồn dù đã mất điện lưới.
• Chuyển nguồn liên tục khi lưới chập chờn.
• Đèn báo pha không sáng hoặc sáng bất thường.
• Màn hình bộ điều khiển báo lỗi hoặc không hiển thị.
• Tủ có mùi khét, nóng bất thường hoặc phát tiếng kêu lạ.

Phát hiện và xử lý sớm sẽ giúp tránh sự cố lớn và kéo dài tuổi thọ hệ thống.

Câu hỏi thường gặp (FAQ)

Tủ ATS-001 dùng cho nguồn điện nào?
Tủ dùng cho hệ thống điện 3 pha 380/220V, chuyển tải giữa nguồn lưới và nguồn dự phòng như máy phát điện.

Tủ ATS có cần người trực vận hành không?
Không. Ở chế độ tự động, tủ tự phát hiện mất điện, khởi động máy phát và chuyển tải. Người dùng chỉ cần kiểm tra định kỳ.

Tủ ATS-001 có lắp ngoài trời được không?
Tủ được thiết kế cho kiểu lắp đặt trong nhà. Nếu cần dùng ngoài trời, bạn nên liên hệ để được tư vấn giải pháp vỏ tủ phù hợp.

Bộ điều khiển SmartGen có ưu điểm gì?
Bộ điều khiển có màn hình hiển thị trạng thái, giám sát các nguồn, điều khiển máy phát và chuyển tải tự động, giúp vận hành đơn giản và dễ theo dõi.

Có thể đặt tủ ATS theo công suất riêng không?
Có. Cấu hình bên trong tủ có thể điều chỉnh theo công suất tải và yêu cầu của từng công trình.

Khác biệt giữa ATS và chuyển nguồn bằng tay là gì?
ATS chuyển nguồn tự động trong thời gian ngắn, có liên động an toàn giữa hai nguồn. Chuyển bằng tay phụ thuộc người vận hành, chậm hơn và dễ sai sót.

Tủ ATS có thể dùng cho hai nguồn lưới mà không có máy phát không?
Nguyên lý ATS có thể áp dụng cho hai nguồn lưới độc lập. Tuy nhiên, cấu hình cụ thể cần được thiết kế và thiết lập phù hợp, bạn nên trao đổi với đơn vị cung cấp.

Bao lâu nên thử nghiệm tủ ATS một lần?
Nên thử nghiệm định kỳ theo khuyến cáo của nhà cung cấp và điều kiện sử dụng, đặc biệt trước mùa nắng nóng hoặc mùa mưa bão, khi nguy cơ mất điện cao hơn.

Tủ ATS-001 có thể tùy chỉnh thời gian chuyển nguồn không?
Có. Các mốc thời gian và ngưỡng điện áp trên bộ điều khiển có thể được thiết lập theo nhu cầu vận hành.
