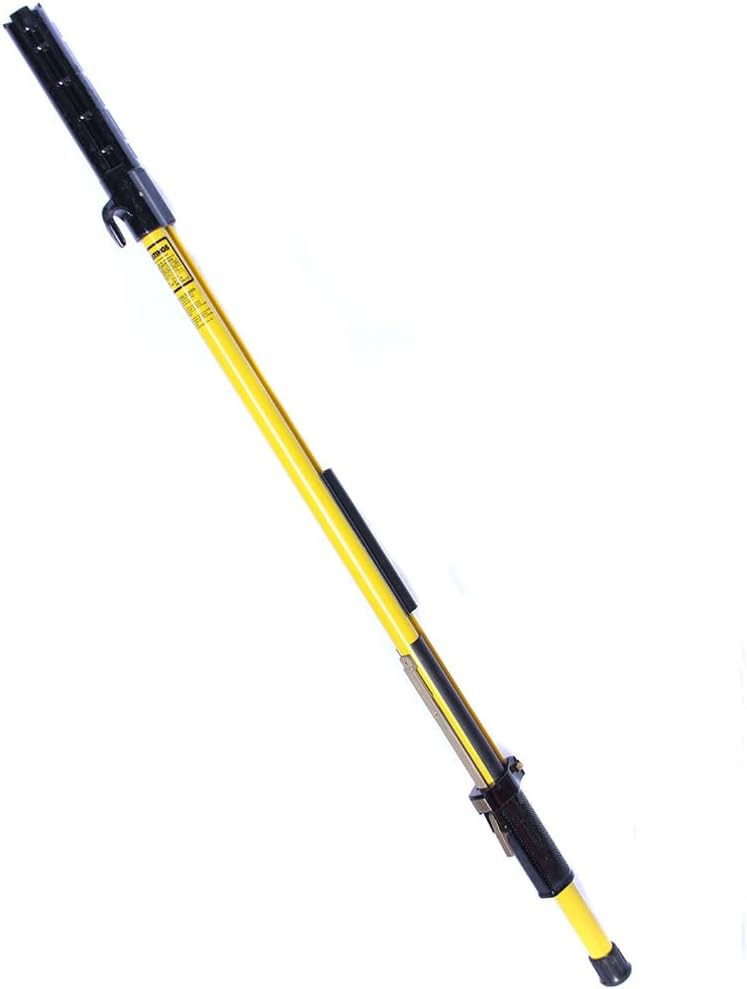

HASTINGS 8208 là sào thao tác shotgun truyền động bên trong, dài 2,6m, thân fiberglass cấp điện, đầu polycarbonate, họng móc sâu 5 inch, dùng cho thao tác hot tap và thiết bị điện.
SÀO TIẾP ĐỊA HASTINGS – SÀO CÁCH ĐIỆN THAO TÁC THIẾT BỊ ĐIỆN CAO ÁP

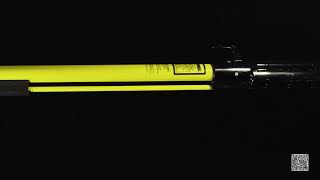

Hastings Tel-O-Pole® Shotgun Sticks (Product Demonstration)
HASTINGS 8208 là sào thao tác shotgun chuyên dụng cho công việc đóng, mở và điều khiển hot tap trên đường dây điện đang vận hành, được thiết kế với cơ cấu truyền động bên trong thân sào (Internal Operating Rod). Sản phẩm có chiều dài 8’6” tương đương khoảng 2,6 m, thuộc dòng sào thao tác cách điện cố định của HASTINGS.
Thân sào được chế tạo từ sợi thủy tinh cấp điện cao cấp (electrical-grade fiberglass) với cấu trúc sợi được lựa chọn nhằm tối ưu đồng thời độ bền uốn, khả năng chịu xoắn và trọng lượng. Cấu trúc này giúp người vận hành có thể kiểm soát thao tác tốt trong các công việc bảo trì, vận hành và sửa chữa lưới điện yêu cầu sử dụng dụng cụ cách điện.
Phần đầu shotgun được chế tạo bằng polycarbonate không dẫn điện, có khả năng chịu va đập và duy trì độ ổn định trong điều kiện nhiệt độ thay đổi. Thiết kế họng móc sâu và phần mũi kéo dài giúp người thao tác dễ tiếp cận, định vị và điều khiển các mắt thao tác của hot tap.
| Thông tin | HASTINGS 8208 |
|---|---|
| Thương hiệu | HASTINGS |
| Model | 8208 |
| CAT. NO. | 8208 |
| Tên tiếng Anh | Internal Rod Shotgun Stick |
| Loại sào | Sào thao tác shotgun |
| Cơ cấu truyền động | Truyền động bên trong |
| Chiều dài | 2,6 m / 8’6” |
| Trọng lượng | Khoảng 2,58 kg |
| Thân sào | Fiberglass cấp điện |
| Đầu shotgun | Polycarbonate không dẫn điện |
| Kiểu chiều dài | Cố định |
| Ứng dụng chính | Thao tác hot tap và thiết bị trên lưới điện |
| Universal Adapter | Có thể lựa chọn tùy cấu hình |
Điểm đặc trưng của HASTINGS 8208 là cơ cấu truyền động được bố trí bên trong thân sào.
Thay vì sử dụng một thanh truyền động lộ bên ngoài, cơ cấu bên trong giúp bảo vệ bộ phận vận hành khỏi các tác động cơ học trong quá trình sử dụng, đồng thời tạo cảm giác thao tác gọn gàng hơn.
Khi người vận hành tác động vào cơ cấu điều khiển ở phần tay cầm, chuyển động được truyền qua thanh vận hành bên trong đến cụm đầu shotgun.
Thiết kế này đặc biệt phù hợp với những công việc cần:
Lưu ý: Sào thao tác cách điện không thay thế quy trình an toàn điện, khoảng cách tiếp cận tối thiểu hoặc các PPE được yêu cầu cho từng cấp điện áp và phương pháp làm việc.
HASTINGS sử dụng vật liệu electrical-grade fiberglass cho thân sào 8208.
Fiberglass được lựa chọn cho các dụng cụ thao tác điện nhờ khả năng tạo ra sự kết hợp giữa:
HASTINGS cho biết cấu trúc sợi được thiết kế nhằm tăng khả năng chịu deflection và torque, tức khả năng chống biến dạng khi sào chịu lực uốn và lực xoắn trong quá trình thao tác.
Đây là yếu tố quan trọng đối với sào shotgun bởi người vận hành không chỉ cần đưa đầu sào đến đúng vị trí mà còn phải tạo lực điều khiển thông qua cơ cấu móc.
Trong thực tế, khả năng kiểm soát lực xoắn tốt giúp người vận hành thao tác cơ cấu hot tap chính xác hơn, đặc biệt khi vị trí thao tác khó tiếp cận hoặc cần tạo lực theo một hướng nhất định.
Cụm đầu shotgun là một trong những bộ phận quan trọng nhất của HASTINGS 8208.
Đầu được chế tạo từ polycarbonate không dẫn điện, vật liệu có khả năng:
Thiết kế đầu shotgun của HASTINGS được tối ưu để tạo khả năng điều khiển tốt khi thao tác với hot tap.
Phần họng của đầu shotgun có độ sâu khoảng 5 inch, tương đương khoảng 127 mm.
Họng sâu giúp tăng khả năng giữ và kiểm soát cơ cấu thao tác.
Đây là ưu điểm đáng chú ý khi làm việc với các loại hot tap có phần stem dài hơn thông thường.
HASTINGS 8208 sử dụng phần spear mở rộng ở đầu thao tác.
Thiết kế này giúp người vận hành dễ dàng:
Đối với những thiết bị có vị trí mắt thao tác nhỏ hoặc nằm ở góc khó tiếp cận, phần mũi kéo dài có thể hỗ trợ đáng kể cho việc định vị.
Phần thân tay cầm của HASTINGS 8208 được chế tạo bằng Melron polycarbonate, vật liệu không dẫn điện và có độ bền cao.
Thiết kế tay cầm tập trung vào hai yêu cầu chính:
Cách điện và độ bền cơ học.
Tay cầm phải chịu được lực tác động lặp lại trong quá trình người vận hành kéo, đẩy và điều khiển cơ cấu shotgun.
Vật liệu polycarbonate cũng được thiết kế để duy trì độ bền trong điều kiện nhiệt độ thay đổi.
Cơ cấu hook release trigger của HASTINGS 8208 được bố trí với phần bảo vệ nhằm hạn chế việc kích hoạt ngoài ý muốn.
Cò nhả yêu cầu người vận hành thực hiện thao tác có chủ đích để mở móc.
Thiết kế này có ý nghĩa quan trọng trong công việc thao tác thiết bị điện, bởi việc giải phóng móc không chủ ý có thể làm mất kiểm soát đầu dụng cụ.
HASTINGS 8208 sử dụng precision-cast slide với mật độ khoảng 13 răng trên mỗi inch.
Cơ cấu này tạo khả năng:
Việc sử dụng cơ cấu trượt chính xác giúp người vận hành có cảm giác kiểm soát tốt hơn khi điều khiển đầu shotgun ở khoảng cách xa.

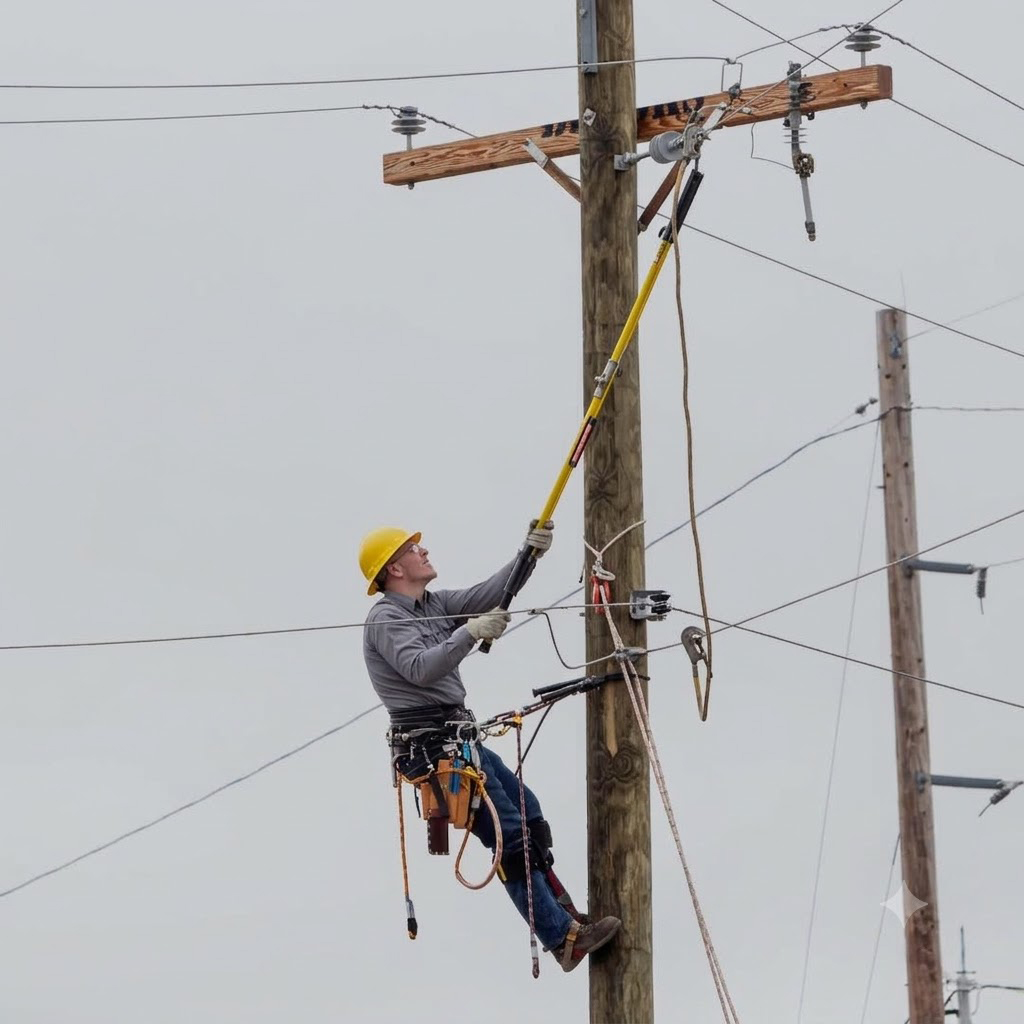

HASTINGS 8208 được thiết kế chủ yếu cho các công việc thao tác trên lưới điện và thiết bị điện, đặc biệt những tình huống cần sử dụng dụng cụ thao tác có chiều dài để giữ khoảng cách giữa người vận hành và vị trí làm việc.
Một số ứng dụng tiêu biểu:
Đây là ứng dụng nổi bật của dòng Internal Rod Shotgun Stick.
Sào có thể được sử dụng để tiếp cận cơ cấu của hot tap, đặc biệt với những loại có stem dài hoặc vị trí mắt thao tác khó định vị.
Có thể sử dụng trong các công việc bảo trì, vận hành và thao tác thiết bị điện theo quy trình được phê duyệt của đơn vị quản lý lưới điện.
Chiều dài 2,6 m giúp người vận hành tiếp cận các vị trí cao hơn mà không cần đưa người đến quá gần điểm thao tác.
Sản phẩm phù hợp với môi trường làm việc chuyên nghiệp của:
HASTINGS cung cấp nhiều lựa chọn chiều dài trong dòng sào shotgun truyền động bên trong.
| Model | CAT. NO. | Chiều dài | Trọng lượng |
|---|---|---|---|
| HASTINGS 8204 | 8204 | 1,4 m | 1,86 kg |
| HASTINGS 8206 | 8206 | 2,0 m | 2,22 kg |
| HASTINGS 8208 | 8208 | 2,6 m | 2,58 kg |
| HASTINGS 8210 | 8210 | 3,2 m | 2,90 kg |
Model 8208 nằm ở khoảng giữa của dải chiều dài.
Với chiều dài 2,6 m, sản phẩm phù hợp khi người dùng cần sự cân bằng giữa:
Nếu yêu cầu công việc cần chiều dài lớn hơn, có thể xem xét 8210. Nếu ưu tiên dụng cụ ngắn và nhẹ hơn, 8204 hoặc 8206 có thể phù hợp hơn tùy vị trí thao tác.
HASTINGS 8208 có thể được cấu hình với Universal Adapter tùy nhu cầu sử dụng.
Bộ chuyển đổi này mở rộng khả năng kết hợp sào với các phụ kiện hoặc đầu thao tác tương thích.
Khi đặt hàng, cần xác định chính xác cấu hình đầu sào và phụ kiện cần sử dụng để đảm bảo khả năng tương thích.
Cơ cấu operating rod được bố trí bên trong thân sào, tạo thiết kế gọn và bảo vệ cơ cấu truyền động trong quá trình sử dụng.
Chiều dài 8’6” cung cấp tầm với đáng kể nhưng vẫn giữ trọng lượng ở mức khoảng 2,58 kg.
Kết cấu electrical-grade fiberglass được thiết kế để đạt sự cân bằng giữa độ bền, khả năng chịu uốn, chịu xoắn và trọng lượng.
Vật liệu không dẫn điện, chịu va đập và phù hợp với môi trường làm việc có sự thay đổi nhiệt độ.
Họng sâu khoảng 5 inch giúp tăng khả năng giữ và kiểm soát hot tap.
Hỗ trợ định vị mắt hot tap trong các tình huống khó quan sát hoặc khó tiếp cận.
Giúp hạn chế kích hoạt cơ cấu nhả móc ngoài ý muốn.
13 răng/inch hỗ trợ kiểm soát chuyển động và tạo lực giữ chắc.
| Hạng mục | Thông số |
|---|---|
| Thương hiệu | HASTINGS |
| Model | 8208 |
| CAT NO. | 8208 |
| Tên sản phẩm | Internal Rod Shotgun Stick |
| Loại | Sào thao tác shotgun truyền động bên trong |
| Chiều dài | 8’6” / khoảng 2,6 m |
| Trọng lượng | khoảng 2,58 kg |
| Thân sào | Electrical-grade fiberglass |
| Đầu shotgun | Polycarbonate không dẫn điện |
| Độ sâu họng | 5 inch |
| Cơ cấu truyền động | Internal operating rod |
| Cơ cấu trượt | Precision-cast slide |
| Mật độ răng | 13 teeth/inch |
| Tay cầm | Melron polycarbonate |
| Universal Adapter | Tùy chọn |
| Chiều dài | Cố định |
Trước khi sử dụng HASTINGS 8208, người vận hành cần xác định:
Không sử dụng sào nếu phát hiện:
Đặc biệt, không nên hiểu chiều dài 2,6 m là khoảng cách bảo vệ điện áp cố định. Khả năng sử dụng ở một cấp điện áp cụ thể phải căn cứ vào tiêu chuẩn áp dụng, cấu hình sản phẩm, tình trạng sào, quy trình của đơn vị quản lý điện và phương pháp làm việc thực tế.
Sản phẩm phù hợp để xem xét cho:
Ngành điện lực
Dùng trong các đội vận hành và bảo trì đường dây phân phối, nơi cần dụng cụ thao tác chuyên dụng để tiếp cận thiết bị ở khoảng cách phù hợp.
Nhà thầu điện
Phù hợp với các đơn vị thi công, bảo trì và sửa chữa hệ thống điện có yêu cầu sử dụng dụng cụ cách điện chuyên nghiệp.
Đội bảo trì công nghiệp
Có thể sử dụng trong các ứng dụng cần thao tác thiết bị điện ở vị trí cao hoặc khó tiếp cận, khi phương pháp làm việc cho phép sử dụng sào shotgun.
Đơn vị quản lý lưới điện
Chiều dài 2,6 m cung cấp khả năng tiếp cận tốt mà vẫn duy trì mức trọng lượng tương đối thấp so với các model dài hơn.
Không giống một sào cách điện thông thường chỉ đóng vai trò tạo khoảng cách giữa người vận hành và thiết bị, HASTINGS 8208 được thiết kế như một hệ thống thao tác cơ khí tích hợp.
Sản phẩm kết hợp:
Thân fiberglass → cơ cấu truyền động bên trong → tay cầm điều khiển → cơ cấu trượt → trigger → đầu shotgun → móc thao tác.
Nhờ cấu trúc này, người vận hành có thể kiểm soát đầu móc từ vị trí cầm sào mà không cần tiếp cận trực tiếp đến cơ cấu hot tap.
Đây chính là đặc điểm làm nên sự khác biệt giữa shotgun stick và các loại sào thao tác đơn giản.
HASTINGS 8208 Internal Rod Shotgun Stick 8’6” là sào thao tác shotgun chiều dài cố định 2,6 m, sử dụng cơ cấu truyền động bên trong, thân electrical-grade fiberglass và đầu shotgun polycarbonate không dẫn điện.
Thiết kế tập trung vào khả năng kiểm soát hot tap, với họng móc sâu 5 inch, spear kéo dài, trigger được che chắn và cơ cấu trượt 13 răng/inch.
Với trọng lượng khoảng 2,58 kg, HASTINGS 8208 nằm giữa các model 8204, 8206 và 8210, phù hợp cho những ứng dụng cần sự cân bằng giữa tầm với, khả năng điều khiển và tính cơ động.
Khi lựa chọn sản phẩm cho công việc điện, cần xác định đồng thời điện áp hệ thống, phương pháp làm việc, khoảng cách tiếp cận, tiêu chuẩn áp dụng, cấu hình đầu thao tác và yêu cầu kiểm tra định kỳ. Thông số chiều dài của sào không tự động xác định cấp điện áp làm việc.
Chúng tôi cung cấp dịch vụ tư vấn lựa chọn sào tiếp địa phù hợp với hệ thống điện cụ thể của doanh nghiệp. Với Sào tiếp địa HASTING'S #8208, chúng tôi hỗ trợ kiểm tra tính tương thích với các thiết bị LOTO hiện có, đảm bảo tuân thủ OSHA và ASTM F-711. Dịch vụ bao gồm hướng dẫn sử dụng, bảo trì định kỳ và đào tạo an toàn cho nhân viên. Chúng tôi cũng hỗ trợ kiểm định chu kỳ 6 tháng theo quy định, đảm bảo sào luôn trong tình trạng sẵn sàng hoạt động.
Sào tiếp địa HASTING'S #8208 được thiết kế với cơ cấu nhôm hợp kim, giảm trọng lượng xuống còn 2.57kg trong khi vẫn đảm bảo độ bền. Đầu tiếp địa được gia công bằng đồng mạ, có khả năng dẫn điện tối ưu và chống ăn mòn trong môi trường ẩm ướt. Sản phẩm đáp ứng tiêu chuẩn ASTM F-711, đảm bảo an toàn khi thao tác trên hệ thống điện lên đến 1kV.
Sào tiếp địa HASTING'S #8208 phù hợp với kỹ sư điện, nhân viên vận hành hệ thống điện trong các nhà máy, trạm biến áp và công trường. Sản phẩm được thiết kế để thao tác an toàn trên các thiết bị điện cao áp, đặc biệt trong các tình huống khóa/mở mạch hoặc kiểm tra hệ thống. Độ dài 2.6m cho phép tiếp cận an toàn từ khoảng cách an toàn, giảm rủi ro tiếp xúc trực tiếp.
Sào tiếp địa HASTING'S #8208 có khả năng hoạt động ổn định trong môi trường có độ ẩm cao và nhiệt độ từ -20°C đến +60°C. Vỏ ngoài được phủ lớp chống oxy hóa, tăng khả năng chống mài mài thời tiết khắc nghiệt. Sản phẩm phù hợp sử dụng ngoài trời, trong các kho bãi hoặc nhà máy có điều kiện môi trường phức tạp.
Sào tiếp địa có cần kiểm định định kỳ không? Có, theo TCVN 6079:2011, sào cần được kiểm định mỗi 6 tháng để đảm bảo an toàn. Sản phẩm có phù hợp với hệ thống điện 3 pha? Đúng, sào được thiết kế cho đầu tiếp địa 3 pha, phù hợp với hầu hết hệ thống điện công nghiệp.
