Sào thao tác cách điện FAMECA PRe là dòng sản phẩm chuyên dụng dành cho các công tác tiếp địa và thao tác trên đường dây cao thế, siêu cao thế đòi hỏi khả năng chịu tải cơ học nặng, đạt chuẩn quốc tế IEC 60855-60832.
Trong mọi công tác liên quan đến tiếp địa đường dây cao thế và siêu cao thế, sào thao tác cách điện là thiết bị bắt buộc giúp người vận hành thao tác an toàn từ khoảng cách xa, tránh tiếp xúc trực tiếp với các bộ phận mang điện hoặc có nguy cơ mang điện. Đặc biệt, đối với các công tác đòi hỏi chịu tải cơ học lớn – như lắp đặt bộ tiếp địa nặng, thao tác trên đường dây có kết cấu phức tạp – việc lựa chọn đúng loại sào có khả năng chịu lực và cách điện phù hợp là yếu tố quyết định đến cả hiệu quả công việc lẫn an toàn tính mạng.
Bài viết này giới thiệu chi tiết về dòng sản phẩm sào thao tác cách điện FAMECA PRe (Special Sticks for Heavy Loads) – dòng sào được thiết kế chuyên biệt để đáp ứng các tải trọng cơ học nặng, đạt tiêu chuẩn quốc tế IEC 60855-60832, phù hợp cho công tác tiếp địa trên đường dây cao thế, siêu cao thế và các trạm biến áp.

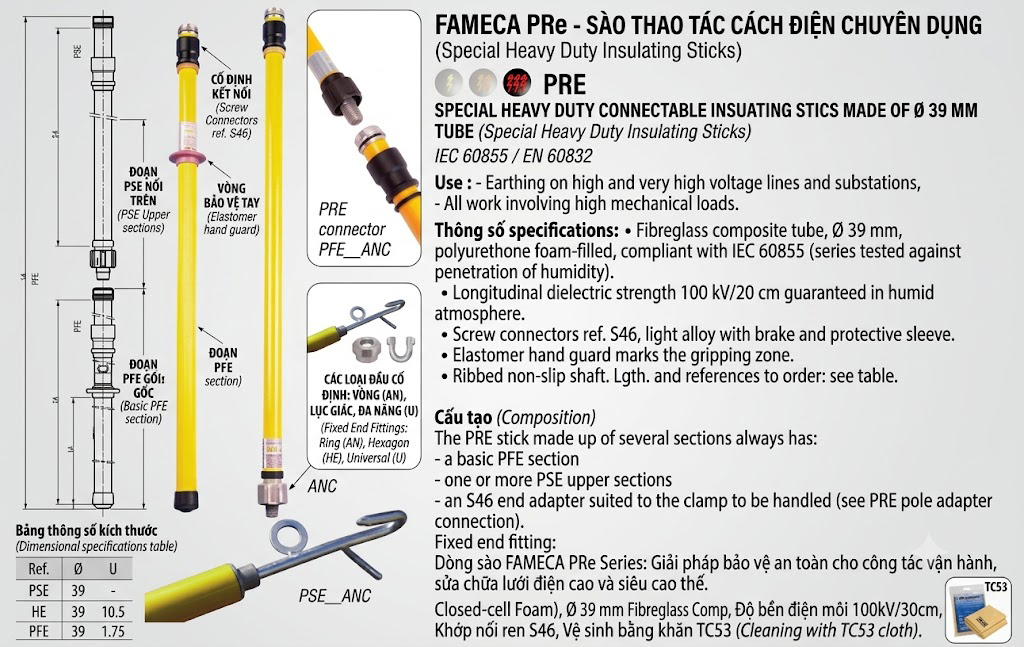

FAMECA PRe là dòng sào thao tác cách điện chuyên dụng, được thiết kế đặc biệt để chịu được tải trọng cơ học nặng (heavy loads), phục vụ cho hai nhóm ứng dụng chính:
Sản phẩm được chế tạo tuân thủ tiêu chuẩn quốc tế IEC 60855-60832 – bộ tiêu chuẩn quy định yêu cầu kỹ thuật đối với sào cách điện và các phụ kiện đi kèm dùng trong công tác điện, đảm bảo độ an toàn và độ tin cậy khi sử dụng thực tế trên hiện trường.
Thân sào FAMECA PRe được chế tạo từ ống sợi thủy tinh composite (composite fibreglass tubing) đường kính Ø39mm, bên trong có lớp bọt polyurethane (polyurethane foam). Cấu trúc này tuân thủ đầy đủ tiêu chuẩn IEC 60855, bao gồm cả các bài thử nghiệm chuỗi (series test) và thử nghiệm khả năng chống thấm nước (water penetration test) – hai bài kiểm tra quan trọng đảm bảo sào vẫn duy trì được đặc tính cách điện ngay cả trong điều kiện thời tiết ẩm ướt hoặc mưa.
Một trong những thông số kỹ thuật quan trọng nhất của sào cách điện là khả năng chịu điện áp mà không bị phóng điện dọc theo thân sào. Sào FAMECA PRe đạt độ bền điện môi dọc trục 100kV/30cm, được đảm bảo ngay cả trong điều kiện ướt (wet conditions) – yếu tố then chốt vì phần lớn tai nạn liên quan đến sào cách điện thường xảy ra khi bề mặt sào bị ẩm ướt làm giảm khả năng cách điện thực tế so với điều kiện khô ráo lý tưởng.
Các đoạn sào được liên kết với nhau thông qua hệ thống khớp nối ren vít mã S46, chế tạo từ hợp kim nhẹ (light alloy), được trang bị cơ cấu hãm (brake) và vỏ bọc bảo vệ (protective sheath). Thiết kế này đảm bảo mối nối giữa các đoạn sào luôn chắc chắn trong quá trình sử dụng, đồng thời ngăn ngừa nước hoặc bụi bẩn xâm nhập vào điểm nối, vốn có thể làm suy giảm khả năng cách điện tại vị trí khớp nối theo thời gian.
Sào được trang bị tay chắn làm từ vật liệu elastomer (elastomer handguard), có chức năng xác định rõ giới hạn vùng cầm nắm an toàn (attachment zone) cho người vận hành. Đây là chi tiết an toàn quan trọng, giúp người sử dụng luôn cầm sào đúng vị trí quy định, tránh vô tình đưa tay vào vùng có nguy cơ giảm khoảng cách cách điện an toàn khi thao tác gần đường dây mang điện.
Bề mặt thân sào được thiết kế dạng rãnh khía chống trượt (grooved non-slip shaft), giúp tăng độ bám khi cầm nắm, đặc biệt hữu ích trong điều kiện tay ướt, đổ mồ hôi hoặc khi thao tác trong thời tiết mưa – những tình huống thường gặp trong thực tế công tác ngoài trời trên lưới điện.
Một bộ sào FAMECA PRe hoàn chỉnh, dù ở cấu hình nhiều đoạn nối, luôn được cấu thành từ ba thành phần cơ bản:
Cấu trúc module này mang lại lợi ích thực tế lớn: đơn vị sử dụng có thể linh hoạt phối hợp giữa phần tử cơ bản, đoạn nối dài và đầu nối để tạo ra chiều dài sào phù hợp với từng điều kiện thi công cụ thể, đồng thời dễ dàng thay thế riêng lẻ từng đoạn khi có hư hỏng mà không cần thay toàn bộ sào.
Đối với đoạn cuối của sào, hai loại đầu nối có thể được lắp cố định vĩnh viễn (permanently fitted) ngay từ khi đặt hàng:
Khách hàng cần chỉ định rõ loại đầu nối mong muốn khi đặt hàng, hoặc tham khảo các mã tham chiếu tiêu chuẩn trong bảng thông số sản phẩm. Ví dụ điển hình cho cách đặt tên mã sản phẩm theo loại đầu nối là FAMECA PRe2-400HE – trong đó "HE" thể hiện đầu nối lục giác được lắp cố định.
Mã sản phẩm | Tổng chiều dài Lt (m) | Chiều dài Lh (m) | Chiều dài Ls/Lb (m) | Khối lượng (kg) | Túi mềm |
| FAMECA PRe1-100 | 1.05 | 0.25 | 1 | 1.10 | H10 |
| FAMECA PRe1-150 | 1.55 | 0.50 | 1.5 | 1.50 | H10 |
| FAMECA PRe1-200 | 2.05 | 0.70 | 2 | 1.90 | H11 |
| FAMECA PRe1-250 | 2.55 | 0.90 | 2.5 | 2.30 | HTR12750 |
| FAMECA PRe1-300 | 3.05 | 1 | 3 | 2.60 | H12 |
| FAMECA PRe1-400 | 4.05 | 1.20 | 4 | 3.40 | H13 |
| FAMECA PRe2-200 | 2.10 | 0.70 | 1+1 | 2.30 | H30a |
| FAMECA PRe2-300 | 3.10 | 1 | 1.50+1.50 | 3.00 | H31a |
| FAMECA PRe2-400 | 4.10 | 1.50 | 2+2 | 3.80 | H32a |
| FAMECA PRe3-300 | 3.15 | 0.70 | 2+2×1 | 3.40 | H30a |
| FAMECA PRe3-450 | 4.65 | 1 | 1.50+2×1.50 | 4.50 | H31a |
| FAMECA PRe3-600 | 6.15 | 1.50 | 2+2×2 | 5.70 | H32a |
Có thể thấy, dòng FAMECA PRe được cung cấp với đa dạng chiều dài, từ 1,05m (FAMECA PRe1-100) cho các công tác ở khoảng cách gần, cho đến 6,15m (FAMECA PRe3-600) dành cho các công tác đòi hỏi khoảng cách an toàn lớn trên đường dây siêu cao thế. Ký hiệu số sau "FAMECA PRe" (1, 2, 3) thể hiện số lượng đoạn nối trong cấu hình sào – FAMECA PRe1 là sào một đoạn, FAMECA PRe2 là hai đoạn ghép nối, FAMECA PRe3 là ba đoạn ghép nối, cho phép đạt được chiều dài tổng thể lớn hơn khi cần thiết.
Mã sản phẩm | Tổng chiều dài (m) | Chiều dài đoạn (m) | Khối lượng (kg) |
| PSE100 | 1.10 | 1 | 1.10 |
| PSE150 | 1.60 | 1.5 | 1.50 |
| PSE200 | 2.00 | 2 | 1.90 |
| PSE250 | 2.50 | 2.5 | 2.30 |
| PSE300 | 3.00 | 3 | 2.80 |
Nhóm PSE là các đoạn nối dài tiêu chuẩn, dùng để mở rộng chiều dài tổng thể của sào khi kết hợp với phần tử cơ bản PFE.
Mã sản phẩm | Tổng chiều dài (m) | Chiều dài đoạn (m) | Khối lượng (kg) | Loại đầu nối |
| PSE100ANC | 1.27 | 1 | 1.20 | AN (vòng cung) |
| PSE200ANC | 2.27 | 2 | 2.00 | AN (vòng cung) |
| PSE100HE | 1.15 | 1 | 1.20 | HE (lục giác) |
| PSE200HE | 2.15 | 2 | 2.00 | HE (lục giác) |
Mã sản phẩm | Tổng chiều dài Lt (m) | Chiều dài Lh (m) | Chiều dài Ls (m) | Khối lượng (kg) |
| PFE100 | 1.05 | 0.70 | 1 | 1.10 |
| PFE150 | 1.55 | 1 | 1.5 | 1.50 |
| PFE200 | 2.05 | 1.50 | 2 | 1.90 |
| PFE250 | 2.55 | 1.50 | 2.5 | 2.40 |
| PFE300 | 3.05 | 1.50 | 3 | 2.90 |
Mã sản phẩm | Tổng chiều dài (m) | Chiều dài Lh (m) | Chiều dài đoạn (m) | Khối lượng (kg) | Loại đầu nối |
| PFE100ANC | 1.20 | 0.45 | 1 | 1.20 | AN |
| PFE200ANC | 2.20 | 0.70 | 2 | 2.00 | AN |
| PFE100HE | 1.10 | 0.45 | 1 | 1.20 | HE |
| PFE200HE | 2.10 | 0.70 | 2 | 2.00 | HE |
Toàn bộ các dòng sản phẩm trên đều sử dụng chung ống Ø39mm đạt chuẩn IEC/CEI 60855, đảm bảo tính đồng nhất về chất lượng vật liệu và khả năng cách điện xuyên suốt toàn bộ hệ sản phẩm, dù được cấu hình theo bất kỳ tổ hợp chiều dài nào.
Hệ thống sào FAMECA PRe hỗ trợ 7 loại đầu nối khác nhau, cho phép tương thích với đa dạng thiết bị và dụng cụ thao tác:
Số thứ tự | Mã đầu nối | Loại đầu nối | Ký hiệu sử dụng |
| 1 | S46 | Kẹp cố định trực tiếp (Direct clamp fixing) | X46 |
| 2 | S46HE | Lục giác (Hexagonal) | HE |
| 3 | S46AN | Vòng/Cung (Ring/Arch) | AN |
| 4 | S46CL | Dạng chuông (Bell) | CL |
| 5 | S46B | Lưỡi lê (Bayonet) | B |
| 6 | S46U | Vạn năng (Universal) | U |
| 7 | S46CH | Kết nối trên cao (Connection at height) | CH |
| 6&7 | S46BCL | Chuông lưỡi lê (Bayonet Bell) | BCL |
Sự đa dạng về đầu nối này giúp sào FAMECA PRe có thể tương thích trực tiếp với nhiều loại kẹp và dụng cụ thao tác khác nhau đang được sử dụng trong ngành điện, bao gồm cả các hệ thống tiếp địa chuyên dụng như AUTOCLAM (thông qua dụng cụ GDC với các đầu nối tương ứng). Việc lựa chọn đúng loại đầu nối cần căn cứ vào loại dụng cụ hoặc kẹp thao tác mà đơn vị đang sử dụng.
Đúng như tên gọi "Special Sticks for Heavy Loads", dòng sào FAMECA PRe được thiết kế đặc biệt để đáp ứng các yêu cầu công việc có ràng buộc cơ học lớn, phù hợp khi thao tác với các thiết bị tiếp địa nặng hoặc trong điều kiện cần lực tác động cao lên đầu sào.
Với độ bền điện môi dọc trục đạt 100kV/30cm được đảm bảo trong điều kiện ướt, sào FAMECA PRe mang lại độ an toàn vượt trội so với các loại sào chỉ được kiểm định trong điều kiện khô, đặc biệt quan trọng khi thi công trong thời tiết mưa hoặc độ ẩm cao.
Nhờ cấu trúc ba thành phần (phần tử cơ bản, đoạn nối dài, đầu nối), người dùng có thể tùy biến chiều dài sào theo nhu cầu thực tế, đồng thời dễ dàng thay thế từng bộ phận riêng lẻ khi hư hỏng, tiết kiệm chi phí so với việc thay thế toàn bộ sào.
Với 7 loại đầu nối tiêu chuẩn, sào FAMECA PRe có thể tương thích với hầu hết các loại kẹp và dụng cụ thao tác phổ biến trong ngành điện, giúp đơn vị sử dụng không cần đầu tư nhiều loại sào riêng biệt cho từng loại thiết bị.
Tay chắn elastomer giúp người vận hành luôn nhận biết rõ giới hạn vùng cầm nắm an toàn, giảm thiểu rủi ro vô tình đưa tay vào vùng nguy hiểm khi thao tác gần đường dây mang điện.
Toàn bộ dòng sản phẩm được sản xuất tuân thủ tiêu chuẩn quốc tế IEC 60855-60832, đảm bảo chất lượng và độ an toàn được công nhận rộng rãi trong ngành điện lực toàn cầu.
Sào FAMECA PRe được ứng dụng rộng rãi trong các công tác:
Khi lựa chọn sào FAMECA PRe, đơn vị sử dụng cần cân nhắc các yếu tố:
Sào FAMECA PRe khác gì so với các loại sào thao tác thông thường?
FAMECA PRe được thiết kế đặc biệt để chịu tải trọng cơ học nặng (heavy loads), với độ bền điện môi 100kV/30cm được đảm bảo cả trong điều kiện ướt, phù hợp cho các công tác đòi hỏi lực tác động lớn mà sào tiêu chuẩn thông thường không đáp ứng được.
Làm sao để chọn đúng chiều dài sào phù hợp?
Chiều dài sào cần được lựa chọn dựa trên khoảng cách an toàn yêu cầu theo cấp điện áp của đường dây hoặc trạm biến áp, dao động từ 1,05m (FAMECA PRe1-100) đến 6,15m (FAMECA PRe3-600) tùy cấu hình.
Đầu nối AN và HE có thể thay đổi sau khi đặt hàng không?
Không, đây là loại đầu nối cố định vĩnh viễn (permanently fitted), cần được chỉ định rõ ngay từ khi đặt hàng ban đầu.
Sào FAMECA PRe có tương thích với hệ thống tiếp địa AUTOCLAM không?
Có. Nhờ hệ thống 7 loại đầu nối tiêu chuẩn tương thích với kẹp thao tác (manoeuvring clamp), sào FAMECA PRe có thể phối hợp sử dụng với các dụng cụ lắp đặt kẹp GDC325 trong hệ thống AUTOCLAM, tùy theo loại đầu nối được lựa chọn.
Sào thao tác cách điện FAMECA PRe là dòng sản phẩm chuyên dụng dành cho các công tác tiếp địa và thao tác trên đường dây cao thế, siêu cao thế đòi hỏi khả năng chịu tải cơ học nặng, đạt chuẩn quốc tế IEC 60855-60832. Với thân ống sợi thủy tinh composite Ø39mm, độ bền điện môi 100kV/30cm được đảm bảo trong điều kiện ướt, cấu trúc module linh hoạt giữa phần tử cơ bản, đoạn nối dài và 7 loại đầu nối tiêu chuẩn, cùng thiết kế an toàn với tay chắn elastomer và thân sào chống trượt, FAMECA PRe là lựa chọn đáng tin cậy cho các đơn vị điện lực và đội thi công đường dây cao thế có yêu cầu khắt khe về an toàn và độ bền cơ học trong công tác hàng ngày.
Mã sản phẩm | Tổng chiều dài Lt (m) | Chiều dài Lh (m) | Chiều dài Ls/Lb (m) | Khối lượng (kg) | Túi mềm |
| FAMECA PRe1-100 | 1.05 | 0.25 | 1 | 1.10 | H10 |
| FAMECA PRe1-150 | 1.55 | 0.50 | 1.5 | 1.50 | H10 |
| FAMECA PRe1-200 | 2.05 | 0.70 | 2 | 1.90 | H11 |
| FAMECA PRe1-250 | 2.55 | 0.90 | 2.5 | 2.30 | HTR12750 |
| FAMECA PRe1-300 | 3.05 | 1 | 3 | 2.60 | H12 |
| FAMECA PRe1-400 | 4.05 | 1.20 | 4 | 3.40 | H13 |
| FAMECA PRe2-200 | 2.10 | 0.70 | 1+1 | 2.30 | H30a |
| FAMECA PRe2-300 | 3.10 | 1 | 1.50+1.50 | 3.00 | H31a |
| FAMECA PRe2-400 | 4.10 | 1.50 | 2+2 | 3.80 | H32a |
| FAMECA PRe3-300 | 3.15 | 0.70 | 2+2×1 | 3.40 | H30a |
| FAMECA PRe3-450 | 4.65 | 1 | 1.50+2×1.50 | 4.50 | H31a |
| FAMECA PRe3-600 | 6.15 | 1.50 | 2+2×2 | 5.70 | H32a |
