Sào thao tác nối ghép cách điện Sofamel BMAE 30/66/110kV

Sofamel BMAE Connectable Pole – Sào cách điện 2 đoạn, 3 chụp chắn điện, đầu thao tác tùy chọn

Sofamel BMAE là dòng sào thao tác cách điện nối ghép 2 đoạn, được thiết kế cho các công việc vận hành và thao tác thiết bị điện trong phạm vi điện áp 30 kV, 66 kV và 110 kV.

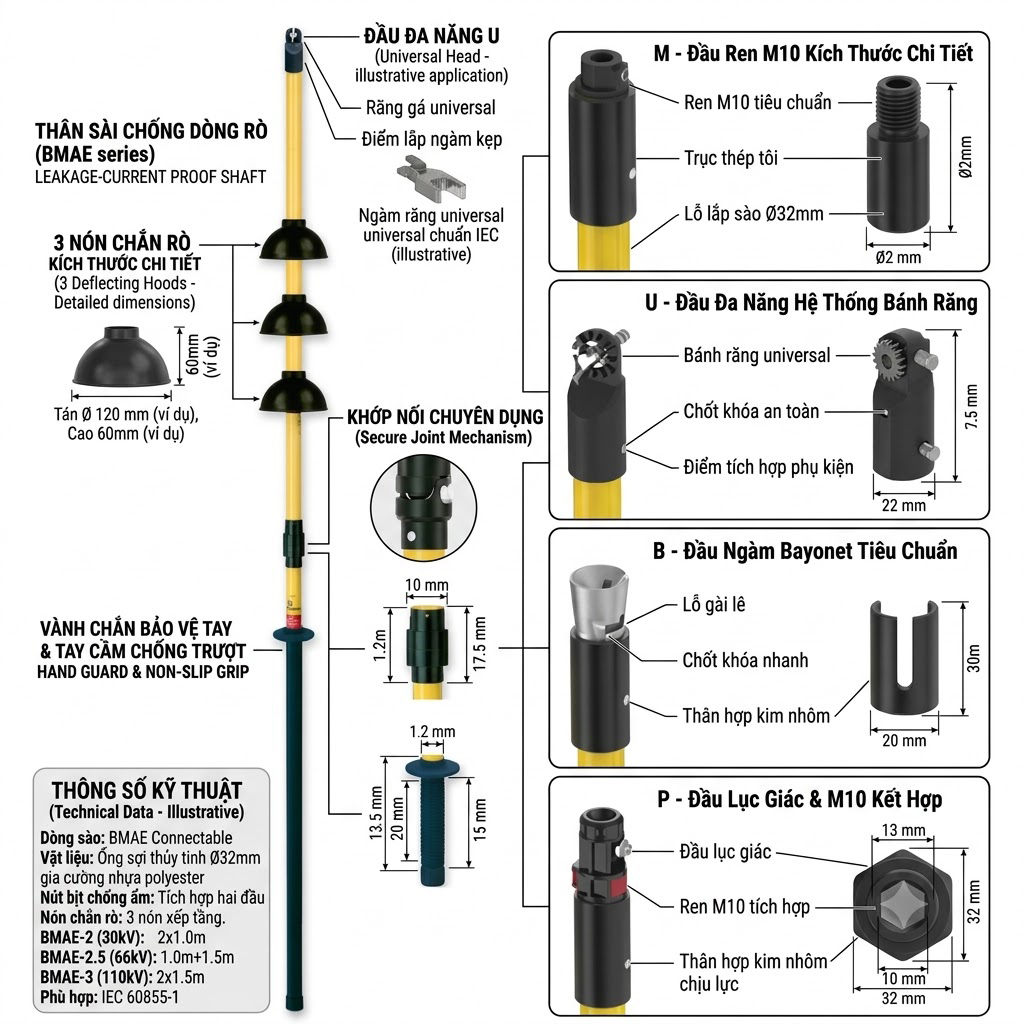

Sào sử dụng cấu trúc hai đoạn tháo lắp, với thân sào bằng ống sợi thủy tinh Ø32 mm kết hợp polyester, được trang bị gioăng chống ẩm ở hai đầu, bộ bảo vệ tay, tay cầm, đầu chóp và đặc biệt là 3 chụp chắn điện (deflecting hoods).

BMAE cung cấp nhiều lựa chọn đầu thao tác:

• M – Metric-10
• U – Universal
• B – Bayonet
• P – Hexagonal + Metric-10

Thiết kế nối ghép giúp sào có chiều dài thao tác từ 2 m đến 3 m, trong khi vẫn thuận tiện hơn cho vận chuyển và lưu kho so với sào một đoạn có cùng chiều dài.

Theo thông tin cấu hình sản phẩm, BMAE có thể sử dụng trong nhà và ngoài trời, trong điều kiện khô và ẩm, tùy theo model và điều kiện công việc.

1. Tổng quan dòng sản phẩm Sofamel BMAE

BMAE thuộc nhóm connectable insulating poles – sào cách điện nối ghép.

Điểm đặc trưng của dòng này là cấu tạo:

2 đoạn + Ø32 mm fibreglass tube + polyester + 3 deflecting hoods + đầu thao tác tùy chọn.

Ba cấu hình chiều dài/điện áp gồm:

Một điểm cần lưu ý khi xây dựng catalog là mã 30805 được nguồn cung cấp ghi cho cả ba cấu hình. Vì vậy, SmartMall/TATEKSAFE nên lưu 30805 như mã dòng/part number nguồn nếu đúng theo catalog gốc, đồng thời dùng BMAE-2 / BMAE-2,5 / BMAE-3 để phân biệt các cấu hình chiều dài và điện áp.

2. Cấu tạo sào thao tác BMAE

2.1. Thiết kế 2 đoạn nối ghép

BMAE gồm hai đoạn sào được nối với nhau để tạo thành chiều dài thao tác hoàn chỉnh.

Cấu trúc này giúp giảm kích thước khi:

• Vận chuyển.
• Đưa lên xe bảo trì.
• Lưu kho.
• Đặt trong tủ dụng cụ.
• Mang theo bộ thiết bị an toàn điện đến công trường.

Ba cấu hình được phân chia như sau:

BMAE-2

• Tổng chiều dài: 2 m
• 2 đoạn × 1 m
• Điện áp làm việc: 30 kV

BMAE-2,5

• Tổng chiều dài: 2,5 m
• 1 đoạn × 1 m
• 1 đoạn × 1,5 m
• Điện áp làm việc: 66 kV

BMAE-3

• Tổng chiều dài: 3 m
• 2 đoạn × 1,5 m
• Điện áp làm việc: 110 kV

3. Ống sợi thủy tinh Ø32 mm

Thân BMAE sử dụng fibreglass tube Ø32 mm – ống sợi thủy tinh đường kính 32 mm.

Kết cấu dạng ống giúp tạo nên thân sào có hình dạng ổn định và thuận tiện cho việc cầm nắm, thao tác.

Vật liệu được nguồn sản phẩm mô tả là:

Polyester + fibreglass tube Ø32 mm.

Đối với catalog SmartMall/TATEKSAFE, nên lưu hai thuộc tính riêng:

Việc tách các thuộc tính này giúp hệ thống Product Intelligence dễ dàng lọc sản phẩm theo vật liệu và cấu tạo.

4. Gioăng chống ẩm hai đầu

BMAE được trang bị humidity-proof seals at both ends – gioăng chống ẩm ở hai đầu.

Đây là một trong những đặc điểm quan trọng của sản phẩm, đặc biệt khi catalog xác định BMAE có thể sử dụng trong:

• Môi trường trong nhà.
• Môi trường ngoài trời.
• Điều kiện khô.
• Điều kiện ẩm.

Tuy nhiên, “dùng trong môi trường ẩm” không đồng nghĩa với việc được sử dụng trong mọi điều kiện thời tiết hoặc khi bề mặt sào bị nước, bụi hoặc chất bẩn bao phủ.

Trong vận hành thực tế, tình trạng bề mặt dụng cụ và quy trình của đơn vị sử dụng vẫn phải được kiểm soát.

5. Ba chụp chắn điện – Deflecting Hoods

Một đặc điểm nổi bật của BMAE là sản phẩm được trang bị:

3 deflecting hoods – 3 chụp chắn điện.

Đây là điểm giúp phân biệt BMAE với một số dòng sào thao tác nối ghép khác trong cùng hệ thống sản phẩm.

Các chụp chắn điện góp phần xác định vùng thao tác và vùng tay cầm trên sào, giúp người sử dụng nhận biết trực quan hơn vị trí làm việc.

Trong hệ thống catalog, nên lưu thuộc tính:

Deflecting Hoods: 3

thay vì chỉ đưa thông tin này vào phần mô tả văn bản, vì đây là một thông số có giá trị trong việc so sánh sản phẩm.

6. Bộ bảo vệ tay và tay cầm

BMAE được trang bị:

• Hand guard – bộ bảo vệ tay
• Grip – tay cầm
• Tip – đầu chóp

Các bộ phận này tạo thành hệ thống cấu trúc hoàn chỉnh của sào thao tác.

Người sử dụng nên cầm sào tại vị trí tay cầm được thiết kế, đồng thời tuân thủ hướng dẫn vận hành của nhà sản xuất.

Không nên tự ý:

• Tháo bộ bảo vệ tay.
• Khoan hoặc gia công thân sào.
• Cắt ngắn sào.
• Sơn phủ lại bề mặt.
• Thay đổi kết cấu đầu sào.
• Sử dụng phụ kiện không tương thích.

7. Các loại đầu thao tác của BMAE

BMAE cung cấp 4 tùy chọn đầu thao tác.

M – Metric-10

Metric-10 là cấu hình đầu thao tác sử dụng giao diện Metric-10.

Model cấu hình đầu M được lựa chọn khi thiết bị hoặc phụ kiện cần thao tác tương thích với hệ thống Metric-10.

U – Universal

Universal Head – đầu đa năng được thiết kế để sử dụng với các ứng dụng tương thích với giao diện đầu đa năng.

Đây là lựa chọn phù hợp khi người dùng cần tính linh hoạt cao hơn trong bộ dụng cụ thao tác.

B – Bayonet

Bayonet Head – đầu Bayonet/lưỡi lê.

Cấu hình B được sử dụng khi thiết bị hoặc phụ kiện cần thao tác có giao diện Bayonet tương ứng.

P – Hexagonal + Metric-10

Phiên bản P sử dụng:

Hexagonal + Metric-10

tức đầu lục giác kết hợp giao diện Metric-10.

Đây là lựa chọn dành cho các ứng dụng yêu cầu giao diện thao tác kết hợp.

8. Bảng cấu hình đầu thao tác

Khi đặt hàng, cần xác định loại đầu thao tác cùng với model BMAE.

Ví dụ:

BMAE-2 + đầu Universal

không nên được quản lý giống với:

BMAE-2 + đầu Bayonet

vì hai cấu hình có giao diện thao tác khác nhau.

9. Bảng thông số kỹ thuật Sofamel BMAE

10. BMAE-2 – Sào thao tác 2 m, 30 kV

Sofamel BMAE-2 có:

• Chiều dài tổng: 2 m
• Cấu tạo: 2 đoạn × 1 m
• Điện áp làm việc: 30 kV
• Sử dụng: trong nhà và ngoài trời
• Điều kiện: khô và ẩm

Đây là cấu hình ngắn nhất trong dòng BMAE.

Chiều dài 2 m giúp sản phẩm thuận tiện cho các bộ dụng cụ cần tính cơ động cao và không yêu cầu chiều dài thao tác đến 2,5 hoặc 3 m.

11. BMAE-2,5 – Sào thao tác 2,5 m, 66 kV

Sofamel BMAE-2,5 có:

• Chiều dài tổng: 2,5 m
• Cấu tạo:
  • 1 đoạn × 1 m
  • 1 đoạn × 1,5 m
• Điện áp làm việc: 66 kV
• Trong nhà và ngoài trời.
• Điều kiện khô và ẩm.

Đây là cấu hình trung gian của dòng BMAE, phù hợp khi cần chiều dài thao tác lớn hơn BMAE-2 nhưng vẫn muốn duy trì cấu trúc hai đoạn.

12. BMAE-3 – Sào thao tác 3 m, 110 kV

Sofamel BMAE-3 có:

• Chiều dài tổng: 3 m
• Cấu tạo: 2 đoạn × 1,5 m
• Điện áp làm việc: 110 kV
• Trong nhà và ngoài trời.
• Điều kiện khô và ẩm.

Đây là cấu hình dài nhất trong dòng BMAE được cung cấp trong dữ liệu sản phẩm.

Với chiều dài 3 m, BMAE-3 hướng tới những ứng dụng yêu cầu khoảng cách thao tác lớn hơn trong phạm vi thiết kế của dụng cụ.

13. Ứng dụng của sào Sofamel BMAE

BMAE được sử dụng trong các ứng dụng thao tác thiết bị điện tương thích với đầu sào.

Thiết bị đóng cắt

Có thể ứng dụng cho:

• Switches.
• Disconnectors.
• Thiết bị đóng cắt.
• Thiết bị vận hành trong trạm điện.

Cầu chì

BMAE có thể được sử dụng cho các thao tác với fuses – cầu chì, khi đầu sào tương thích với thiết bị.

Thiết bị đường dây trên không

Sản phẩm phù hợp với một số công việc thao tác thiết bị trên:

• Đường dây phân phối.
• Hệ thống điện trên không.
• Thiết bị đóng cắt trên tuyến.
• Công tác bảo trì và vận hành đường dây.

Cấu hình thực tế phải được xác định theo thiết bị và quy trình làm việc của đơn vị vận hành.

14. Ứng dụng trong đội bảo trì điện

BMAE phù hợp để trang bị cho:

• Đơn vị điện lực.
• Đội quản lý vận hành lưới điện.
• Đội bảo trì trạm biến áp.
• Đội bảo trì đường dây.
• Nhà thầu điện.
• Đơn vị bảo trì công nghiệp.
• Kỹ thuật viên điện.
• Nhân viên vận hành thiết bị đóng cắt.

Đối với bộ dụng cụ di động, cấu trúc 2 đoạn giúp giảm chiều dài khi tháo rời và thuận tiện hơn khi di chuyển đến hiện trường.

15. BMAE khác gì BMAI?

Hai dòng BMAE và BMAI đều có cấu trúc 2 đoạn, Ø32 mm, polyester và đầu thao tác tùy chọn, nhưng phạm vi cấu hình khác nhau.

Vì vậy, không nên gộp BMAE và BMAI thành một SKU duy nhất. Đây nên là hai Product Family riêng.

16. BMAE khác gì BME?

BMAE phù hợp khi ưu tiên cấu trúc hai đoạn tháo lắp, trong khi BME thuộc nhóm sào một đoạn.

17. Hướng dẫn lựa chọn BMAE

Có thể lựa chọn theo trình tự:

Bước 1 – Xác định điện áp

• 30 kV → BMAE-2
• 66 kV → BMAE-2,5
• 110 kV → BMAE-3

Bước 2 – Xác định chiều dài

• 2 m
• 2,5 m
• 3 m

Bước 3 – Xác định đầu thao tác

• M → Metric-10
• U → Universal
• B → Bayonet
• P → Hexagonal + Metric-10

Bước 4 – Xác định điều kiện sử dụng

Theo dữ liệu sản phẩm, BMAE được chỉ định cho:

Indoor + Outdoor / Dry + Humid environments.

Tuy nhiên, điều kiện thực tế phải tuân thủ quy trình an toàn và giới hạn kỹ thuật của nhà sản xuất.

18. Kiểm tra trước khi sử dụng

Trước khi đưa BMAE vào công việc, cần kiểm tra:

Thân sào

Kiểm tra:

• Nứt.
• Vỡ.
• Trầy xước sâu.
• Cháy xém.
• Biến dạng.
• Bám bẩn.

Hai đầu sào

Kiểm tra:

• Gioăng chống ẩm.
• Đầu nối.
• Tình trạng cơ khí.
• Dấu hiệu hư hỏng.

Ba chụp chắn điện

Đảm bảo:

• Không nứt.
• Không vỡ.
• Không biến dạng.
• Không bị tháo rời.

Đầu thao tác

Xác nhận đúng cấu hình:

M / U / B / P

và tương thích với thiết bị cần thao tác.

19. Bảo quản

Để duy trì tình trạng của BMAE:

• Làm sạch sau khi sử dụng.
• Giữ bề mặt sào sạch.
• Bảo quản nơi phù hợp.
• Tránh va đập mạnh.
• Không để vật nặng đè lên sào.
• Không tự ý gia công thân sào.
• Không sử dụng hóa chất làm ảnh hưởng đến vật liệu.
• Bảo vệ các đầu nối khi vận chuyển.
• Kiểm tra tình trạng sào trước mỗi lần sử dụng.

Đặc biệt, việc sản phẩm được chỉ định sử dụng trong môi trường ẩm không có nghĩa là có thể bỏ qua việc kiểm tra bề mặt cách điện.

Kết luận

Sofamel BMAE là dòng sào thao tác cách điện nối ghép 2 đoạn với thân ống sợi thủy tinh Ø32 mm, cấu tạo polyester, gioăng chống ẩm hai đầu, bộ bảo vệ tay, tay cầm, đầu chóp và 3 chụp chắn điện.

Dòng sản phẩm có ba cấu hình:

• BMAE-2 – 2 m / 30 kV
• BMAE-2,5 – 2,5 m / 66 kV
• BMAE-3 – 3 m / 110 kV

Người dùng có thể lựa chọn bốn loại đầu thao tác:

Metric-10, Universal, Bayonet hoặc Hexagonal + Metric-10.

Theo dữ liệu sản phẩm, BMAE phù hợp cho sử dụng trong nhà và ngoài trời, trong điều kiện khô và ẩm.

Đối với SmartMall/TATEKSAFE, đây là dòng sản phẩm nên được quản lý theo mô hình Product Family + Variant SKU, với các thuộc tính cốt lõi gồm điện áp, chiều dài, số đoạn và loại đầu thao tác.
