Sào cách điện kiêm thước đo chiều cao 7.5m Hastings EV-25

Hastings EV-25: Sào cách điện Tel-O-Pole® II kiêm thước đo chiều cao, dài 25'6" trong một dụng cụ

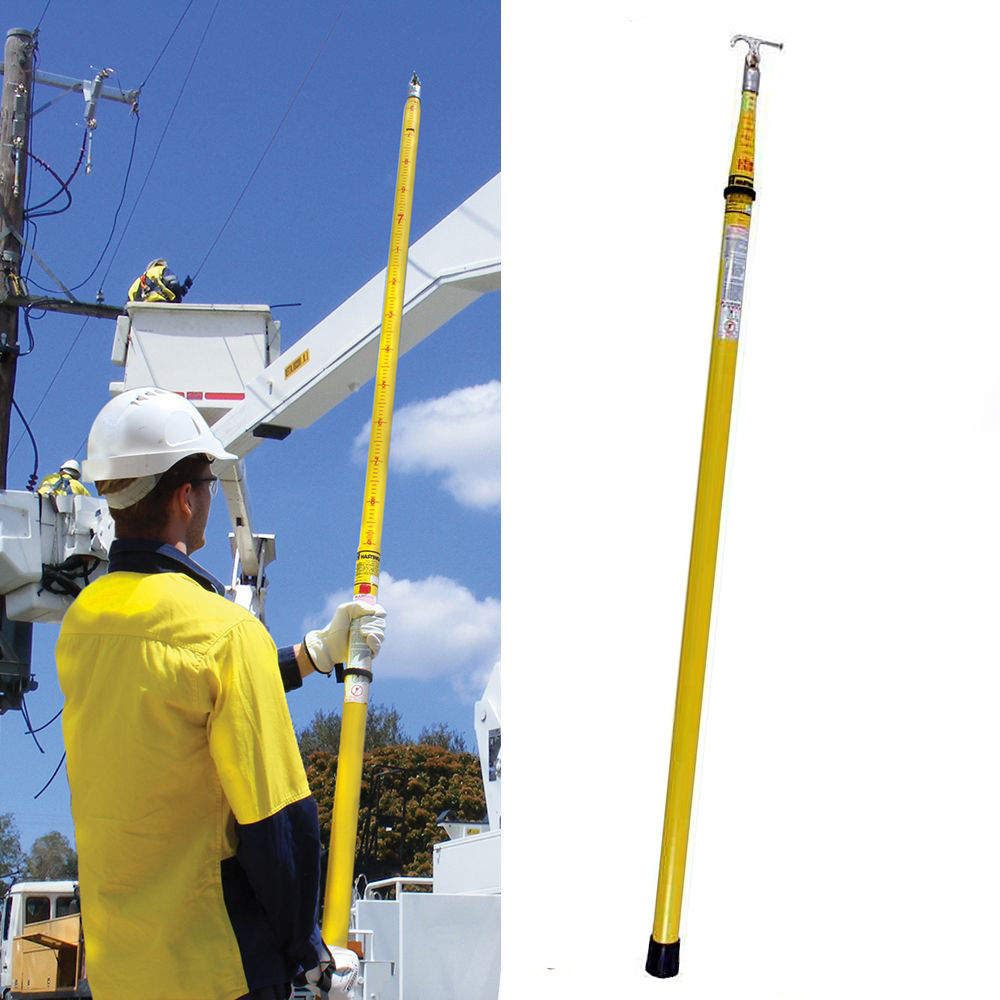

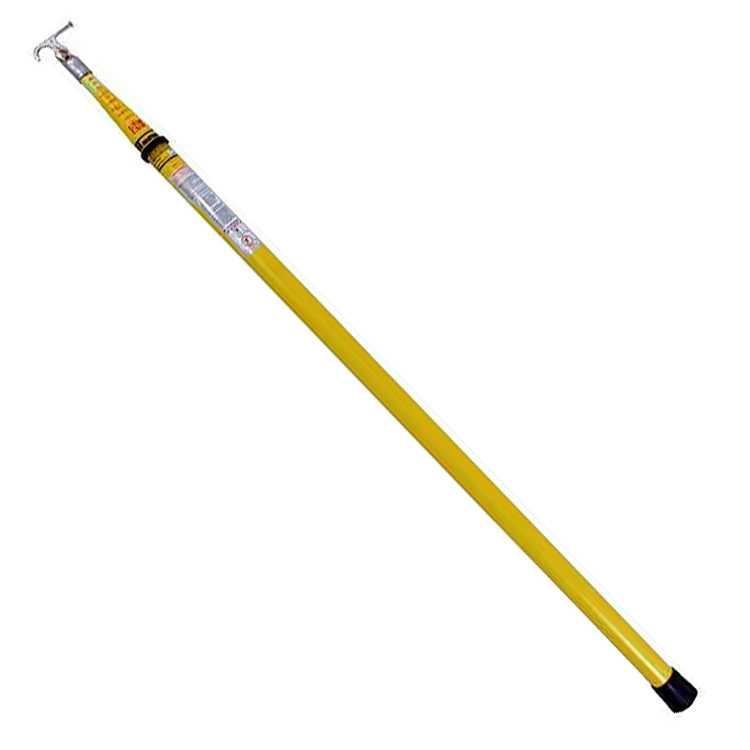

Hastings EV-25 là sào cách điện ống lồng Tel-O-Pole® II kết hợp thước đo chiều cao. Sào dài 25'6" (khoảng 7,8 m) khi mở rộng, thu gọn còn 64" (khoảng 1,63 m), đường kính đoạn đáy 1,91" (khoảng 4,85 cm), nặng 8,1 lbs (khoảng 3,7 kg) và đi kèm túi C-40. Một cây sào vừa đóng, mở thiết bị trên cao, vừa đo trực tiếp chiều cao. Sản phẩm do Hastings, hãng Hoa Kỳ chuyên dụng cụ thao tác đường dây điện, sản xuất và được bảo hộ bằng patent US 8,469,423.

Hastings EV-25 là gì?

EV-25 thuộc dòng Combination Tel-O-Pole® Hot Stick and Measuring Stick (sào cách điện kết hợp thước đo) trong nhóm "Hot Sticks and Cutters" của Hastings. Sản phẩm kết hợp hai chức năng:

• Sào cách điện Tel-O-Pole II hạng nặng: các đoạn ống lồng vào nhau, kéo dài khi làm việc và thu gọn khi cất.
• Thước đo chiều cao: vạch chia in ngay trên thân sào.

Hãng mô tả bằng một câu: "One stick does it all", nghĩa là một cây sào làm được tất cả. Sản phẩm có bản English (feet và inch, mã EV) và bản Metric (mét và centimet, mã MV).

Thông số kỹ thuật Hastings EV-25 và MV-25

Toàn bộ dòng Combination EV/MV: chọn model nào?

Bản English (feet và inch)

Bản Metric (mét và centimet)

Từ bảng có thể rút ra:

• Toàn dòng dùng chung túi C-40. Chiều dài thu gọn chỉ từ khoảng 1,63 m đến 1,75 m dù sào mở ra tới 12 m, nên dễ cất trên xe kỹ thuật.
• Đường kính đoạn đáy và trọng lượng tăng theo chiều dài. Sào càng dài, đoạn đáy càng to (từ 4,85 cm lên 6,04 cm) để giữ độ cứng, đồng thời nặng hơn (từ 3,7 kg lên 6,5 kg).
• Chiều dài mở rộng của hai hệ không trùng nhau. Ví dụ EV-30 dài 30' (≈ 9,1 m) còn MV-30 ghi 9,2 m. Đây là số theo catalog, không phải lỗi quy đổi.
• Cao nhất dòng là 39'6" (EV-40) hoặc 12 m (MV-40).

Đừng nhầm EV-25 với E-25

Cùng trang catalog có hai dòng khác nhau, tên gọi rất dễ lẫn:

Nếu bạn chỉ cần đo chiều cao (ví dụ khảo sát khoảng trống dây, biển báo, cầu vượt), dòng E/M nhẹ hơn nhiều. Nếu cần vừa đo vừa thao tác thiết bị trên lưới điện, hãy chọn dòng EV/MV.

Tính năng nổi bật của EV-25

1. Một dụng cụ, hai chức năng

Theo catalog, sào dùng để đóng, mở cầu dao (switch), cầu dao cách ly (disconnect), cầu chì đường dây (line fuse), cầu chì tự rơi (cut-out) và đo chiều cao trên cao. Người vận hành mang một dụng cụ thay vì hai.

2. Đọc ngang tầm mắt, không cần tính toán

Chiều cao được đọc trực tiếp ở đầu đoạn thu gọn kế tiếp, không phải cộng trừ hay quy đổi. Việc này giảm sai sót do tính nhẩm ở hiện trường.

3. Vạch chia in số lớn

Các vạch chia dùng chữ số lớn, dễ đọc khi nhìn từ dưới lên.

4. Hai hệ đơn vị

Bản English theo feet và inch, bản Metric theo mét và centimet. Đơn vị làm việc theo hệ mét như Việt Nam có thể chọn dòng MV.

5. Hạng nặng Tel-O-Pole II

Đây là dòng "heavy duty" của Hastings. Đoạn đáy có đường kính 1,91" ở model 25 ft, lớn hơn nhiều so với sào đo thuần túy, phù hợp với việc thao tác thiết bị.

6. Nút khóa tích cực, có lò xo

Theo hãng, nút khóa lò xo giúp mở rộng nhanh, chính xác và dễ dàng. Nút giữ các đoạn ở đúng vị trí đã kéo ra.

7. Linh kiện tiêu chuẩn hóa

Các bộ phận được tiêu chuẩn hóa để sửa chữa và thay thế nhanh, dễ, giảm thời gian ngừng làm việc.

8. Được bảo hộ sáng chế

Sản phẩm được ghi patent US 8,469,423 trong catalog.

Nguyên lý đo chiều cao bằng sào ống lồng

Sào gồm nhiều đoạn lồng vào nhau. Khi kéo dài từng đoạn, các đoạn chưa kéo vẫn thu gọn ở phía dưới. Vạch chia in trên thân sào, và giá trị chiều cao hiện ngay ở đầu đoạn thu gọn kế tiếp, nơi mắt người dùng nhìn thấy.

Quy trình tham khảo (hãy làm theo hướng dẫn của hãng và quy trình an toàn của đơn vị bạn):

1. Đứng ở vị trí an toàn, đặt chân sào vững trên mặt đất.
2. Kéo từng đoạn đến khi đầu sào chạm hoặc ngang với điểm cần đo, kiểm tra nút khóa đã ăn.
3. Đọc chiều cao tại đầu đoạn thu gọn kế tiếp.
4. Ghi số đo rồi thu gọn sào.

Ứng dụng thực tế

• Thao tác thiết bị trên lưới điện: đóng, mở cầu dao, cầu dao cách ly, cầu chì đường dây, cầu chì tự rơi từ mặt đất.
• Đo chiều cao thiết bị hoặc dây trên cao: phục vụ khảo sát, kiểm tra khoảng cách, bảo trì.
• Khảo sát hành lang lưới điện: ước lượng độ cao của dây so với cây xanh, công trình.
• Đội bảo trì điện của khu công nghiệp, khu đô thị: một dụng cụ đa năng, gọn khi cất, dễ chạy nhiều điểm trong ngày.

Ở các thành phố như TP. Hồ Chí Minh, Hà Nội, Đà Nẵng, dây điện, dây viễn thông và cây xanh dày đặc. Một sào thu gọn còn khoảng 1,63 m nhưng với được khoảng 7,8 m là rất tiện cho đội cơ động.

Ưu điểm và điểm cần cân nhắc

Ưu điểm

1. Thay hai dụng cụ bằng một.
2. Đọc chiều cao trực tiếp, không cần tính toán.
3. Thu gọn 1,63 m, dễ vận chuyển.
4. Đoạn đáy chắc (1,91"), phù hợp thao tác thiết bị.
5. Có hai hệ đơn vị.
6. Nút khóa lò xo, mở rộng nhanh.
7. Linh kiện tiêu chuẩn hóa.
8. Có patent bảo hộ.

Điểm cần cân nhắc

• Nặng hơn sào đo thuần túy. EV-25 nặng khoảng 3,7 kg, hơn gấp đôi E-25 (khoảng 1,5 kg). Giơ sào trong thời gian dài ở tầm 7,8 m cần sức tay và kỹ thuật cầm.
• Tầm với tối đa của dòng combination là 39'6" (≈ 12 m), không có model 50 ft như dòng đo thuần túy.
• Catalog trang này không nêu điện áp định mức, vật liệu thân sào hay tiêu chuẩn thử nghiệm điện. Hãy yêu cầu nhà cung cấp tài liệu chính hãng trước khi dùng gần dây mang điện.

Hướng dẫn sử dụng và an toàn

Các nguyên tắc chung dưới đây không thay thế hướng dẫn của nhà sản xuất hay quy trình an toàn điện của đơn vị bạn. Catalog ghi rõ sản phẩm chỉ dành cho người chuyên nghiệp được đào tạo.

1. Chỉ người được đào tạo mới sử dụng.
2. Kiểm tra trước mỗi lần dùng: thân sào có nứt, xước sâu, biến dạng, bụi bẩn hay ẩm không; nút khóa và vạch chia còn rõ không.
3. Giữ sào sạch và khô. Bụi, dầu, hơi ẩm làm giảm khả năng cách điện và có thể gây kẹt khi kéo.
4. Kéo đủ và khóa chắc từng đoạn trước khi giơ sào lên.
5. Giữ khoảng cách an toàn theo quy định điện hiện hành.
6. Tránh làm việc khi mưa, ẩm cao hoặc gió mạnh.
7. Thu gọn và cất vào túi C-40, để nơi khô ráo, tránh va đập và nắng gắt kéo dài.

Câu hỏi thường gặp về Hastings EV-25

Hastings EV-25 dài bao nhiêu?
25'6" (khoảng 7,8 m) khi mở rộng, thu gọn còn 64" (khoảng 1,63 m).

Hastings EV-25 nặng bao nhiêu?
8,1 lbs, tương đương khoảng 3,7 kg (bản mét MV-25 ghi 3,7 kg).

EV-25 làm được những việc gì?
Đóng, mở cầu dao, cầu dao cách ly, cầu chì đường dây, cầu chì tự rơi, đồng thời đo chiều cao trên cao.

EV-25 khác E-25 thế nào?
E-25 là sào đo chiều cao thuần túy, nhẹ hơn (3,2 lbs), dùng túi C-35. EV-25 là sào cách điện Tel-O-Pole II kiêm thước đo, nặng 8,1 lbs, đoạn đáy 1,91", dùng túi C-40.

Có bản mét không?
Có. Bản mét của EV-25 là MV-25 (7,8 m, thu gọn 1,63 m, 3,7 kg).

Muốn với cao hơn 25'6" thì chọn model nào?
EV-30 (30'), EV-35 (35') hoặc EV-40 (39'6"). Với bản mét là MV-30 (9,2 m), MV-35 (10,6 m) và MV-40 (12 m).

EV-25 dùng túi nào?
Túi C-40, giống toàn bộ dòng EV/MV.

Có dùng gần đường dây điện được không?
Sản phẩm là sào cách điện thao tác thiết bị đường dây, nhưng trang catalog này không nêu điện áp định mức hay tiêu chuẩn thử nghiệm. Hãy yêu cầu tài liệu chính hãng và tuân thủ quy trình an toàn điện.

Linh kiện hư có thay riêng được không?
Theo hãng, các bộ phận được tiêu chuẩn hóa để sửa chữa và thay thế nhanh, dễ. Hãy liên hệ nhà cung cấp để đặt đúng mã linh kiện.

Khi liên hệ, hãy cho biết bạn cần bản feet hay bản mét, chiều dài làm việc mong muốn và số lượng, để được báo giá chính xác.
