Palang xích kéo tay TBM HSZ-A622 là dòng thiết bị nâng hạ cơ khí có dải tải trọng đa dạng, kết cấu khung thép và hộp số bền bỉ, hệ thống bánh răng thẳng, xích tải hợp kim và cụm móc treo, móc tải phục vụ các công việc nâng hạ công nghiệp.
Palang xích kéo tay TBM HSZ-A622 là thiết bị nâng hạ cơ khí được thiết kế để nâng, hạ và định vị hàng hóa, máy móc, kết cấu thép và các vật nặng trong môi trường công nghiệp. Sản phẩm sử dụng cơ cấu truyền động bằng xích kéo tay, hệ thống bánh răng và xích tải, cho phép người vận hành điều khiển chuyển động nâng hạ mà không cần nguồn điện.
Theo catalogue nhà sản xuất, dòng palang xích kéo tay TBM HSZ-A622 có các mức tải trọng danh định từ 0,5 tấn đến 30 tấn, đáp ứng nhiều nhu cầu nâng hạ khác nhau tại nhà xưởng, công trường xây dựng, khu vực lắp đặt thiết bị, xưởng cơ khí và các hoạt động bảo trì công nghiệp.
Sản phẩm được giới thiệu với các đặc điểm nổi bật như khung thép cường độ cao, hộp số bền bỉ, hệ thống bánh răng thẳng, cơ cấu chốt đôi, con lăn dẫn hướng đôi và móc treo rèn. Catalogue cũng nêu khả năng trang bị hệ thống bảo vệ quá tải, vòng bi có vỏ bọc trên ròng rọc tải và ổ bi chặn trong cụm móc dưới tùy theo cấu hình.
Thiết kế vận hành bằng sức người giúp TBM HSZ-A622 phù hợp với những vị trí cần thiết bị nâng hạ gọn gàng, dễ bố trí và không phụ thuộc trực tiếp vào nguồn điện tại điểm sử dụng. Đây là lựa chọn đáng cân nhắc cho doanh nghiệp cần thiết bị nâng hạ cơ khí phục vụ công việc thường xuyên hoặc các nhiệm vụ nâng hạ tại vị trí cố định.

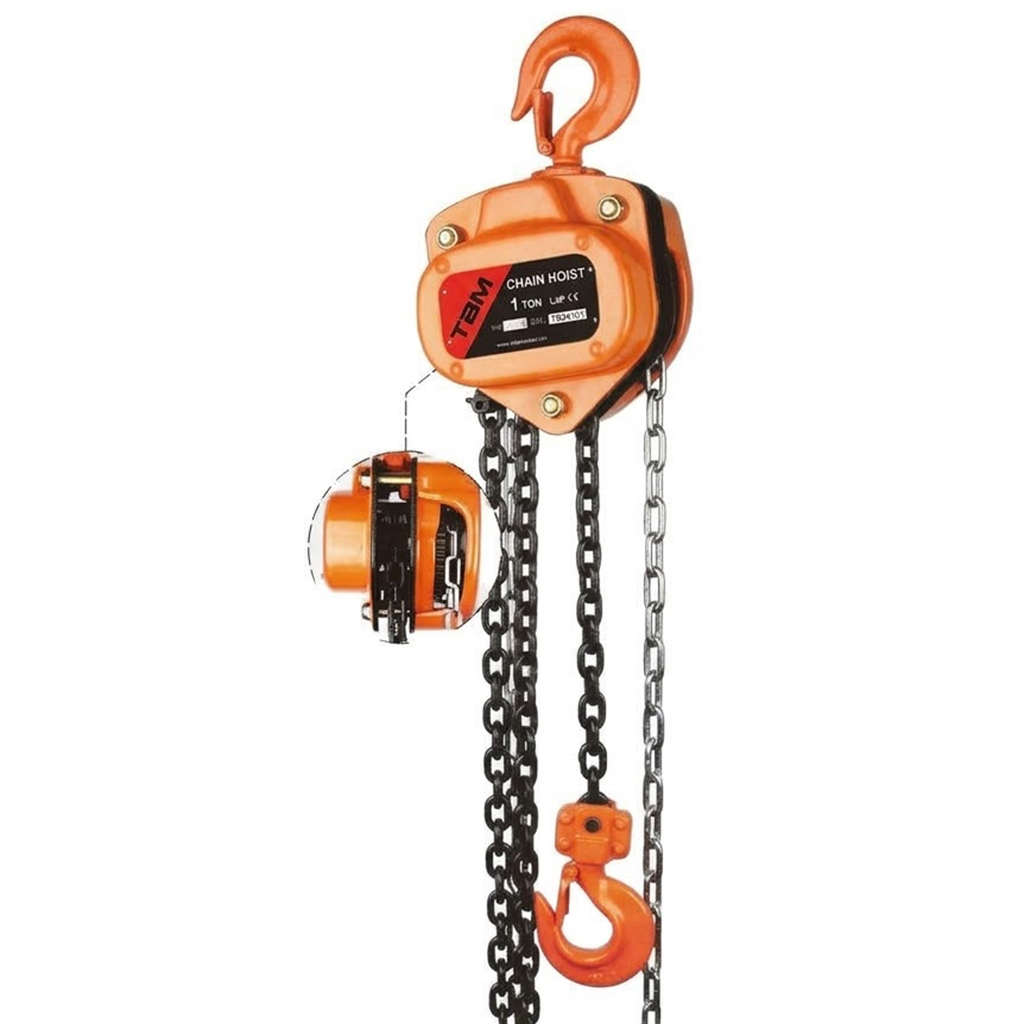

TBM HSZ-A622 là dòng palang xích kéo tay được nhận diện qua kết cấu thân palang màu cam, bộ truyền động cơ khí, xích tải kim loại và cụm móc treo, móc tải.
Khi lựa chọn thiết bị nâng hạ, người mua cần xem xét đồng thời tải trọng danh định, chiều cao nâng, kết cấu điểm treo, không gian lắp đặt, tần suất sử dụng và điều kiện làm việc. Không nên chỉ căn cứ vào hình dáng hoặc kích thước bên ngoài để xác định khả năng nâng của thiết bị.
Dòng HSZ-A622 cung cấp nhiều mức tải trọng nhằm giúp người sử dụng lựa chọn cấu hình phù hợp với công việc thực tế. Việc chọn đúng model có thể góp phần nâng cao hiệu quả vận hành, hạn chế sử dụng thiết bị không phù hợp và hỗ trợ quản lý thiết bị nâng hạ trong doanh nghiệp.
Thông tin về xuất xứ, nhà sản xuất, chế độ bảo hành, phụ tùng và chứng từ đi kèm cần được xác nhận theo hồ sơ của đơn vị cung cấp tại thời điểm mua hàng.
Theo catalogue, khung thép và vỏ hộp số của TBM HSZ-A622 được thiết kế hướng đến độ bền trong các công việc xây dựng, lắp đặt và bảo trì.
Khung và vỏ thiết bị có nhiệm vụ bảo vệ các bộ phận truyền động bên trong, đồng thời tạo thành kết cấu bao che cho cụm cơ cấu nâng. Trong môi trường công nghiệp, kết cấu chắc chắn là một yếu tố quan trọng giúp thiết bị đáp ứng nhu cầu sử dụng phù hợp với thiết kế của nhà sản xuất.
Khi sử dụng, cần kiểm tra thân palang, các vị trí liên kết, bu lông, móc treo và những bộ phận chịu lực trước khi đưa thiết bị vào vận hành. Thiết bị có dấu hiệu nứt, biến dạng, hư hỏng hoặc bất thường ở cơ cấu nâng phải được kiểm tra trước khi tiếp tục sử dụng.
Palang xích kéo tay TBM HSZ-A622 sử dụng hệ thống bánh răng truyền động nhằm chuyển lực kéo từ xích tay thành chuyển động nâng tải.
Catalogue mô tả hiệu suất bánh răng thẳng là một đặc điểm giúp giảm sức lao động của người vận hành. Trong thực tế, lực kéo cần thiết còn phụ thuộc vào tải trọng, tình trạng bảo dưỡng, độ thẳng của xích, cách lắp đặt và điều kiện vận hành.
Cơ cấu truyền động cơ khí cho phép người vận hành kiểm soát quá trình nâng hạ thông qua xích kéo tay. Người sử dụng cần kéo xích đều, đúng hướng và tránh giật mạnh hoặc tạo lực ngang lên thân palang.
Catalogue giới thiệu hệ thống chốt đôi kết hợp con lăn dẫn hướng đôi nhằm cải thiện hiệu suất, độ an toàn và độ tin cậy của cơ cấu vận hành.
Các bộ phận dẫn hướng giúp hỗ trợ quá trình di chuyển của xích trong cơ cấu nâng. Tình trạng của xích và các chi tiết dẫn hướng cần được kiểm tra định kỳ để phát hiện sớm hiện tượng mài mòn, kẹt xích, biến dạng hoặc vận hành không bình thường.
Không được tự ý tháo bỏ, thay đổi hoặc điều chỉnh các bộ phận an toàn và truyền động khi chưa có hướng dẫn phù hợp từ nhà sản xuất hoặc đơn vị kỹ thuật có chuyên môn.
Xích tải là bộ phận trực tiếp tham gia truyền lực nâng từ cơ cấu palang đến tải thông qua cụm móc tải. Catalogue mô tả xích tải sử dụng thép hợp kim cấp 80 và nêu tiêu chuẩn ISO 16877 trong phần thông số giới thiệu sản phẩm.
Để duy trì độ an toàn khi làm việc, xích tải cần được kiểm tra về độ mòn, biến dạng, nứt, ăn mòn, tình trạng các mắt xích và khả năng di chuyển qua cơ cấu nâng. Không sử dụng xích có dấu hiệu hư hỏng hoặc không phù hợp với thiết bị.
Khi thay thế xích tải, cần sử dụng đúng loại và thông số theo hướng dẫn của nhà sản xuất. Không được tự ý nối dài xích bằng phương pháp không được phê duyệt hoặc thay thế bằng xích không rõ khả năng chịu tải.
Lưu ý: Thông tin về cấp xích và tiêu chuẩn được trình bày theo catalogue cung cấp; cần đối chiếu chứng từ kỹ thuật của đúng model và lô hàng khi có yêu cầu kiểm định hoặc nghiệm thu.
Palang TBM HSZ-A622 được trang bị móc treo phía trên và móc tải phía dưới. Catalogue mô tả đây là các móc rèn có miệng rộng, được thiết kế để có thể uốn cong từ từ nhằm cảnh báo tình trạng quá tải.
Móc treo trên được sử dụng để liên kết palang với điểm treo hoặc kết cấu nâng phù hợp. Móc dưới là vị trí liên kết với tải thông qua phụ kiện nâng hạ thích hợp.
Cần kiểm tra thân móc, chốt an toàn, độ biến dạng, độ mòn và tình trạng liên kết trước khi sử dụng. Không sử dụng móc đã bị nứt, cong bất thường, mở rộng miệng móc hoặc mất chốt an toàn.
Đặc điểm biến dạng được mô tả trong catalogue không thay thế cho hệ thống bảo vệ quá tải chuyên dụng và không phải là phương pháp để người vận hành chủ động thử tải bằng cách nâng vượt tải trọng danh định.
Ngoài các thành phần chính, catalogue còn đề cập đến những chi tiết hỗ trợ như vòng bi có vỏ bọc trên ròng rọc tải, chốt an toàn đúc và ổ bi chặn trong cụm móc dưới.
Những chi tiết này góp phần hoàn thiện cơ cấu nâng và hỗ trợ chuyển động của các bộ phận liên quan. Cấu hình thực tế cần được xác nhận theo model và phiên bản thiết bị được cung cấp.
Một ưu điểm đáng chú ý của dòng TBM HSZ-A622 là có nhiều mức tải trọng danh định, từ 0,5 tấn đến 30 tấn theo catalogue.
Nhờ đó, doanh nghiệp có thể lựa chọn thiết bị cho các nhiệm vụ khác nhau, từ nâng hạ cụm chi tiết và máy móc nhỏ đến xử lý những tải trọng lớn hơn trong phạm vi thiết kế của từng model.
Việc lựa chọn phải dựa trên khối lượng thực tế của tải, trọng lượng phụ kiện nâng, phương án treo và yêu cầu vận hành. Với tải trọng gần giới hạn danh định, cần đánh giá đầy đủ điều kiện sử dụng và không được vượt quá giới hạn của thiết bị hoặc bất kỳ thành phần nào trong hệ thống nâng.
Vận hành bằng xích kéo tay là một lợi thế tại các vị trí không có nguồn điện thuận tiện hoặc khi cần một thiết bị nâng hạ cơ khí độc lập.
Sản phẩm có thể được cân nhắc cho khu vực bảo trì, lắp đặt máy, nhà kho và các vị trí nâng hạ được bố trí điểm treo phù hợp.
Tuy nhiên, thiết bị vẫn cần được lắp đặt và sử dụng theo hướng dẫn của nhà sản xuất. Điểm treo, kết cấu hỗ trợ và phụ kiện liên kết phải có khả năng chịu lực phù hợp với phương án nâng.
Cơ cấu truyền động bằng bánh răng và xích cho phép người vận hành điều khiển chuyển động nâng hạ thông qua lực kéo tay.
Khi thiết bị được lắp đặt đúng, tải được treo cân bằng và các bộ phận ở tình trạng tốt, người vận hành có thể thực hiện các công việc nâng hạ theo quy trình của nhà máy hoặc công trường.
Cần tránh để tải bị nghiêng, mắc kẹt hoặc va chạm vào kết cấu xung quanh. Không kéo tải theo phương ngang bằng cách tạo lực lệch lên palang nếu thiết bị không được thiết kế cho thao tác đó.
Khung thép cường độ cao, vỏ hộp số và các chi tiết truyền động là những yếu tố được catalogue nhấn mạnh về độ bền.
Để duy trì tuổi thọ thiết bị, doanh nghiệp nên xây dựng lịch kiểm tra, vệ sinh và bảo dưỡng phù hợp với tần suất sử dụng. Việc bảo dưỡng phải tuân thủ hướng dẫn kỹ thuật, đặc biệt đối với xích tải, cơ cấu phanh, bánh răng, móc và các chi tiết liên kết chịu lực.
Catalogue liệt kê hệ thống bảo vệ quá tải trong nhóm tính năng tùy chọn. Vì vậy, không nên mặc định mọi phiên bản HSZ-A622 đều được trang bị sẵn tính năng này.
Khi đặt hàng, doanh nghiệp cần xác nhận rõ model, cấu hình, sự hiện diện của bộ phận bảo vệ quá tải và tài liệu hướng dẫn vận hành đi kèm.
Dù có hay không có hệ thống bảo vệ quá tải, người vận hành vẫn phải tuân thủ tải trọng danh định. Không sử dụng cơ cấu bảo vệ quá tải như một phương pháp xác định giới hạn tải hoặc thay thế việc cân tải trước khi nâng.
Catalogue cung cấp các model có tải trọng danh định từ 0,5 tấn đến 30 tấn. Bảng dưới đây tóm tắt các thông số nhận diện chính của dòng sản phẩm.
| Model | Tải trọng danh định | Số nhánh xích tải | Chiều cao nâng theo catalogue |
|---|---|---|---|
| Z005-A622 | 0,5 tấn | 1 | 2,5 m |
| Z010-A622 | 1 tấn | 1 | 2,5 m |
| Z015-A622 | 1,5 tấn | 1 | 2,5 m |
| Z020-A622 | 2 tấn | 1 | 3 m |
| Z025-A622 | 2,5 tấn | 2 | 3 m |
| Z030-A622 | 3 tấn | 2 | 3 m |
| Z050-A622 | 5 tấn | 2 | 3 m |
| Z100-A622 | 10 tấn | 4 | 3 m |
| Z200-A622 | 20 tấn | 8 | 3 m |
| Z300-A622 | 30 tấn | 12 | 3 m |
Lưu ý: Tên model và các giá trị trong bảng được đọc từ catalogue hình ảnh đã cung cấp. Trước khi phát hành hồ sơ kỹ thuật, báo giá hoặc tài liệu nghiệm thu, cần đối chiếu bản catalogue gốc có độ phân giải cao để xác nhận toàn bộ kích thước, thông số xích và các giá trị thử tải.
Các thông số kích thước như A, B, Hmin, D và K trong catalogue cần được đối chiếu theo đúng model. Không nên sử dụng kích thước của một model để áp dụng cho model khác trong cùng dòng sản phẩm.
Trong các nhà máy, palang xích kéo tay có thể được sử dụng để nâng hoặc định vị những cụm chi tiết, đồ gá và bộ phận máy trong phạm vi tải trọng cho phép.
Thiết bị có thể hỗ trợ công việc lắp ráp, thay thế chi tiết và bảo trì máy móc tại những vị trí được bố trí điểm treo phù hợp.
Tại công trường, thiết bị có thể được cân nhắc cho những công việc nâng hạ phục vụ lắp đặt thiết bị, định vị cấu kiện hoặc hỗ trợ thao tác cơ khí.
Điểm treo và kết cấu hỗ trợ phải được đánh giá trước khi nâng. Không sử dụng palang để nâng người hoặc thực hiện thao tác ngoài mục đích thiết kế.
Khi bảo trì máy móc, palang xích kéo tay có thể hỗ trợ nâng cụm thiết bị hoặc chi tiết cần tháo lắp, với điều kiện phương án nâng được thiết kế phù hợp.
Trước khi thực hiện, cần cô lập các nguồn năng lượng nguy hiểm của máy, xác nhận tải đã được giải phóng khỏi các liên kết khác và bố trí khu vực làm việc an toàn.
Trong kho hàng, palang có thể được sử dụng cho các nhiệm vụ nâng hạ được tổ chức tại vị trí có kết cấu treo phù hợp.
Thiết bị không tự thay thế cho xe nâng, cầu trục hoặc hệ thống vận chuyển hàng hóa. Việc sử dụng cần dựa trên đặc điểm hàng hóa, phương án nâng và điều kiện mặt bằng thực tế.
Tại xưởng sửa chữa, palang có thể hỗ trợ tháo lắp các cụm máy, động cơ hoặc bộ phận cơ khí có khối lượng lớn. Người sử dụng cần chọn đúng model, kiểm soát tải và tránh để tải treo tự do khi không có biện pháp bảo vệ phù hợp.
Để lựa chọn đúng thiết bị, doanh nghiệp nên xem xét các yếu tố sau.
Bước 1: Xác định tải trọng cần nâng. Xác định khối lượng của vật nâng và các phụ kiện liên quan. Lựa chọn thiết bị có tải trọng danh định đáp ứng phương án nâng đã được đánh giá; không vượt quá giới hạn của palang, điểm treo hoặc phụ kiện.
Bước 2: Xác định chiều cao nâng. Kiểm tra chiều cao cần nâng, khoảng cách từ điểm treo đến tải và không gian cần thiết cho thân palang cùng móc treo. Nếu cần chiều cao nâng khác cấu hình catalogue, hãy xác nhận khả năng cung cấp với nhà sản xuất.
Bước 3: Kiểm tra điểm treo và kết cấu hỗ trợ. Điểm treo phải phù hợp với tải trọng và hướng lực dự kiến. Không sử dụng kết cấu chưa được đánh giá khả năng chịu lực.
Bước 4: Xác định điều kiện vận hành. Xem xét tần suất sử dụng, môi trường làm việc, mức độ bụi bẩn, độ ẩm và yêu cầu bảo dưỡng. Không mặc định thiết bị phù hợp với môi trường ăn mòn hoặc điều kiện đặc biệt nếu chưa có xác nhận kỹ thuật.
Bước 5: Xác nhận cấu hình và hồ sơ. Kiểm tra model, quy cách xích, chiều cao nâng, tùy chọn bảo vệ quá tải và tài liệu kỹ thuật đi kèm trước khi chốt đơn hàng.
An toàn nâng hạ phụ thuộc vào thiết bị, phụ kiện, kết cấu treo, tải trọng và cách vận hành. Người sử dụng cần tuân thủ hướng dẫn của nhà sản xuất và quy trình an toàn tại nơi làm việc.
Nếu thiết bị được sử dụng tại công trình có yêu cầu kiểm định, nghiệm thu hoặc hồ sơ tuân thủ cụ thể, doanh nghiệp cần xác nhận các tài liệu phù hợp với đúng model và lô hàng. Không nên suy ra tình trạng kiểm định của một thiết bị chỉ từ tên dòng sản phẩm hoặc thông tin giới thiệu chung.
Lựa chọn đúng model giúp doanh nghiệp xác định rõ giới hạn tải trọng, số nhánh xích, chiều cao nâng và không gian lắp đặt trước khi đưa thiết bị vào vận hành.
Dải tải trọng đa dạng của HSZ-A622 cho phép người mua so sánh các lựa chọn trong cùng dòng sản phẩm. Tuy nhiên, model có tải trọng cao hơn không mặc nhiên là lựa chọn tốt hơn cho mọi công việc. Thiết bị cần phù hợp với tải thực tế, tần suất sử dụng, điều kiện treo và yêu cầu vận hành.
Đối với bộ phận mua hàng, kỹ thuật và an toàn, việc đối chiếu catalogue trước khi đặt hàng còn giúp hạn chế nhầm model, xác định đúng phụ kiện và chuẩn bị hồ sơ cần thiết cho quá trình nghiệm thu.
Khi yêu cầu báo giá, nên cung cấp tải trọng cần nâng, chiều cao nâng, số lượng thiết bị, môi trường làm việc và yêu cầu về hồ sơ kỹ thuật để đơn vị cung cấp tư vấn chính xác hơn.
Giá palang xích kéo tay TBM HSZ-A622 phụ thuộc vào model, tải trọng danh định, cấu hình xích, chiều cao nâng, tùy chọn kỹ thuật, số lượng đặt hàng và điều kiện giao hàng.
Để nhận báo giá phù hợp, khách hàng nên xác định trước các thông tin sau:
Thông tin đầy đủ giúp đơn vị cung cấp xác định đúng cấu hình, kiểm tra khả năng đáp ứng và lập báo giá theo nhu cầu thực tế.
Liên hệ đơn vị cung cấp để được tư vấn lựa chọn model, xác nhận thông số kỹ thuật và nhận báo giá palang xích kéo tay TBM HSZ-A622.
Theo catalogue được cung cấp, dòng sản phẩm có các mức tải trọng danh định từ 0,5 tấn đến 30 tấn, gồm 0,5; 1; 1,5; 2; 2,5; 3; 5; 10; 20 và 30 tấn.
Thiết bị vận hành bằng xích kéo tay, sử dụng cơ cấu truyền động cơ khí để nâng hạ tải, do đó không cần nguồn điện trực tiếp để thực hiện thao tác kéo tay thông thường.
Catalogue liệt kê hệ thống bảo vệ quá tải trong nhóm tính năng tùy chọn. Khách hàng cần xác nhận rõ cấu hình thực tế của model trước khi đặt hàng.
Catalogue mô tả xích tải bằng thép hợp kim cấp 80. Quy cách xích cụ thể cần được đối chiếu theo từng model và chứng từ kỹ thuật của thiết bị.
Sản phẩm có thể được cân nhắc cho nhà xưởng, công trình xây dựng, khu vực lắp đặt và bảo trì máy móc, kho hàng hoặc xưởng sửa chữa khi điều kiện làm việc và phương án treo phù hợp với hướng dẫn của nhà sản xuất.
Không. Palang xích kéo tay được mô tả trong catalogue là thiết bị nâng hạ hàng hóa và vật nặng, không phải thiết bị nâng người.
Khách hàng nên cung cấp model hoặc tải trọng cần nâng, chiều cao nâng, số lượng, yêu cầu cấu hình và hồ sơ kỹ thuật cần thiết. Đây là cơ sở để xác định đúng thiết bị và báo giá.
Palang xích kéo tay TBM HSZ-A622 là dòng thiết bị nâng hạ cơ khí có dải tải trọng đa dạng, kết cấu khung thép và hộp số bền bỉ, hệ thống bánh răng thẳng, xích tải hợp kim và cụm móc treo, móc tải phục vụ các công việc nâng hạ công nghiệp.
Với các lựa chọn từ 0,5 tấn đến 30 tấn theo catalogue, sản phẩm có thể được xem xét cho nhiều nhu cầu tại nhà máy, công trường, kho hàng và khu vực bảo trì thiết bị. Để bảo đảm hiệu quả và an toàn, người mua cần lựa chọn đúng model, kiểm tra thông số kỹ thuật và xác nhận cấu hình thực tế trước khi sử dụng.
Liên hệ đơn vị cung cấp để được tư vấn lựa chọn palang xích kéo tay TBM HSZ-A622 theo tải trọng, chiều cao nâng và điều kiện vận hành của doanh nghiệp.
| Thông số | Đặc điểm |
|---|---|
| Thương hiệu | TBM |
| Model dòng sản phẩm | HSZ-A622 |
| Loại thiết bị | Palang xích kéo tay |
| Phương thức vận hành | Kéo xích bằng tay, truyền động cơ khí |
| Dải tải trọng danh định | 0,5–30 tấn |
| Chiều cao nâng theo catalogue | 2,5 m hoặc 3 m, tùy model |
| Kết cấu thân | Khung thép cường độ cao, vỏ hộp số |
| Cơ cấu truyền động | Bánh răng thẳng |
| Xích tải | Thép hợp kim cấp 80 theo mô tả catalogue |
| Cơ cấu nâng | Xích tải, hệ thống dẫn hướng và bánh răng |
| Móc treo | Móc phía trên dạng rèn |
| Móc tải | Móc phía dưới dạng rèn, có chốt an toàn theo catalogue |
| Hệ thống dẫn hướng | Chốt đôi và con lăn dẫn hướng đôi |
| Bảo vệ quá tải | Tính năng tùy chọn theo catalogue |
| Ứng dụng | Nhà máy, xưởng cơ khí, công trường xây dựng, lắp đặt và bảo trì thiết bị |
| Model | Tải trọng danh định | Số nhánh xích tải | Chiều cao nâng |
|---|---|---|---|
| Z005-A622 | 0,5 tấn | 1 | 2,5 m |
| Z010-A622 | 1 tấn | 1 | 2,5 m |
| Z015-A622 | 1,5 tấn | 1 | 2,5 m |
| Z020-A622 | 2 tấn | 1 | 3 m |
| Z025-A622 | 2,5 tấn | 2 | 3 m |
| Z030-A622 | 3 tấn | 2 | 3 m |
| Z050-A622 | 5 tấn | 2 | 3 m |
| Z100-A622 | 10 tấn | 4 | 3 m |
| Z200-A622 | 20 tấn | 8 | 3 m |
| Z300-A622 | 30 tấn | 12 | 3 m |
