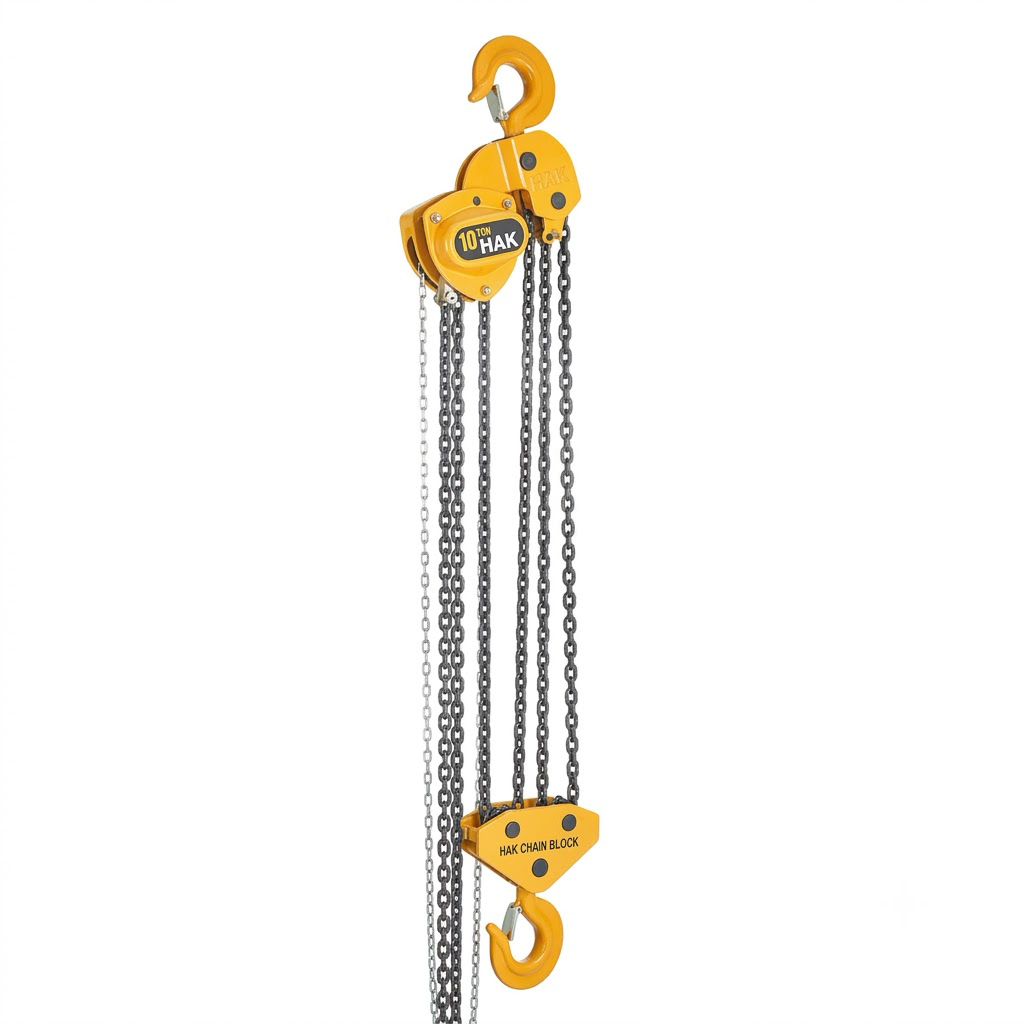

Pa lăng xích kéo tay HAK CB-B100 là model có tải trọng nâng danh định 10 tấn, chiều cao nâng 3 m, bốn nhánh xích tải kích thước 10 mm, lực kéo tay 410 N và khối lượng tịnh 69,3 kg theo dữ liệu được cung cấp. Những thông số này là cơ sở để doanh nghiệp đánh giá khả năng sử dụng thiết bị trong công việc nâng hạ thủ công tại nhà máy, xưởng cơ khí, kho công nghiệp và khu vực bảo trì.
Pa lăng xích kéo tay HAK CB-B100 là thiết bị nâng hạ thủ công được thiết kế để hỗ trợ nâng, hạ và định vị tải trong các hoạt động sản xuất, bảo trì máy móc, lắp đặt thiết bị và vận chuyển vật tư tại nhà xưởng, kho công nghiệp hoặc công trình. Theo dữ liệu sản phẩm được cung cấp, model CB-B100 có tải trọng nâng danh định 10 tấn, chiều cao nâng 3 m và sử dụng 4 nhánh xích tải với kích thước xích 10 mm.
Khác với pa lăng điện sử dụng động cơ, pa lăng xích kéo tay vận hành thông qua thao tác kéo xích điều khiển của người sử dụng. Chuyển động này được truyền qua cơ cấu bên trong để thực hiện việc nâng hoặc hạ tải. Do không phụ thuộc trực tiếp vào nguồn điện, thiết bị có thể được cân nhắc tại những khu vực chưa có nguồn điện phù hợp hoặc các vị trí cần giải pháp nâng hạ thủ công.
Với tải trọng danh định 10 tấn, HAK CB-B100 hướng đến các công việc nâng vật nặng mà việc lựa chọn thiết bị cần được xem xét cẩn thận về tải trọng, kết cấu treo, không gian lắp đặt và phương án kiểm soát tải. Tải trọng lớn đòi hỏi người sử dụng đặc biệt chú trọng đến khả năng chịu lực của toàn bộ hệ thống, bao gồm điểm treo, dầm đỡ, móc liên kết, phụ kiện nâng và kết cấu công trình.
Các thông số được cung cấp cho HAK CB-B100 gồm tải trọng thử 15 tấn, chiều cao nâng 3 m, bốn nhánh xích tải, kích thước xích 10 mm, lực kéo tay 410 N và khối lượng tịnh 69,3 kg. Đây là dữ liệu cơ sở để doanh nghiệp đánh giá sự phù hợp của thiết bị với công việc dự kiến.
Lưu ý quan trọng: Tải trọng thử 15 tấn không phải tải trọng nâng làm việc cho phép. Tải trọng nâng danh định của HAK CB-B100 là 10 tấn theo dữ liệu hiện có. Không được dùng tải trọng thử để xác định khả năng nâng tải trong vận hành thông thường. Các thông tin về tiêu chuẩn, chứng nhận, cấp bền vật liệu và cấu hình phanh cụ thể cần được xác minh bằng tài liệu chính thức của nhà sản xuất.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | HAK |
| Model | CB-B100 |
| Loại thiết bị | Pa lăng xích kéo tay |
| Tải trọng nâng danh định | 10 tấn |
| Chiều cao nâng | 3 m |
| Tải trọng thử | 15 tấn |
| Số nhánh xích tải | 4 |
| Kích thước xích tải | 10 mm |
| Lực kéo tay | 410 N |
| Khối lượng tịnh | 69,3 kg |
| Kích thước a | 370 mm |
| Kích thước b | 190 mm |
| Kích thước e | 60 mm |
| Kích thước d | 80 mm |
| Hmin | 1.000 mm |
Ghi chú: Các ký hiệu kích thước được giữ nguyên theo bảng dữ liệu đã cung cấp. Cần đối chiếu bản vẽ kỹ thuật chính thức để xác định chính xác điểm đo và ý nghĩa của từng thông số.
Tải trọng nâng 10 tấn là thông số chính để xác định phạm vi sử dụng của HAK CB-B100. Khi lựa chọn thiết bị, cần xác định khối lượng lớn nhất của vật cần nâng, tính cả những bộ phận hoặc phụ kiện được nâng cùng tải nếu chúng cùng tác động lên pa lăng.
Không nên chỉ dựa vào khối lượng ước tính của vật. Với tải có hình dạng phức tạp, trọng tâm lệch hoặc khả năng dịch chuyển trong quá trình nâng, cần đánh giá phương án treo và cách phân bố lực. Nếu tải được nâng bằng nhiều điểm, cần tính toán tải phân bố lên từng điểm theo phương án nâng đã được phê duyệt.
Tải trọng danh định cũng không có nghĩa thiết bị phù hợp với mọi kiểu thao tác. Nâng tải nghiêng, kéo ngang, giật tải hoặc cố kéo vật bị kẹt có thể tạo ra lực ngoài điều kiện làm việc dự kiến. Những thao tác này không được thực hiện nếu không được nhà sản xuất cho phép và không có phương án kỹ thuật phù hợp.
Chiều cao nâng 3 m là hành trình nâng được ghi trong dữ liệu sản phẩm. Thông số này cần được đối chiếu với độ cao ban đầu của vật, độ cao cần đạt và khoảng không gian phía trên tại vị trí lắp đặt.
Bên cạnh chiều cao nâng, người sử dụng cần quan tâm đến kích thước tổng thể của pa lăng và khoảng cách cần thiết giữa điểm treo với móc tải. Bảng dữ liệu ghi Hmin là 1.000 mm, nhưng chưa có bản vẽ gốc để xác định chính xác ý nghĩa của ký hiệu này.
Vì vậy, trước khi đặt hàng để lắp đặt trong nhà xưởng có trần thấp hoặc dầm treo hạn chế, cần yêu cầu bản vẽ kỹ thuật nhằm xác minh Hmin và các kích thước liên quan. Điều này giúp tránh tình trạng thiết bị đáp ứng hành trình nâng nhưng không đủ khoảng không lắp đặt trong thực tế.
HAK CB-B100 được ghi nhận có bốn nhánh xích tải và kích thước xích 10 mm. Đây là các thông số quan trọng để nhận diện cấu hình thiết bị, kiểm tra xích và đối chiếu phụ tùng khi bảo dưỡng.
Không thể chỉ dựa vào đường kính xích để kết luận về cấp bền, tải trọng cho phép hoặc khả năng tương thích với một pa lăng khác. Xích thay thế phải đúng chủng loại và thông số theo quy định của nhà sản xuất.
Trong quá trình sử dụng, cần kiểm tra xích có bị xoắn, biến dạng, nứt, mòn hoặc ăn mòn bất thường hay không. Cần đặc biệt chú ý đến tình trạng xích tại các vị trí thường xuyên tiếp xúc với cơ cấu dẫn hướng và vùng chịu tải.
Nếu xích bị mắc kẹt, không di chuyển đều hoặc có dấu hiệu hư hỏng, phải ngừng vận hành để kiểm tra. Không tự ý hàn, nắn, gia nhiệt hoặc sửa chữa mắt xích bằng phương pháp chưa được nhà sản xuất chấp thuận.
Lực kéo tay của model CB-B100 được cung cấp là 410 N. Thông số này hỗ trợ đánh giá yêu cầu thao tác thủ công, nhưng không nên được hiểu là lực kéo cố định trong mọi điều kiện vận hành.
Lực kéo thực tế có thể chịu ảnh hưởng bởi tải trọng, tình trạng xích, điều kiện bôi trơn, độ sạch của cơ cấu truyền động và tình trạng bảo dưỡng. Nếu lực kéo tăng bất thường, chuyển động bị giật cục hoặc thiết bị phát ra tiếng động khác thường, người vận hành cần dừng thao tác và kiểm tra nguyên nhân.
Không được tự ý nối dài xích điều khiển hoặc dùng dụng cụ để tăng lực kéo nhằm tiếp tục nâng tải. Mọi phương pháp vận hành phải tuân thủ hướng dẫn của nhà sản xuất.
Khối lượng tịnh 69,3 kg cho thấy việc vận chuyển và lắp đặt HAK CB-B100 cần được tổ chức có kế hoạch. Không nên mặc định một người có thể tự nâng hoặc đưa thiết bị lên vị trí lắp đặt bằng thao tác thủ công.
Tùy điều kiện thực tế, cần sử dụng phương tiện hỗ trợ phù hợp và bố trí người thực hiện có năng lực. Trong quá trình lắp đặt, phải bảo đảm thiết bị không bị rơi, va đập mạnh hoặc treo tạm vào kết cấu chưa được xác minh khả năng chịu tải.
Pa lăng xích kéo tay sử dụng lực thao tác của người vận hành để thực hiện quá trình nâng hạ. Đặc điểm này giúp thiết bị có thể được cân nhắc tại những khu vực không có nguồn điện phù hợp hoặc nơi nhu cầu nâng hạ không đòi hỏi hệ thống chạy điện.
Trong hoạt động bảo trì và sửa chữa, phương án vận hành thủ công có thể tạo sự linh hoạt trong bố trí công việc. Tuy nhiên, với tải trọng lớn, người sử dụng vẫn phải đánh giá khả năng thao tác, thời gian nâng hạ và yêu cầu kiểm soát an toàn.
Tải trọng danh định 10 tấn giúp HAK CB-B100 được xem xét cho các công việc nâng vật nặng trong giới hạn thiết kế. Tuy nhiên, khả năng sử dụng thực tế không chỉ phụ thuộc vào pa lăng mà còn phụ thuộc vào kết cấu treo, phụ kiện nâng, cách bố trí tải và phương pháp vận hành.
Trước khi sử dụng, cần xác nhận tất cả bộ phận trong hệ thống đều đáp ứng yêu cầu của phương án nâng. Không được mặc định dầm, móc treo hoặc xe con có khả năng chịu tải tương ứng chỉ vì pa lăng được ghi tải trọng 10 tấn.
Thông số bốn nhánh xích tải giúp nhận diện cấu hình nâng của CB-B100. Khi kiểm tra hoặc thay thế phụ tùng, cần đối chiếu đúng cấu hình theo tài liệu nhà sản xuất.
Người dùng không nên tự thay đổi cách đi xích, số nhánh xích hoặc cơ cấu dẫn hướng. Việc thay đổi cấu hình ngoài thiết kế có thể ảnh hưởng đến hoạt động của thiết bị và làm phát sinh nguy cơ mất an toàn.
Chiều cao nâng 3 m có thể đáp ứng một số công việc nâng vật nặng tại khu vực lắp ráp, bảo trì và kho công nghiệp. Độ phù hợp cần được xác định bằng cách so sánh hành trình nâng yêu cầu với chiều cao lắp đặt và kích thước tổng thể.
Nếu công việc yêu cầu nâng cao hơn, cần lựa chọn cấu hình thiết bị đáp ứng yêu cầu thay vì tự ý nối dài xích tải hoặc sửa đổi kết cấu.
Pa lăng xích kéo tay có thể được cân nhắc để sử dụng tại điểm treo cố định hoặc trong hệ thống hỗ trợ phù hợp, nếu cấu hình lắp đặt được nhà sản xuất cho phép.
Đối với tải trọng lớn, việc thiết kế điểm treo và kiểm soát đường đi của tải có ý nghĩa đặc biệt quan trọng. Cần xác định khu vực nguy hiểm, vị trí đứng của người vận hành và phương án xử lý khi tải có biểu hiện mất ổn định.
Phần dưới đây mô tả các bộ phận theo chức năng chung của pa lăng xích kéo tay. Đây không phải bản xác nhận cấu tạo riêng của HAK CB-B100; cấu hình cụ thể cần được kiểm tra bằng tài liệu kỹ thuật của nhà sản xuất.
Thân pa lăng bao che và hỗ trợ bố trí các cơ cấu bên trong. Trong quá trình kiểm tra, cần quan sát tình trạng thân, các điểm liên kết và dấu hiệu va đập hoặc biến dạng.
Không tiếp tục sử dụng thiết bị nếu thân có dấu hiệu nứt, cong vênh hoặc hư hỏng có khả năng ảnh hưởng đến kết cấu chịu lực. Cần đưa thiết bị đi kiểm tra theo quy trình chuyên môn trước khi sử dụng trở lại.
Xích tải là bộ phận trực tiếp tham gia quá trình nâng tải. Với CB-B100, dữ liệu được cung cấp ghi nhận bốn nhánh xích tải, kích thước xích 10 mm.
Cần kiểm tra xích trước khi sử dụng, đặc biệt khi thiết bị đã làm việc trong môi trường nhiều bụi, ẩm hoặc có nguy cơ ăn mòn. Xích không được xoắn, mắc kẹt hoặc có dấu hiệu hư hỏng vượt giới hạn cho phép.
Xích điều khiển giúp người vận hành truyền thao tác đến cơ cấu nâng hạ. Khi kiểm tra, cần bảo đảm xích không bị rối, kẹt hoặc vướng vào kết cấu xung quanh.
Người vận hành phải đứng ở vị trí ổn định, có tầm quan sát phù hợp và không cuốn xích quanh tay hoặc cơ thể. Nếu xích điều khiển chuyển động bất thường, cần dừng thao tác và xác định nguyên nhân.
Móc treo kết nối pa lăng với kết cấu hỗ trợ; móc tải kết nối với vật nâng hoặc phụ kiện nâng phù hợp. Cần kiểm tra dấu hiệu nứt, mòn, biến dạng và tình trạng chốt an toàn nếu có.
Không được treo tải vào đầu móc hoặc điểm tiếp xúc không đúng thiết kế. Tải phải được bố trí ổn định trong lòng móc, hạn chế nguy cơ trượt hoặc tuột khi nâng.
Pa lăng xích kéo tay thường có cơ cấu truyền động và giữ tải phục vụ quá trình vận hành. Tuy nhiên, thông tin cụ thể về cấu tạo, số lượng chốt hãm hoặc thiết kế phanh của CB-B100 chưa được xác nhận trong dữ liệu hiện có.
Không nên suy luận cấu hình bên trong từ mô tả chung của dòng sản phẩm. Việc kiểm tra, điều chỉnh hoặc sửa chữa cơ cấu phanh phải tuân thủ hướng dẫn của nhà sản xuất và được thực hiện bởi người có chuyên môn phù hợp.
Theo nguyên lý chung, người vận hành kéo xích điều khiển để truyền chuyển động qua cơ cấu truyền động bên trong. Cơ cấu này làm dịch chuyển xích tải, qua đó nâng hoặc hạ vật theo chiều thao tác và thiết kế của thiết bị.
Trong quá trình vận hành, người dùng cần quan sát đồng thời chuyển động của xích, trạng thái của tải và độ ổn định của kết cấu treo. Không được tiếp tục nâng khi tải bị nghiêng, xích mắc kẹt hoặc điểm treo có dấu hiệu bất thường.
Quy trình tham khảo khi nâng hạ gồm:
Kiểm tra pa lăng, xích, móc tải, điểm treo và khu vực làm việc.
Xác định khối lượng tải, trọng tâm và phương án kết nối.
Bảo đảm tải được móc đúng vị trí, không có nguy cơ tuột hoặc dịch chuyển ngoài dự kiến.
Nâng thử ở độ cao thấp để kiểm tra trạng thái tải và hệ thống liên kết.
Tiếp tục nâng hoặc hạ từ từ, theo dõi dấu hiệu bất thường.
Hạ tải xuống vị trí ổn định trước khi tháo móc hoặc thay đổi phương án nâng.
Trình tự trên là hướng dẫn chung, không thay thế quy trình vận hành chính thức. Do tải trọng của CB-B100 lên đến 10 tấn theo dữ liệu sản phẩm, phương án nâng cần được đánh giá rủi ro và thực hiện bởi người được đào tạo phù hợp.
Không đứng hoặc cho người đi qua phía dưới tải đang treo. Không sử dụng pa lăng để nâng người, không nâng vượt tải trọng danh định và không kéo ngang hoặc giật tải khi chưa được cho phép.
Trong nhà máy cơ khí, HAK CB-B100 có thể được cân nhắc để nâng các cụm chi tiết, đồ gá hoặc bộ phận máy có khối lượng phù hợp với giới hạn thiết bị. Pa lăng có thể hỗ trợ công việc lắp ráp, tháo lắp và bảo trì khi có điểm treo được thiết kế phù hợp.
Trước khi nâng, cần xác định trọng tâm, cách móc tải và khả năng chịu lực của dầm hoặc giá đỡ. Với vật có hình dạng phức tạp, cần có phương án treo được đánh giá phù hợp để tránh tải xoay hoặc trượt ngoài dự kiến.
Trong hoạt động bảo trì, thiết bị có thể hỗ trợ nâng các cụm máy hoặc chi tiết nặng để phục vụ kiểm tra, thay thế và lắp ráp. Pa lăng thủ công có thể phù hợp khi không cần chu kỳ nâng liên tục hoặc tốc độ cao.
Trước khi thực hiện công việc, cần cô lập nguồn năng lượng nguy hiểm của máy móc, ngăn chuyển động ngoài ý muốn và bảo đảm bộ phận cần tháo lắp không còn liên kết có thể gây nguy hiểm. Pa lăng không thay thế các biện pháp khóa, cô lập năng lượng hoặc chống đỡ cơ khí theo quy trình bảo trì.
Tại kho công nghiệp, thiết bị có thể được xem xét cho công việc nâng vật nặng lên hoặc xuống vị trí đã bố trí điểm treo phù hợp. Phương án sử dụng cần xét đến lối đi, chiều cao thao tác, kết cấu hỗ trợ và khả năng cô lập khu vực nâng hạ.
Không mặc định pa lăng có thể thay thế xe nâng, cầu trục hoặc các thiết bị vận chuyển khác. Nếu cần di chuyển hàng hóa liên tục hoặc trên quãng đường dài, doanh nghiệp nên đánh giá phương án thiết bị toàn diện.
Trong một số công việc lắp đặt, pa lăng có thể hỗ trợ nâng và định vị các bộ phận nặng trong giới hạn cho phép. Việc sử dụng phải dựa trên phương án nâng được xác định trước, bao gồm điểm treo, đường đi của tải, khu vực cấm và cách phối hợp giữa người vận hành với người giám sát.
Môi trường công trình thường có điều kiện mặt bằng và vật cản thay đổi. Vì vậy, cần kiểm tra kết cấu treo, độ ổn định của khu vực làm việc và tình trạng thiết bị trước mỗi lần sử dụng.
Trong xưởng lắp ráp, CB-B100 có thể được cân nhắc để nâng các cụm thiết bị phục vụ lắp đặt hoặc thay thế. Người vận hành cần kiểm soát tải trong suốt quá trình di chuyển theo chiều nâng hạ, đồng thời tránh các điểm kẹp và nghiền giữa tải với kết cấu xung quanh.
Không đưa tay trực tiếp vào giữa tải và bề mặt cố định để căn chỉnh khi tải chưa được giữ an toàn. Nên sử dụng dụng cụ hỗ trợ và quy trình thao tác phù hợp.
Cần xác định tải lớn nhất cần nâng trong điều kiện vận hành dự kiến, tính đến các bộ phận và phụ kiện được nâng cùng tải. Với HAK CB-B100, tải trọng danh định được cung cấp là 10 tấn.
Nếu tải vượt quá giới hạn này, cần lựa chọn thiết bị có tải trọng phù hợp hơn. Không được lấy tải trọng thử 15 tấn làm giới hạn vận hành.
Đối chiếu chiều cao nâng 3 m với hành trình nâng thực tế. Đồng thời, cần kiểm tra kích thước tổng thể, độ cao móc và khoảng không lắp đặt dựa trên bản vẽ kỹ thuật.
Hmin trong bảng được ghi là 1.000 mm. Vì chưa có bản vẽ gốc để xác định ý nghĩa chính xác, doanh nghiệp nên yêu cầu nhà cung cấp xác nhận trước khi thiết kế điểm treo hoặc bố trí thiết bị trong không gian hạn chế.
Tải trọng của pa lăng chỉ là một phần trong hệ thống nâng. Dầm, móc treo, xe con, điểm neo, sling và phụ kiện liên kết đều cần được đánh giá phù hợp với tải và phương án sử dụng.
Không sử dụng kết cấu tạm, đường ống, lan can hoặc giá đỡ không được xác minh khả năng chịu tải để treo pa lăng. Với tải trọng lớn, cần có người có chuyên môn đánh giá phương án nâng.
Pa lăng xích kéo tay phù hợp với thao tác thủ công, nhưng năng suất thực tế phụ thuộc vào tải, hành trình nâng và điều kiện vận hành. Nếu cần nâng hạ liên tục hoặc thực hiện nhiều chu kỳ trong ca làm việc, nên so sánh phương án thủ công với thiết bị nâng chạy điện hoặc hệ thống nâng khác.
Việc lựa chọn cần xét đến năng suất, thời gian thao tác, chi phí bảo dưỡng, điều kiện nguồn điện và yêu cầu an toàn của công việc.
Cần xác minh khả năng sử dụng thiết bị trong môi trường ẩm, bụi, ăn mòn, nhiệt độ cao hoặc điều kiện đặc biệt. Không nên mặc định CB-B100 phù hợp với mọi môi trường nếu chưa có thông tin xác nhận của nhà sản xuất.
Nếu công việc liên quan đến vật liệu nóng, khu vực có nguy cơ cháy nổ hoặc các điều kiện nguy hiểm đặc thù, cần lựa chọn thiết bị và phương án nâng hạ có xác nhận phù hợp.
Xác nhận đúng model và tải trọng nâng danh định 10 tấn.
Kiểm tra xích tải, xích điều khiển, móc, thân pa lăng và các bộ phận liên kết.
Kiểm tra kết cấu treo, phụ kiện nâng và khả năng chịu tải của hệ thống.
Xác định khối lượng, trọng tâm và vị trí móc tải.
Dọn vật cản, thiết lập vùng nguy hiểm và ngăn người không có nhiệm vụ đi vào.
Bảo đảm người vận hành được đào tạo và hiểu quy trình làm việc.
Không vượt tải trọng nâng danh định.
Không giật tải hoặc kéo mạnh khi tải bị mắc kẹt.
Không để xích tải xoắn, kẹt hoặc cọ sát vào vật cản.
Không kéo ngang trực tiếp nếu thiết bị không được thiết kế cho thao tác này.
Không đứng dưới tải và không cho người khác đi qua khu vực bên dưới.
Theo dõi trạng thái của tải, xích và kết cấu treo trong suốt quá trình.
Dừng thao tác ngay khi xuất hiện tiếng động lạ, lực kéo bất thường hoặc tải mất ổn định.
Hạ tải xuống vị trí ổn định trước khi tháo móc.
Kiểm tra thiết bị sau công việc, đặc biệt khi nâng tải nặng hoặc làm việc trong môi trường khắc nghiệt.
Vệ sinh và bảo quản theo hướng dẫn của nhà sản xuất.
Ghi nhận các dấu hiệu bất thường để phục vụ kiểm tra và bảo dưỡng.
Không tiếp tục sử dụng thiết bị có dấu hiệu mất an toàn cho đến khi được kiểm tra và xác nhận đủ điều kiện.
Xích tải cần được kiểm tra thường xuyên về tình trạng mài mòn, biến dạng, nứt và ăn mòn. Với thiết bị sử dụng nhiều nhánh xích, cần kiểm tra toàn bộ phần xích có thể tiếp cận theo hướng dẫn của nhà sản xuất.
Không tự ý hàn, nắn hoặc thay đổi cấu trúc mắt xích. Nếu phát hiện dấu hiệu hư hỏng, cần ngừng sử dụng và thực hiện đánh giá kỹ thuật trước khi đưa thiết bị trở lại hoạt động.
Kiểm tra móc treo, móc tải, chốt an toàn nếu có và các vị trí liên kết chịu lực. Những dấu hiệu như nứt, biến dạng, mòn hoặc lỏng liên kết cần được xử lý theo quy trình phù hợp.
Không tự mài sửa móc để khắc phục biến dạng hoặc làm thay đổi hình dạng ban đầu. Các bộ phận thay thế phải đúng chủng loại và đáp ứng yêu cầu của nhà sản xuất.
Theo dõi khả năng nâng, hạ và giữ tải theo hướng dẫn vận hành. Nếu thiết bị có hiện tượng trượt tải, chuyển động giật cục, phát tiếng động bất thường hoặc lực kéo tăng không rõ nguyên nhân, cần dừng sử dụng để kiểm tra.
Không tự tháo rời hoặc sửa chữa cơ cấu phanh khi không có chuyên môn và tài liệu kỹ thuật cần thiết.
Bảo quản pa lăng tại nơi phù hợp, hạn chế tiếp xúc với điều kiện có thể gây ăn mòn hoặc hư hỏng. Nếu làm việc trong môi trường bụi bẩn, ẩm hoặc có hóa chất, cần áp dụng quy trình vệ sinh và kiểm tra tương ứng.
Chỉ sử dụng chất bôi trơn phù hợp với hướng dẫn của nhà sản xuất. Không để dầu mỡ hoặc chất bẩn ảnh hưởng đến những bộ phận cần duy trì chức năng phanh hay độ bám theo thiết kế.
Khi lập hồ sơ mua sắm, báo giá hoặc đánh giá kỹ thuật HAK CB-B100, cần phân biệt thông tin đã được cung cấp với thông tin chưa có tài liệu xác nhận.
Tải trọng nâng danh định: 10 tấn.
Tải trọng thử: 15 tấn; không phải tải trọng nâng làm việc.
Chiều cao nâng: 3 m.
Số nhánh xích tải: 4.
Kích thước xích tải: 10 mm.
Lực kéo tay: 410 N theo bảng dữ liệu; điều kiện đo và dung sai chưa được cung cấp.
Khối lượng tịnh: 69,3 kg.
Kích thước a, b, e, d: lần lượt là 370 mm, 190 mm, 60 mm và 80 mm.
Hmin: 1.000 mm; cần bản vẽ kỹ thuật để xác định chính xác ý nghĩa.
Vật liệu, tiêu chuẩn và chứng nhận: Chưa có tài liệu riêng của model trong dữ liệu hiện có để xác nhận.
Cấu hình phanh và giới hạn vận hành đặc biệt: Cần tham khảo hướng dẫn chính thức của nhà sản xuất.
Việc giữ nguyên dữ liệu nguồn và xác minh những thông tin còn thiếu giúp hạn chế sai lệch khi xây dựng hồ sơ kỹ thuật, lựa chọn thiết bị và tổ chức vận hành.
Theo dữ liệu được cung cấp, HAK CB-B100 có tải trọng nâng danh định 10 tấn. Khi vận hành, không được vượt quá giới hạn này.
Chiều cao nâng được ghi là 3 m. Cần kiểm tra bản vẽ kỹ thuật để xác định kích thước tổng thể và khoảng không gian cần thiết khi lắp đặt.
Không. Tải trọng thử là thông số thử nghiệm, không phải tải trọng nâng làm việc. HAK CB-B100 có tải trọng nâng danh định 10 tấn theo dữ liệu hiện có.
Bảng thông số ghi bốn nhánh xích tải, với kích thước xích 10 mm. Khi thay xích, cần xác minh đúng chủng loại theo tài liệu nhà sản xuất.
Lực kéo tay được cung cấp là 410 N. Giá trị thực tế có thể thay đổi theo điều kiện tải và tình trạng thiết bị.
Không. Kết cấu treo phải được xác minh khả năng chịu tải và phù hợp với phương án nâng. Cần kiểm tra toàn bộ hệ thống, không chỉ riêng tải trọng danh định của pa lăng.
Cần xác nhận giới hạn môi trường sử dụng từ tài liệu chính thức của nhà sản xuất. Với môi trường ngoài trời, cần xem xét độ ẩm, ăn mòn, bụi và điều kiện thời tiết.
Không nên kéo ngang trực tiếp nếu thiết bị không được thiết kế và nhà sản xuất không cho phép. Khi cần di chuyển ngang, hãy sử dụng hệ thống hỗ trợ phù hợp với công việc.
Khi lựa chọn pa lăng xích kéo tay HAK CB-B100, doanh nghiệp nên xác định rõ tải trọng lớn nhất, chiều cao nâng, điều kiện lắp đặt, tần suất vận hành và môi trường sử dụng. Các thông tin này giúp đánh giá thiết bị có phù hợp với công việc thực tế hay cần cân nhắc phương án khác.
TATEKSAFE cung cấp định hướng tư vấn thiết bị bảo hộ lao động và vật tư công nghiệp dựa trên nhu cầu của khách hàng. Đối với thiết bị nâng hạ, lựa chọn phù hợp cần dựa trên thông số kỹ thuật được xác minh, kết cấu hỗ trợ và yêu cầu an toàn của công việc.
Khi yêu cầu tư vấn hoặc báo giá HAK CB-B100, khách hàng nên chuẩn bị:
Tải trọng lớn nhất cần nâng.
Chiều cao nâng yêu cầu.
Hình thức lắp đặt và thông tin kết cấu treo.
Tần suất vận hành dự kiến.
Điều kiện môi trường làm việc.
Yêu cầu về tài liệu kỹ thuật và hồ sơ kiểm tra đi kèm.
Cung cấp đầy đủ thông tin ngay từ đầu giúp quá trình lựa chọn chính xác hơn, đồng thời hạn chế nguy cơ mua thiết bị không đáp ứng điều kiện vận hành.
Pa lăng xích kéo tay HAK CB-B100 là model có tải trọng nâng danh định 10 tấn, chiều cao nâng 3 m, bốn nhánh xích tải kích thước 10 mm, lực kéo tay 410 N và khối lượng tịnh 69,3 kg theo dữ liệu được cung cấp. Những thông số này là cơ sở để doanh nghiệp đánh giá khả năng sử dụng thiết bị trong công việc nâng hạ thủ công tại nhà máy, xưởng cơ khí, kho công nghiệp và khu vực bảo trì.
Để sử dụng an toàn, cần phân biệt rõ tải trọng nâng danh định với tải trọng thử, kiểm tra khả năng chịu tải của kết cấu treo, xác minh kích thước lắp đặt và tuân thủ hướng dẫn của nhà sản xuất. Các thông tin chưa có tài liệu xác nhận như vật liệu, tiêu chuẩn, chứng nhận hoặc cấu hình phanh không nên được tự suy diễn trong hồ sơ kỹ thuật.
Việc kiểm tra trước khi sử dụng, bảo dưỡng đúng hướng dẫn và đào tạo người vận hành là những yếu tố quan trọng giúp duy trì độ tin cậy của hệ thống nâng hạ. HAK CB-B100 chỉ nên được sử dụng trong giới hạn thiết kế và điều kiện làm việc phù hợp.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | HAK |
| Model | CB-B100 |
| Loại thiết bị | Pa lăng xích kéo tay |
| Tải trọng nâng danh định | 10 tấn |
| Chiều cao nâng | 3 m |
| Tải trọng thử | 15 tấn |
| Số nhánh xích tải | 4 |
| Kích thước xích tải | 10 mm |
| Lực kéo tay | 410 N |
| Khối lượng tịnh | 69,3 kg |
| Kích thước a | 370 mm |
| Kích thước b | 190 mm |
| Kích thước e | 60 mm |
| Kích thước d | 80 mm |
| Hmin | 1.000 mm |
