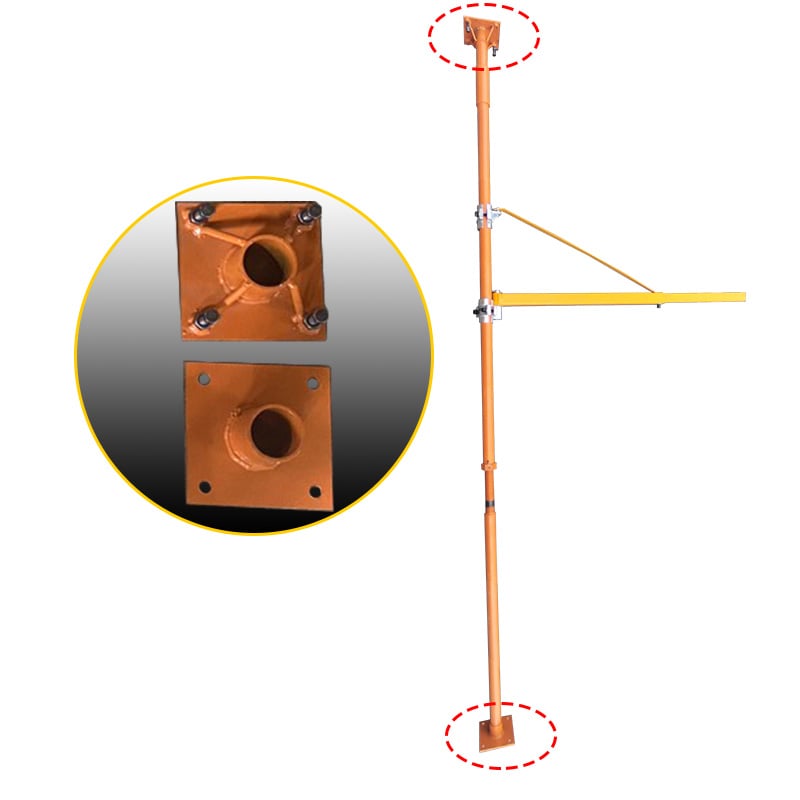

Khung cẩu xoay chống sàn KENBO KNCS3 là thiết bị nâng hạ dạng khung cẩu mini được thiết kế cho những vị trí không thuận tiện để lắp đặt cẩu cố định hoặc không gian làm việc hạn chế. Với kết cấu thép chắc chắn, cơ cấu vít điều chỉnh chiều cao và cần cẩu có khả năng xoay 180°, KNCS3 mang đến giải pháp nâng hàng linh hoạt cho nhà xưởng, kho hàng, gara, khu vực bảo trì và các công việc lắp đặt thiết bị.
KNCS3 có tải trọng tối đa 300 kg, chiều cao điều chỉnh 2.800–3.050 mm, độ vươn 700–1.100 mm và chiều cao nâng tối đa 2.300 mm. Thiết kế chống sàn giúp tạo điểm tựa cho hệ thống mà không cần chiếm nhiều diện tích mặt bằng như các hệ thống cẩu cố định truyền thống.
Một điểm đáng chú ý của sản phẩm là khả năng tháo lắp và cất gọn, phù hợp với doanh nghiệp cần thiết bị nâng dùng linh hoạt tại nhiều vị trí.
Khung cẩu xoay chống sàn là thiết bị nâng hàng có kết cấu dạng khung đứng, sử dụng cơ cấu điều chỉnh để tạo điểm tựa ổn định giữa sàn và vị trí phía trên.
KNCS3 được thiết kế gồm các bộ phận chính:
Tời nâng được lắp trên cần cẩu, sau đó tải được nâng lên và có thể xoay theo phạm vi làm việc của cần.
Nguyên lý sử dụng có thể mô tả đơn giản:
Lắp đặt khung → điều chỉnh chiều cao → lắp tời → treo tải → nâng → xoay → đưa tải đến vị trí → hạ tải.
Thiết kế này đặc biệt hữu ích khi doanh nghiệp cần một giải pháp nâng hàng cục bộ nhưng không muốn hoặc không thể lắp đặt hệ thống cầu trục cố định.
KNCS3 được công bố với tải trọng tối đa 300 kg.
Mức tải này phù hợp với nhiều nhu cầu nâng hạ vật tư và thiết bị có trọng lượng vừa phải trong:
Tuy nhiên, tải trọng tối đa không nên được hiểu là tải có thể sử dụng trong mọi điều kiện.
Khả năng nâng thực tế còn phụ thuộc vào:
Đặc biệt, khi cần vươn ra xa hơn, mô-men tải tăng lên và có thể ảnh hưởng đến độ ổn định của toàn bộ hệ thống.
Một trong những ưu điểm chính của KNCS3 là khả năng xoay 180°.
Cơ cấu này cho phép người vận hành thay đổi hướng của tải trong phạm vi làm việc của cần mà không phải di chuyển toàn bộ khung.
Ví dụ:
Vị trí A → nâng tải → xoay 90° → đưa tải đến vị trí B.
Hoặc:
Vị trí lấy hàng → nâng → xoay → đưa hàng sang bàn thao tác.
Tính năng này đặc biệt hữu ích trong các khu vực:
So với một điểm nâng cố định, cần xoay giúp tăng phạm vi thao tác và giảm việc phải di chuyển thiết bị.
KNCS3 được thiết kế với trục đứng có vít điều chỉnh, cho phép điều chỉnh chiều cao trong phạm vi:
2.800–3.050 mm.
Khả năng điều chỉnh này giúp khung thích ứng với các điều kiện lắp đặt khác nhau.
Ví dụ, chiều cao trần hoặc kết cấu phía trên ở các nhà xưởng không hoàn toàn giống nhau. Cơ cấu vít cho phép người sử dụng điều chỉnh chiều cao để tạo sự phù hợp với vị trí lắp đặt.
Đây cũng là một trong những điểm tạo nên tính linh hoạt của thiết bị so với các khung có kích thước cố định.
Vít điều chỉnh không chỉ có chức năng thay đổi chiều cao.
Theo thiết kế sản phẩm, vít còn giúp tạo lực ép và ổn định khung trong quá trình lắp đặt.
Chiều dài vít điều chỉnh được công bố:
320 mm.
Khi lắp đặt, cần đảm bảo:
Việc lắp đặt đúng đặc biệt quan trọng đối với các thiết bị có tải treo và cần xoay.
KNCS3 có độ vươn từ 700 đến 1.100 mm.
Đây là khoảng cách từ trục đứng đến vùng làm việc của điểm nâng.
Độ vươn điều chỉnh giúp người sử dụng lựa chọn vị trí nâng phù hợp với hàng hóa.
Tầm vươn càng lớn thì tải càng tạo mô-men lớn lên khung.
Do đó, khi sử dụng ở độ vươn tối đa, cần đặc biệt chú ý:
Tải trọng – tâm tải – độ ổn định – tình trạng khung – điểm cố định.
Không nên chỉ căn cứ vào tải trọng 300 kg mà bỏ qua vị trí đặt tải trên cần.
Chiều cao nâng tối đa được công bố:
2.300 mm.
Thông số này cho phép KNCS3 đáp ứng nhiều nhu cầu nâng hàng trong nhà xưởng và gara.
Các ứng dụng có thể bao gồm:
Cần phân biệt giữa chiều cao khung 2.800–3.050 mm và chiều cao nâng tối đa 2.300 mm. Đây là hai thông số có ý nghĩa khác nhau trong thiết kế.
KNCS3 được trang bị thanh giằng dài 800 mm.
Thanh giằng góp phần tạo độ cứng và ổn định cho kết cấu.
Đối với khung cẩu dạng đứng, các thành phần kết cấu cần phối hợp để chịu:
Do đó, không nên tự ý tháo bỏ hoặc thay đổi thanh giằng nếu chưa có đánh giá kỹ thuật phù hợp.
Khung KENBO KNCS3 được hoàn thiện từ thép hợp kim chất lượng cao, hướng đến độ bền và khả năng chịu tải trong quá trình sử dụng.
Kết cấu thép giúp thiết bị có:
Tuy nhiên, tuổi thọ thực tế phụ thuộc rất lớn vào điều kiện vận hành, tải trọng, môi trường và chế độ kiểm tra bảo trì.
KENBO KNCS3 được giới thiệu với công nghệ hàn liền mạch, hướng đến độ chính xác và độ bền cao của kết cấu.
Các vị trí hàn là những điểm cần được kiểm tra định kỳ.
Không nên sử dụng thiết bị khi phát hiện:
Với thiết bị nâng, bất kỳ dấu hiệu bất thường nào trên bộ phận chịu lực đều cần được kiểm tra trước khi tiếp tục vận hành.
Một ưu điểm đáng chú ý của KNCS3 là thiết kế hướng đến việc tiết kiệm diện tích.
So với hệ thống cầu trục cố định, một khung cẩu dạng này có thể phù hợp với những khu vực chỉ cần một điểm nâng cục bộ.
Sau khi hoàn thành công việc, thiết bị có thể được tháo lắp và cất gọn nếu điều kiện sử dụng cho phép.
Điều này đặc biệt phù hợp với:
KNCS3 được thiết kế để có thể kết hợp với các loại tời phù hợp.
Tùy nhu cầu, hệ thống có thể được cấu hình với:
Tuy nhiên, việc lựa chọn tời phải căn cứ vào tải trọng của khung và cấu hình điểm treo.
Không nên sử dụng tời có tải trọng vượt quá khả năng thiết kế của khung.
Ngược lại, tời có tải quá thấp cũng không đáp ứng được yêu cầu công việc.
KNCS3 có thể hỗ trợ:
Đây là một trong những môi trường phù hợp với thiết kế nhỏ gọn và khả năng xoay.
Thiết bị có thể được sử dụng để:
Trong nhà máy, KNCS3 có thể được sử dụng như một điểm nâng cục bộ cho những khu vực không có cầu trục.
Ví dụ:
Máy móc → tháo linh kiện → nâng → xoay → đưa sang bàn sửa chữa.
Khung có thể hỗ trợ:
Tuy nhiên, với hoạt động kho có tần suất cao và tải lớn, doanh nghiệp nên cân nhắc xe nâng hoặc thiết bị nâng chuyên dụng.
| Thông số | KNCS3 |
|---|---|
| Thương hiệu | KENBO |
| Tải trọng tối đa | 300 kg |
| Chiều cao khung | 2.800–3.050 mm |
| Độ vươn | 700–1.100 mm |
| Chiều cao nâng tối đa | 2.300 mm |
| Chiều dài thanh giằng | 800 mm |
| Chiều dài vít điều chỉnh | 320 mm |
| Góc xoay | 180° |
| Bảo hành | 6 tháng |
Để KNCS3 làm việc ổn định, vị trí lắp đặt cần được đánh giá trước.
Sàn phải đủ chắc chắn và phù hợp với cơ cấu chống sàn.
Cần đảm bảo không gian lắp đặt phù hợp với khoảng:
2,8–3,05 m.
Cần chừa đủ khoảng trống cho cần xoay 180°.
Khu vực phía dưới và xung quanh tải phải được kiểm soát để tránh người hoặc vật cản đi vào vùng nguy hiểm.
Các điểm tiếp xúc của cơ cấu điều chỉnh cần được đặt chắc chắn, không trượt hoặc nghiêng.
Trước khi vận hành, cần kiểm tra:
Không nâng vượt 300 kg.
Không sử dụng tải có tâm trọng lực không ổn định.
Không đứng dưới tải.
Không để người trong vùng quay của cần.
Không vận hành khi khung chưa được cố định chắc chắn.
Không tự ý thay đổi kết cấu khung.
Không tháo thanh giằng trong quá trình sử dụng.
Không hàn sửa kết cấu chịu lực khi chưa có đánh giá kỹ thuật.
Không tiếp tục sử dụng khi phát hiện nứt hoặc biến dạng.
Đặc biệt, không nên nâng tải ở độ vươn lớn nhất nếu điều kiện ổn định của hệ thống chưa được đánh giá đầy đủ.
Một ưu điểm của khung cẩu xoay chống sàn là tính linh hoạt.
Cẩu cố định thường cần:
Trong khi đó, khung cẩu chống sàn hướng đến:
Vì vậy, KNCS3 phù hợp với doanh nghiệp cần một điểm nâng linh hoạt thay vì hệ thống nâng cố định.
KNCS3 là lựa chọn đáng cân nhắc khi doanh nghiệp cần:
Tải trọng ≤ 300 kg
Chiều cao khung 2,8–3,05 m
Độ vươn 0,7–1,1 m
Xoay 180°
Thiết kế nhỏ gọn
Có thể kết hợp tời
Không muốn đầu tư hệ thống cầu trục cố định
Sản phẩm đặc biệt phù hợp cho các công việc nâng hạ cục bộ, bảo trì và lắp ráp.
Khung cẩu xoay chống sàn KENBO KNCS3 là giải pháp nâng hạ nhỏ gọn dành cho các nhu cầu sử dụng trong gara, xưởng cơ khí, nhà máy, kho hàng và khu vực bảo trì.
Với tải trọng tối đa 300 kg, chiều cao điều chỉnh 2.800–3.050 mm, độ vươn 700–1.100 mm, chiều cao nâng tối đa 2.300 mm và khả năng xoay 180°, KNCS3 mang đến khả năng nâng và định vị hàng hóa linh hoạt trong không gian tương đối hạn chế.
Điểm mạnh của thiết bị nằm ở kết cấu thép, công nghệ hàn, cơ cấu vít điều chỉnh, thiết kế nhỏ gọn và khả năng kết hợp với nhiều loại tời phù hợp.
Đối với doanh nghiệp đang tìm kiếm một khung cẩu mini chống sàn, tiết kiệm không gian, có khả năng xoay và phục vụ nâng hàng tải nhẹ, KENBO KNCS3 là một cấu hình đáng cân nhắc.
| Thông số | KNCS3 |
|---|---|
| Thương hiệu | KENBO |
| Tải trọng tối đa | 300 kg |
| Chiều cao khung | 2.800–3.050 mm |
| Độ vươn | 700–1.100 mm |
| Chiều cao nâng tối đa | 2.300 mm |
| Chiều dài thanh giằng | 800 mm |
| Chiều dài vít điều chỉnh | 320 mm |
| Góc xoay | 180° |
| Bảo hành | 6 tháng |
