PROLOCKEY SBL31 – giải pháp khóa LOTO chuyên dụng cho công tắc dạng thuyền 22 mm, nhỏ gọn, trong suốt, dễ lắp đặt và phù hợp để tích hợp vào hệ thống kiểm soát năng lượng của doanh nghiệp.
PROLOCKEY SBL31 là thiết bị Lockout/Tagout (LOTO) chuyên dụng cho công tắc dạng thuyền (rocker switch), công tắc nút nhấn và một số công tắc điều khiển có kích thước tương thích khoảng 22 mm, được thiết kế nhằm ngăn ngừa thao tác đóng/mở ngoài ý muốn trong quá trình bảo trì, sửa chữa, kiểm tra và vệ sinh thiết bị.
Sản phẩm được chế tạo từ polycarbonate (PC) trong suốt độ bền cao, có đặc tính cách điện và cho phép người vận hành quan sát trạng thái công tắc từ bên ngoài. Với thiết kế nhỏ gọn, trọng lượng chỉ khoảng 0,013 kg, SBL31 đặc biệt phù hợp với các bảng điều khiển có không gian hạn chế.

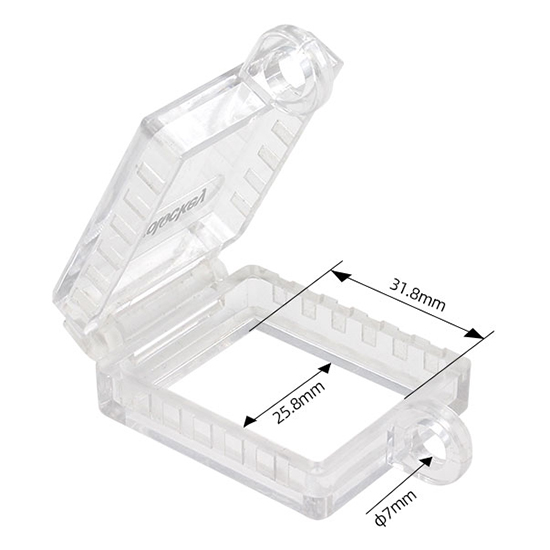

Đế khóa có kích thước khoảng 31,8 × 25,8 mm, vùng lắp đặt được công bố khoảng 22,8 × 31,8 mm và sử dụng keo dán hiệu năng cao để cố định trên bảng điều khiển. Thiết bị hỗ trợ ổ khóa có đường kính càng tối đa khoảng 7 mm, giúp tích hợp với ổ khóa an toàn trong hệ thống LOTO.
PROLOCKEY SBL31 là lựa chọn phù hợp cho các ứng dụng cần khóa công tắc nhỏ như tủ điện, bảng điều khiển máy móc, thiết bị công nghiệp, hệ thống hàng hải và các thiết bị thương mại.

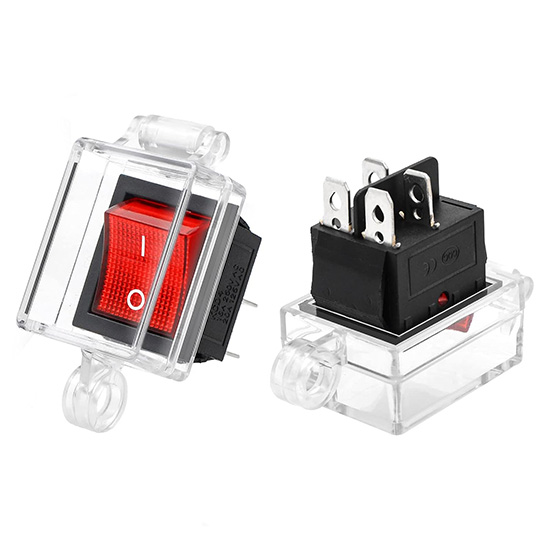

PROLOCKEY SBL31 – Switch Protective Lockout Cover là nắp bảo vệ và khóa LOTO dành cho công tắc dạng thuyền (boat-shaped/rocker switch).
Trong môi trường công nghiệp, nhiều máy móc sử dụng các công tắc nhỏ để điều khiển:
Khi thiết bị cần bảo trì, việc công tắc bị người khác thao tác ngoài ý muốn có thể gây thay đổi trạng thái của máy.
SBL31 tạo ra một lớp kiểm soát vật lý tại vị trí công tắc, hỗ trợ ngăn ngừa thao tác không được phép và bổ sung cho chương trình Lockout/Tagout của doanh nghiệp.
Công tắc dạng thuyền, thường gọi là rocker switch hoặc boat-shaped switch, có cơ cấu bật/tắt bằng cách nhấn một đầu của công tắc.
Loại công tắc này phổ biến vì:
Tuy nhiên, kích thước nhỏ cũng khiến việc sử dụng các thiết bị khóa LOTO thông thường trở nên khó khăn.
PROLOCKEY SBL31 được phát triển riêng cho nhóm công tắc có hình dạng và kích thước tương thích, giúp tạo ra giải pháp khóa gọn gàng hơn.
Theo mô tả sản phẩm, SBL31 phù hợp với công tắc 22 mm.
Thông số vùng lắp đặt được công bố:
22,8 × 31,8 mm
Đế có kích thước:
31,8 × 25,8 mm
Nhờ kích thước nhỏ gọn, SBL31 phù hợp với những bảng điều khiển có nhiều công tắc bố trí sát nhau.
Tuy nhiên, kích thước thực tế của từng loại công tắc có thể khác nhau. Vì vậy, trước khi đặt hàng số lượng lớn, nên kiểm tra mẫu công tắc thực tế và đối chiếu với kích thước của SBL31.
Thân SBL31 được làm từ Polycarbonate – PC trong suốt độ bền cao.
Đây là vật liệu phù hợp cho thiết bị bảo vệ công tắc nhờ sự kết hợp giữa:

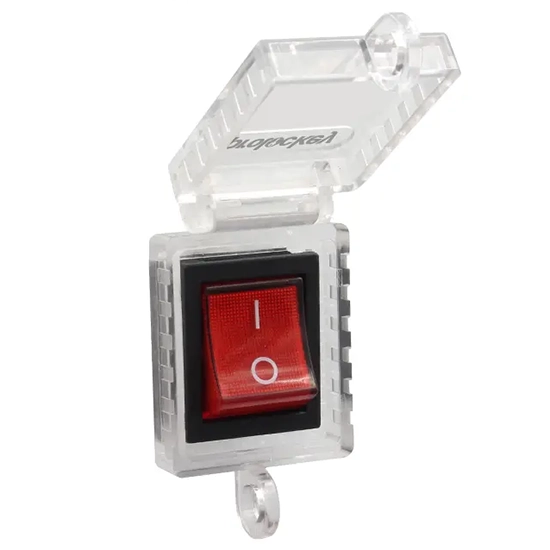

Đặc biệt, thiết kế trong suốt giúp người vận hành có thể quan sát công tắc bên trong mà không cần tháo nắp khóa.
Một trong những vấn đề khi sử dụng nắp bảo vệ công tắc là người vận hành có thể không nhìn thấy trạng thái của thiết bị.
SBL31 giải quyết vấn đề này bằng vật liệu PC trong suốt.
Nhân viên có thể quan sát:
Điều này đặc biệt hữu ích trong các tủ điện có nhiều công tắc nhỏ được bố trí cạnh nhau.
SBL31 có trọng lượng chỉ khoảng 13 g.
Thiết kế nhỏ gọn giúp hạn chế việc chiếm không gian trên bảng điều khiển.
Đây là lợi thế khi sử dụng trong:
Thay vì sử dụng một thiết bị khóa lớn, SBL31 tập trung vào đúng khu vực cần bảo vệ.
SBL31 được thiết kế để cố định trên bảng điều khiển bằng keo dán hiệu năng cao, theo mô tả sản phẩm sử dụng giải pháp keo 3M.
Ưu điểm của phương pháp này là giảm nhu cầu:
Quy trình cơ bản có thể gồm:
Làm sạch bề mặt → định vị đế → dán cố định → kiểm tra độ bám → đưa vào sử dụng.
Bề mặt lắp đặt cần sạch, khô và phù hợp với yêu cầu của keo để đạt hiệu quả cố định tốt.
Một ưu điểm quan trọng của SBL31 là khả năng tạo thành một điểm khóa ngay trên bảng điều khiển mà không cần thay đổi cấu trúc công tắc.
Điều này giúp giảm thời gian triển khai LOTO.
Trong quá trình chuẩn bị hệ thống an toàn, doanh nghiệp có thể xác định trước các công tắc cần khóa và lắp đế SBL31 tại từng vị trí.
Khi cần bảo trì, nhân viên có thể nhanh chóng sử dụng phần khóa bảo vệ và ổ khóa LOTO tương thích.
SBL31 hỗ trợ shackle diameter up to 7 mm, tức đường kính càng ổ khóa tối đa khoảng 7 mm theo mô tả sản phẩm.
Đây là thông số quan trọng khi lựa chọn ổ khóa.
Người sử dụng nên kiểm tra:
Việc lựa chọn ổ khóa đúng kích thước giúp đảm bảo thao tác khóa thuận tiện và hạn chế tình trạng không thể đưa càng khóa qua vị trí khóa.
SBL31 có thể được tích hợp vào quy trình LOTO của doanh nghiệp.
Một quy trình điển hình có thể bao gồm:
Xác định thiết bị điện hoặc máy móc cần bảo trì.
Thông báo cho người vận hành và những người liên quan.
Đưa thiết bị về trạng thái dừng theo quy trình vận hành.
Thực hiện cô lập nguồn năng lượng theo quy trình an toàn được phê duyệt.

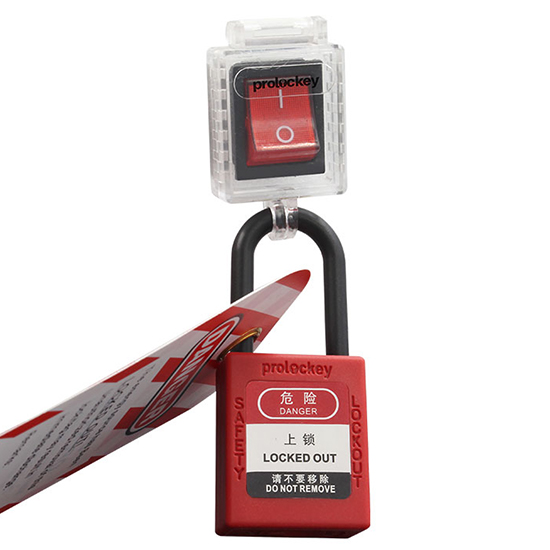

Sử dụng SBL31 kết hợp với ổ khóa và Tagout phù hợp.
Kiểm tra và xác minh trạng thái năng lượng trước khi bắt đầu công việc.
Chỉ tiến hành công việc sau khi các bước kiểm soát năng lượng cần thiết đã được hoàn tất.
SBL31 là thiết bị hỗ trợ khóa cơ cấu công tắc, không thay thế toàn bộ quy trình cô lập năng lượng.
Trong các nhà máy sản xuất, công tắc dạng thuyền có thể xuất hiện trên:
SBL31 có thể được sử dụng tại những công tắc có kích thước tương thích để hỗ trợ kiểm soát thao tác trong thời gian bảo trì.
Sản phẩm được mô tả là phù hợp với Marine environments, đặc biệt đối với các bảng điều khiển sử dụng công tắc dạng thuyền.
Các ứng dụng có thể bao gồm:
Thiết kế nhỏ gọn đặc biệt hữu ích trong môi trường hàng hải, nơi không gian bảng điều khiển thường bị giới hạn.
Công tắc dạng thuyền có thể được sử dụng để điều khiển các thiết bị như motor hoặc thiết bị phụ trợ.
Trong quá trình bảo trì, SBL31 có thể giúp hạn chế việc công tắc bị thao tác ngoài ý muốn.
Ví dụ:
Công tắc motor → SBL31 → Ổ khóa LOTO → Tagout
Cấu hình thực tế cần được lựa chọn dựa trên thiết kế công tắc và yêu cầu của quy trình an toàn tại doanh nghiệp.
Ngoài nhà máy, SBL31 có thể được sử dụng cho các thiết bị thương mại có công tắc dạng thuyền phù hợp.
Ví dụ:
Thiết bị giúp doanh nghiệp bổ sung phương án kiểm soát thao tác đối với những công tắc nhỏ mà các loại khóa MCB hoặc MCCB thông thường không thể sử dụng.
SBL31 được phát triển để khóa các công tắc dạng rocker/boat switch có kích thước tương thích.
Cho phép quan sát công tắc từ bên ngoài.
Thân sản phẩm sử dụng PC và được công bố có đặc tính cách điện.
Phù hợp với bảng điều khiển có không gian hạn chế.
Giảm nhu cầu khoan hoặc tháo bảng điều khiển trong cấu hình phù hợp.
Dễ tích hợp với ổ khóa LOTO có kích thước tương thích.
Giúp hạn chế tải trọng bổ sung lên bảng điều khiển.
Phù hợp với nhiều điều kiện sử dụng công nghiệp theo thông số sản phẩm.
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | PROLOCKEY |
| Mã sản phẩm | SBL31 |
| Tên sản phẩm | Button Switch Lockout / Switch Protective Lockout Cover |
| Tên tiếng Việt | Khóa LOTO công tắc dạng thuyền |
| Vật liệu | Polycarbonate PC |
| Màu sắc | Trong suốt |
| Cách điện thân chính | Có |
| Công tắc phù hợp | Công tắc dạng thuyền/rocker switch tương thích |
| Kích thước công tắc tham chiếu | 22 mm |
| Kích thước đế | 31,8 × 25,8 mm |
| Kích thước vùng lắp đặt | 22,8 × 31,8 mm |
| Đường kính càng khóa tối đa | 7 mm |
| Nhiệt độ sử dụng | -20°C đến 120°C |
| Khối lượng tịnh | 0,013 kg |
| Phương pháp cố định | Keo dán hiệu năng cao |
| Ứng dụng | Công nghiệp, hàng hải, thương mại |
Trước khi mua SBL31, doanh nghiệp nên kiểm tra mẫu công tắc thực tế.
Xác định công tắc có phải dạng:
Đối chiếu với vùng lắp đặt khoảng:
22,8 × 31,8 mm
và kích thước đế:
31,8 × 25,8 mm.
Đảm bảo xung quanh công tắc đủ không gian để lắp đế và phần khóa.
Bề mặt cần phù hợp với phương pháp dán keo.
Đảm bảo đường kính càng ổ khóa không vượt quá khoảng 7 mm.
Không thực hiện lắp đặt trên thiết bị đang ở trạng thái không an toàn.
Loại bỏ dầu, bụi và tạp chất tại vị trí cần dán.
Đặt đế SBL31 sao cho công tắc nằm chính xác trong vùng bảo vệ.
Dán đế lên bảng điều khiển theo hướng dẫn của nhà sản xuất keo.
Đảm bảo đế không bị xê dịch và phần bảo vệ có thể hoạt động bình thường.
Khi thực hiện LOTO, lắp phần bảo vệ và sử dụng ổ khóa có kích thước phù hợp.
PROLOCKEY SBL31 có thể được triển khai trong:
Nhà máy sản xuất: bảo vệ công tắc trên máy móc.
Nhà máy hóa chất: hỗ trợ kiểm soát công tắc thiết bị.
Nhà máy thực phẩm: áp dụng cho bảng điều khiển và thiết bị có công tắc tương thích.
Ngành dược phẩm: hỗ trợ quản lý điểm khóa tại thiết bị.
Hàng hải: khóa công tắc trên bảng điều khiển tàu và thiết bị hàng hải.
Cơ khí: kiểm soát công tắc máy.
Điện: bổ sung thiết bị khóa cho bảng điều khiển.
Tòa nhà thương mại: hỗ trợ LOTO cho thiết bị kỹ thuật.
SBL31 không được thiết kế để khóa MCB.
Khóa MCB thường tác động trực tiếp lên tay gạt của cầu dao mini, trong khi SBL31 bảo vệ công tắc dạng thuyền hoặc công tắc điều khiển nhỏ.
Vì vậy, hai sản phẩm thuộc hai nhóm ứng dụng khác nhau:
| Thiết bị | Ứng dụng |
|---|---|
| SBL31 | Công tắc dạng thuyền/rocker switch |
| Khóa MCB | Cầu dao MCB |
| Khóa MCCB | Cầu dao MCCB |
| Khóa nút nhấn | Push button |
| Khóa Emergency Stop | Nút dừng khẩn cấp |
| Khóa công tắc xoay | Rotary/change-over switch |
Việc lựa chọn đúng thiết bị khóa giúp hệ thống LOTO hoạt động hiệu quả hơn.
Không.
SBL31 là một thiết bị khóa cơ cấu điều khiển.
Trong công việc có yêu cầu kiểm soát năng lượng điện, doanh nghiệp vẫn phải thực hiện quy trình cô lập nguồn điện phù hợp và xác minh trạng thái an toàn trước khi bắt đầu công việc.
Không nên chỉ dựa vào việc khóa một công tắc nhỏ để kết luận rằng thiết bị đã hoàn toàn mất năng lượng.
Một hệ thống LOTO hiệu quả cần kết hợp:
Nhận diện năng lượng → Cô lập → Khóa → Tagout → Xả năng lượng tồn dư → Xác minh → Bảo trì.
SBL31 được thiết kế cho công tắc dạng thuyền/rocker switch tiêu chuẩn có kích thước tương thích, đặc biệt nhóm công tắc khoảng 22 mm theo mô tả sản phẩm.
Sản phẩm được chế tạo từ polycarbonate PC trong suốt độ bền cao.
Có. Thiết kế trong suốt giúp quan sát công tắc từ bên ngoài.
Có. Thân chính bằng PC được công bố có đặc tính cách điện.
Theo thông số sản phẩm, SBL31 hỗ trợ đường kính càng khóa tối đa khoảng 7 mm.
Phạm vi nhiệt độ sử dụng được công bố là -20°C đến 120°C.
Khoảng 0,013 kg, tương đương 13 g.
Thiết bị được thiết kế để cố định bằng keo dán hiệu năng cao, giúp hạn chế nhu cầu khoan hoặc tháo bảng điều khiển trong cấu hình phù hợp.
Không nên mặc định như vậy. Ngoài đường kính danh nghĩa, cần kiểm tra hình dạng, chiều rộng, chiều cao, độ sâu, vị trí lắp đặt và không gian xung quanh công tắc trước khi lựa chọn.
Để đạt hiệu quả tốt, cần:
Một doanh nghiệp có thể xây dựng hệ thống LOTO theo từng nhóm điểm cô lập:
Nhóm 1 – Thiết bị điện
Nhóm 2 – Công tắc điều khiển
Nhóm 3 – Motor
Nhóm 4 – Nguồn cấp
Nhóm 5 – Thiết bị cơ khí
SBL31 đảm nhiệm một vị trí cụ thể trong hệ thống: khóa công tắc dạng thuyền/công tắc nhỏ trên bảng điều khiển.
Nếu doanh nghiệp đang xây dựng hoặc nâng cấp hệ thống Lockout/Tagout, PROLOCKEY SBL31 là một lựa chọn đáng cân nhắc cho các công tắc dạng thuyền có kích thước tương thích.
Sản phẩm phù hợp cho các doanh nghiệp:
Khi đặt hàng theo dự án, nên cung cấp hình ảnh và kích thước công tắc thực tế để kiểm tra khả năng tương thích trước khi triển khai số lượng lớn.
PROLOCKEY SBL31 – Khóa LOTO công tắc dạng thuyền là thiết bị bảo vệ công tắc nhỏ gọn được thiết kế cho các ứng dụng Lockout/Tagout trong công nghiệp, hàng hải và thương mại.
Sản phẩm sử dụng PC polycarbonate trong suốt, có đặc tính cách điện, chịu nhiệt độ từ -20°C đến 120°C, hỗ trợ ổ khóa có đường kính càng tối đa khoảng 7 mm, kích thước đế khoảng 31,8 × 25,8 mm, vùng lắp đặt khoảng 22,8 × 31,8 mm và trọng lượng chỉ khoảng 13 g.
Thiết kế đế dán giúp triển khai nhanh trên bảng điều khiển, trong khi thân trong suốt cho phép quan sát trạng thái công tắc từ bên ngoài. Đây là những đặc điểm hữu ích đối với các tủ điện và thiết bị có mật độ công tắc cao.
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | PROLOCKEY |
| Mã sản phẩm | SBL31 |
| Tên sản phẩm | Button Switch Lockout / Switch Protective Lockout Cover |
| Tên tiếng Việt | Khóa LOTO công tắc dạng thuyền |
| Vật liệu | Polycarbonate PC |
| Màu sắc | Trong suốt |
| Cách điện thân chính | Có |
| Công tắc phù hợp | Công tắc dạng thuyền/rocker switch tương thích |
| Kích thước công tắc tham chiếu | 22 mm |
| Kích thước đế | 31,8 × 25,8 mm |
| Kích thước vùng lắp đặt | 22,8 × 31,8 mm |
| Đường kính càng khóa tối đa | 7 mm |
| Nhiệt độ sử dụng | -20°C đến 120°C |
| Khối lượng tịnh | 0,013 kg |
| Phương pháp cố định | Keo dán hiệu năng cao |
| Ứng dụng | Công nghiệp, hàng hải, thương mại |
