Khóa công tắc tường PROLOCKEY WSL41 – Standard Wall Switch Lockout

1. Tổng quan sản phẩm

PROLOCKEY WSL41 là thiết bị khóa công tắc tường tiêu chuẩn – Standard Wall Switch Lockout, được thiết kế chuyên dụng cho công tắc tường kiểu Mỹ (American Standard Wall Switch). Sản phẩm thuộc nhóm thiết bị Lockout/Tagout (LOTO), hỗ trợ kiểm soát thao tác đối với công tắc trong quá trình bảo trì, sửa chữa, vệ sinh hoặc thực hiện các công việc có yêu cầu kiểm soát an toàn điện.

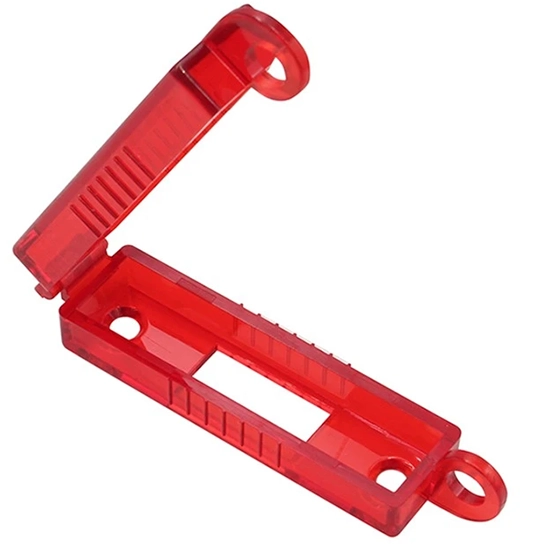

WSL41 được chế tạo từ Polycarbonate (PC) trong suốt, độ bền cao, có khả năng chịu nhiệt theo thông số công bố từ -20°C đến +120°C. Thiết kế trong suốt giúp người sử dụng vẫn có thể quan sát khu vực công tắc, đồng thời nhận biết trực quan rằng công tắc đang được kiểm soát.

Một đặc điểm quan trọng của WSL41 là thiết bị cần được lắp đặt trước (pre-installed) trên công tắc tường. Khi được lắp đúng vị trí, phần khóa tạo ra điểm kiểm soát để hạn chế thao tác ngoài ý muốn đối với công tắc.

Với kích thước tổng thể 97 × 22,5 × 20 mm, trọng lượng chỉ khoảng 0,018 kg, PROLOCKEY WSL41 có thiết kế nhỏ gọn, phù hợp để triển khai tại các hệ thống công tắc tường tiêu chuẩn tương thích.

Thiết bị có lỗ khóa đường kính 8 mm và vùng kích thước khóa được công bố là 26 × 12 mm, giúp xác định rõ phạm vi tương thích khi lựa chọn sản phẩm.

2. Thông số kỹ thuật PROLOCKEY WSL41

3. PROLOCKEY WSL41 là gì?

PROLOCKEY WSL41 là một thiết bị khóa chuyên dụng dành cho American Standard Wall Switch, tức các loại công tắc tường theo kiểu thiết kế phổ biến tại Mỹ và các hệ thống sử dụng loại công tắc tương thích.

Trong hệ thống an toàn điện, công tắc tường thường được sử dụng để điều khiển đèn, thiết bị điện hoặc các mạch phụ trợ. Trong điều kiện bình thường, người dùng có thể thao tác trực tiếp trên công tắc.

Tuy nhiên, trong quá trình:

• Bảo trì.
• Sửa chữa.
• Vệ sinh thiết bị.
• Kiểm tra hệ thống.
• Lắp đặt.
• Cải tạo điện.
• Xử lý sự cố.

việc công tắc bị người khác vô tình thao tác có thể làm thay đổi trạng thái của mạch điện.

Thiết bị khóa công tắc như WSL41 được sử dụng nhằm tạo ra một biện pháp kiểm soát vật lý tại điểm điều khiển, hỗ trợ doanh nghiệp thực hiện quy trình an toàn phù hợp.

4. Vật liệu Polycarbonate PC trong suốt, độ bền cao

Một trong những ưu điểm nổi bật của PROLOCKEY WSL41 là cấu tạo từ Polycarbonate (PC) trong suốt, độ bền cao.

Polycarbonate là vật liệu nhựa kỹ thuật được sử dụng rộng rãi trong nhiều ứng dụng công nghiệp nhờ sự kết hợp giữa:

• Độ bền cơ học.
• Khả năng chịu va đập.
• Trọng lượng nhẹ.
• Tính cách điện.
• Khả năng tạo hình.
• Độ trong suốt cao.

Đối với thiết bị khóa công tắc, vật liệu PC mang lại lợi thế đặc biệt khi người vận hành cần quan sát trực tiếp công tắc hoặc khu vực điều khiển.

Thay vì sử dụng một lớp che kín hoàn toàn, thiết kế trong suốt giúp người dùng dễ dàng kiểm tra trực quan tình trạng của thiết bị.

Theo thông số kỹ thuật được cung cấp, thân WSL41 có tính cách điện và phạm vi nhiệt độ sử dụng công bố là -20°C đến +120°C.

5. Thiết kế chuyên dụng cho công tắc tường kiểu Mỹ

WSL41 không phải là loại khóa công tắc tường phổ thông cho mọi chuẩn công tắc.

Sản phẩm được mô tả rõ là:

Suitable for American wall switches

tức phù hợp với công tắc tường kiểu Mỹ.

Đây là yếu tố rất quan trọng khi lựa chọn sản phẩm.

Các loại công tắc tường có thể khác nhau về:

• Kích thước mặt công tắc.
• Khoảng cách lỗ bắt vít.
• Kích thước phần cần khóa.
• Độ nhô của cần gạt.
• Kiểu dáng mặt công tắc.
• Cấu tạo cơ khí.

Vì vậy, trước khi đặt hàng số lượng lớn, doanh nghiệp nên đối chiếu kích thước công tắc thực tế với thông số WSL41.

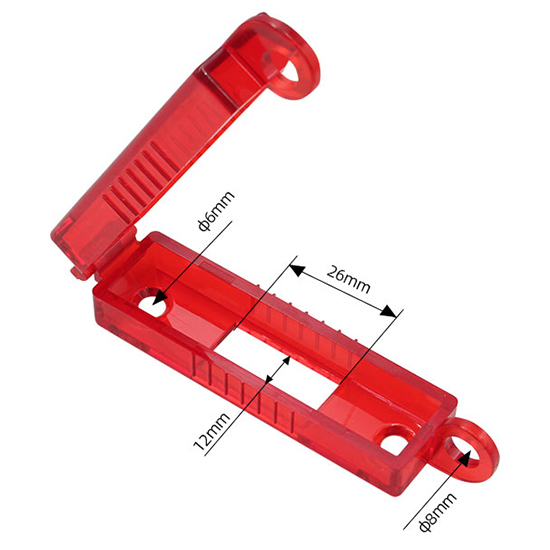

6. Kích thước vùng khóa 26 × 12 mm

PROLOCKEY WSL41 có thông số kích thước vùng khóa 26 × 12 mm.

Đây là thông số cần đặc biệt chú ý khi xác định khả năng tương thích với công tắc.

Khi lựa chọn WSL41, người dùng nên kiểm tra:

1. Chiều dài phần công tắc cần khóa.
2. Chiều rộng phần công tắc cần khóa.
3. Độ dày của công tắc.
4. Khoảng không gian xung quanh công tắc.
5. Vị trí cố định thiết bị.
6. Khả năng thao tác sau khi thiết bị được lắp đặt.

Việc đối chiếu trước giúp giảm nguy cơ lựa chọn sai model.

7. Lỗ khóa đường kính 8 mm

WSL41 được trang bị lỗ khóa đường kính 8 mm.

Lỗ khóa là vị trí dùng để kết hợp với thiết bị khóa phù hợp trong hệ thống LOTO.

Đường kính 8 mm cho phép người dùng lựa chọn loại khóa hoặc phụ kiện có đường kính càng khóa tương thích.

Trong hệ thống LOTO, việc lựa chọn khóa không chỉ dựa trên đường kính mà còn phải xem xét:

• Kích thước càng khóa.
• Không gian xung quanh.
• Số người cần khóa.
• Quy trình quản lý chìa khóa.
• Khả năng nhận diện khóa.
• Quy định nội bộ của doanh nghiệp.

Do đó, WSL41 nên được xem là một thành phần trong hệ thống LOTO tổng thể, thay vì một thiết bị độc lập.

8. Thiết kế lắp đặt trước – Pre-installed

Một đặc điểm quan trọng của WSL41 là:

Thiết bị cần được lắp đặt trước trên công tắc tường.

Điều này có nghĩa doanh nghiệp cần chuẩn bị vị trí lắp đặt trong quá trình thiết kế hoặc triển khai hệ thống công tắc.

Thiết kế pre-installed có một số lợi ích:

• Thiết bị luôn sẵn sàng tại điểm cần khóa.
• Không cần tìm thiết bị mỗi khi thực hiện bảo trì.
• Giảm thời gian chuẩn bị.
• Hỗ trợ chuẩn hóa điểm khóa.
• Giúp nhân viên nhận diện vị trí LOTO dễ dàng hơn.

Đây là mô hình phù hợp với các nhà máy có những điểm công tắc cần kiểm soát thường xuyên.

9. Quan sát trực quan công tắc

Với cấu tạo PC trong suốt, WSL41 cho phép người dùng quan sát khu vực công tắc mà không cần tháo toàn bộ thiết bị khóa.

Khả năng quan sát trực quan đặc biệt hữu ích trong môi trường sản xuất có nhiều điểm điều khiển.

Nhân viên có thể nhanh chóng nhận biết:

• Điểm công tắc đã được trang bị thiết bị khóa.
• Thiết bị khóa có nằm đúng vị trí hay không.
• Công tắc có nằm trong vùng bảo vệ hay không.
• Thiết bị có dấu hiệu bất thường hay không.

Đây là một yếu tố quan trọng trong việc visual management – quản lý trực quan tại nhà máy.

10. Vai trò của WSL41 trong Lockout/Tagout – LOTO

Lockout/Tagout (LOTO) là phương pháp kiểm soát nguồn năng lượng nguy hiểm trong quá trình bảo trì, sửa chữa và bảo dưỡng thiết bị.

Mục tiêu của LOTO là ngăn chặn việc thiết bị được khởi động hoặc năng lượng được giải phóng ngoài ý muốn khi người lao động đang làm việc trong vùng nguy hiểm.

Trong một hệ thống LOTO hoàn chỉnh, doanh nghiệp cần xác định nhiều loại điểm kiểm soát.

Ví dụ:

• Cầu dao điện.
• Disconnect switch.
• MCCB.
• MCB.
• Van.
• Phích cắm.
• Công tắc.
• Nút nhấn.
• Bộ điều khiển.
• Các nguồn năng lượng khác.

WSL41 tập trung vào nhóm công tắc tường tiêu chuẩn kiểu Mỹ.

Thiết bị giúp bổ sung khả năng kiểm soát tại điểm công tắc, đặc biệt trong những hệ thống mà công tắc là một phần của quy trình vận hành hoặc điều khiển cục bộ.

11. WSL41 có phải thiết bị cô lập nguồn điện không?

Không nên xem WSL41 là thiết bị thay thế cho thiết bị cô lập nguồn điện.

Đây là điểm rất quan trọng khi xây dựng quy trình an toàn.

WSL41 là Wall Switch Lockout, dùng để khóa công tắc tường tương thích.

Nếu thiết bị cần bảo trì được cấp nguồn thông qua:

• MCB.
• MCCB.
• Aptomat.
• Dao cách ly.
• Disconnect switch.
• Thiết bị đóng cắt nguồn chính.

thì cần sử dụng thiết bị LOTO phù hợp với điểm cô lập nguồn thực tế.

WSL41 có thể là một điểm kiểm soát bổ sung trong hệ thống nhưng không nên mặc định rằng việc khóa một công tắc tường đồng nghĩa với việc toàn bộ năng lượng nguy hiểm đã được cô lập.

Doanh nghiệp cần tuân thủ quy trình LOTO và đánh giá rủi ro riêng cho từng máy móc, hệ thống.

12. Ứng dụng trong nhà máy

Nhà máy sản xuất

WSL41 có thể được sử dụng tại các công tắc tường tương thích trong khu vực sản xuất, phòng kỹ thuật hoặc khu vực phụ trợ.

Nhà máy điện và cơ điện

Thiết bị phù hợp với các hệ thống sử dụng công tắc tường kiểu Mỹ cần được kiểm soát khi bảo trì.

Tòa nhà thương mại

Các khu vực kỹ thuật, phòng điện và hệ thống phụ trợ có thể sử dụng thiết bị khóa công tắc tương thích.

Trung tâm dữ liệu

Các công tắc tường tại khu vực kỹ thuật có thể cần kiểm soát trong quá trình bảo trì hoặc cải tạo.

Kho hàng và logistics

WSL41 có thể được xem xét cho các công tắc tường tại kho hoặc khu vực phụ trợ nếu cấu tạo tương thích.

Công trình xây dựng

Trong quá trình lắp đặt và hoàn thiện hệ thống điện, thiết bị có thể hỗ trợ kiểm soát những công tắc đã được đưa vào vận hành nhưng cần hạn chế thao tác.

13. Ưu điểm nổi bật của PROLOCKEY WSL41

Thiết kế chuyên dụng

Được thiết kế riêng cho American Standard Wall Switch.

PC trong suốt

Cho phép quan sát công tắc trong quá trình kiểm tra.

Độ bền cao

Vật liệu Polycarbonate phù hợp với các ứng dụng công nghiệp.

Có tính cách điện

Theo thông số kỹ thuật được cung cấp, phần thân có đặc tính cách điện.

Chịu nhiệt

Phạm vi nhiệt độ công bố: -20°C đến +120°C.

Lỗ khóa 8 mm

Cho phép kết hợp với khóa LOTO tương thích.

Thiết kế nhỏ gọn

Kích thước chỉ 97 × 22,5 × 20 mm.

Trọng lượng nhẹ

Khối lượng khoảng 18 gram.

Lắp đặt trước

Có thể chuẩn hóa điểm khóa cố định trên công tắc.

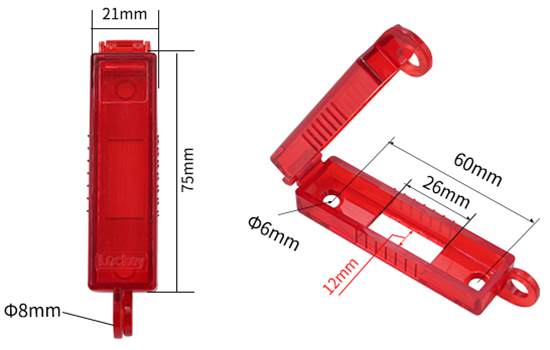

14. Bảng thông số kích thước

Khi triển khai thực tế, nên ưu tiên kích thước thực tế của công tắc để xác nhận khả năng tương thích thay vì chỉ dựa trên tên gọi “công tắc kiểu Mỹ”.

15. Hướng dẫn lựa chọn WSL41

Bước 1 – Xác định chuẩn công tắc

Xác nhận công tắc thuộc loại American Standard Wall Switch hoặc có cấu tạo tương thích.

Bước 2 – Đo phần cần khóa

Đo khu vực công tắc tương ứng với phạm vi 26 × 12 mm.

Bước 3 – Kiểm tra không gian lắp đặt

Đối chiếu với kích thước tổng thể:

97 × 22,5 × 20 mm.

Bước 4 – Kiểm tra vị trí lỗ khóa

Đảm bảo thiết bị khóa có thể kết hợp với khóa LOTO có càng hoặc phần khóa phù hợp với lỗ 8 mm.

Bước 5 – Lắp đặt trước

Do WSL41 thuộc loại pre-installed lockout, cần bố trí thiết bị ngay từ giai đoạn lắp đặt hoặc chuẩn hóa hệ thống công tắc.

16. Hướng dẫn sử dụng trong quy trình an toàn

WSL41 nên được sử dụng cùng quy trình LOTO của doanh nghiệp.

Trước khi thực hiện công việc

• Xác định máy hoặc thiết bị.
• Xác định nguồn năng lượng.
• Xác định điểm cô lập.
• Xác định công tắc tường liên quan.
• Kiểm tra tình trạng WSL41.
• Xác nhận thiết bị khóa tương thích.

Khi thực hiện Lockout

• Đưa hệ thống về trạng thái phù hợp.
• Thực hiện cô lập năng lượng theo quy trình.
• Đặt/khóa WSL41 tại vị trí được thiết kế.
• Lắp khóa LOTO phù hợp.
• Gắn thẻ cảnh báo nếu quy trình yêu cầu.
• Xác minh trạng thái an toàn.

Trong thời gian bảo trì

Không tự ý tháo thiết bị khóa hoặc tác động vào công tắc nếu không được ủy quyền.

Khi kết thúc công việc

Thực hiện kiểm tra khu vực, xác nhận nhân sự đã rời vùng nguy hiểm và khôi phục hệ thống theo đúng trình tự của doanh nghiệp.

17. PROLOCKEY WSL41 phù hợp với doanh nghiệp nào?

Sản phẩm phù hợp với các tổ chức đang xây dựng hoặc nâng cấp hệ thống:

LOTO – Lockout/Tagout – Electrical Safety – Machine Safety

Đặc biệt hữu ích cho:

• Nhà máy sản xuất.
• Nhà máy cơ khí.
• Nhà máy thực phẩm.
• Nhà máy hóa chất.
• Nhà máy thép.
• Nhà máy điện.
• Nhà kho.
• Trung tâm logistics.
• Tòa nhà thương mại.
• Công trình.
• Đơn vị quản lý cơ sở vật chất.
• Bộ phận bảo trì.
• Bộ phận EHS/HSE.
• Nhà thầu M&E.

18. So sánh WSL41 với WSL11

WSL41 phù hợp khi doanh nghiệp đã xác định rõ sử dụng công tắc tường kiểu Mỹ, trong khi WSL11 có định hướng linh hoạt hơn nhờ thiết kế điều chỉnh.

19. Câu hỏi thường gặp

PROLOCKEY WSL41 dùng để làm gì?

WSL41 dùng để khóa công tắc tường kiểu Mỹ, hạn chế thao tác ngoài ý muốn trong quá trình bảo trì hoặc thực hiện công việc an toàn.

WSL41 làm bằng gì?

Sản phẩm được chế tạo từ Polycarbonate (PC) trong suốt, độ bền cao.

WSL41 có cách điện không?

Có. Thông số sản phẩm ghi tính cách điện của thân: Có.

WSL41 chịu được nhiệt độ bao nhiêu?

Thông số công bố là -20°C đến +120°C.

Lỗ khóa WSL41 bao nhiêu?

Đường kính 8 mm.

Kích thước vùng khóa là bao nhiêu?

26 × 12 mm.

Kích thước tổng thể của WSL41?

97 × 22,5 × 20 mm.

WSL41 có cần lắp đặt trước không?

Có. Sản phẩm được thiết kế để pre-install trên công tắc tường.

WSL41 có dùng cho mọi công tắc tường không?

Không. Sản phẩm được thiết kế cho công tắc tường kiểu Mỹ. Cần kiểm tra kích thước thực tế trước khi sử dụng.

WSL41 có thay thế khóa MCB/MCCB không?

Không. WSL41 dành cho wall switch, không phải thiết bị khóa MCB/MCCB hoặc thiết bị cô lập nguồn chính.

20. Kết luận

PROLOCKEY WSL41 – Standard Wall Switch Lockout là giải pháp khóa công tắc tường chuyên dụng dành cho American Standard Wall Switch, được phát triển để hỗ trợ doanh nghiệp kiểm soát thao tác tại các điểm công tắc trong hệ thống an toàn điện và Lockout/Tagout (LOTO).

Sản phẩm sử dụng Polycarbonate PC trong suốt, độ bền cao, có tính cách điện theo thông số kỹ thuật, chịu nhiệt từ -20°C đến +120°C, trang bị lỗ khóa 8 mm và có vùng khóa kích thước 26 × 12 mm.

Với kích thước nhỏ gọn 97 × 22,5 × 20 mm và trọng lượng chỉ 18 gram, WSL41 thuận tiện cho việc lắp đặt cố định tại các điểm công tắc tường tương thích.

Điểm khác biệt quan trọng của WSL41 là thiết kế chuyên dụng cho công tắc tường kiểu Mỹ và yêu cầu pre-install. Vì vậy, sản phẩm đặc biệt phù hợp với các dự án nhà máy, công trình hoặc hệ thống điện được chuẩn hóa ngay từ giai đoạn thiết kế và lắp đặt.

Để đảm bảo hiệu quả an toàn, WSL41 cần được lựa chọn đúng kích thước và sử dụng trong quy trình LOTO tổng thể, đồng thời không nên xem thiết bị này là sự thay thế cho các thiết bị cô lập nguồn điện như MCB, MCCB hoặc disconnect switch.

PROLOCKEY WSL41 – Khóa công tắc tường kiểu Mỹ bằng PC trong suốt, lỗ khóa 8 mm, thiết kế nhỏ gọn và lắp đặt trước, giải pháp hỗ trợ kiểm soát công tắc và nâng cao an toàn điện trong môi trường công nghiệp.
