PROLOCKEY ECL23 là khóa cách ly điện điều chỉnh dùng cho cửa tủ, lỗ tay cầm điện và tủ hạ thế. Thân ABS, lỗ khóa 7 mm, -20°C đến +90°C, cố định bằng vít hoặc keo 3M.
Khóa điện công nghiệp đa năng PROLOCKEY ECL
PROLOCKEY ECL23 là thiết bị khóa cách ly điện công nghiệp điều chỉnh (Adjustable Industrial Electrical Lockout) thuộc dòng khóa điện đa năng PROLOCKEY, được thiết kế để hỗ trợ khóa cửa tủ điện, lỗ tay cầm thiết bị điện, tủ điện hạ thế dạng ngăn kéo và nhiều cơ cấu điện hoặc tủ phân phối không tiêu chuẩn.

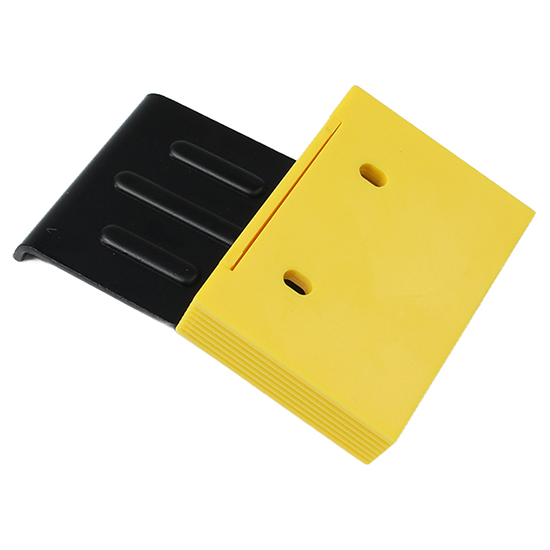

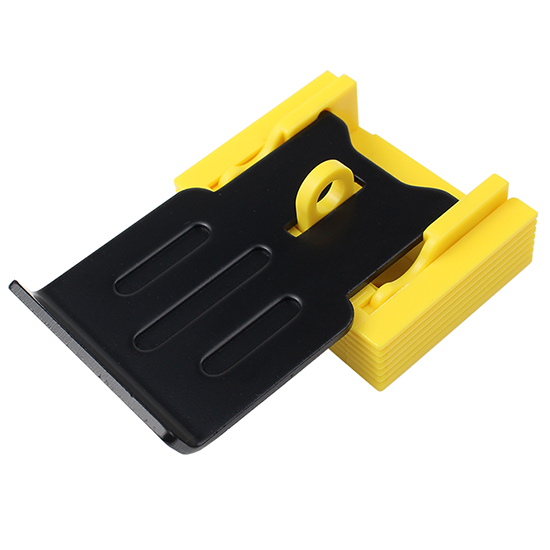

Với thiết kế nhỏ gọn, thân khóa bằng nhựa ABS, màu vàng – đen, ECL23 phù hợp cho các ứng dụng cần nhận diện trực quan tại khu vực tủ điện và thiết bị công nghiệp. Sản phẩm có lỗ khóa 7 mm, hỗ trợ sử dụng cùng ổ khóa LOTO phù hợp.
Một ưu điểm đáng chú ý của PROLOCKEY ECL23 là khả năng lắp đặt bằng vít hoặc băng keo 3M hai mặt, giúp linh hoạt khi triển khai trên các loại tủ điện khác nhau. Nhà sản xuất cũng cho phép thiết kế hình dạng khóa theo yêu cầu, đặc biệt hữu ích đối với những cơ cấu điện không tiêu chuẩn.
Theo thông số được cung cấp, ECL23 có chiều dài tổng thể 82 mm, rộng thân 55,7 mm, cao 14,7 mm, phạm vi nhiệt độ sử dụng -20°C đến +90°C.
PROLOCKEY ECL23 là khóa cách ly điện công nghiệp điều chỉnh, được sử dụng để tạo điểm khóa trên cửa tủ điện, tay cầm thiết bị điện, tủ điện hạ thế và các cơ cấu tương thích.
Tên sản phẩm tiếng Trung:
可调节工业电气锁 PROLOCKEY ECL23
Tên tiếng Anh:
Adjustable Industrial Electrical Lockout
Tên gọi này thể hiện hai đặc điểm chính của sản phẩm:
ECL23 không chỉ hướng đến một loại tủ điện duy nhất mà được phát triển để hỗ trợ nhiều ứng dụng, đặc biệt là những cơ cấu có thiết kế khác nhau giữa các nhà sản xuất.
PROLOCKEY ECL23 được thiết kế để hỗ trợ khóa cửa tủ điện.
Trong nhà máy, tủ điện thường chứa các thiết bị đóng cắt, điều khiển và phân phối điện. Trong quá trình bảo trì, việc kiểm soát quyền truy cập vào tủ là một phần quan trọng của quản lý an toàn.
ECL23 có thể được sử dụng để hỗ trợ tạo điểm khóa trên cửa tủ hoặc cơ cấu khóa tương thích.
Các ứng dụng có thể gặp:
Việc lựa chọn ECL23 cần căn cứ vào kích thước và hình dạng thực tế của cửa tủ cũng như cơ cấu cần khóa.
Một ứng dụng khác được nhà sản xuất mô tả cho ECL23 là khóa lỗ tay cầm thiết bị điện.
Nhiều thiết bị điện công nghiệp có tay cầm hoặc cần gạt với lỗ dùng để khóa ở một trạng thái nhất định.
Tuy nhiên, hình dạng và vị trí của các lỗ này không phải lúc nào cũng giống nhau.
Thiết kế điều chỉnh của ECL23 giúp tăng tính linh hoạt khi sử dụng cho những cơ cấu có cấu hình khác nhau trong phạm vi thiết kế.
ECL23 có thể được nghiên cứu để sử dụng cho:
PROLOCKEY ECL23 còn được mô tả để sử dụng cho tủ điện hạ thế dạng ngăn kéo.
Tủ điện hạ thế dạng ngăn kéo thường được sử dụng trong các hệ thống phân phối điện công nghiệp, nhà máy và các công trình kỹ thuật.
Thiết kế dạng ngăn kéo cho phép các module điện được đưa vào hoặc kéo ra khỏi khoang tủ. Trong quá trình bảo trì, việc kiểm soát vị trí và trạng thái của ngăn kéo là yếu tố cần được chú ý.
ECL23 có thể hỗ trợ tạo điểm khóa trên những cơ cấu phù hợp, giúp doanh nghiệp triển khai các phương án kiểm soát vật lý trong hệ thống LOTO.
Một trong những điểm mạnh của dòng khóa PROLOCKEY ECL là khả năng sử dụng cho nhiều loại cơ cấu điện không tiêu chuẩn.
Trong thực tế, mỗi nhà máy có thể sử dụng:
Các thiết bị khóa LOTO tiêu chuẩn đôi khi không thể lắp trực tiếp vào những cơ cấu này.
PROLOCKEY ECL23 cung cấp một phương án linh hoạt hơn nhờ thiết kế điều chỉnh và khả năng tùy chỉnh hình dạng theo yêu cầu.
Điểm đáng chú ý nhất của ECL23 là thiết kế có thể điều chỉnh.
Trong các ứng dụng khóa điện, khả năng điều chỉnh giúp người dùng có thêm phạm vi để căn chỉnh thiết bị theo cơ cấu cần khóa.
Điều này đặc biệt hữu ích khi:
Tuy nhiên, cần lưu ý rằng khả năng điều chỉnh không đồng nghĩa ECL23 tương thích với mọi thiết bị. Việc kiểm tra thực tế vẫn rất quan trọng.
PROLOCKEY ECL23 sử dụng nhựa ABS làm vật liệu chính.
ABS là vật liệu kỹ thuật phổ biến trong các sản phẩm công nghiệp nhờ:
Theo thông số sản phẩm, ECL23 được thiết kế để hoạt động trong khoảng -20°C đến +90°C.
Màu vàng và đen tạo độ tương phản cao, giúp thiết bị dễ nhận diện trên cửa tủ hoặc bảng điều khiển.
Đây là một lợi thế trong môi trường nhà máy, nơi các thiết bị LOTO cần được nhận diện nhanh chóng.

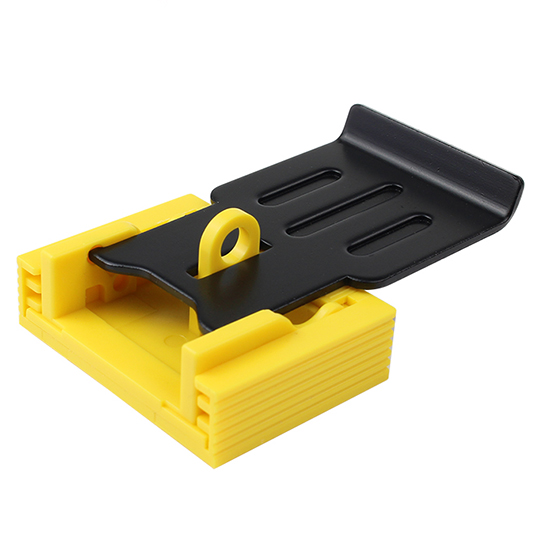

PROLOCKEY ECL23 được trang bị lỗ khóa 7 mm theo thông số kỹ thuật.
Lỗ khóa là vị trí để kết hợp với ổ khóa LOTO hoặc thiết bị khóa phù hợp.
Khi triển khai thực tế, doanh nghiệp cần kiểm tra:
Không nên chỉ dựa vào đường kính lỗ khóa để kết luận khả năng tương thích; cần kiểm tra toàn bộ cấu hình lắp đặt.
ECL23 hỗ trợ hai phương pháp cố định:
Phù hợp với các vị trí yêu cầu liên kết cơ học.
Ưu điểm:
Phù hợp với các bề mặt tương đối phẳng và trường hợp không muốn khoan tủ.
Ưu điểm:
Trước khi sử dụng keo, cần vệ sinh bề mặt, đảm bảo khô và loại bỏ dầu mỡ, bụi bẩn.
PROLOCKEY ECL23 có thể thiết kế hình dạng khóa khác nhau theo yêu cầu khách hàng.
Đây là một ưu điểm đáng chú ý khi doanh nghiệp triển khai LOTO trên những thiết bị có cấu tạo đặc biệt.
Để đánh giá hoặc thiết kế sản phẩm phù hợp, nên cung cấp:
Việc khảo sát trước giúp giảm rủi ro đặt sai cấu hình.
Lockout/Tagout (LOTO) là phương pháp kiểm soát năng lượng nguy hiểm trong quá trình bảo trì, sửa chữa và bảo dưỡng.
PROLOCKEY ECL23 có thể đóng vai trò là một thiết bị khóa cơ khí trong hệ thống LOTO đối với các cơ cấu tương thích.
Một quy trình tổng quát có thể bao gồm:
Xác định nguồn điện và các nguồn năng lượng khác liên quan đến thiết bị.
Thông báo cho người vận hành và các nhân sự liên quan.
Dừng thiết bị theo quy trình vận hành.
Thực hiện ngắt và cô lập nguồn tại điểm phù hợp.
Lắp ECL23 tại vị trí phù hợp.
Kết hợp với ổ khóa LOTO, thẻ cảnh báo hoặc hasp khi cần thiết.
Kiểm tra để đảm bảo năng lượng nguy hiểm đã được kiểm soát trước khi bắt đầu công việc.
Sau khi hoàn tất bảo trì, thực hiện quy trình tháo khóa và đưa thiết bị trở lại vận hành.
Tăng khả năng thích ứng với nhiều cơ cấu điện.
Phù hợp với các cơ cấu cửa tủ tương thích.
Hỗ trợ khóa các lỗ tay cầm trên thiết bị điện.
Có thể sử dụng cho các cơ cấu phù hợp trên tủ điện hạ thế dạng ngăn kéo.
Nhẹ, bền và thuận tiện cho thiết bị khóa công nghiệp.
Tăng khả năng nhận diện thiết bị LOTO.
Có thể kết hợp với ổ khóa LOTO phù hợp.
Có thể dùng vít hoặc băng keo 3M hai mặt.
Hỗ trợ thiết kế hình dạng khóa theo yêu cầu.
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | PROLOCKEY |
| Model | ECL23 |
| Tên sản phẩm | Khóa cách ly điện công nghiệp điều chỉnh |
| Tên tiếng Anh | Adjustable Industrial Electrical Lockout |
| Tên tiếng Trung | 可调节工业电气锁 |
| Ứng dụng | Khóa cửa tủ điện, lỗ tay cầm điện, tủ điện hạ thế |
| Vật liệu | ABS |
| Màu sắc | Vàng và đen |
| Lỗ khóa | 7 mm |
| Nhiệt độ sử dụng | -20°C đến +90°C |
| Chiều dài tổng thể | 82 mm |
| Chiều rộng thân | 55,7 mm |
| Chiều cao thân | 14,7 mm |
| Phương pháp cố định | Vít hoặc băng keo 3M hai mặt |
| Khả năng tùy chỉnh | Có |
ECL22 và ECL23 đều thuộc nhóm khóa điện công nghiệp điều chỉnh của PROLOCKEY.
| Tiêu chí | PROLOCKEY ECL22 | PROLOCKEY ECL23 |
|---|---|---|
| Loại | Khóa điện điều chỉnh | Khóa điện điều chỉnh |
| Ứng dụng chính | Nút nhấn, lỗ khóa | Cửa tủ, lỗ tay cầm, tủ hạ thế |
| Vật liệu | ABS750 | ABS |
| Nhiệt độ | -20°C đến +90°C | -20°C đến +90°C |
| Lắp đặt | Keo 3M hoặc vít | Keo 3M hoặc vít |
| Tùy chỉnh | Có | Có |
| Lỗ khóa | — | 7 mm |
| Kích thước | Theo cấu hình | 82 × 55,7 × 14,7 mm |
| Khối lượng | 0,056 kg | Chưa được cung cấp |
Điểm khác biệt quan trọng: ECL23 được mô tả cụ thể cho cửa tủ điện, lỗ tay cầm điện và tủ điện hạ thế dạng ngăn kéo, trong khi ECL22 được định hướng nhiều hơn cho nút nhấn và lỗ khóa.
Hỗ trợ khóa cửa tủ và cơ cấu điều khiển trong quá trình bảo trì.
Có thể sử dụng cho tủ điều khiển máy, thiết bị đóng cắt và cơ cấu điện phù hợp.
Phù hợp để nghiên cứu ứng dụng cho tủ phân phối và tủ điện hạ thế.
Hỗ trợ kiểm soát các cơ cấu điều khiển tương thích.
Có thể được sử dụng trong các dự án cần triển khai hệ thống LOTO.
Là thiết bị hữu ích khi cần xử lý các cơ cấu điện không có sẵn thiết bị khóa tiêu chuẩn.
ECL23 đặc biệt phù hợp khi doanh nghiệp cần:
Nếu chưa chắc chắn về khả năng tương thích, nên gửi ảnh và kích thước thực tế của cơ cấu cần khóa để xác nhận trước khi đặt hàng.
Xác định vị trí ECL23 có thể lắp mà không ảnh hưởng đến thao tác bình thường.
Kiểm tra kích thước và vị trí lỗ.
Đảm bảo kích thước thân 82 × 55,7 × 14,7 mm phù hợp với không gian lắp đặt.
Sử dụng vít hoặc keo 3M tùy theo bề mặt và yêu cầu.
Sau khi lắp, đảm bảo thiết bị khóa giữ được cơ cấu ở trạng thái cần kiểm soát.
Đảm bảo ổ khóa LOTO tương thích với lỗ khóa 7 mm.
PROLOCKEY ECL23 là thiết bị hỗ trợ Lockout/Tagout, không thay thế toàn bộ quy trình an toàn điện.
Trước khi bảo trì cần thực hiện đầy đủ:
Không sử dụng ECL23 như một thiết bị cho phép thao tác trực tiếp trên mạch điện đang mang điện.
Việc lắp đặt phải đảm bảo thiết bị được cố định chắc chắn và phù hợp với cơ cấu thực tế.
PROLOCKEY ECL23 là giải pháp khóa điện hướng đến những ứng dụng mà thiết bị LOTO tiêu chuẩn khó đáp ứng, đặc biệt là cửa tủ điện, lỗ tay cầm điện và tủ điện hạ thế dạng ngăn kéo.
Thiết kế điều chỉnh, thân ABS, màu vàng – đen, lỗ khóa 7 mm, phạm vi nhiệt độ -20°C đến +90°C và hai phương án cố định bằng vít hoặc băng keo 3M hai mặt giúp ECL23 phù hợp với nhiều môi trường công nghiệp.
Đặc biệt, khả năng thiết kế hình dạng khóa theo yêu cầu giúp sản phẩm có thể được nghiên cứu cho những cơ cấu điện không tiêu chuẩn hoặc tủ điện được chế tạo riêng.
PROLOCKEY ECL23 – Khóa cách ly điện công nghiệp điều chỉnh, giải pháp khóa cửa tủ điện, lỗ tay cầm và tủ điện hạ thế trong hệ thống Lockout/Tagout.
