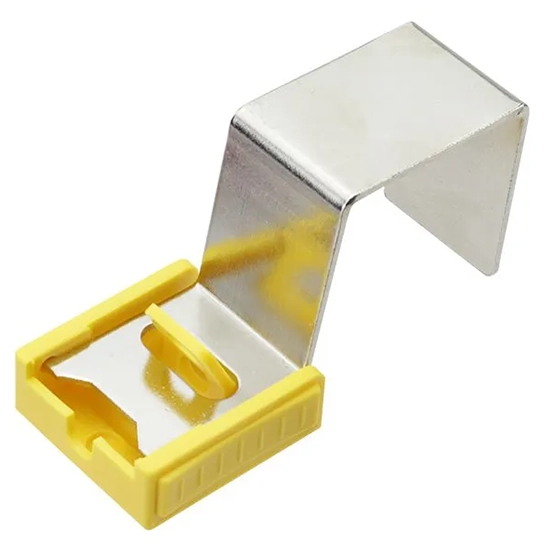

PROLOCKEY ECL08 là khóa cách ly điện đa năng dùng cho dao cách ly, tay cầm công tắc cửa tủ điện và thiết bị điện không tiêu chuẩn. Thân ABS750, thép Q235 mạ chrome, cố định bằng keo 3M hoặc vít.
Khóa điện công nghiệp đa năng PROLOCKEY ECL
PROLOCKEY ECL08 là thiết bị khóa cách ly điện công nghiệp đa năng (Multi-Functional Industrial Electrical Lockout) được thiết kế để hỗ trợ khóa dao cách ly, tay cầm công tắc trên cửa tủ điện và các cơ cấu đóng/cắt điện không tiêu chuẩn.
Sản phẩm thuộc dòng khóa điện đa năng PROLOCKEY, hướng đến các ứng dụng Lockout/Tagout (LOTO) trong nhà máy, xưởng sản xuất, tủ phân phối điện, tủ điều khiển và hệ thống điện công nghiệp. ECL08 sử dụng thân khóa bằng nhựa kỹ thuật ABS750, kết hợp với bộ phận khóa bằng thép mạ chrome, tạo nên thiết kế có độ bền, khả năng cách điện của phần thân và tính linh hoạt cao khi triển khai trên nhiều loại cơ cấu điện.
Một điểm nổi bật của ECL08 là khả năng hỗ trợ khóa các thiết bị điện không theo tiêu chuẩn hoặc các cơ cấu phân phối điện có hình dạng đặc thù. Đế khóa có thể được cố định bằng keo 3M hai mặt hoặc vít, đồng thời nhà sản xuất có thể thiết kế hình dạng khóa theo yêu cầu cụ thể của khách hàng.
Với kích thước đế 45,5 × 45 × 17 mm, trọng lượng tịnh khoảng 0,107 kg và phạm vi nhiệt độ sử dụng được công bố từ -20°C đến +90°C, PROLOCKEY ECL08 là giải pháp phù hợp cho các doanh nghiệp cần triển khai hệ thống khóa cách ly điện linh hoạt trên nhiều thiết bị khác nhau.
PROLOCKEY ECL08 là khóa cách ly điện đa năng dùng để hỗ trợ khóa và kiểm soát các cơ cấu đóng/cắt điện trong quá trình bảo trì, sửa chữa, kiểm tra và bảo dưỡng.
Theo thông tin sản phẩm, ECL08 được thiết kế đặc biệt cho:
Trong thực tế công nghiệp, không phải mọi tủ điện đều sử dụng các loại công tắc có kích thước và hình dạng tiêu chuẩn. Nhiều hệ thống điện được thiết kế riêng cho từng dây chuyền hoặc từng loại máy móc.
Điều này khiến việc lựa chọn thiết bị LOTO trở nên khó khăn nếu chỉ sử dụng các loại khóa tiêu chuẩn.
ECL08 được phát triển để giải quyết nhóm ứng dụng này, cho phép thiết lập phương án khóa phù hợp với nhiều cơ cấu điện đặc thù và có khả năng tùy chỉnh theo yêu cầu.
Một trong những ưu điểm đáng chú ý nhất của PROLOCKEY ECL08 là khả năng sử dụng cho các thiết bị điện không tiêu chuẩn hoặc tủ phân phối điện có cơ cấu đặc biệt.
Thay vì giới hạn trong một loại aptomat hoặc một kiểu công tắc, thiết kế ECL08 cho phép tạo thành một điểm khóa cố định trên khu vực cần kiểm soát.
Điều này đặc biệt hữu ích khi doanh nghiệp có:
Nhờ khả năng tùy chỉnh hình dạng, ECL08 có thể được xem là một giải pháp khóa điện theo ứng dụng, thay vì chỉ là một thiết bị khóa tiêu chuẩn.
Thân khóa PROLOCKEY ECL08 được chế tạo từ nhựa kỹ thuật ABS750.
ABS là loại vật liệu được sử dụng phổ biến trong các sản phẩm công nghiệp nhờ đặc tính:
Theo thông số sản phẩm, phần thân được công bố có tính cách điện.
Đây là đặc điểm có ý nghĩa đối với các thiết bị được sử dụng gần hệ thống điện, bởi phần thân nhựa giúp hạn chế khả năng tạo đường dẫn điện qua chính vật liệu của thiết bị.
Tuy nhiên, khả năng cách điện của sản phẩm không có nghĩa ECL08 có thể được sử dụng như thiết bị bảo vệ chống điện giật hoặc thay thế quy trình cô lập điện chuyên nghiệp. Người sử dụng vẫn phải thực hiện đầy đủ các bước kiểm tra và xác nhận trạng thái không còn năng lượng nguy hiểm trước khi làm việc.
Bộ phận khóa của PROLOCKEY ECL08 được chế tạo từ thép Q235 và xử lý bề mặt mạ chrome theo thông tin kỹ thuật được cung cấp.
Q235 là loại thép kết cấu phổ biến, có đặc tính cơ học phù hợp cho nhiều ứng dụng chế tạo cơ khí.
Việc sử dụng thép cho bộ phận khóa giúp tạo kết cấu chắc chắn, đặc biệt tại khu vực chịu lực trong quá trình cố định cơ cấu điện.
Bề mặt mạ chrome giúp hoàn thiện bề mặt kim loại và hỗ trợ khả năng chống tác động của môi trường trong điều kiện sử dụng thông thường.
Sự kết hợp giữa:
ABS750 + thép Q235 mạ chrome
tạo nên cấu trúc gồm phần thân nhẹ, cách điện và phần khóa có độ cứng cơ học cao.
Dao cách ly là một trong những ứng dụng chính của PROLOCKEY ECL08.
Trong hệ thống điện công nghiệp, dao cách ly thường được sử dụng để thực hiện chức năng cô lập nguồn hoặc phân đoạn mạch điện.
Trong quá trình bảo trì, việc chỉ đưa dao cách ly về trạng thái OFF có thể chưa đủ nếu cơ cấu vẫn có khả năng bị người khác thao tác.
ECL08 được thiết kế để hỗ trợ tạo ra điểm khóa vật lý trên cơ cấu dao cách ly tương thích.
Sau khi lắp thiết bị khóa, có thể sử dụng ổ khóa an toàn LOTO phù hợp để kiểm soát thao tác.
Điều này giúp người phụ trách bảo trì dễ dàng nhận biết rằng cơ cấu đã được áp dụng biện pháp khóa.
Một ứng dụng khác của ECL08 là khóa tay cầm công tắc trên cửa tủ điện.
Nhiều tủ điện công nghiệp có tay cầm hoặc cơ cấu điều khiển được bố trí trực tiếp trên cửa tủ. Những cơ cấu này có thể được sử dụng để đóng/cắt hoặc điều khiển trạng thái của thiết bị bên trong.
Trong quá trình bảo trì, việc kiểm soát tay cầm bên ngoài tủ là một yếu tố quan trọng.
ECL08 có thể được thiết lập như một điểm khóa cho những cơ cấu phù hợp, giúp:
Đây là điểm khác biệt quan trọng của PROLOCKEY ECL08.
Các thiết bị khóa điện thông thường thường được thiết kế cho một nhóm công tắc có kích thước cụ thể. Trong khi đó, ECL08 hướng đến khả năng tùy chỉnh.
Nhà sản xuất cho biết có thể:
Thiết kế các hình dạng khóa khác nhau theo yêu cầu của khách hàng.
Điều này mở ra khả năng ứng dụng ECL08 trong các dự án cần:
Đối với các dự án công nghiệp số lượng lớn, doanh nghiệp có thể cung cấp bản vẽ, hình ảnh và kích thước cơ cấu cần khóa để xác định phương án thiết kế phù hợp.

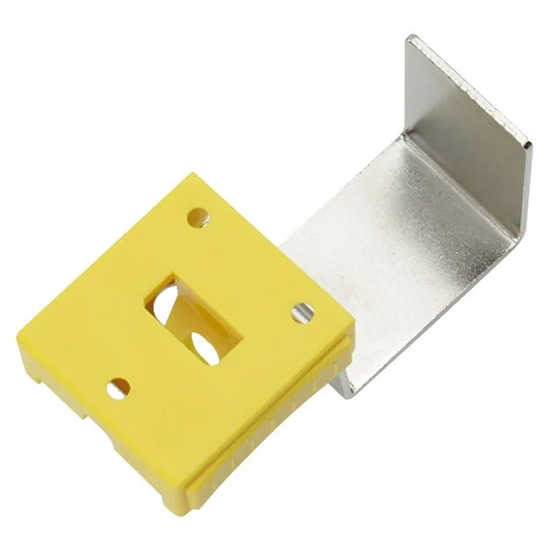

PROLOCKEY ECL08 hỗ trợ hai phương án cố định chính:
Phương án này phù hợp với các trường hợp không muốn khoan hoặc thay đổi kết cấu của tủ điện.
Keo hai mặt giúp việc lắp đặt nhanh chóng và thuận tiện.
Trước khi lắp, bề mặt cần được làm sạch, khô và không có dầu mỡ hoặc bụi bẩn.
Phương án bắt vít phù hợp với những vị trí yêu cầu cố định chắc chắn hoặc có thể gia công điểm bắt vít.
Đây có thể là lựa chọn phù hợp cho các khu vực sử dụng thiết bị thường xuyên hoặc môi trường có rung động.
Việc lựa chọn phương pháp cố định cần dựa trên điều kiện thực tế của tủ điện và yêu cầu an toàn.
Một trong những ưu điểm nổi bật của PROLOCKEY ECL08 là khả năng thiết kế hình dạng khóa theo yêu cầu khách hàng.
Đây là tính năng đặc biệt hữu ích trong lĩnh vực PPE công nghiệp, thiết bị LOTO và an toàn máy móc, bởi mỗi nhà máy có thể sở hữu những loại tủ điện và cơ cấu điều khiển khác nhau.
Đối với các ứng dụng đặc biệt, doanh nghiệp có thể chuẩn bị:
Những thông tin này giúp xác định phương án khóa phù hợp hơn trước khi sản xuất hoặc đặt hàng theo yêu cầu.
Lockout/Tagout (LOTO) là hệ thống kiểm soát năng lượng nguy hiểm trong quá trình bảo trì và sửa chữa.
ECL08 có thể được sử dụng trong bước khóa cơ cấu cô lập năng lượng, đặc biệt đối với những thiết bị điện không có điểm khóa tiêu chuẩn.
Một quy trình tổng quát có thể bao gồm:
Xác định tất cả nguồn điện và năng lượng liên quan đến thiết bị.
Đưa máy móc hoặc hệ thống về trạng thái dừng theo quy trình vận hành.
Thực hiện cô lập nguồn bằng dao cách ly hoặc thiết bị đóng/cắt phù hợp.
Cố định ECL08 vào vị trí phù hợp trên dao cách ly hoặc tay cầm công tắc.
Sử dụng ổ khóa LOTO tương thích để giữ thiết bị ở trạng thái khóa.
Sử dụng thẻ Tagout theo quy trình của doanh nghiệp.
Kiểm tra và xác nhận thiết bị đã được cô lập trước khi tiến hành bảo trì.
Sau khi công việc hoàn tất, thực hiện quy trình tháo khóa và khôi phục nguồn theo quy định.
ECL08 đặc biệt phù hợp với những thiết bị điện không có sẵn thiết bị khóa tiêu chuẩn.
Nhà sản xuất có khả năng thiết kế hình dạng khóa khác nhau theo yêu cầu ứng dụng.
Phần thân được chế tạo từ nhựa kỹ thuật ABS750 và có đặc tính cách điện theo thông tin sản phẩm.
Thép Q235 mạ chrome tạo kết cấu cơ khí chắc chắn.
Có thể sử dụng keo 3M hai mặt hoặc vít.
Sản phẩm được công bố sử dụng trong khoảng -20°C đến +90°C.

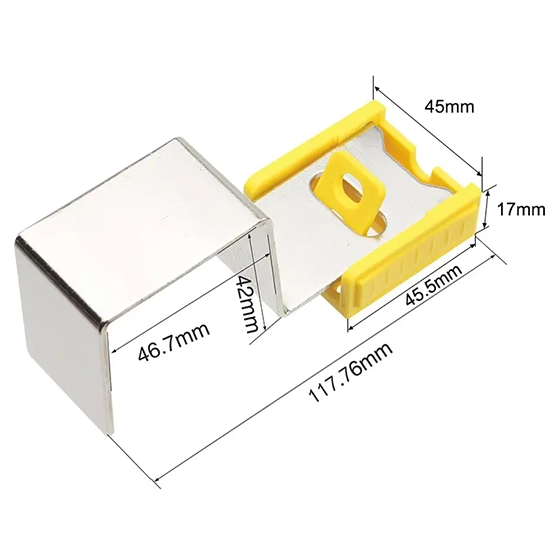

Đế có kích thước chỉ 45,5 × 45 × 17 mm, thuận tiện cho việc bố trí trên tủ điện.
Khối lượng tịnh khoảng 0,107 kg, thuận tiện cho vận chuyển, lưu kho và thao tác.
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | PROLOCKEY |
| Model | ECL08 |
| Tên sản phẩm | Khóa cách ly điện công nghiệp đa năng |
| Tên tiếng Anh | Multi-Functional Industrial Electrical Lockout |
| Tên tiếng Trung | 多用途工业电气锁 |
| Ứng dụng chính | Khóa dao cách ly, tay cầm công tắc cửa tủ điện |
| Vật liệu thân | Nhựa kỹ thuật ABS750 |
| Vật liệu bộ phận khóa | Thép Q235 mạ chrome |
| Tính cách điện của thân | Có |
| Màu sắc | Vàng |
| Nhiệt độ sử dụng | -20°C đến +90°C |
| Kích thước đế | 45,5 × 45 × 17 mm |
| Khối lượng tịnh | 0,107 kg |
| Phương pháp cố định | Keo 3M hai mặt hoặc vít |
| Khả năng tùy chỉnh | Có thể thiết kế hình dạng khóa theo yêu cầu |
Dòng PROLOCKEY ECL được phát triển với nhiều cấu hình để đáp ứng các dạng cơ cấu điện khác nhau.
| Model | Tổng chiều dài | Ứng dụng tham khảo |
|---|---|---|
| ECL01 | 87,5 mm | Cơ cấu công tắc điện tương thích |
| ECL02 | 92,5 mm | Cơ cấu công tắc điện tương thích |
| ECL03 | 92,5 mm | Cơ cấu công tắc điện tương thích |
| ECL04 | 45,5 mm | Tay cầm/cơ cấu chuyển mạch tương thích |
| ECL05 | 103 mm | Dao cách ly, công tắc tay cầm |
| ECL06 | 120 mm | Nút nhấn, lỗ khóa tủ phân phối |
| ECL07 | 90 mm | Tay gạt tủ điện, công tắc xoay |
| ECL08 | Theo cấu hình thiết kế | Dao cách ly, tay cầm công tắc cửa tủ điện, cơ cấu không tiêu chuẩn |
Điểm khác biệt đáng chú ý của ECL08 là thông tin sản phẩm tập trung vào khả năng tùy chỉnh hình dạng khóa, thay vì chỉ cung cấp một kích thước cố định.
Do đó, ECL08 đặc biệt phù hợp với các dự án cần giải pháp LOTO theo thiết bị thực tế.
Sử dụng cho các tủ điện, dao cách ly và tay cầm công tắc trong dây chuyền sản xuất.
Phù hợp với hệ thống máy công cụ, tủ điều khiển và thiết bị điện chuyên dụng.
Có thể triển khai tại các khu vực có nhiều loại tủ điện khác nhau.
Hỗ trợ chương trình LOTO tại các khu vực bảo trì máy móc.
Có thể sử dụng cho các hệ thống điện cần thiết lập điểm khóa riêng.
Phù hợp với các cơ cấu dao cách ly và tay cầm tương thích.
ECL08 là lựa chọn đáng cân nhắc khi đội bảo trì cần xử lý các thiết bị điện không có sẵn khóa LOTO tiêu chuẩn.
ECL08 đặc biệt phù hợp trong những trường hợp doanh nghiệp gặp một hoặc nhiều vấn đề sau:
Trong những trường hợp này, khả năng tùy chỉnh hình dạng khóa theo yêu cầu của ECL08 có thể mang lại lợi thế đáng kể.
Trước khi đặt hàng ECL08, nên khảo sát trực tiếp cơ cấu cần khóa.
Kiểm tra kích thước tay gạt, khoảng cách đến bề mặt tủ và hướng chuyển động.
Kiểm tra vị trí tay cầm, khoảng cách giữa tay cầm và cửa tủ cũng như vị trí có thể cố định đế.
Nên cung cấp hình ảnh, kích thước hoặc bản vẽ của cơ cấu cần khóa để nhà sản xuất xác định phương án thiết kế.
Nên thực hiện kiểm tra mẫu trước khi triển khai toàn bộ để xác nhận độ tương thích.
PROLOCKEY ECL08 là thiết bị hỗ trợ khóa cách ly, không phải thiết bị thay thế cho quy trình an toàn điện.
Người sử dụng cần:
Đặc biệt, khả năng cách điện của phần thân ABS không đồng nghĩa với việc sản phẩm được phép tiếp xúc trực tiếp với nguồn điện đang mang điện. Việc lắp đặt và thao tác phải được thực hiện trong điều kiện an toàn phù hợp.
Trong thực tế triển khai LOTO, một trong những khó khăn phổ biến là không tìm được thiết bị khóa tiêu chuẩn phù hợp với cơ cấu điện hiện hữu.
PROLOCKEY ECL08 giải quyết vấn đề này bằng thiết kế đa năng và khả năng tùy chỉnh hình dạng khóa theo yêu cầu.
Sự kết hợp giữa thân ABS750, thép Q235 mạ chrome, phương án cố định bằng keo 3M hoặc vít và khả năng thiết kế riêng giúp ECL08 trở thành giải pháp phù hợp cho các ứng dụng khóa điện đặc thù.
Đặc biệt, sản phẩm hướng đến các ứng dụng khóa dao cách ly và tay cầm công tắc trên cửa tủ điện, đồng thời có thể được nghiên cứu tùy chỉnh cho các cơ cấu phân phối điện không tiêu chuẩn.
PROLOCKEY ECL08 – Khóa cách ly điện công nghiệp đa năng, hỗ trợ khóa dao cách ly, tay cầm công tắc cửa tủ điện và các cơ cấu điện đặc thù, với khả năng tùy chỉnh theo yêu cầu thực tế.
| Thông số | Chi tiết |
|---|---|
| Thương hiệu | PROLOCKEY |
| Model | ECL08 |
| Tên sản phẩm | Khóa cách ly điện công nghiệp đa năng |
| Tên tiếng Anh | Multi-Functional Industrial Electrical Lockout |
| Tên tiếng Trung | 多用途工业电气锁 |
| Ứng dụng chính | Khóa dao cách ly, tay cầm công tắc cửa tủ điện |
| Vật liệu thân | Nhựa kỹ thuật ABS750 |
| Vật liệu bộ phận khóa | Thép Q235 mạ chrome |
| Tính cách điện của thân | Có |
| Màu sắc | Vàng |
| Nhiệt độ sử dụng | -20°C đến +90°C |
| Kích thước đế | 45,5 × 45 × 17 mm |
| Khối lượng tịnh | 0,107 kg |
| Phương pháp cố định | Keo 3M hai mặt hoặc vít |
| Khả năng tùy chỉnh | Có thể thiết kế hình dạng khóa theo yêu cầu |
