Thiết bị an toàn trạm biến áp 11kV–36kV: Phân loại, lựa chọn và ứng dụng thực tế

Thiết bị an toàn trạm biến áp 11kV–36kV không chỉ là các loại PPE cá nhân. Một hệ thống an toàn hoàn chỉnh cần kết hợp nhiều lớp kiểm soát: bảo vệ cá nhân, xác minh điện áp, dụng cụ thao tác cách điện, tiếp địa và ngắn mạch tạm thời, kiểm soát khu vực, thiết bị cứu hộ và quản lý kiểm tra – bảo quản.

Đối với trạm phân phối 11kV, 22kV, 24kV hoặc các hệ thống 33kV–36kV, việc lựa chọn thiết bị cần dựa trên điện áp làm việc, cấu hình thiết bị, điểm tiếp cận, khoảng cách thao tác, dòng sự cố khả dụng, thời gian cắt sự cố, điều kiện môi trường và quy trình an toàn của từng đơn vị.

Vì vậy, thay vì xây dựng một “bộ thiết bị an toàn” giống nhau cho mọi trạm, nên xây dựng ma trận thiết bị theo công việc và khu vực rủi ro.

1. Vì sao trạm biến áp 11kV–36kV cần hệ thống thiết bị an toàn chuyên dụng?

Trạm biến áp là nơi tập trung nhiều thiết bị điện có mức năng lượng cao như máy biến áp, thanh cái, máy cắt, dao cách ly, TU/VT, TI/CT, chống sét van, tủ trung thế và hệ thống cáp.

Trong quá trình vận hành, kiểm tra hoặc bảo trì, người lao động có thể phải làm việc gần:

• Phần dẫn điện đang mang điện;
• Thiết bị đóng cắt;
• Thanh cái trung thế;
• Đầu cáp và đầu nối;
• Máy biến áp;
• Mạch điều khiển và bảo vệ;
• Khu vực có điện áp cảm ứng;
• Các điểm có nguy cơ điện áp ngược hoặc nguồn cấp trở lại;
• Khu vực hạn chế tiếp cận hoặc có nguy cơ cháy.

Các nguy cơ không chỉ đến từ tiếp xúc trực tiếp với phần mang điện. Một quy trình bảo trì còn phải xem xét khả năng cấp điện ngược, điện áp cảm ứng, điện tích lưu trữ, nhận diện sai mạch, thao tác sai thiết bị đóng cắt hoặc thiết bị bảo vệ không hoạt động như dự kiến.

Do đó, thiết bị an toàn cần được xem như một hệ thống hỗ trợ cho quy trình:

Cô lập nguồn → khóa/kiểm soát nguồn → xác minh trạng thái không điện → tiếp địa/ngắn mạch khi quy trình yêu cầu → kiểm soát khu vực → thực hiện công việc → khôi phục hệ thống theo quy trình.

Thiết bị không thay thế quy trình kỹ thuật, giấy phép công tác hoặc đào tạo người vận hành.

2. Các nhóm thiết bị an toàn chính cho trạm biến áp 11kV–36kV

Một hệ thống thiết bị an toàn trạm biến áp có thể được chia thành 7 nhóm chính.

Điểm quan trọng là mỗi nhóm giải quyết một loại rủi ro khác nhau. Không nên xem một thiết bị có thể thay thế cho thiết bị thuộc nhóm khác.

3. PPE an toàn điện cho trạm biến áp

3.1. Găng tay cách điện

Găng tay cách điện được sử dụng trong các công việc mà người lao động có thể tiếp xúc hoặc đến gần các bộ phận điện theo phạm vi mà loại găng tay được thiết kế.

Khi lựa chọn cần xem xét:

• Cấp điện áp phù hợp;
• Loại AC/DC nếu có yêu cầu;
• Tiêu chuẩn áp dụng;
• Kích thước;
• Ngày kiểm tra/thử nghiệm;
• Tình trạng bề mặt;
• Khả năng tương thích với găng bảo vệ cơ học;
• Điều kiện nhiệt độ và môi trường.

Không nên lựa chọn găng tay chỉ dựa vào thông số “điện áp tối đa” được ghi trên bảng sản phẩm. Hồ sơ kỹ thuật cần xác định rõ cấp găng, phương pháp thử và phạm vi sử dụng.

3.2. Ủng và giày cách điện

Ủng cách điện có thể được sử dụng trong những ứng dụng yêu cầu kiểm soát đường dẫn điện qua cơ thể và điều kiện tiếp xúc với mặt đất.

Cần kiểm tra:

• Cấp cách điện;
• Tiêu chuẩn;
• Điện áp thử;
• Tình trạng đế;
• Vết cắt, thủng hoặc lão hóa;
• Môi trường nước, dầu, bụi và hóa chất;
• Chu kỳ kiểm tra theo quy định áp dụng.

3.3. PPE chống hồ quang

Trong khu vực có nguy cơ hồ quang điện, PPE có thể bao gồm:

• Quần áo chống hồ quang;
• Mặt nạ bảo vệ;
• Mũ bảo hộ;
• Kính bảo hộ;
• Găng tay phù hợp;
• Bảo vệ tai;
• Giày/ủng phù hợp.

Việc lựa chọn PPE chống hồ quang phải dựa trên đánh giá nguy cơ hồ quang của hệ thống và yêu cầu của quy trình, thay vì mặc định một bộ PPE giống nhau cho tất cả trạm 11kV–36kV.

4. Thiết bị phát hiện và xác minh điện áp

Voltage detector là một trong những thiết bị quan trọng trong quá trình xác minh trạng thái điện của thiết bị trước khi thực hiện công việc.

Một sai lầm phổ biến là coi việc máy cắt ở trạng thái OFF hoặc dao cách ly ở vị trí mở là đủ để kết luận thiết bị không còn điện.

Trong thực tế cần xem xét:

• Nhận diện đúng mạch;
• Cô lập tất cả nguồn liên quan;
• Khả năng cấp điện ngược;
• Điện áp cảm ứng;
• Điện tích lưu trữ;
• Điểm đo phù hợp;
• Loại detector;
• Khoảng điện áp;
• AC hoặc DC;
• Phương pháp tiếp xúc/không tiếp xúc;
• Phương pháp kiểm tra hoạt động của detector.

Quy trình xác minh điện áp

Một logic thường được sử dụng trong quy trình an toàn là:

Kiểm tra detector → kiểm tra đối tượng cần xác minh → kiểm tra lại detector.

Điều này thường được gọi là nguyên tắc live–dead–live, nhưng cách triển khai cụ thể phải tuân thủ quy trình của đơn vị vận hành và loại thiết bị được sử dụng.

Detector cũng cần được kiểm tra tình trạng trước khi sử dụng và bảo quản đúng cách sau khi sử dụng.

Lưu ý: thiết bị phát hiện điện áp và bộ tiếp địa di động có chức năng khác nhau. Không sử dụng bộ tiếp địa thay cho bước xác minh trạng thái không điện.

5. Sào cách điện và dụng cụ thao tác trung thế

Đối với trạm 11kV–36kV, khoảng cách giữa người vận hành và thiết bị điện là một yếu tố quan trọng.

Các loại dụng cụ có thể bao gồm:

• Sào cách điện;
• Hot stick;
• Sào thao tác;
• Sào đóng cắt;
• Sào cứu hộ;
• Dụng cụ chuyên dụng theo đầu thao tác.

Khi lựa chọn cần kiểm tra:

Sào cách điện không phải là bộ tiếp địa. Nếu sào được sử dụng để thao tác kẹp tiếp địa, cần xem xét toàn bộ cấu hình của bộ tiếp địa và phương pháp lắp đặt theo quy trình.

6. Bộ tiếp địa và ngắn mạch tạm thời

Portable Earthing & Short-Circuiting Equipment được sử dụng trong các công việc mà quy trình yêu cầu thiết lập tiếp địa và/hoặc ngắn mạch tạm thời sau khi hệ thống đã được cô lập và xác minh theo quy định.

Một bộ điển hình có thể bao gồm:

• Cáp tiếp địa mềm;
• Kẹp pha/kẹp dây dẫn;
• Kẹp tiếp địa;
• Sào lắp đặt;
• Đầu nối;
• Túi hoặc hộp chứa;
• Nhãn nhận dạng;
• Hồ sơ kiểm tra.

Không chọn bộ tiếp địa chỉ theo điện áp

Đây là điểm đặc biệt quan trọng đối với trạm 11kV–36kV.

Việc lựa chọn cần xem xét đồng thời:

• Điện áp hệ thống;
• Dòng sự cố khả dụng;
• Thời gian cắt sự cố;
• Tiết diện và cấu tạo cáp;
• Chiều dài cáp;
• Điểm kết nối;
• Kiểu kẹp;
• Cấu hình pha;
• Phương pháp lắp đặt;
• Vị trí người lao động;
• Điều kiện cơ học và môi trường.

Một bộ tiếp địa có thể phù hợp về điện áp nhưng vẫn không phù hợp với dòng sự cố hoặc cấu hình kết nối thực tế.

7. Chiều dài cáp tiếp địa: không phải càng dài càng tốt

Chiều dài cáp cần đủ để kết nối các điểm theo layout được phê duyệt nhưng không nên dư thừa không cần thiết.

Cáp quá dài có thể làm tăng:

• Khối lượng phải thao tác;
• Độ võng;
• Khả năng vướng vào thiết bị;
• Nguy cơ mài mòn;
• Khó khăn khi kiểm tra;
• Khó khăn khi đóng gói;
• Khả năng bố trí dây không tối ưu.

Trong điều kiện sự cố, đặc tính điện của cáp phải được đánh giá cùng với dòng sự cố và thời gian tồn tại sự cố, chứ không chỉ nhìn vào tiết diện hoặc chiều dài riêng lẻ.

Bảng định hướng lựa chọn

8. Thảm cách điện cho khu vực tủ và thiết bị đóng cắt

Thảm cách điện thường được bố trí tại:

• Phía trước tủ trung thế;
• Khu vực thao tác đóng cắt;
• Phòng switchgear;
• Khu vực bảng điện;
• Một số vị trí thao tác được quy định trong thiết kế hoặc đánh giá rủi ro.

Thảm không thay thế cho PPE hoặc quy trình an toàn điện.

Khi lựa chọn cần xem xét:

• Tiêu chuẩn;
• Cấp điện áp;
• Chiều dày;
• Kích thước;
• Bề mặt;
• Khả năng chống trượt;
• Khả năng chịu dầu/hóa chất nếu cần;
• Điều kiện nhiệt độ;
• Tình trạng sau thời gian sử dụng.

Thảm cần được kiểm tra thường xuyên để phát hiện:

• Vết cắt;
• Rách;
• Phồng;
• Biến dạng;
• Nhiễm dầu;
• Bám kim loại;
• Lão hóa vật liệu.

9. Thiết bị cứu hộ điện

Trong tình huống khẩn cấp, thời gian tiếp cận người bị nạn có thể ảnh hưởng đáng kể đến khả năng xử lý sự cố.

Một khu vực trạm có thể bố trí:

• Sào cứu hộ cách điện;
• Móc cứu hộ;
• Bộ sơ cứu;
• Thiết bị chữa cháy phù hợp;
• Thiết bị liên lạc khẩn cấp;
• Sơ đồ thoát hiểm;
• Đèn sự cố;
• Thiết bị hỗ trợ sơ tán.

Thiết bị cứu hộ cần được đặt tại vị trí dễ nhìn, dễ tiếp cận và không bị khóa cùng khu vực có nguy cơ bị cô lập trong sự cố.

Quan trọng hơn, nhân viên phải được đào tạo để biết:

1. Khi nào được tiếp cận;
2. Cách cô lập nguồn;
3. Cách sử dụng thiết bị cứu hộ;
4. Khi nào cần gọi lực lượng ứng cứu;
5. Cách phối hợp với người phụ trách hiện trường.

10. Phân vùng an toàn trong trạm biến áp

Thiết bị an toàn nên được bố trí theo khu vực thay vì tập trung toàn bộ vào một kho.

10.1. Khu vực thanh cái và switchgear

Các rủi ro chính:

• Hồ quang;
• Tiếp xúc với phần mang điện;
• Thao tác đóng cắt;
• Khoảng cách tiếp cận không phù hợp.

Thiết bị có thể bao gồm:

• PPE;
• Voltage detector;
• Sào cách điện;
• Thảm cách điện;
• Bộ tiếp địa;
• Biển cảnh báo;
• Rào chắn.

10.2. Khu vực máy biến áp

Cần xem xét:

• Thiết bị điện cao năng lượng;
• Nguy cơ hồ quang;
• Dầu cách điện;
• Nguy cơ cháy;
• Khu vực hạn chế tiếp cận.

Có thể bố trí:

• Thiết bị phát hiện điện áp;
• PPE;
• Thiết bị cứu hộ;
• Thiết bị chữa cháy;
• Rào chắn;
• Biển báo;
• Thiết bị kiểm soát tiếp cận.

10.3. Phòng điều khiển và bảo vệ

Mặc dù nhiều mạch trong phòng điều khiển có điện áp thấp hơn mạch lực, vẫn cần kiểm soát:

• Nguồn DC điều khiển;
• Mạch nhị thứ;
• Nguồn AC phụ trợ;
• Tín hiệu điều khiển;
• LOTO;
• Trạng thái thiết bị.

Thiết bị có thể bao gồm:

• Dụng cụ cách điện;
• Bộ LOTO;
• Biển cảnh báo;
• PPE phù hợp;
• Thiết bị kiểm tra;
• Hồ sơ và sơ đồ mạch.

10.4. Lối đi và khu vực giới hạn

Đây là nơi cần đặc biệt chú ý đến kiểm soát trực quan.

Có thể sử dụng:

• Rào chắn;
• Cọc cảnh báo;

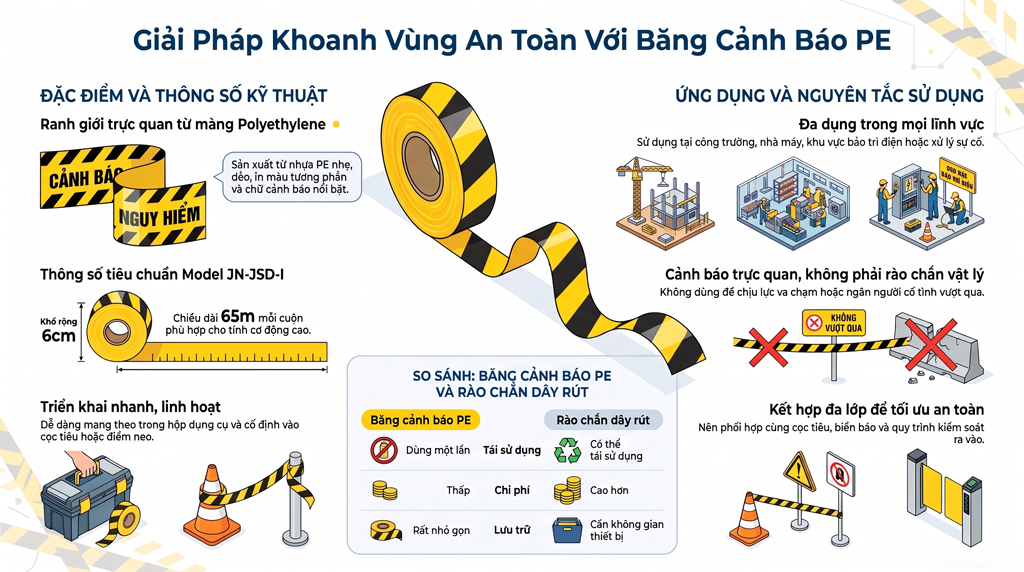

• Dây cảnh báo;
• Biển nguy hiểm;
• Biển chỉ dẫn;
• Đánh dấu nền;
• Đèn chiếu sáng;
• Sơ đồ thoát hiểm.

Mục tiêu là giúp người lao động nhận biết nhanh:

Khu vực được phép → khu vực hạn chế → khu vực nguy hiểm → lối thoát.

11. Ma trận thiết bị an toàn theo khu vực

12. So sánh các nhóm thiết bị an toàn trạm biến áp

13. Thiết bị an toàn cho trạm 11kV, 22kV và 33kV–36kV có giống nhau không?

Không nên mặc định giống nhau.

Điện áp danh định chỉ là một trong các biến số lựa chọn.

Ví dụ, hai trạm cùng cấp 33kV nhưng có thể khác nhau về:

• Thiết kế switchgear;
• Kiểu đầu cáp;
• Điểm tiếp địa;
• Dòng ngắn mạch;
• Thời gian cắt sự cố;
• Không gian thao tác;
• Thiết bị ngoài trời/trong nhà;
• Phương pháp vận hành;
• Quy trình cô lập;
• Cấu hình nguồn dự phòng.

Do đó, khi lập danh mục thiết bị cho một dự án, nên xây dựng Equipment Selection Matrix theo từng công việc.

14. Ma trận lựa chọn thiết bị cho dự án EPC

Đối với dự án EPC, hồ sơ kỹ thuật có thể xây dựng theo cấu trúc:

15. Hồ sơ kỹ thuật cần yêu cầu khi mua thiết bị

Đối với dự án 11kV–36kV, đặc biệt là dự án EPC, không nên chỉ yêu cầu báo giá và catalogue.

Một Technical Submittal Package có thể bao gồm:

1. Datasheet;
2. Catalogue;
3. Bản vẽ kích thước;
4. Vật liệu;
5. Tiêu chuẩn áp dụng;
6. Chứng chỉ phù hợp;
7. Test report;
8. Hướng dẫn sử dụng;
9. Hướng dẫn kiểm tra;
10. Danh mục phụ kiện;
11. Mã sản phẩm;
12. Nhãn nhận dạng;
13. Điều kiện bảo quản;
14. Thời hạn kiểm tra/thử nghiệm nếu áp dụng;
15. Deviation list;
16. Compliance Matrix.

Compliance Matrix mẫu

16. Quản lý kiểm tra và bảo quản

Thiết bị an toàn điện không nên được xem là “mua một lần và dùng mãi”.

Một hệ thống quản lý tốt nên có trạng thái rõ ràng:

READY → INSPECTION DUE → QUARANTINE → OUT OF SERVICE

Đặc biệt đối với:

• Găng tay cách điện;
• Ủng cách điện;
• Sào cách điện;
• Voltage detector;
• Bộ tiếp địa;
• Thảm cách điện;
• Thiết bị cứu hộ.

Cần kiểm soát:

• Mã tài sản;
• Ngày mua;
• Ngày đưa vào sử dụng;
• Ngày kiểm tra;
• Người kiểm tra;
• Kết quả;
• Ngày kiểm tra tiếp theo;
• Tình trạng;
• Vị trí lưu trữ.

QR code hoặc RFID có thể được sử dụng để hỗ trợ truy xuất lịch sử thiết bị.

17. Các lỗi thường gặp khi mua thiết bị an toàn trạm

Chỉ lựa chọn theo cấp điện áp

Một bộ tiếp địa 33kV không tự động phù hợp với mọi hệ thống 33kV.

Cần xem xét thêm dòng sự cố, thời gian cắt, điểm kết nối và cấu hình.

Dùng một loại voltage detector cho mọi ứng dụng

Thiết bị phát hiện điện áp cần phù hợp với:

• AC/DC;
• Dải điện áp;
• Điểm kiểm tra;
• Khoảng cách;
• Loại thiết bị;
• Phương pháp xác minh.

Chọn cáp tiếp địa quá dài để “dùng được nhiều nơi”

Cáp cần được xác định từ layout và phương pháp kết nối thực tế.

Chỉ mua PPE mà bỏ qua kiểm soát khu vực

PPE chỉ là một lớp bảo vệ. Rào chắn, biển báo, LOTO, xác minh điện áp và tiếp địa có thể là các thành phần quan trọng của cùng một quy trình.

Không quản lý ngày kiểm tra

Thiết bị tồn tại trong kho không có nghĩa là thiết bị sẵn sàng sử dụng.

18. Danh mục tham khảo cho trạm 11kV–36kV

Một danh mục có thể được xây dựng theo các nhóm sau:

PPE

• Găng tay cách điện;
• Găng bảo vệ cơ học;
• Ủng/giày phù hợp;
• Mũ bảo hộ;
• Kính bảo hộ;
• Mặt nạ chống hồ quang;
• Quần áo chống hồ quang;
• Bảo vệ thính giác.

Xác minh điện áp

• Voltage detector;
• Voltage indicator;
• Thiết bị kiểm tra chức năng/proving device khi phù hợp;
• Phụ kiện nối với sào thao tác.

Thao tác cách điện

• Sào cách điện;
• Hot stick;
• Sào thao tác;
• Sào cứu hộ;
• Dụng cụ chuyên dụng.

Tiếp địa

• Bộ tiếp địa di động;
• Cáp tiếp địa;
• Kẹp pha;
• Kẹp tiếp địa;
• Sào lắp đặt;
• Phụ kiện ngắn mạch.

Kiểm soát khu vực

• Thảm cách điện;
• Cọc cảnh báo;
• Dây cảnh báo;
• Rào chắn di động;
• Biển báo;
• Biển nhận diện khu vực.

Ứng phó khẩn cấp

• Móc cứu hộ;
• Sào cứu hộ;
• Bộ sơ cứu;
• Thiết bị chữa cháy phù hợp;
• Đèn sự cố;
• Sơ đồ thoát hiểm.

Lưu trữ

• Tủ dụng cụ;
• Giá treo sào;
• Hộp/bag tiếp địa;
• Giá lưu trữ PPE;
• Hệ thống nhận dạng QR/RFID nếu cần.

19. Bảng kiểm trước khi đưa thiết bị vào sử dụng

20. Cấu hình thiết bị theo công việc

21. FAQ – Câu hỏi thường gặp

Trạm 11kV có cần thiết bị an toàn giống trạm 33kV không?

Không nhất thiết. Cấu hình thiết bị phải dựa trên điện áp, thiết kế trạm, thiết bị điện, dòng sự cố, quy trình vận hành, phương pháp bảo trì và đánh giá rủi ro.

Trạm 33kV cần những thiết bị an toàn nào?

Một cấu hình thường có thể bao gồm PPE, voltage detector, sào cách điện, bộ tiếp địa di động, thảm cách điện, thiết bị cứu hộ, rào chắn và biển cảnh báo. Danh mục chính xác phải được xác định theo từng công việc.

Có thể dùng một bộ tiếp địa cho nhiều trạm không?

Có thể nếu bộ thiết bị đáp ứng đầy đủ yêu cầu của các ứng dụng tương ứng. Cần kiểm tra dòng sự cố, thời gian cắt, kiểu kẹp, chiều dài cáp, điểm kết nối và quy trình của từng trạm.

Voltage detector có thay thế quy trình LOTO không?

Không. Voltage detector hỗ trợ xác minh trạng thái điện theo quy trình. LOTO và các biện pháp cô lập nguồn có chức năng kiểm soát nguồn năng lượng và quyền thao tác.

Bộ tiếp địa có thay thế voltage detector không?

Không. Hai thiết bị có chức năng khác nhau. Việc xác minh trạng thái không điện phải được thực hiện bằng thiết bị và phương pháp phù hợp trước khi tiếp địa theo quy trình.

Thảm cách điện có thay thế găng tay cách điện không?

Không. Thảm và găng tay tạo ra các lớp kiểm soát khác nhau và không mặc nhiên thay thế cho nhau.

Có thể thiết kế một bộ thiết bị an toàn dùng chung cho toàn bộ trạm không?

Có thể xây dựng bộ thiết bị dùng chung ở cấp trạm, nhưng nên bổ sung các bộ chuyên dụng theo từng khu vực và công việc. Cách tiếp cận này giúp tránh tình trạng thiếu thiết bị tại điểm làm việc hoặc sử dụng một cấu hình không phù hợp với ứng dụng cụ thể.

22. Thiết bị an toàn trạm biến áp tại TATEKSAFE

TATEKSAFE có thể xây dựng danh mục thiết bị an toàn trạm biến áp theo điện áp – khu vực – công việc – rủi ro – yêu cầu hồ sơ kỹ thuật, thay vì chỉ cung cấp từng sản phẩm riêng lẻ.

Các nhóm giải pháp có thể tham khảo gồm:

• Thảm cách điện: sử dụng tại khu vực tủ điện, switchgear và vị trí thao tác phù hợp;
• PPE cách điện: găng tay, ủng, tay áo và các phụ kiện bảo vệ;
• Thiết bị phát hiện điện áp: phục vụ quá trình xác minh điện áp theo quy trình;
• Bộ tiếp địa di động: cáp, kẹp, sào và phụ kiện tiếp địa/ngắn mạch;
• Sào cách điện và dụng cụ thao tác: hỗ trợ thao tác ở khoảng cách phù hợp;
• Thiết bị cứu hộ: sào cứu hộ, móc cứu hộ và bộ ứng phó;
• Rào chắn và biển cảnh báo: phân vùng và kiểm soát tiếp cận;
• Tủ lưu trữ: quản lý, bảo quản và truy xuất thiết bị an toàn.

Đối với dự án EPC, nhà thầu điện, chủ đầu tư hoặc đơn vị vận hành, cấu hình có thể được lập thành BOM + Technical Data Sheet + Compliance Matrix + Test/Certificate Package theo yêu cầu của dự án.

23. Kết luận

Thiết bị an toàn cho trạm biến áp 11kV–36kV nên được xem là một hệ thống nhiều lớp thay vì một danh sách PPE đơn lẻ.

Một cấu hình hợp lý thường phải kết hợp:

PPE → Xác minh điện áp → Thao tác cách điện → Tiếp địa/ngắn mạch → Cứu hộ → Phân vùng → Kiểm tra và quản lý thiết bị.

Đặc biệt, khi lựa chọn voltage detector, sào cách điện hoặc bộ tiếp địa di động, không nên chỉ dựa trên cấp điện áp. Các yếu tố như điểm kết nối, AC/DC, dòng sự cố khả dụng, thời gian cắt sự cố, chiều dài cáp, kiểu kẹp, khoảng cách thao tác và quy trình tại hiện trường có thể quyết định cấu hình phù hợp.

Đối với các dự án trạm 11kV, 22kV, 33kV và 36kV, cách tiếp cận hiệu quả là xây dựng ma trận thiết bị theo công việc và khu vực, sau đó kiểm tra từng sản phẩm bằng datasheet, bản vẽ, tiêu chuẩn, test report và các tài liệu kỹ thuật liên quan.

Nguyên tắc quan trọng: thiết bị an toàn chỉ phát huy đúng chức năng khi được lựa chọn đúng ứng dụng, kiểm tra đúng tình trạng, bảo quản đúng cách và sử dụng theo quy trình an toàn được phê duyệt.

TATEKSAFE – Giải pháp thiết bị an toàn điện và kỹ thuật cho trạm biến áp, lưới điện và công trình công nghiệp.
