Earthing và Grounding là gì? Phân biệt tiếp địa bảo vệ và nối đất hệ thống điện

Trong các dự án điện, hai thuật ngữ Earthing và Grounding xuất hiện rất thường xuyên trong bản vẽ, tiêu chuẩn, hồ sơ kỹ thuật, tài liệu nhà sản xuất và hồ sơ đấu thầu.

Trong nhiều trường hợp, hai từ này được sử dụng như những thuật ngữ tương đương. Tuy nhiên, khi xây dựng hồ sơ kỹ thuật cho hệ thống điện, việc phân biệt tiếp địa bảo vệ, nối đất hệ thống và tiếp địa tạm thời vẫn rất quan trọng.

Đặc biệt đối với các dự án điện lực, trạm biến áp, đường dây, nhà máy công nghiệp và EPC, nếu chỉ ghi chung chung "grounding" hoặc "earthing" mà không xác định chức năng, có thể dẫn đến cách hiểu khác nhau giữa chủ đầu tư, tư vấn, nhà thầu và nhà cung cấp.

Có thể hiểu đơn giản:

• Protective earthing / equipment grounding: kết nối các phần kim loại có thể chạm vào với hệ thống đất để kiểm soát điện áp chạm và hỗ trợ bảo vệ con người.
• System earthing / system grounding: kết nối một điểm hoặc bộ phận xác định của hệ thống điện, chẳng hạn điểm trung tính của máy biến áp hoặc máy phát, với đất nhằm xác lập đặc tính điện của hệ thống và kiểm soát dòng sự cố.
• Temporary earthing / portable grounding: sử dụng thiết bị tiếp địa di động để tạo kết nối tạm thời với đất trong quá trình bảo trì, sửa chữa hoặc thực hiện công việc theo quy trình an toàn.

Do đó, vấn đề quan trọng không chỉ là "Earthing hay Grounding?", mà là:

Đang nói đến loại kết nối nào, kết nối ở đâu, nhằm mục đích gì và theo tiêu chuẩn/quy trình nào?

1. Earthing và Grounding có giống nhau không?

Câu trả lời phụ thuộc vào ngữ cảnh kỹ thuật và hệ thống tiêu chuẩn đang áp dụng.

Trong nhiều tài liệu quốc tế, đặc biệt trong các hệ thống sử dụng thuật ngữ Anh-Anh, earthing thường được dùng để chỉ việc kết nối một phần của hệ thống điện với đất.

Trong tài liệu Bắc Mỹ, thuật ngữ grounding được sử dụng rất phổ biến và có thể bao gồm cả:

• Protective grounding.
• Equipment grounding.
• System grounding.
• Grounding electrode system.

Vì vậy, không nên tạo ra một quy tắc tuyệt đối rằng:

Earthing = bảo vệ con người
Grounding = bảo vệ hệ thống

Cách diễn đạt này hữu ích để giải thích cho người mới nhưng chưa đủ chính xác để sử dụng làm nguyên tắc duy nhất trong hồ sơ thiết kế.

Trong tài liệu kỹ thuật, cách rõ ràng hơn là dùng các cụm từ:

• Protective earthing – tiếp địa bảo vệ.
• Equipment grounding – nối đất thiết bị.
• System earthing – nối đất hệ thống.
• System grounding – nối đất hệ thống.
• Neutral grounding/earthing – nối đất điểm trung tính.
• Temporary earthing/grounding – tiếp địa tạm thời.
• Portable earthing/grounding – tiếp địa di động.

2. Protective Earthing là gì?

Protective earthing có thể hiểu là việc kết nối các phần dẫn điện để hở hoặc các bộ phận kim loại có thể trở thành điểm nguy hiểm với hệ thống tiếp địa bảo vệ.

Ví dụ:

• Vỏ kim loại của tủ điện.
• Vỏ máy biến áp.
• Vỏ động cơ.
• Kết cấu kim loại.
• Khung thiết bị.
• Tủ điều khiển.
• Một số bộ phận kim loại của hệ thống cáp và thiết bị.

Mục tiêu là kiểm soát điện thế của các phần có thể tiếp xúc và tạo đường dẫn phù hợp cho dòng sự cố để hệ thống bảo vệ có thể thực hiện chức năng theo thiết kế.

Ví dụ

Giả sử lớp cách điện bên trong một động cơ bị hỏng và dây dẫn mang điện tiếp xúc với vỏ kim loại.

Nếu vỏ động cơ không được nối đất phù hợp, điện áp nguy hiểm có thể xuất hiện trên bề mặt vỏ.

Khi có hệ thống tiếp địa bảo vệ phù hợp, dòng sự cố có thể đi theo đường dẫn được thiết kế để hệ thống bảo vệ phát hiện và xử lý sự cố.

Do đó, protective earthing liên quan trực tiếp đến:

• Điện áp chạm.
• Dòng sự cố.
• Thiết bị bảo vệ.
• Liên kết đẳng thế.
• An toàn người vận hành.

3. System Earthing / System Grounding là gì?

System earthing hoặc system grounding liên quan đến cách hệ thống điện được tham chiếu với đất.

Một ví dụ điển hình là điểm trung tính của máy biến áp hoặc máy phát điện.

Tùy cấu hình hệ thống, điểm trung tính có thể được nối đất:

• Trực tiếp.
• Qua điện trở.
• Qua cuộn kháng.
• Qua máy biến áp hoặc thiết bị trung gian.
• Hoặc được thiết kế theo một phương thức khác.

Mục đích của hệ thống nối đất có thể bao gồm:

• Xác định điện thế tham chiếu của hệ thống.
• Kiểm soát đặc tính dòng sự cố chạm đất.
• Hỗ trợ hoạt động của hệ thống bảo vệ.
• Kiểm soát quá điện áp trong những điều kiện nhất định.
• Phối hợp với thiết kế cách điện và thiết bị đóng cắt.

Vì vậy, system grounding là một phần của thiết kế hệ thống điện, chứ không đơn thuần là nối một sợi dây từ thiết bị xuống đất.

4. Earthing và Grounding: So sánh theo chức năng

Điểm cần nhớ:

Hai khái niệm có thể sử dụng cùng một hệ thống đất nhưng không nhất thiết có cùng chức năng.

5. Temporary Earthing / Portable Earthing là gì?

Một khái niệm khác rất quan trọng trong công việc bảo trì là:

Temporary earthing – tiếp địa tạm thời

hoặc:

Portable earthing / portable grounding – tiếp địa di động.

Đây là việc sử dụng thiết bị di động để tạo kết nối tạm thời giữa phần dẫn điện và đất theo quy trình làm việc.

Một bộ tiếp địa di động có thể bao gồm:

• Cáp tiếp địa mềm.
• Kẹp dây dẫn.
• Kẹp tiếp địa.
• Đầu nối.
• Sào thao tác.
• Túi hoặc hộp bảo quản.
• Nhãn nhận dạng.
• Hồ sơ kiểm tra.

Đối tượng sử dụng có thể là:

• Đường dây trên không.
• Thanh cái.
• Thiết bị đóng cắt.
• Máy biến áp.
• Cáp điện.
• Thiết bị trong trạm điện.

6. Vì sao phải tiếp địa tạm thời khi bảo trì?

Một thiết bị hoặc đường dây đã được cô lập không nhất thiết đồng nghĩa với việc người lao động có thể tiếp xúc trực tiếp mà không cần các bước bảo vệ tiếp theo.

Tùy cấu hình hệ thống và quy trình, vẫn có thể xuất hiện:

• Điện áp cảm ứng.
• Điện tích tồn dư.
• Điện áp từ nguồn cấp ngược.
• Sai sót trong nhận dạng mạch.
• Khả năng đóng điện ngoài dự kiến.
• Các điều kiện sự cố khác.

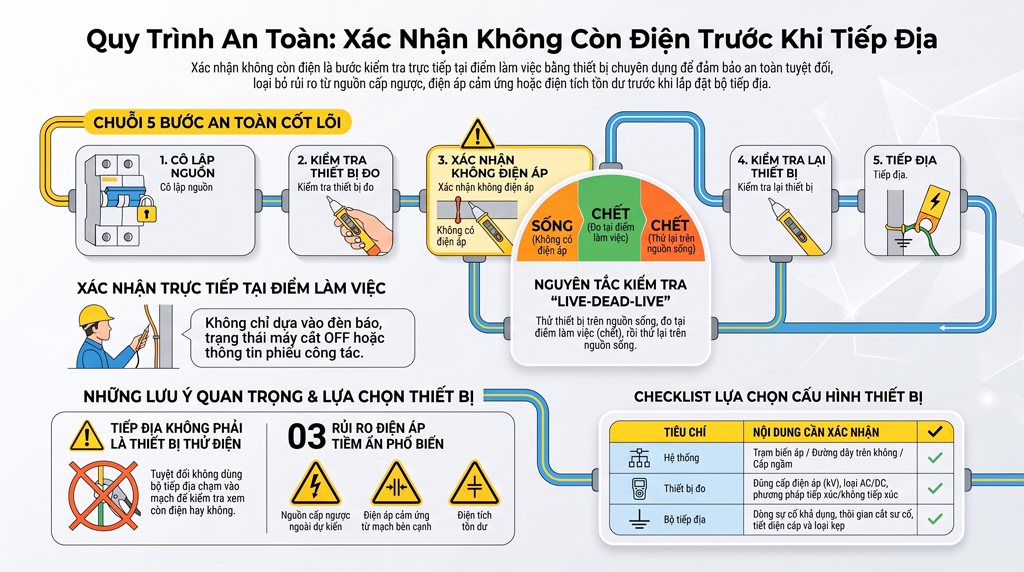

Do đó, đối với công việc yêu cầu tiếp địa tạm thời, trình tự thường phải được xác định trong quy trình của đơn vị vận hành.

Một chuỗi kiểm soát điển hình có thể bao gồm:

Cô lập → khóa/kiểm soát nguồn → xác nhận trạng thái không điện bằng thiết bị phù hợp → lắp đặt tiếp địa theo quy trình → thiết lập khu vực làm việc → thực hiện công việc.

Điểm quan trọng:

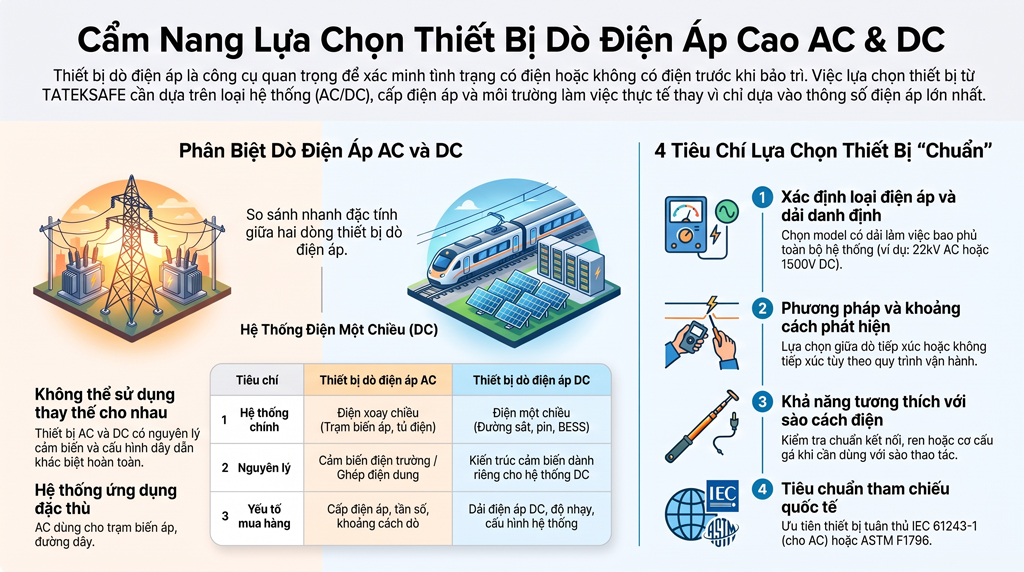

Thiết bị tiếp địa không thay thế cho thiết bị phát hiện điện áp và quy trình xác nhận trạng thái không điện.

7. Grounding Stick và Earthing Stick là gì?

Trong tài liệu thương mại, có thể gặp các tên:

• Grounding stick.
• Earthing stick.
• Grounding pole.
• Earthing pole.
• Portable grounding stick.
• Portable earthing stick.

Tùy nhà sản xuất và thị trường, các thuật ngữ này có thể mô tả những thiết bị tương tự hoặc có cấu hình khác nhau.

Trong tiếng Việt, có thể gọi chung là:

sào tiếp địa, sào thao tác tiếp địa hoặc sào tiếp địa di động, tùy cấu hình.

Một bộ sào tiếp địa có thể được thiết kế để hỗ trợ:

1. Tiếp cận điểm kết nối.
2. Lắp kẹp vào dây dẫn hoặc điểm tiếp địa.
3. Giữ khoảng cách giữa người thao tác và điểm kết nối theo phương pháp làm việc.
4. Tháo thiết bị tiếp địa theo trình tự quy định.

Khi lựa chọn cần kiểm tra:

• Điện áp hệ thống.
• Điểm kết nối.
• Khoảng cách thao tác.
• Loại kẹp.
• Chiều dài sào.
• Cấu hình cáp.
• Dòng điện sự cố khả dụng.
• Thời gian cắt sự cố.
• Tiêu chuẩn áp dụng.
• Phương pháp sử dụng tại hiện trường.

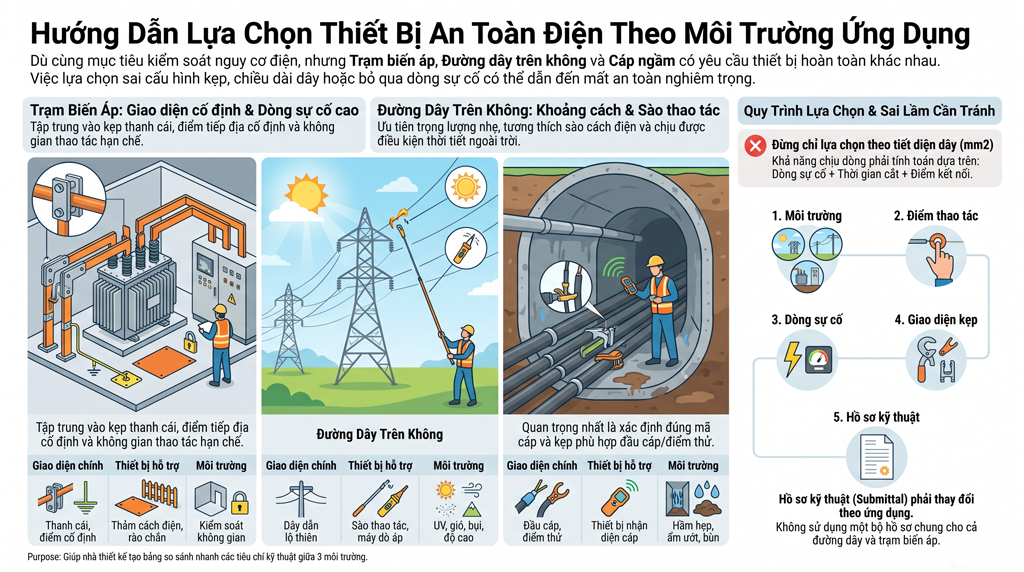

8. Portable Earthing Equipment không chỉ là "một sợi dây tiếp địa"

Một sai lầm phổ biến trong mua sắm là xem bộ tiếp địa như:

"Cáp đồng + kẹp."

Trên thực tế, một hệ thống tiếp địa tạm thời phải được xem xét như một cấu hình hoàn chỉnh.

Các yếu tố cần đánh giá gồm:

8.1. Dòng điện sự cố

Thiết bị phải phù hợp với điều kiện sự cố dự kiến và thời gian mà thiết bị bảo vệ cần để loại trừ sự cố theo thiết kế.

8.2. Tiết diện cáp

Tiết diện cáp liên quan trực tiếp đến khả năng mang dòng và đặc tính điện của đường dẫn.

8.3. Chiều dài cáp

Cáp càng dài không có nghĩa càng an toàn.

Cần cân bằng giữa:

• Khoảng cách kết nối.
• Đường đi của cáp.
• Trở kháng.
• Độ võng.
• Khối lượng.
• Khả năng thao tác.

8.4. Kẹp tiếp địa

Kẹp phải phù hợp với:

• Hình dạng điểm kết nối.
• Kích thước dây dẫn.
• Thanh cái.
• Điểm tiếp địa.
• Phương pháp thao tác.

8.5. Sào thao tác

Nếu điểm kết nối nằm ở vị trí cao hoặc yêu cầu thao tác từ khoảng cách nhất định, cấu hình sào phải được xác định cùng với bộ tiếp địa.

9. Earthing/grounding trong trạm biến áp

Trạm biến áp là ví dụ điển hình cho việc nhiều chức năng nối đất tồn tại đồng thời.

Một trạm có thể có:

• Lưới tiếp địa.
• Kết nối vỏ thiết bị.
• Liên kết kết cấu kim loại.
• Nối đất trung tính.
• Tiếp địa chống sét.
• Điểm tiếp địa phục vụ bảo trì.
• Tiếp địa tạm thời.

Các hệ thống này có thể liên quan với nhau về mặt thiết kế nhưng không nên được xem là một chức năng duy nhất.

Lưới tiếp địa trạm

Lưới tiếp địa có vai trò kiểm soát phân bố điện thế trong khu vực trạm và tạo các đường dẫn điện phù hợp cho nhiều hệ thống.

Trong thiết kế trạm, các vấn đề như:

• Điện áp bước.
• Điện áp chạm.
• Dòng sự cố chạm đất.
• Điện trở/đặc tính của hệ thống tiếp địa.
• Liên kết các kết cấu kim loại

cần được xem xét theo tiêu chuẩn và phương pháp tính toán áp dụng cho dự án.

10. Earthing và Grounding trong nhà máy công nghiệp

Trong nhà máy, hệ thống nối đất thường phục vụ nhiều mục đích.

Có thể bao gồm:

• Nối đất bảo vệ thiết bị.
• Liên kết đẳng thế.
• Nối đất hệ thống điện.
• Nối đất thiết bị điện tử.
• Nối đất chống nhiễu.
• Nối đất chống tĩnh điện.
• Tiếp địa chống sét.

Các hệ thống này không nên được nối với nhau một cách tùy tiện.

Thiết kế phải xem xét:

• Cấu hình nguồn.
• Hệ thống phân phối.
• Thiết bị bảo vệ.
• Dòng sự cố.
• EMC/EMI.
• Thiết bị điều khiển.
• Yêu cầu của nhà sản xuất.
• Tiêu chuẩn áp dụng.

11. Earthing vs Grounding trong dự án quốc tế

Đây là nơi vấn đề thuật ngữ trở nên đặc biệt quan trọng.

Một kỹ sư sử dụng tài liệu IEC có thể quen với từ:

Earthing

Trong khi một nhà cung cấp Bắc Mỹ có thể sử dụng:

Grounding

Nếu hồ sơ kỹ thuật chỉ ghi:

Grounding equipment

thì nhà cung cấp có thể cần hỏi lại:

• Grounding cho hệ thống hay thiết bị?
• Grounding cố định hay portable grounding?
• Grounding conductor hay grounding set?
• Grounding grid hay temporary grounding?
• Grounding cho neutral hay equipment grounding?

Do đó, hồ sơ RFQ nên sử dụng thuật ngữ đầy đủ.

Ví dụ

Thay vì:

Grounding kit – 33 kV

nên mô tả:

Portable temporary earthing and short-circuiting equipment for 33 kV overhead line maintenance

hoặc mô tả bằng tiếng Việt:

Bộ tiếp địa và ngắn mạch di động phục vụ bảo trì đường dây 33 kV, bao gồm cáp, kẹp dây dẫn, kẹp tiếp địa và sào thao tác theo cấu hình yêu cầu.

Cách mô tả này giúp giảm đáng kể nguy cơ hiểu sai.

12. Bảng thuật ngữ Earthing – Grounding – Ground – Earth

13. Những hiểu nhầm thường gặp

Hiểu nhầm 1: Earthing và grounding luôn là hai hệ thống khác nhau

Không chính xác.

Trong nhiều tài liệu, hai từ này chỉ là khác biệt về cách dùng thuật ngữ giữa các khu vực hoặc tiêu chuẩn.

Điều cần phân biệt là chức năng của hệ thống.

Hiểu nhầm 2: Có grounding là người lao động có thể làm việc an toàn

Không đúng.

Nối đất hệ thống không thay thế:

• Cô lập nguồn.
• LOTO.
• Xác nhận không điện.
• Tiếp địa tạm thời khi cần.
• PPE.
• Khoảng cách an toàn.
• Quy trình công việc.

Hiểu nhầm 3: Đường dây đã mất điện thì không cần tiếp địa

Không nên mặc định như vậy.

Trạng thái không điện phải được xác nhận theo quy trình phù hợp; sau đó, nếu quy trình yêu cầu, tiếp địa tạm thời được lắp đặt để kiểm soát các nguy cơ liên quan.

Hiểu nhầm 4: Grounding stick là hệ thống grounding của trạm

Không.

Grounding stick là thiết bị thao tác/tiếp địa di động.

Nó không thay thế:

• Ground grid.
• Earth electrode system.
• Equipment grounding.
• System grounding.

14. Earthing vs Grounding: ứng dụng theo tình huống

15. Checklist khi mua Portable Earthing Equipment

Đối với EPC, điện lực, nhà thầu bảo trì hoặc nhà máy, RFQ nên cung cấp ít nhất các thông tin sau:

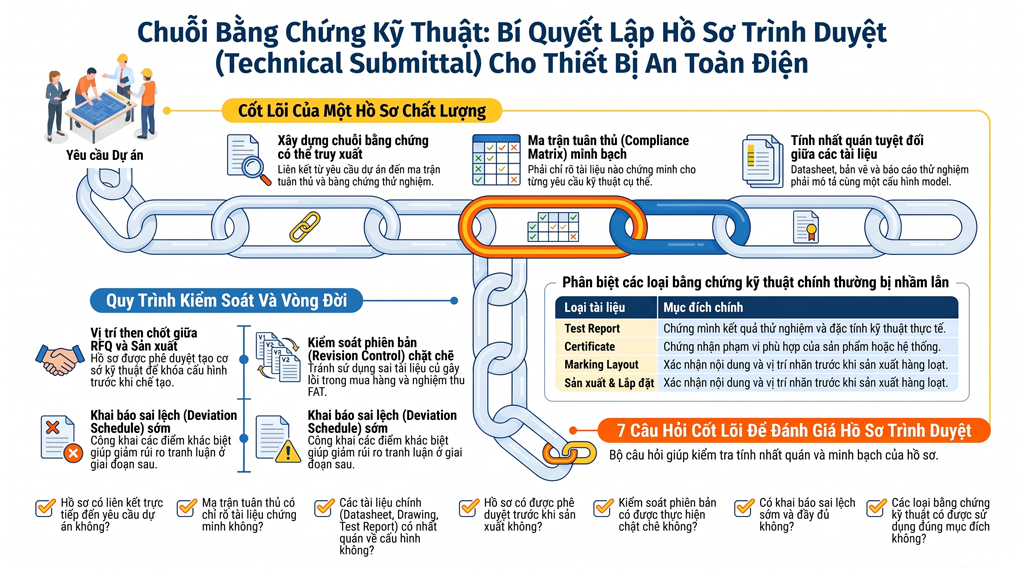

16. Cách viết chính xác hơn trong hồ sơ kỹ thuật

Một số cách diễn đạt dễ gây nhầm:

Không nên chỉ ghi:

Grounding equipment

Nên ghi:

Portable temporary earthing and short-circuiting equipment

Không nên chỉ ghi:

Grounding system

Nên xác định:

Protective earthing system

hoặc:

System grounding / neutral grounding system

Không nên chỉ ghi:

Grounding stick

Nên xác định:

Portable earthing stick for temporary grounding application

nếu đúng với chức năng và cấu hình sản phẩm.

17. FAQ – Earthing và Grounding

Earthing và Grounding có phải là một không?

Trong nhiều tài liệu, hai thuật ngữ được sử dụng thay thế nhau. Tuy nhiên, trong hồ sơ kỹ thuật nên xác định rõ chức năng: protective/equipment earthing-grounding, system earthing-grounding hay temporary portable earthing-grounding.

Protective earthing dùng để làm gì?

Protective earthing giúp kết nối các phần dẫn điện để hở với hệ thống tiếp địa bảo vệ nhằm kiểm soát điện áp chạm và hỗ trợ đường dẫn dòng sự cố theo thiết kế.

System grounding dùng để làm gì?

System grounding xác lập cách hệ thống điện được nối với đất, chẳng hạn thông qua điểm trung tính của máy biến áp hoặc máy phát, qua đó ảnh hưởng đến đặc tính dòng sự cố và vận hành của hệ thống.

Portable earthing có thay thế hệ thống tiếp địa cố định không?

Không. Tiếp địa di động phục vụ những tình huống tạm thời theo quy trình công việc. Nó không thay thế hệ thống tiếp địa cố định của công trình.

Grounding stick có thay thế voltage detector không?

Không. Sào tiếp địa và thiết bị phát hiện điện áp có chức năng khác nhau. Việc xác nhận trạng thái không điện phải sử dụng phương pháp và thiết bị phù hợp với quy trình được phê duyệt.

Vì sao cần phân biệt earthing và grounding trong dự án quốc tế?

Vì các quốc gia và bộ tiêu chuẩn khác nhau có thể sử dụng thuật ngữ khác nhau. Việc ghi rõ protective earthing, equipment grounding, system grounding, neutral grounding hoặc temporary portable earthing giúp giảm nguy cơ hiểu sai yêu cầu kỹ thuật.

18. Kết luận: Đừng chỉ hỏi "Earthing hay Grounding?"

Trong lĩnh vực điện, Earthing và Grounding thường được dùng như những thuật ngữ tương đương, nhưng khi lập hồ sơ kỹ thuật, điều quan trọng hơn là xác định chính xác chức năng và đối tượng được nối đất.

Có thể chia thành ba nhóm dễ hiểu:

1. Protective earthing / equipment grounding
→ bảo vệ phần dẫn điện để hở và hỗ trợ kiểm soát điện áp chạm, dòng sự cố.

2. System earthing / system grounding
→ xác lập đặc tính nối đất của hệ thống điện và ảnh hưởng đến dòng sự cố, điện áp và bảo vệ hệ thống.

3. Temporary portable earthing / grounding
→ thiết lập kết nối tạm thời trong quá trình bảo trì và làm việc theo quy trình.

Đối với việc lựa chọn portable earthing equipment, không nên chỉ đưa ra yêu cầu:

"Bộ tiếp địa 22 kV/33 kV/110 kV."

Một yêu cầu kỹ thuật đầy đủ hơn cần xác định:

điện áp + ứng dụng + điểm kết nối + dòng sự cố + thời gian cắt + cáp + kẹp + sào thao tác + tiêu chuẩn + yêu cầu kiểm tra.

Đó mới là cơ sở để lựa chọn một bộ tiếp địa phù hợp với điều kiện làm việc thực tế.

Lưu ý: Việc thiết kế, lắp đặt, kiểm tra và sử dụng hệ thống tiếp địa/nối đất phải tuân thủ tiêu chuẩn áp dụng, quy định của dự án và quy trình an toàn của đơn vị vận hành. Đối với công việc điện có nguy cơ cao, không sử dụng thuật ngữ "earthing" hoặc "grounding" như một chỉ dẫn kỹ thuật duy nhất nếu chưa xác định rõ chức năng và cấu hình hệ thống.
