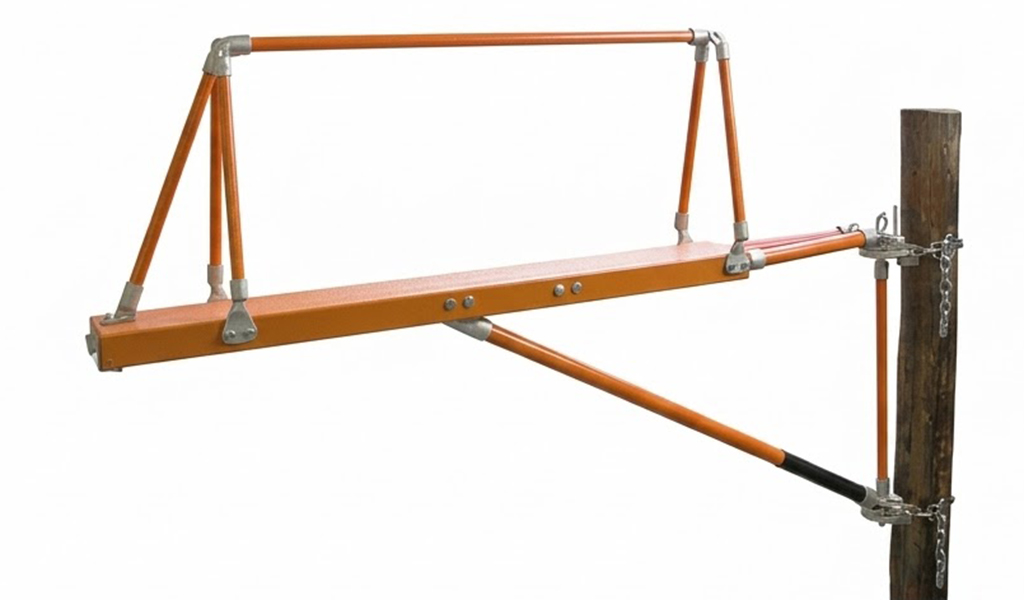

Bệ thao tác cách điện RITZGLAS® FLV17436-1 dài 1,8 m, yên xoay 180°, lan can và chân đỡ, tải 227 daN/500 lb, dùng cho công tác điện đến 34,5 kV.
Bệ thao tác cách điện RITZGLAS® FLV17436-1 là thiết bị hỗ trợ vị trí làm việc chuyên dụng dành cho thợ điện khi thực hiện công tác trên kết cấu điện theo phương pháp làm việc tiếp xúc và làm việc từ xa. Sản phẩm sử dụng các ống cách điện RITZGLAS® Ø51 mm, kết hợp với mặt bệ bằng sợi thủy tinh, bề mặt chống trượt, yên xoay, lan can và tripod.
Với chiều dài 1,8 m, tải trọng làm việc danh định 227 daN/500 lb và điện áp danh định 34,5 kV, FLV17436-1 được thiết kế để tạo một vị trí đứng ổn định, thuận tiện cho người vận hành trong quá trình thực hiện công việc trên cột hoặc kết cấu phù hợp.
Điểm nổi bật của cấu hình FLV17436-1 là yên pivot, cho phép bệ thao tác xoay theo phương ngang đến 180° và có thể đặt tại các góc trung gian sang trái hoặc phải. Nhờ đó, người vận hành có thể thay đổi hướng tiếp cận khu vực làm việc mà không nhất thiết phải tháo toàn bộ bệ khỏi vị trí lắp đặt.
Trong công tác trên đường dây và hệ thống điện, vị trí đứng của người vận hành có ảnh hưởng trực tiếp đến khả năng tiếp cận, tư thế thao tác và việc sử dụng các dụng cụ chuyên dụng. Đối với những công việc được thực hiện trên cột hoặc kết cấu cao, một bệ thao tác được thiết kế chuyên dụng có thể trở thành một thành phần quan trọng trong hệ thống hỗ trợ người lao động.
FLV17436-1 được phát triển theo hướng này. Thay vì sử dụng một sàn thao tác thông thường, sản phẩm kết hợp các thành phần cách điện RITZGLAS® với hệ thống bệ, yên và lan can để tạo một vị trí làm việc phù hợp cho công tác điện.
Cấu trúc của sản phẩm bao gồm:
Theo thông số được cung cấp, bệ có tải trọng làm việc danh định 227 daN/500 lb và được sử dụng cho các ứng dụng có điện áp danh định đến 34,5 kV.
Bệ thao tác cách điện là một dạng thiết bị hỗ trợ người lao động tạo vị trí đứng hoặc vị trí làm việc trên kết cấu điện trong khi duy trì các yêu cầu về cách điện theo thiết kế của thiết bị.
Khác với một sàn thao tác cơ khí thông thường, bệ thao tác cách điện phải đồng thời đáp ứng nhiều yêu cầu liên quan đến:
Với FLV17436-1, phần cách điện được tạo bởi hai ống RITZGLAS® Ø51 mm nằm giữa mặt bệ và yên liên kết với kết cấu.
Theo dữ liệu sản phẩm, phần cách điện này có chiều dài 0,30 m, tạo thành một thành phần cách điện trong cấu trúc của bệ.
FLV17436-1 có chiều dài bệ 1,8 m, cung cấp một khu vực thao tác theo chiều dài của bệ.
Mặt bệ có chiều rộng 250 mm và được chế tạo bằng vật liệu sợi thủy tinh.
Kích thước này tạo ra một mặt đứng tương đối hẹp, phù hợp với đặc thù của thiết bị hỗ trợ công tác trên cột và kết cấu điện.
Mặt bệ được thiết kế với bề mặt chống trượt.
Trong điều kiện làm việc trên cao, khả năng duy trì vị trí đứng ổn định là một yếu tố quan trọng. Bề mặt chống trượt giúp hạn chế nguy cơ trượt chân ngoài ý muốn trong quá trình người vận hành đứng và thao tác.
Tuy nhiên, tình trạng thực tế của bề mặt phải được kiểm tra trước mỗi lần sử dụng theo quy trình của đơn vị quản lý thiết bị.
Một trong những thành phần quan trọng nhất của FLV17436-1 là hai ống RITZGLAS® có đường kính 51 mm.
Các ống này vừa là thành phần kết cấu vừa tạo phần cách điện giữa mặt bệ và yên liên kết.
Theo thông tin sản phẩm, phần cách điện giữa mặt bệ và yên có chiều dài 0,30 m.
RITZGLAS® được sử dụng trong cấu trúc của bệ thao tác nhằm cung cấp thành phần cách điện cần thiết cho thiết bị.
Trong FLV17436-1, RITZGLAS® không chỉ xuất hiện dưới dạng một lớp phủ mà là một phần của kết cấu ống giữa bệ và yên.
Điều này tạo ra một cấu hình gồm:
Mặt bệ → Ống RITZGLAS® cách điện → Yên liên kết → Kết cấu/cột
Khoảng cách cách điện được công bố là 0,30 m.
Khi lựa chọn và sử dụng thiết bị cách điện, không nên chỉ đánh giá riêng vật liệu. Toàn bộ hệ thống cần được xem xét, bao gồm tình trạng bề mặt, môi trường làm việc, phương pháp lắp đặt, cấu hình phụ kiện và quy trình kiểm tra.
Yên pivot là một trong những đặc điểm khác biệt của FLV17436-1.
Cấu hình này cho phép người vận hành xoay bệ theo phương ngang đến 180° sau khi bệ đã được lắp đặt.
Ngoài vị trí xoay hoàn toàn, bệ có thể được đặt ở các góc trung gian sang trái hoặc phải.
Điều này mang lại một số lợi ích trong bố trí vị trí làm việc:
Cơ cấu pivot đặc biệt hữu ích trong những tình huống hình học của kết cấu khiến hướng làm việc không cố định.
Lưu ý: góc xoay 180° là thông số của cơ cấu pivot và không có nghĩa rằng mọi vị trí xoay đều có thể sử dụng mà không cần đánh giá điều kiện công việc. Việc lắp đặt phải tuân thủ hướng dẫn của nhà sản xuất và quy trình công tác được phê duyệt.
FLV17436-1 được trang bị lan can và tripod nhằm hỗ trợ người vận hành trong quá trình làm việc.
Hai thành phần này có thể thực hiện các chức năng:
Đây là điểm quan trọng khi sử dụng bệ trên cao.
Tuy nhiên, lan can và tripod không nên được xem là thay thế cho toàn bộ hệ thống bảo vệ chống rơi. Thiết bị chống rơi, dây đai, điểm kết nối và phương án cứu hộ phải được lựa chọn và sử dụng theo hệ thống an toàn được phê duyệt.
FLV17436-1 được thiết kế cho các công việc có thể áp dụng:
Trong phương pháp tiếp xúc, người vận hành cần có vị trí làm việc ổn định để thực hiện thao tác với thiết bị và dụng cụ chuyên dụng.
Bệ cách điện tạo vị trí đứng và thành phần cách điện theo cấu hình của sản phẩm.
Đối với phương pháp làm việc từ xa, người vận hành sử dụng các dụng cụ thao tác cách điện để duy trì khoảng cách cần thiết trong quá trình thực hiện công việc.
Một bệ thao tác có khả năng xoay giúp người vận hành điều chỉnh hướng tiếp cận đối với khu vực cần thao tác.
Thông số sản phẩm cung cấp:
Điện áp danh định: 34,5 kV
Đây là thông số quan trọng khi lập phương án lựa chọn thiết bị.
Tuy nhiên, điện áp hệ thống không phải là tiêu chí duy nhất quyết định khả năng sử dụng. Trước khi đưa thiết bị vào công trường cần đánh giá:
Vì vậy, thông số 34,5 kV cần được hiểu là thông số danh định của sản phẩm và phải được áp dụng trong phạm vi thiết kế/hướng dẫn sử dụng của nhà sản xuất.
FLV17436-1 được thiết kế để lắp đặt trên cột.
Cơ cấu yên liên kết giúp bệ được gắn vào vị trí phù hợp trên kết cấu.
Đối với trường hợp sử dụng trên kết cấu kim loại, tài liệu sản phẩm cho biết cần sử dụng loại yên phù hợp với kết cấu đó.
Do đó, khi lập yêu cầu kỹ thuật, nên xác định:
| Nội dung | Cần xác nhận |
|---|---|
| Loại kết cấu | Cột hoặc kết cấu kim loại |
| Vị trí lắp | Theo thiết kế công việc |
| Yên | Đúng loại và đúng cấu hình |
| Tải trọng | Trong giới hạn danh định |
| Phương pháp công tác | Tiếp xúc/từ xa |
| Điện áp | Không vượt phạm vi được phê duyệt |
| Chống rơi | Theo hệ thống được phê duyệt |
Việc lựa chọn sai yên hoặc phụ kiện có thể ảnh hưởng đến khả năng lắp đặt và an toàn của toàn bộ hệ thống.
FLV17436-1 có tải trọng làm việc danh định 227 daN / 500 lb.
Khi đánh giá tải, không nên chỉ tính trọng lượng của người vận hành.
Tổng tải thực tế có thể bao gồm:
Ngoài tải tĩnh, phương án công tác cũng cần xem xét các lực phát sinh trong quá trình di chuyển hoặc thao tác.
Do đó, mức 500 lb cần được sử dụng như một thông số kỹ thuật của sản phẩm, không nên tự suy diễn thành tải trọng cho mọi điều kiện sử dụng.
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Bệ thao tác cách điện RITZGLAS® |
| Model | FLV17436-1 |
| Thương hiệu | Terex Ritz |
| Chiều dài bệ | 1,8 m |
| Chiều rộng mặt bệ | 250 mm |
| Vật liệu | Sợi thủy tinh / RITZGLAS® |
| Ống cách điện | 2 × Ø51 mm |
| Chiều dài phần cách điện | 0,30 m |
| Cơ cấu yên | Pivot |
| Góc xoay ngang | 180° |
| Lan can | Có |
| Tripod | Có |
| Tải trọng làm việc danh định | 227 daN / 500 lb |
| Điện áp danh định | 34,5 kV |
| Khối lượng | 39,80 kg |
| Khối lượng quy đổi | 87,74 lb |
| Bề mặt | Chống trượt |
| Ứng dụng | Phương pháp tiếp xúc và từ xa |
| Lắp đặt tiêu chuẩn | Cột |
Khi lựa chọn bệ thao tác cho công tác điện, doanh nghiệp nên bắt đầu từ yêu cầu công việc, thay vì chỉ dựa vào chiều dài hoặc điện áp.
Xác định chính xác cấp điện áp của hệ thống.
FLV17436-1 có thông số danh định 34,5 kV.
Xác định bệ được lắp trên:
Nếu là kết cấu kim loại, phải xác định loại yên tương thích.
Xác định công việc sử dụng:
Nếu công việc yêu cầu thay đổi hướng thao tác, cơ cấu pivot 180° là một đặc điểm cần xem xét.
Tổng tải phải nằm trong giới hạn của thiết bị.
Cần xác định điểm kết nối và thiết bị chống rơi phù hợp.
Trước khi đưa FLV17436-1 vào công việc, cần thực hiện kiểm tra theo quy trình quản lý thiết bị của đơn vị.
Các hạng mục nên được kiểm tra gồm:
Nếu phát hiện bất thường, thiết bị cần được đưa ra khỏi sử dụng để đánh giá trước khi tiếp tục công việc.
Thiết bị cách điện cần được bảo quản sao cho hạn chế các tác động có thể làm ảnh hưởng đến vật liệu và tính năng thiết kế.
Nên:
Đối với doanh nghiệp vận hành số lượng lớn thiết bị cách điện, nên xây dựng hệ thống quản lý gồm:
Mã thiết bị → Ngày kiểm tra → Tình trạng → Người kiểm tra → Kết quả → Ngày kiểm tra tiếp theo.
Cách quản lý này giúp tăng khả năng truy xuất khi thiết bị được sử dụng trong các dự án EPC hoặc hệ thống utility.
Đối với dự án EPC, utility hoặc công trình điện, FLV17436-1 có thể được đưa vào hồ sơ kỹ thuật cùng các tài liệu liên quan.
Một bộ Technical Submittal nên được tổ chức theo logic:
Requirement → Product → Technical Data → Drawing → Test Evidence → Deviation → Approval
Trong đó, phần Product Data của FLV17436-1 có thể xác định:
Khi dự án yêu cầu chứng nhận, thử nghiệm hoặc tài liệu tiêu chuẩn, cần bổ sung đúng tài liệu do nhà sản xuất cung cấp thay vì suy đoán tiêu chuẩn từ tên vật liệu hoặc ứng dụng.
Sử dụng ống RITZGLAS® Ø51 mm và phần cách điện 0,30 m.
Cung cấp một bệ thao tác dài cho các công việc trên kết cấu điện.
Cho phép xoay ngang đến 180°.
Hỗ trợ sự ổn định của người vận hành.
Cung cấp bộ phận hỗ trợ và vị trí bố trí hệ thống chống rơi theo cấu hình thiết kế.
Phù hợp với yêu cầu tải trọng danh định được công bố cho sản phẩm.
Được thiết kế cho các ứng dụng thuộc phạm vi điện áp danh định này theo thông tin sản phẩm.
Bệ có chiều dài 1,8 m.
Sản phẩm sử dụng cấu trúc cách điện RITZGLAS® và mặt bệ bằng sợi thủy tinh.
Có. Phiên bản FLV17436-1 sử dụng yên pivot, cho phép xoay theo phương ngang đến 180° và điều chỉnh các góc trung gian sang trái hoặc phải.
Thông số được cung cấp là 34,5 kV.
Tải trọng làm việc danh định là 227 daN/500 lb.
Sản phẩm sử dụng hai ống RITZGLAS® Ø51 mm.
Phần cách điện giữa mặt bệ và yên liên kết có chiều dài 0,30 m.
Có. Mặt bệ được thiết kế với bề mặt chống trượt.
Sản phẩm được thiết kế cho việc lắp đặt trên cột. Nếu cần sử dụng trên kết cấu kim loại, cần lựa chọn yên chuyên dụng phù hợp với kết cấu theo cấu hình phụ kiện của nhà sản xuất.
Khối lượng xấp xỉ 39,80 kg, tương đương 87,74 lb.
Bệ thao tác cách điện RITZGLAS® FLV17436-1 là thiết bị hỗ trợ công tác chuyên dụng dành cho các ứng dụng trên cột và kết cấu điện, kết hợp giữa bệ thao tác 1,8 m, vật liệu RITZGLAS®, yên pivot, lan can và tripod.
Với thông số 34,5 kV, 227 daN/500 lb, 39,80 kg, hai ống cách điện Ø51 mm, phần cách điện 0,30 m và khả năng xoay ngang 180°, FLV17436-1 được định hướng cho những công việc yêu cầu vị trí thao tác ổn định và khả năng thay đổi hướng tiếp cận.
Điểm quan trọng khi triển khai sản phẩm không chỉ nằm ở bản thân bệ mà ở toàn bộ cấu hình công tác: loại cột/kết cấu, yên lắp đặt, điện áp, phương pháp làm việc, tải trọng, thiết bị chống rơi, dụng cụ cách điện và quy trình kiểm tra.
Đối với các dự án điện, EPC và utility, việc lựa chọn FLV17436-1 nên được thực hiện trên cơ sở đối chiếu yêu cầu kỹ thuật của dự án với dữ liệu kỹ thuật và tài liệu chính thức của nhà sản xuất, đồng thời xác nhận cấu hình phụ kiện trước khi đưa vào sử dụng.
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Bệ thao tác cách điện RITZGLAS® |
| Model | FLV17436-1 |
| Thương hiệu | Terex Ritz |
| Chiều dài bệ | 1,8 m |
| Chiều rộng mặt bệ | 250 mm |
| Vật liệu | Sợi thủy tinh / RITZGLAS® |
| Ống cách điện | 2 × Ø51 mm |
| Chiều dài phần cách điện | 0,30 m |
| Cơ cấu yên | Pivot |
| Góc xoay ngang | 180° |
| Lan can | Có |
| Tripod | Có |
| Tải trọng làm việc danh định | 227 daN / 500 lb |
| Điện áp danh định | 34,5 kV |
| Khối lượng | 39,80 kg |
| Khối lượng quy đổi | 87,74 lb |
| Bề mặt | Chống trượt |
| Ứng dụng | Phương pháp tiếp xúc và từ xa |
| Lắp đặt tiêu chuẩn | Cột |
