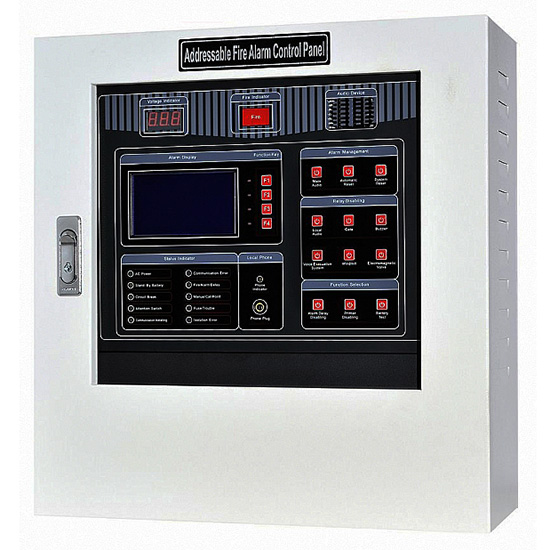

Trung tâm báo cháy địa chỉ YUNYANG YFR-1

Tình trạng:

Viết đánh giá

Trung tâm báo cháy địa chỉ YUNYANG YFR-1 là một hệ thống điều khiển báo cháy hiện đại, được thiết kế để cung cấp khả năng giám sát, phát hiện và kiểm soát cháy một cách chính xác, nhanh chóng và toàn diện. Với màn hình LCD đa ngôn ngữ, khả năng mở rộng linh hoạt và các tính năng thông minh, YFR-1 là lựa chọn lý tưởng cho các công trình quy mô từ vừa đến lớn, đảm bảo an toàn tối đa cho người và tài sản.

[Xem tiếp]

Gọi ngay 0912.124.679 để có được giá tốt nhất!

Từ khóa: Trung tâm báo cháy địa chỉ, Hệ thống báo cháy địa chỉ, Tủ báo cháy địa chỉ, Trung tâm báo cháy địa chỉ YUNYANG YFR-1, Tủ trung tâm báo cháy địa chỉ YUNYANG YFR-1, Thiết bị PCCC địa chỉ, Bảng điều khiển báo cháy địa chỉ, Trung tâm báo cháy YUNYANG YFR-1, YUNYANG YFR-1, Tủ báo cháy YFR-1, Bảng điều khiển báo cháy YUNYANG địa chỉ, YFR-1 Fire Alarm Control Panel, Trung tâm báo cháy LCD, Tủ báo cháy có màn hình cảm ứng, Hệ thống báo cháy có giọng nói, Báo cháy có hướng dẫn bằng giọng nói, Trung tâm báo cháy chống sét, Bảng điều khiển báo cháy lưu trữ sự kiện, Trung tâm báo cháy hai dây, Báo cháy cách ly lỗi mạch vòng, Hệ thống báo cháy tích hợp PC GUI, Trung tâm báo cháy có chức năng trì hoãn 2 giai đoạn, Báo cháy kiểm tra tự động hàng tuần

Tủ Trung Tâm Báo Cháy Địa Chỉ YFR-1 – Giải Pháp Điều Khiển Hệ Thống PCCC Hiện Đại, Mở Rộng Đa Tầng

Tủ trung tâm báo cháy địa chỉ YFR-1 là thiết bị điều khiển và giám sát báo cháy thế hệ mới, được thiết kế để đáp ứng nhu cầu vận hành phức tạp của các công trình hiện đại với quy mô từ vừa đến siêu lớn. Hệ thống tích hợp công nghệ nhận dạng địa chỉ thông minh, giao tiếp hai dây, khả năng hiển thị trực quan, quản lý toàn diện, cùng khả năng mở rộng vượt trội lên đến 2048 địa chỉ.

🔍 Tổng Quan Về Tủ Trung Tâm Báo Cháy YFR-1
Tủ trung tâm YFR-1 là trái tim của hệ thống báo cháy địa chỉ, chịu trách nhiệm:
- Nhận tín hiệu từ đầu báo (khói, nhiệt, khí...) theo địa chỉ cụ thể.
- Xử lý thông tin, hiển thị và lưu trữ sự kiện.
- Kích hoạt cảnh báo và liên kết thiết bị đầu cuối (loa, còi, bơm PCCC, van xả…).
- Giao tiếp 2 chiều với các hệ thống giám sát, tủ phụ, phần mềm PC, máy in.
Hệ thống hỗ trợ truyền thông RS-485, giao tiếp lặp vòng 2 dây, cùng khả năng mở rộng cấu trúc phân tán – giúp xây dựng mạng báo cháy đa tầng, đa điểm phục vụ các khu công nghiệp, cao ốc văn phòng, bệnh viện, trường học, sân bay...

🧠 Tính Năng Kỹ Thuật Nổi Bật & Ưu Điểm Cốt Lõi
✅ 1. Hiển thị trực quan, hỗ trợ vận hành song ngữ
- Màn hình LCD đồ họa 240×128 pixels: Cho phép hiển thị chi tiết tình trạng hệ thống, trạng thái cảnh báo, sự kiện...
- Hỗ trợ hiển thị song ngữ Trung – Anh, với khả năng hiển thị đến 120 ký tự tiếng Trung.
Giao diện dễ thao tác, phù hợp cho kỹ thuật viên, đội bảo trì và nhân viên phòng điều khiển.
✅ 2. Giọng nói cảnh báo & hướng dẫn thông minh
- Phát âm thanh cảnh báo với cường độ ≥ 90 dB, cảnh báo tức thì khi có sự cố.
- Hướng dẫn thao tác bằng giọng nói trong quá trình xử lý – tăng tốc độ phản ứng, giảm sai sót của người vận hành.
✅ 3. Hệ thống giám sát mạnh mẽ và bảo vệ toàn diện
- Chức năng kiểm tra tự động định kỳ hàng tuần, hỗ trợ phát hiện lỗi sớm.
- Bảo vệ nhiệt độ bất thường: Tự động giám sát và ngắt tải nếu mô-đun giao tiếp vượt quá giới hạn nhiệt.
- Giám sát mạch điện liên tục: Phát hiện đứt mạch, ngắn mạch hoặc lỗi tiếp xúc.
- Chống sét & đột biến điện áp: Tăng cường độ bền, ổn định với hệ thống điện lưới phức tạp.
- Tách đoạn lỗi mô-đun lặp: Khi 1 đoạn vòng lặp lỗi, hệ thống vẫn hoạt động bình thường với các phân đoạn khác.
✅ 4. Khả năng lưu trữ & phản hồi sự kiện cực cao
- Bộ nhớ trong lưu trữ lên đến 2000 bản ghi sự kiện, đảm bảo toàn bộ lịch sử được giữ lại kể cả khi mất nguồn.
- Cảnh báo có thể liên kết với relay – hỗ trợ lập trình phản hồi theo vùng, theo loại sự cố hoặc theo thời gian.
✅ 5. Kiến trúc mở rộng linh hoạt, hỗ trợ công trình quy mô lớn

Thành phần mở rộng	Mô tả
Số địa chỉ tối đa	2048 địa chỉ (qua 8 mô-đun vòng lặp)
Relay cảnh báo nối tiếp	Hỗ trợ lên đến 2000 điểm relay, mở rộng từ 40 điểm tiêu chuẩn
Tủ phụ đồng bộ	Kết nối tối đa 16 tủ phụ qua giao tiếp RS-485
Kết nối GUI PC	Hỗ trợ điều khiển 8 tủ trung tâm trên cùng mạng giám sát
Máy in tốc độ cao (tùy chọn)	In trực tiếp lịch sử sự kiện bằng giấy thường

✅ 6. Giao diện & giám sát đa chiều (GUI/SCADA)
- Màn hình cảm ứng màu 17” hoặc 19” (tùy chọn), hiển thị sơ đồ Riser trực quan.
- Giao diện đồ họa GUI chuyên nghiệp trên máy tính, tương thích với hệ thống SCADA, cho phép giám sát theo tầng/lô/khu vực.
- Ba cổng RS-485 cho kết nối hệ thống giám sát tập trung, phân vùng hoặc liên kết hệ thống con (firefighting cabinet, thiết bị cứu hỏa…).

🔧 Thông Số Kỹ Thuật

Thông số kỹ thuật	Chi tiết
Mã sản phẩm	YFR-1
Nguồn điện chính	AC 110V/220V – 50/60Hz
Nguồn dự phòng	DC 24V (Ắc quy)
Số địa chỉ hỗ trợ	150 / 256 / 512 / 768 / 1024 / 1280 / 1536 / 1792 / 2048
Mạch vòng tối đa	8 loops
Điện áp mạch phụ tải	DC 24V (đèn chỉ thị, báo cháy, truyền tải)
Nguồn cho mạch giao tiếp	AC 32V
Dòng tiêu thụ tối đa	500mA (main), 280mA/mạch (communication board)
Relay cảnh báo	13 nhóm nối tiếp, tối đa 2000 điểm mở rộng
Chế độ truyền	Select / Poll
Âm thanh đầu ra	Giọng tổng hợp hoặc cảnh báo ≥ 90 dB
Vật liệu vỏ	Thép sơn tĩnh điện chống ăn mòn
Kiểu lắp	Treo tường hoặc tủ đứng (với màn hình cảm ứng)

📐 Kích Thước Vật Lý
◾ Loại treo tường:

Số địa chỉ	Cao (mm)	Rộng (mm)	Sâu (mm)
150–512	450	480	160
768–2048	870	560	200

◾ Với màn hình cảm ứng 17”/19”:

Loại tủ	Cao (mm)	Rộng (mm)	Sâu (mm)
17” Touch	870	560	200
19” Touch	900	560	200
Tủ đứng	1500	560	260

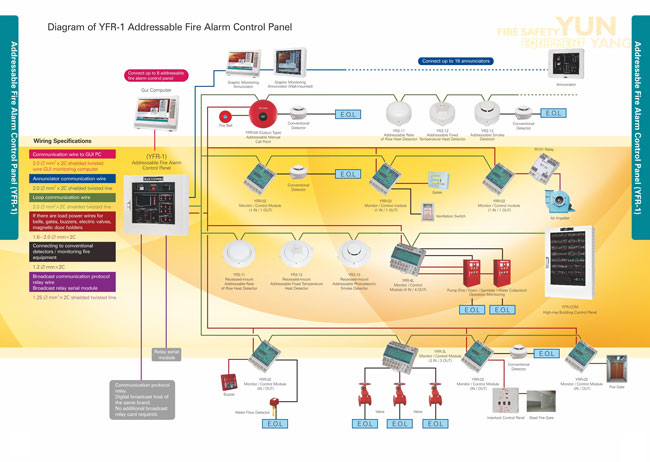

Wiring Diagram of YFR 1 Addressable Fire Alarm Control Panel

🏢 Ứng Dụng Thực Tế Của Tủ Trung Tâm Báo Cháy YFR-1
Với khả năng quản lý lên đến 2048 địa chỉ, giao tiếp vòng lặp ổn định, khả năng mở rộng linh hoạt và tích hợp giám sát/điều khiển đồng bộ, tủ trung tâm YFR-1 là giải pháp lý tưởng cho nhiều loại hình công trình đòi hỏi tiêu chuẩn an toàn cao, hệ thống phức tạp và vận hành liên tục.
🔹 1. Tòa nhà cao tầng – Chung cư – Văn phòng hạng A
Hệ thống báo cháy phải đảm bảo kiểm soát toàn bộ khu vực: tầng hầm, sảnh, hành lang, thang máy, căn hộ… Khả năng hiển thị theo sơ đồ Riser, hướng dẫn bằng giọng nói, và liên kết hệ thống tăng áp – hút khói – PCCC đảm bảo phản ứng kịp thời và chính xác trong các tình huống khẩn cấp.
🔹 2. Trung tâm thương mại – Siêu thị – Nhà ga
Môi trường có lượng người ra vào lớn, yêu cầu tốc độ phản ứng nhanh và rõ ràng trong cảnh báo. Tủ YFR-1 cho phép kết nối đến máy in tốc độ cao, còi/loa công suất lớn, hệ thống đèn thoát hiểm, đảm bảo an toàn trong di tản và quản lý sự cố.
🔹 3. Bệnh viện – Trường học – Cơ sở giáo dục
Nhiều khu chức năng độc lập: phòng mổ, phòng học, ký túc xá, kho vật tư… yêu cầu hệ thống phân vùng cảnh báo riêng biệt theo khu vực. Giao tiếp hai chiều giúp liên kết điều khiển hệ thống âm thanh, thông báo công cộng (PA) để phát thông tin khẩn cấp theo từng phân đoạn.
🔹 4. Nhà máy – Khu công nghiệp – Kho logistics
Các khu vực dễ cháy nổ hoặc yêu cầu giám sát liên tục: phòng điện, dây chuyền sản xuất, kho hóa chất… Tủ YFR-1 có thể tích hợp với thiết bị chữa cháy tự động, trạm bơm PCCC, van điện từ để phản ứng theo kịch bản đã lập trình sẵn.
🔹 5. Sân bay – Hầm giao thông – Trung tâm dữ liệu
Các công trình quy mô đặc biệt lớn, yêu cầu liên kết đa tủ trung tâm (tối đa 8 tủ) và giám sát từ trung tâm điều hành. Giao diện GUI giám sát trên PC, khả năng đồng bộ 16 tủ phụ, và giao tiếp chuẩn RS-485 giúp thiết lập mạng báo cháy diện rộng và đáng tin cậy.
🔹 6. Trung tâm chỉ huy – Khu vực ứng phó thiên tai
YFR-1 hỗ trợ tích hợp tủ giám sát thiết bị chữa cháy, khả năng hiển thị trạng thái phòng chống thiên tai theo thời gian thực và khóa thao tác để ngăn chặn vận hành ngoài ý muốn.

🎯 Kết Luận
YFR-1 không chỉ là một tủ trung tâm báo cháy – mà là bộ não điều khiển của toàn bộ hệ thống PCCC hiện đại, sẵn sàng đáp ứng các yêu cầu cao nhất về: An toàn – Chính xác – Tin cậy - Mở rộng linh hoạt – Vận hành thông minh – Giám sát toàn diện
🔎 Bạn cần tư vấn kỹ thuật hoặc tài liệu chi tiết (datasheet)?
📞 Liên hệ ngay đội ngũ kỹ thuật của chúng tôi để được hỗ trợ chuyên sâu & báo giá phù hợp cho từng quy mô công trình.
