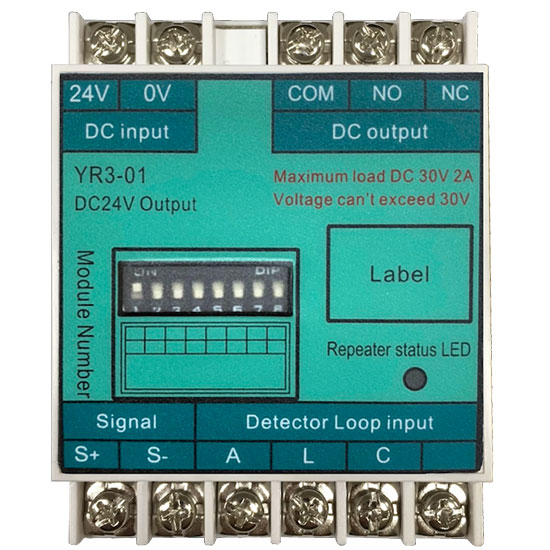

Mô-đun Giám sát/Điều khiển YUNYANG YR3-01
Tình trạng:
Mô-đun Giám sát/Điều khiển YUNYANG YR3-01 là một thiết bị đa năng, đóng vai trò cầu nối quan trọng giữa các thiết bị đầu cuối thông thường (như đầu báo khói, nhiệt, nút nhấn) và các thiết bị điều khiển với trung tâm báo cháy địa chỉ.
[Xem tiếp]
Chọn loại đặt mua
Chọn loại đặt mua
Gọi ngay 0912.124.679 để có được giá tốt nhất!
Mô-đun Giám Sát/Điều Khiển YUNYANG YR3-01 (Kèm EOL): Tăng Cường Khả Năng Giám Sát & Điều Khiển Cho Hệ Thống Báo Cháy Địa Chỉ
🔥 Giải pháp lý tưởng cho hệ thống PCCC thông minh – kiểm soát toàn diện từ đầu vào đến đầu raMô-đun Giám sát/Điều khiển YUNYANG YR3-01 là thiết bị trung gian đa chức năng, chuyên dùng trong các hệ thống báo cháy địa chỉ, cho phép giám sát tín hiệu từ các thiết bị đầu vào thông thường như đầu báo khói, đầu báo nhiệt, nút nhấn khẩn… đồng thời điều khiển các thiết bị đầu ra như rơ-le, van điện, quạt, cửa cuốn, hệ thống cảnh báo,… YR3-01 nổi bật nhờ khả năng tự chẩn đoán, phản hồi kép, giao tiếp ổn định và lắp đặt linh hoạt – mang lại một nền tảng vững chắc cho các hệ thống an toàn hiện đại.
⚙️ Tính năng kỹ thuật nổi bật
✅ 1. Giám sát & Điều khiển Hai Chiều
- 2 kênh đầu vào: Hỗ trợ tín hiệu từ đầu báo khói, đầu báo nhiệt cố định, đầu báo nhiệt gia tăng, tiếp điểm NO loại L/C.
- 1 kênh đầu ra điều khiển: Có thể cung cấp nguồn DC 24V hoặc đóng/ngắt tiếp điểm COM/NO/NC để điều khiển thiết bị ngoại vi.
✅ 2. Tích hợp xác nhận phản hồi kép (Double Confirmation)
- Tiếp điểm M+ (giám sát) và A (xác nhận) giúp hệ thống xác minh trạng thái thiết bị đầu cuối (như cửa đã mở, quạt đã chạy...).
- Cho phép hiển thị tình trạng thiết bị điều khiển trên màn hình LCD của trung tâm báo cháy địa chỉ.
- Đảm bảo rằng tín hiệu điều khiển không chỉ được gửi đi mà còn được phản hồi lại một cách đáng tin cậy.
✅ 3. Chỉ thị trạng thái hoạt động rõ ràng bằng đèn LED
- Đèn đỏ sáng liên tục → Tác động.
- Đèn đỏ nhấp nháy liên tục → Ngắt kết nối (lỗi).
- Đèn đỏ nhấp nháy mỗi 2,5 giây → Giám sát bình thường.
- Trực quan, dễ nhận biết, giúp kỹ thuật viên đánh giá trạng thái tại hiện trường một cách nhanh chóng mà không cần thiết bị hỗ trợ.
✅ 4. Thiết lập địa chỉ đơn giản
Công tắc DIP nhị phân (DIP switch) cho phép gán địa chỉ mô-đun nhanh chóng, chính xác, không cần lập trình phức tạp.
✅ 5. Truyền thông ổn định, chống nhiễu hiệu quả
Sử dụng công nghệ truyền dual-wire multi-transmission trên đường truyền 2 dây. Trở kháng đường trục thấp (<10Ω) đảm bảo tín hiệu mạnh, không bị ảnh hưởng bởi độ dài dây hoặc nhiễu điện từ.
✅ 6. Tự kiểm tra trạng thái
Mô-đun có khả năng tự chẩn đoán tình trạng ngắt kết nối hoặc mất tín hiệu, gửi cảnh báo kịp thời về trung tâm.
✅ 7. Kết nối mở rộng mà không cần nguồn ngoài
Tương thích trực tiếp với đầu báo khói, nhiệt thường – không cần nguồn phụ. Tiết kiệm không gian tủ điện, dây nguồn và công đoạn lắp đặt.
✅ 8. Thiết kế lắp đặt linh hoạt
Kiểu gắn nổi, kết nối với ray nhôm cố định, đi kèm kẹp trượt di động. Cho phép lắp đặt hoặc tháo rời từng mô-đun riêng biệt mà không ảnh hưởng đến hệ thống.
📐 Thông số kỹ thuật chi tiết
| Thông số | Giá trị |
| Chức năng | 2 kênh đầu vào, 1 kênh điều khiển đầu ra |
| Tín hiệu đầu vào | Smoke, Heat Fixed, Rate of Rise, NO-type (L, C) |
| Đầu vào giám sát mở rộng | M+ (tiếp điểm giám sát), A (tiếp điểm xác nhận), không điện áp |
| Đầu ra điều khiển | Có nguồn DC24V hoặc tiếp điểm COM/NO/NC |
| Dòng tải tiếp điểm đầu ra | DC 30V / 2A (tối đa) |
| Trở kháng đường truyền | < 10Ω (đường trục chính) |
| Vật liệu | Nhựa chống cháy |
| Kích thước | 59.8mm (Rộng) x 80mm (Dài) x 32.5mm (Cao) |
| Môi trường hoạt động | Nhiệt độ: 0 ~ 50°C, Độ ẩm: < 90% RH |
| Chống bụi/nước | IP30 (tuỳ chọn) |
| Kết thúc đường dây (EOL) | Tụ điện đầu cuối (loại R, không dùng điện trở) |
🧩 Ứng dụng điển hình trong hệ thống PCCC
- Kết nối đầu báo khói nhiệt thông thường vào hệ thống địa chỉ hóa.
- Giám sát và điều khiển nút nhấn khẩn (MCP), xác nhận tín hiệu rõ ràng.
- Điều khiển thiết bị cơ điện: quạt hút khói, cửa cuốn, van nước, đèn cảnh báo...
- Giám sát tín hiệu phản hồi thiết bị an toàn như: Xác nhận cửa cuốn đã hạ; Quạt tăng áp đã hoạt động; Van chặn khói đã đóng/mở; Relay đã kích hoạt
🎯 Lợi ích vượt trội khi sử dụng YUNYANG YR3-01
🔍 Giám sát thông minh & chính xác từng điểm thiết bị, tăng cường tính toàn vẹn của hệ thống.
🧠 Xác nhận tín hiệu điều khiển kèm phản hồi, giảm thiểu sai sót và nâng cao độ tin cậy.
⚡ Tiết kiệm chi phí hệ thống nhờ khả năng hoạt động không cần nguồn phụ.
🔧 Lắp đặt dễ dàng, bảo trì thuận tiện, phù hợp với các công trình từ nhỏ đến lớn.
📊 Hiển thị trạng thái trực quan, hỗ trợ kỹ thuật viên thao tác nhanh tại hiện trường.
🏢 Ứng dụng trong công trình thực tế
- Tòa nhà văn phòng, khách sạn, chung cư cao tầng
- Nhà xưởng công nghiệp, trung tâm dữ liệu, khu chế xuất
- Hệ thống PCCC trung tâm thương mại, hầm xe, bệnh viện, kho vận
📌 Kết Luận
Mô-đun YUNYANG YR3-01 là giải pháp hoàn hảo để mở rộng, giám sát và điều khiển thiết bị trong hệ thống báo cháy địa chỉ. Với thiết kế thông minh, giao tiếp ổn định và khả năng giám sát linh hoạt, sản phẩm này sẽ nâng cao độ tin cậy và khả năng vận hành hệ thống PCCC, bảo vệ an toàn tối đa cho mọi công trình.
