🔔 Van Báo Động PCCC DN150 SHINYI ALVX-0150: Báo động chính xác – Kiểm soát lưu lượng ổn định – Tổ hợp tích hợp cho hệ thống sprinkler ướt quy mô lớn

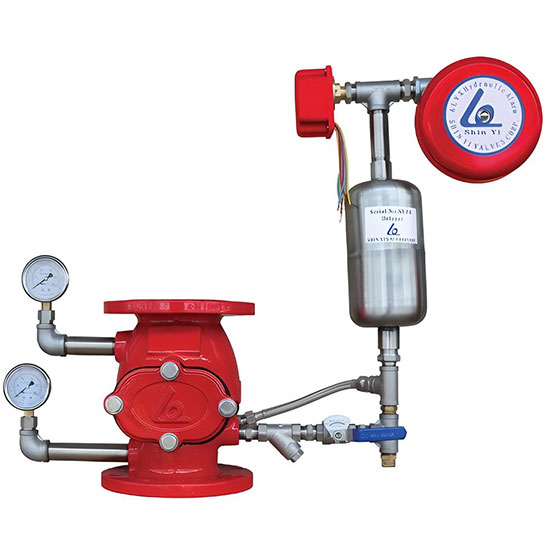

🛠️ Giới thiệu tổng quanSHINYI ALVX-0150 là van báo động chuyên dụng cho hệ thống chữa cháy tự động dạng sprinkler ướt, nơi đường ống luôn chứa sẵn nước dưới áp suất. Với kích thước DN150, sản phẩm thích hợp dùng trong các công trình yêu cầu lưu lượng cấp nước lớn và phân vùng chữa cháy độc lập.
Van thực hiện hai chức năng chính:
- Mở cấp nước khi đầu phun sprinkler hoạt động
- Đồng thời kích hoạt chuông nước thủy lực và/hoặc công tắc áp lực để báo cháy tự động

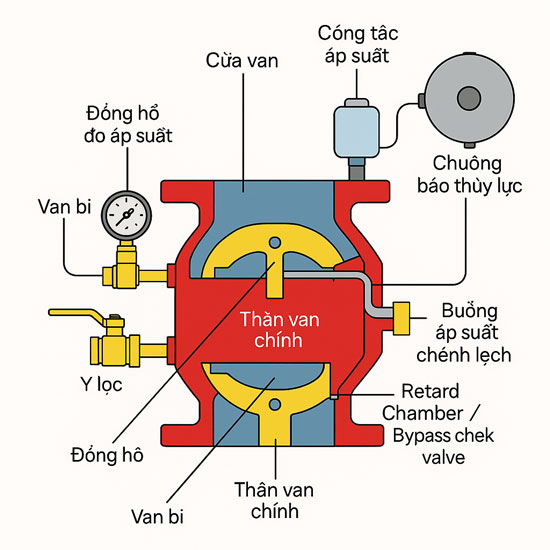

⚙️ Nguyên lý hoạt động
Khi đầu phun sprinkler mở do nhiệt độ cao:
- Áp lực giảm → nước từ hệ thống cấp chính chảy qua van ALVX-0150 vào mạng lưới sprinkler.
- Dòng nước đi qua nhánh phụ → kích hoạt chuông nước thủy lực phát âm thanh cảnh báo.
- Đồng thời, áp lực tăng sẽ kích hoạt pressure switch (nếu có) gửi tín hiệu về tủ điều khiển báo cháy.
✅ Van vận hành hoàn toàn bằng thủy lực, đảm bảo hoạt động ổn định kể cả khi mất điện.

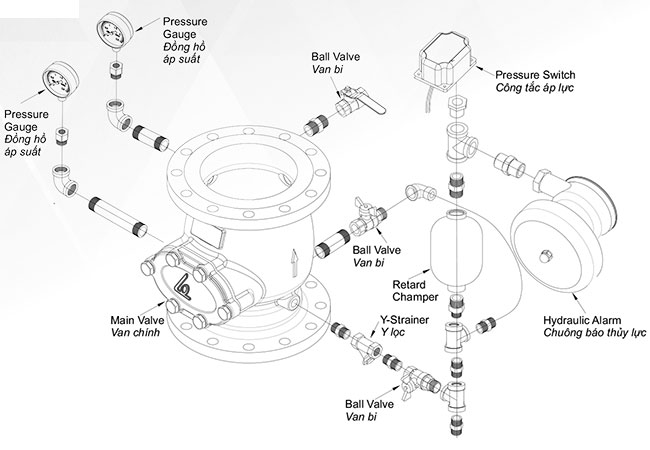

🔧 Cấu hình tổ hợp van ALVX-0150
Van được lắp sẵn theo dạng tổ hợp module, bao gồm:
| Thành phần | Mô tả chức năng |
| Main Valve (Van chính) | Điều tiết dòng nước cấp vào sprinkler |
| Bypass Check Valve | Ngăn báo động giả do áp lực dao động nhẹ |
| Ball Valves | Mở/khóa các nhánh phụ thủ công |
| Y-Strainer | Lọc cặn – bảo vệ chuông nước và van điện tử |
| Hydraulic Alarm Bell | Cảnh báo cơ học bằng áp lực nước |
| Pressure Gauges | Giám sát áp lực đầu vào và đầu ra |
| Pressure Switch (tùy chọn) | Truyền tín hiệu báo cháy đến trung tâm |
🛡️ Vật liệu chế tạo – Bền bỉ, chống ăn mòn
| Thành phần | Vật liệu | Tiêu chuẩn |
| Thân van | Gang cầu (Ductile Iron) | ASTM A536 / EN-GJS 500-7 |
| Gioăng làm kín | Cao su NBR / EPDM | ISO 4633 – chịu nhiệt, kháng nước |
| Phụ kiện | Thép mạ kẽm, inox 304 | ASTM B633 / A182 |
| Sơn phủ | Epoxy khô tĩnh điện, dày 250–300µm | JIS K 5551:2002 |
📐 Thông số kỹ thuật – SHINYI ALVX-0150
| Thông số | Giá trị |
| Kích thước danh định | DN150 |
| Mã sản phẩm | ALVX-0150 |
| Kiểu kết nối | Mặt bích (Flanged End) |
| Áp suất làm việc | PN10 / PN16 / 10K / ANSI 150LB |
| Nhiệt độ làm việc | –10°C đến +80°C |
| Môi chất | Nước sạch chữa cháy |
| Màu sơn | Đỏ tiêu chuẩn PCCC (RAL) |

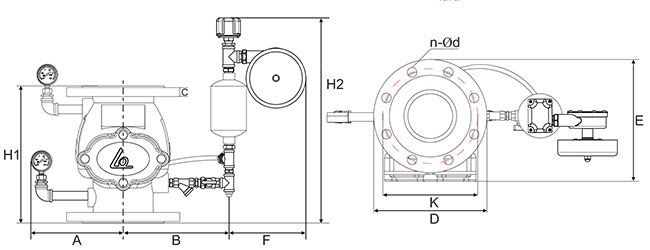

📏 Kích thước lắp đặt (mm)
| Ký hiệu | Giá trị |
| A | 260 |
| B | 260 |
| F | 280 |
| E | 230 |
| H1 (thân van) | 280 |
| H2 (tổng chiều cao) | 586 |
| D (PN10/PN16) | 285 |
| K (PN10/PN16) | 240 |
| n–Ød | 8 – Ø23 |
| C | 19 |
✅ Ưu điểm nổi bật
🔔 Cảnh báo chính xác – không giả, không trễ
Chỉ kích hoạt khi có dòng chảy thực, giảm thiểu tình trạng báo cháy sai do dao động áp.
🧰 Tổ hợp đầy đủ – thi công và vận hành đơn giản
Không cần mua từng bộ phận – van được lắp sẵn gồm chuông, lọc, van bi, đồng hồ, bypass.
🛠 Tương thích nhiều tiêu chuẩn kết nối
Dễ dàng lắp đặt trên hệ thống có mặt bích chuẩn BS, DIN, JIS hoặc ANSI.
🌧 Chịu thời tiết và môi trường khắc nghiệt
Phù hợp lắp trong nhà hoặc ngoài trời (có mái che), trạm bơm, phòng kỹ thuật.
🏭 Ứng dụng thực tế
SHINYI ALVX-0150 phù hợp với:
🏭 Nhà máy công nghiệp nặng, luyện kim, lọc hóa dầu
🏬 Trung tâm thương mại lớn, siêu thị nhiều tầng
🏢 Tòa nhà cao tầng, khu phức hợp đa chức năng
🏗 Kho logistics, nhà kho quy mô lớn
🛫 Sân bay, nhà ga, công trình công cộng hạng A
📌 Hướng dẫn kỹ thuật lắp đặt
- Đảm bảo lắp đúng chiều dòng chảy theo mũi tên trên thân van.
- Vị trí lắp đặt phải dễ kiểm tra, bảo trì và thao tác vận hành.
- Định kỳ 3–6 tháng kiểm tra hoạt động chuông nước, công tắc áp lực và van chính.
- Sử dụng lọc sơ cấp đầu nguồn nếu nguồn nước có nhiều cặn.
📊 BẢNG SO SÁNH CÁC MODEL VAN BÁO ĐỘNG SHINYI ALVX (DN65 ~ DN250)
| Model | Kích thước danh nghĩa (DN) | Áp suất làm việc | Chuẩn mặt bích | Lưu lượng ước tính (*m³/h) | Ứng dụng tiêu biểu |
| ALVX-0065 | DN65 | PN10/PN16 | BS, DIN, JIS, ANSI | ~15–30 m³/h | Nhà phố, văn phòng nhỏ, khách sạn mini, shop-house |
| ALVX-0080 | DN80 | PN10/PN16 | BS, DIN, JIS, ANSI | ~30–50 m³/h | Tòa nhà vừa, khách sạn 3–4 sao, nhà xưởng nhỏ |
| ALVX-0100 | DN100 | PN10/PN16 | BS, DIN, JIS, ANSI | ~50–80 m³/h | Tòa nhà cao tầng, trung tâm thương mại, nhà xưởng lớn |
| ALVX-0125 | DN125 | PN10/PN16 | BS, DIN, JIS, ANSI | ~80–120 m³/h | Kho hàng, khu sản xuất, công trình công cộng |
| ALVX-0150 | DN150 | PN10/PN16 | BS, DIN, JIS, ANSI | ~120–180 m³/h | Nhà máy lớn, logistic center, trung tâm thương mại đa tầng |
| ALVX-0200 | DN200 | PN10/PN16 | BS, DIN, JIS, ANSI | ~180–250 m³/h | Sân bay, nhà ga, nhà máy điện, khu công nghiệp trọng điểm |
| ALVX-0250 | DN250 | PN10/PN16 | BS, DIN, JIS, ANSI | ~250–350+ m³/h | Cảng biển, depot xăng dầu, nhà máy hóa chất, công trình đặc biệt |
🎯 Gợi Ý Lựa Chọn Model Theo Quy Mô Dự Án
| Quy mô hệ sprinkler | Diện tích bảo vệ (ước tính) | Model khuyến nghị |
| < 1.000 m² | Căn hộ, văn phòng nhỏ | ALVX-0065 / 0080 |
| 1.000 – 3.000 m² | Chung cư, tòa nhà văn phòng | ALVX-0100 / 0125 |
| 3.000 – 6.000 m² | Nhà máy, kho lớn | ALVX-0150 |
| > 6.000 m² | Sân bay, cảng, nhà máy điện | ALVX-0200 / 0250 |
🔚 Kết luận
Van báo động DN150 SHINYI ALVX-0150 là giải pháp đáng tin cậy để kiểm soát dòng nước, phát hiện cháy sớm và kích hoạt cảnh báo trong hệ sprinkler ướt quy mô lớn. Với thiết kế đồng bộ, độ tin cậy cao và khả năng vận hành không phụ thuộc điện năng, sản phẩm giúp tăng cường độ an toàn cho hệ thống PCCC hiện đại.
