🔔 Van Báo Động PCCC DN65 SHINYI ALVX-0065: Kích hoạt cảnh báo tự động – Giải pháp tin cậy cho hệ thống chữa cháy sprinkler ướt

🛠️ Giới thiệu tổng quan
Van báo động ALVX-0065 là thiết bị điều khiển dòng nước và kích hoạt tín hiệu báo cháy cơ học hoặc điện tử trong hệ thống chữa cháy sprinkler dạng ướt (wet system). Van được lắp đặt trên tuyến ống chính, cho phép phát hiện tức thời khi có dòng nước ổn định chảy qua (đồng nghĩa với đầu phun đã hoạt động) và kích hoạt chuông nước thủy lực hoặc cảm biến áp lực để báo động.
Van phù hợp cho:
- Nhà xưởng, kho hàng nhỏ
- Văn phòng, khách sạn, trường học
- Khu vực có nguy cơ cháy trung bình đến cao
- Hệ thống sprinkler nhỏ gọn (1–2 khu vực)

⚙️ Nguyên lý hoạt động
Khi đầu phun sprinkler bị kích hoạt (do nhiệt độ cao), áp lực trong đường ống giảm → nước từ trạm cấp chính chảy vào hệ thống với tốc độ ổn định.
- Dòng nước đi qua van ALVX → đẩy mở khoang điều khiển bên trong van chính.
- Đồng thời, nước được dẫn qua đường ống kích hoạt chuông nước thủy lực và/hoặc công tắc áp lực (Pressure Switch).
- Chuông nước kêu vang & trung tâm báo cháy nhận tín hiệu → phát cảnh báo cháy.
Hệ thống hoạt động hoàn toàn tự động, không cần nguồn điện để vận hành van chính.

Van báo động PCCC DN100 SHINYI ALVX 0100

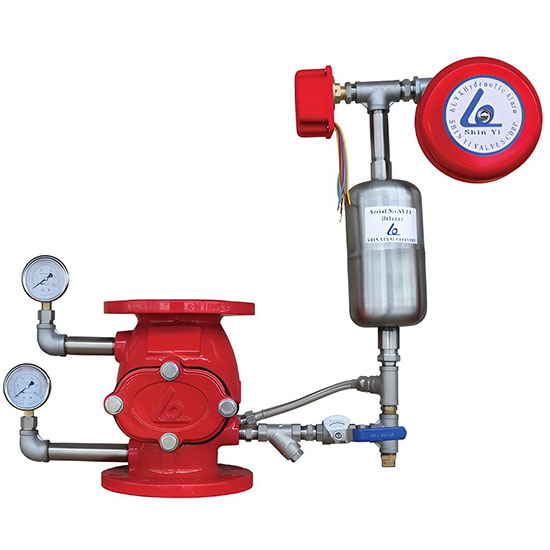

🔧 Cấu tạo tổ hợp ALVX-0065
Van được cấu thành từ các bộ phận chính sau:

Bộ phận	Chức năng
Main Valve – Van chính	Điều khiển dòng nước vào sprinkler
Bypass Check Valve – Van chống báo động giả	Tránh kích hoạt do tăng áp nhỏ
Ball Valves – Van bi	Mở/khóa thủ công từng nhánh phụ
Pressure Gauges – Đồng hồ áp suất	Theo dõi trạng thái đường ống
Hydraulic Alarm Bell – Chuông nước	Báo cháy cơ học
Y-Strainer – Lọc chữ Y	Bảo vệ chuông và van phụ
Pressure Switch – Công tắc áp lực	Gửi tín hiệu điện về tủ trung tâm (tùy chọn)

Van báo động PCCC DN150 SHINYI ALVX 0150

🛡️ Vật liệu chế tạo – Chịu lực & chống ăn mòn cao

Thành phần	Vật liệu	Tiêu chuẩn
Thân van	Gang cầu	ASTM A536 / EN-GJS-500-7
Gioăng làm kín	Cao su NBR hoặc EPDM	ISO 4633
Ốc vít, phụ kiện	Inox hoặc thép mạ kẽm	ASTM B633
Sơn phủ	Epoxy khô tĩnh điện, màu đỏ	JIS K 5551:2002

✅ Van có khả năng làm việc bền bỉ trong môi trường ẩm ướt, nhiệt độ thay đổi hoặc có áp lực dao động nhẹ.

📐 Thông số kỹ thuật – ALVX-0065

Thông số	Giá trị
Kích thước danh định	DN65
Mã sản phẩm	ALVX-0065
Áp suất làm việc	PN10 / PN16 / 10K / 16K / 150LB
Tiêu chuẩn mặt bích	BS 4504, DIN 2632/2633, JIS B2220, ASME B16.42
Nhiệt độ làm việc	–10°C đến +80°C
Môi chất sử dụng	Nước sạch PCCC
Màu sắc	Sơn đỏ epoxy (RAL PCCC)
Kiểu lắp đặt	Đặt đứng – đầu vào phía dưới, đầu ra phía trên

Van báo động PCCC DN200 SHINYI ALVX 0200

📏 Kích thước lắp đặt (mm)

Ký hiệu	Giá trị
A	235
B	235
F	220
E	205
H1	210
H2	555
D (PN10)	185
K (PN10)	145
n–Ød (PN10)	4–Ø19
C	19

🧭 Thích hợp kết nối với ống thép mạ kẽm, ống đen hoặc hệ thống ống sprinkler chuẩn DIN/BS/JIS.

✅ Ưu điểm nổi bật
🔔 Kích hoạt báo động tức thời
Hoạt động dựa vào dòng nước thực tế, không phụ thuộc cảm biến điện – đảm bảo cảnh báo cháy đúng và nhanh.
🧩 Tổ hợp tích hợp đầy đủ – lắp nhanh chóng
Sản phẩm gồm cả đồng hồ áp, van bi, lọc Y, chuông nước, van test – dễ đấu nối mà không cần mua rời phụ kiện.
🛠 Chống báo động giả thông minh
Van phụ chống báo động giả cho phép dòng tăng áp nhẹ đi qua mà không kích hoạt chuông – giảm báo động sai.
🌧 Vận hành bền bỉ ngoài trời & môi trường ẩm
Sơn epoxy bảo vệ toàn diện, phù hợp lắp trong tủ kỹ thuật ngoài trời hoặc phòng bơm.

🏭 Ứng dụng thực tế
SHINYI ALVX-0065 được sử dụng hiệu quả trong:
🏢 Tòa nhà văn phòng, chung cư, trung tâm thương mại

🏭 Nhà máy, xưởng sản xuất, kho logistics

🏥 Bệnh viện, cơ sở công cộng, trường học

🏬 Khu thương mại – nhà hàng – khách sạn

🏗 Công trình theo chuẩn NFPA, TCVN, EN12845

📌 Lưu ý kỹ thuật khi lắp đặt
- Luôn lắp đặt đúng chiều dòng chảy (IN dưới – OUT trên).
- Bố trí đủ không gian phía trước và sau để thao tác van bi, kiểm tra đồng hồ áp.
- Đảm bảo nguồn nước cấp luôn có áp ổn định ≥ 0.7 bar.
- Kiểm tra van định kỳ mỗi 3–6 tháng, thao tác test chuông để đảm bảo vận hành tin cậy.

📊 BẢNG SO SÁNH CÁC MODEL VAN BÁO ĐỘNG SHINYI ALVX (DN65 ~ DN250)

Model	Kích thước danh nghĩa (DN)	Áp suất làm việc	Chuẩn mặt bích	*Lưu lượng ước tính (m³/h)**	Ứng dụng tiêu biểu
ALVX-0065	DN65	PN10/PN16	BS, DIN, JIS, ANSI	~15–30 m³/h	Nhà phố, văn phòng nhỏ, khách sạn mini, shop-house
ALVX-0080	DN80	PN10/PN16	BS, DIN, JIS, ANSI	~30–50 m³/h	Tòa nhà vừa, khách sạn 3–4 sao, nhà xưởng nhỏ
ALVX-0100	DN100	PN10/PN16	BS, DIN, JIS, ANSI	~50–80 m³/h	Tòa nhà cao tầng, trung tâm thương mại, nhà xưởng lớn
ALVX-0125	DN125	PN10/PN16	BS, DIN, JIS, ANSI	~80–120 m³/h	Kho hàng, khu sản xuất, công trình công cộng
ALVX-0150	DN150	PN10/PN16	BS, DIN, JIS, ANSI	~120–180 m³/h	Nhà máy lớn, logistic center, trung tâm thương mại đa tầng
ALVX-0200	DN200	PN10/PN16	BS, DIN, JIS, ANSI	~180–250 m³/h	Sân bay, nhà ga, nhà máy điện, khu công nghiệp trọng điểm
ALVX-0250	DN250	PN10/PN16	BS, DIN, JIS, ANSI	~250–350+ m³/h	Cảng biển, depot xăng dầu, nhà máy hóa chất, công trình đặc biệt

📌 *Lưu lượng là giá trị tham khảo, còn tùy thuộc vào áp suất cấp, chiều dài ống và số lượng đầu sprinkler mở đồng thời.

🎯 Gợi Ý Lựa Chọn Model Theo Quy Mô Dự Án

Quy mô hệ sprinkler	Diện tích bảo vệ (ước tính)	Model khuyến nghị
< 1.000 m²	Căn hộ, văn phòng nhỏ	ALVX-0065 / 0080
1.000 – 3.000 m²	Chung cư, tòa nhà văn phòng	ALVX-0100 / 0125
3.000 – 6.000 m²	Nhà máy, kho lớn	ALVX-0150
> 6.000 m²	Sân bay, cảng, nhà máy điện	ALVX-0200 / 0250

🔚 Kết luận
Van báo động SHINYI ALVX-0065 – DN65 là giải pháp đơn giản, tin cậy và dễ vận hành cho hệ thống chữa cháy sprinkler dạng ướt. Với kết cấu tích hợp thông minh, khả năng kích hoạt cảnh báo chính xác và độ bền cao, sản phẩm đáp ứng tốt các yêu cầu kỹ thuật và tiết kiệm chi phí cho hệ thống PCCC quy mô vừa và nhỏ.
