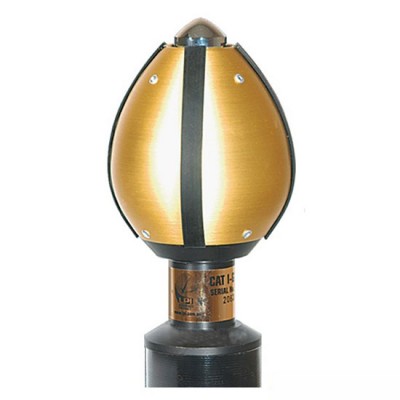

Kim thu sét phát xạ sớm LPI GUARDIAN CAT I

Tình trạng:

Viết đánh giá

LPI Guardian CAT I là một thành phần cốt lõi trong LPI Guardian System 5 – một hệ thống chống sét trực tiếp toàn diện và được thiết kế chuyên biệt từ LPI, nhà sản xuất hàng đầu về giải pháp chống sét của Úc. Dòng kim thu sét Guardian CAT (Controlled Advanced Triggering) kết hợp những tiến bộ mới nhất trong lĩnh vực chống sét với các nguyên tắc đã được kiểm chứng, mang lại hiệu quả bảo vệ vượt trội cho mọi công trình.

[Xem tiếp]

Gọi ngay 0912.124.679 để có được giá tốt nhất!

Từ khóa: Bán kính bảo vệ kim thu sét, Nguyên lý hoạt động kim thu sét ESE, Kim thu sét LPI Guardian CAT I, LPI Guardian System 5, Kim chống sét LPI CAT I, Hệ thống chống sét LPI, Công nghệ chống sét chủ động, Kim thu sét có kiểm soát, Chống sét tiên tiến, Triệt tiêu điện tích không gian, Kim thu sét đầu tù, Cáp chống sét HVSC, High Voltage Shielded Cable, Cáp chống sét LPI, Dây thoát sét chống nhiễu, Bột giảm điện trở đất GRIP, LPI GRIP, Bột tiếp địa LPI Reslo, Thiết bị đếm sét LSR, Cột chống sét FRP, Fibreglass Reinforced Plastic, Cột chống sét cách điện, Chống sét công trình lớn, Chống sét nhà xưởng công nghiệp, Chống sét nhà cao tầng, Chống sét trạm viễn thông, Chống sét khu dân cư, Giải pháp chống sét toàn diện, Thi công hệ thống chống sét, Lắp đặt kim thu sét LPI2, Tư vấn chống sét, Đánh giá kim thu sét LPI Guardian CAT I, So sánh kim thu sét LPI CAT và Stormaster ESE, Ưu điểm của kim thu sét LPI Guardian, Báo giá kim thu sét LPI Guardian System 5, Lắp đặt chống sét cho nhà máy, Tiêu chuẩn chống sét NF C 17-102, Cách bảo vệ công trình khỏi sét đánh, Kim thu sét LPI Guardian CAT I TPHCM, Thi công chống sét LPI Hà Nội, Đại lý LPI Guardian System 5 Đà Nẵng, Chống sét công nghiệp Bình Dương

⚡ LPI Guardian CAT I – Kim thu sét chủ động với công nghệ kích hoạt tiên tiến Controlled Advanced Triggering (CAT)

LPI Guardian CAT I là kim thu sét chủ động thuộc hệ thống Guardian System 5 do LPI (Australia) phát triển, sử dụng công nghệ Controlled Advanced Triggering – một bước tiến vượt bậc trong việc chủ động điều hướng tia sét một cách chính xác và an toàn.
Sản phẩm được thiết kế để đảm bảo:
- Thu sét tại điểm ưu tiên trên công trình
- Hạn chế phóng tia sét phụ
- Giảm nguy cơ cháy nổ – sốc điện – tổn thất thiết bị

🔬 Nguyên lý hoạt động của Guardian CAT I
Khác với các kim thu sét thông thường, Guardian CAT I hoạt động dựa trên nguyên lý phát tia tiên đạo có kiểm soát (controlled triggering streamer):
- Thiết kế dạng đầu tù, không nhọn → giúp giảm hiệu ứng "điện tích không gian" (space charge) gây nhiễu điện trường tự nhiên.
- Các panel kim loại "treo điện" (floating) độc lập bao quanh lõi trung tâm → tăng độ nhạy với điện trường khi có sét đến gần.
- Khi tia sét đi xuống (down-leader) tiến đến gần, panel đối diện bị kích điện do hiện tượng ghép điện dung, tạo ra tia hồ quang kích hoạt (triggering arc) với lõi trung tâm.
- Tia hồ quang này: Giải phóng nồng độ ion cao, hình thành “streamer” (tia tiên đạo đi lên). Tăng mạnh điện trường tại điểm phát, giúp “streamer” phát triển thành up-leader ổn định.
- Tia sét được dẫn chủ động vào kim thu – sau đó chuyển xuống đất qua dây dẫn chuyên dụng HVSC và hệ thống tiếp địa an toàn.
🧠 Đặc điểm nổi bật: phát “streamer” đúng thời điểm – không sớm không muộn – giúp tối đa hóa vùng bảo vệ mà không gây nhiễu điện trường xung quanh.

📐 Cấu tạo kim thu sét Guardian CAT I

Bộ phận	Chức năng
Đầu kim tù (blunt tip)	Giảm hiệu ứng ion hóa sớm, tránh sinh điện tích không gian
Panel điện "treo" (floating)	Cảm ứng điện trường, điều hướng năng lượng sét
Lõi trung tâm nối đất	Dẫn xung điện khi kích hoạt về hệ thống tiếp địa
Ngõ kết nối HVSC	Kết nối với cáp chống sét chuyên dụng

🔧 Giải pháp lắp đặt đi kèm: dùng cột FRP cách điện (Fiberglass Reinforced Plastic) để nâng cao kim lên khỏi công trình, tối ưu vùng bảo vệ.

🌩 Thông số kỹ thuật – LPI Guardian CAT I

Thông số	Giá trị
Model	Guardian CAT I
Công nghệ	Controlled Advanced Triggering (CAT)
Bán kính bảo vệ tối đa	Lên tới 120 mét (tùy độ cao & cấp bảo vệ)
Chất liệu	Hợp kim chống ăn mòn, đầu kim tù
Cấu tạo panel	4 panel nổi cách điện với lõi trung tâm
Kết nối cột	Gắn trực tiếp vào ống thép GI 2" hoặc cột FRP
Phụ kiện đi kèm	HVSC, LSR, hệ thống tiếp địa GRIP hoặc RESLO

📊 Bán kính bảo vệ (theo độ cao lắp đặt & cấp bảo vệ)
Dựa trên mô hình tính toán tiêu chuẩn – Guardian CAT I ở độ cao 5m so với đỉnh công trình:

Chiều cao công trình + kim (m)	R (Bán kính - Cấp rất cao)	Cấp cao	Cấp tiêu chuẩn
10	38 m	52 m	69 m
20	46 m	63 m	74 m
30	52 m	73 m	77 m
50 – 150	75 m (giới hạn)	124 m	134 m

📌 Kết quả trên mang tính tham khảo. LPI có phần mềm chuyên dụng để tính toán bán kính bảo vệ chính xác theo vùng sét, địa hình, độ cao và vật liệu công trình.

🏗 Ứng dụng phù hợp cho Guardian CAT I
🏡 Nhà ở cao cấp, biệt thự, khách sạn quy mô nhỏ
🏭 Nhà máy, kho xưởng, trung tâm dữ liệu
🏢 Văn phòng, tòa nhà thương mại, trạm BTS
⛪ Công trình văn hóa – di sản
⛴ Cảng biển, trạm xăng, bãi chứa hóa chất
🌐 Công trình tại khu vực sét cao (nhiệt đới, đồi núi, gần biển)

🔧 Các thành phần hệ thống Guardian System 5 đi kèm
- Kim thu sét CAT I / CAT II / CAT III
- Cột FRP cách điện (tăng hiệu quả phát streamer)
- Dây HVSC (High Voltage Shielded Cable)
- Lightning Strike Recorder (LSR) – bộ đếm số lần sét đánh
- Hệ thống tiếp địa: Cọc đồng, cọc thép mạ đồng; Bột tăng cường tiếp địa GRIP / RESLO; Băng đồng hoặc dây đồng trần

✅ Ưu điểm vượt trội của Guardian CAT I
⏱ Kích hoạt đúng thời điểm → tăng hiệu quả thu sét, không làm nhiễu điện trường
🔩 Cấu tạo chống ăn mòn – chống sét ngược
🔌 Hỗ trợ lắp đặt HVSC – giảm nguy cơ phóng điện bên trong kết cấu
📊 Tính toán chính xác bằng phần mềm chuyên dụng
📜 Tuân thủ tiêu chuẩn quốc tế & có chứng nhận LPI Australia

⚡ Bảng So Sánh Nhanh – LPI Guardian CAT Series

Tiêu chí	Guardian CAT I	Guardian CAT II	Guardian CAT III
Công nghệ	CAT – Controlled Advanced Triggering	CAT – Controlled Advanced Triggering	CAT – Controlled Advanced Triggering
Cấp độ bảo vệ	Cơ bản / Tiêu chuẩn	Cao	Rất cao / Chuyên dụng công trình lớn
Bán kính bảo vệ tối đa (rmax)	~66m – 113m (tùy độ cao & cấp bảo vệ)	~75m – 124m (tùy độ cao & cấp bảo vệ)	~92m – 134m (cực đại)
Chiều cao lắp đặt đề xuất	≥ 2m – 5m trên đỉnh công trình	≥ 5m	≥ 5m
Vật liệu chế tạo	Inox 316	Inox 316	Inox 316
Ứng dụng khuyến nghị	Nhà dân, kho xưởng nhỏ, công trình thấp	Nhà xưởng lớn, trạm BTS, trạm điện	Cao ốc, sân bay, nhà máy điện, cảng biển
Tương thích hệ thống Guardian 5	✅	✅	✅
Thời gian bảo hành	10 năm	10 năm	10 năm
Chứng nhận quốc tế	NFC 17-102, IEC 62305, AS/NZS 1768	NFC 17-102, IEC 62305, AS/NZS 1768	NFC 17-102, IEC 62305, AS/NZS 1768

📝 Tóm tắt lựa chọn
🔹 CAT I: Phù hợp nhà ở, công trình quy mô nhỏ cần chống sét chủ động với chi phí tiết kiệm.
🔸 CAT II: Dành cho nhà máy, tòa nhà trung bình hoặc nơi có yêu cầu bảo vệ cao hơn.
🔺 CAT III: Lựa chọn tối ưu cho công trình lớn, khu công nghiệp, hoặc khu vực có nguy cơ sét đánh cao (cao tầng, sân bay, trạm điện…).

📞 Cần tư vấn thiết kế hệ thống chống sét theo chuẩn LPI?
Liên hệ ngay để được:
- Khảo sát – tính toán vùng bảo vệ miễn phí
- Hỗ trợ hồ sơ kỹ thuật, bản vẽ CAD
- Cung cấp CO/CQ, test report, chứng nhận xuất xứ
- Thi công trọn gói toàn quốc
