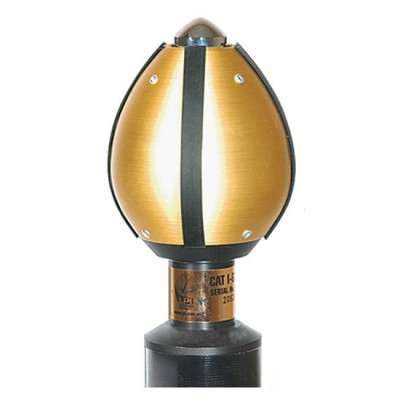

Kim thu sét phát xạ sớm LPI GUARDIAN CAT III

Tình trạng:

Viết đánh giá

LPI Guardian CAT III là mẫu kim thu sét mạnh mẽ và tiên tiến nhất trong dòng sản phẩm Controlled Advanced Triggering (CAT) của LPI – thương hiệu chống sét hàng đầu thế giới từ Úc.

[Xem tiếp]

Gọi ngay 0912.124.679 để có được giá tốt nhất!

Từ khóa: Bán kính bảo vệ kim thu sét, Nguyên lý hoạt động kim thu sét ESE, Kim thu sét LPI Guardian CAT I, LPI Guardian System 5, Kim chống sét LPI CAT I, Hệ thống chống sét LPI, Công nghệ chống sét chủ động, Kim thu sét có kiểm soát, Chống sét tiên tiến, Triệt tiêu điện tích không gian, Kim thu sét đầu tù, Cáp chống sét HVSC, High Voltage Shielded Cable, Cáp chống sét LPI, Dây thoát sét chống nhiễu, Bột giảm điện trở đất GRIP, LPI GRIP, Bột tiếp địa LPI Reslo, Thiết bị đếm sét LSR, Cột chống sét FRP, Fibreglass Reinforced Plastic, Cột chống sét cách điện, Chống sét công trình lớn, Chống sét nhà xưởng công nghiệp, Chống sét nhà cao tầng, Chống sét trạm viễn thông, Chống sét khu dân cư, Giải pháp chống sét toàn diện, Thi công hệ thống chống sét, Lắp đặt kim thu sét LPI2, Tư vấn chống sét, Đánh giá kim thu sét LPI Guardian CAT I, So sánh kim thu sét LPI CAT và Stormaster ESE, Ưu điểm của kim thu sét LPI Guardian, Báo giá kim thu sét LPI Guardian System 5, Lắp đặt chống sét cho nhà máy, Tiêu chuẩn chống sét NF C 17-102, Cách bảo vệ công trình khỏi sét đánh, Kim thu sét LPI Guardian CAT I TPHCM, Thi công chống sét LPI Hà Nội, Đại lý LPI Guardian System 5 Đà Nẵng, Chống sét công nghiệp Bình Dương

⚡ LPI Guardian CAT III – Kim thu sét chủ động cao cấp, tối đa hóa vùng bảo vệ

Guardian CAT III là mẫu kim thu sét chủ động thế hệ mới do Lightning Protection International (LPI – Úc) phát triển, ứng dụng công nghệ CAT – Controlled Advanced Triggering để chủ động phát tia tiên đạo tại đúng thời điểm, tạo ra vùng bảo vệ rộng nhất trong dòng Guardian Series.
🔰 Lý tưởng cho các tòa nhà cao tầng, sân bay, nhà máy điện, trạm viễn thông, cảng biển và những khu vực có mật độ sét cao.

🧠 Công nghệ độc quyền Controlled Advanced Triggering (CAT)
Kim Guardian CAT III hoạt động dựa trên cơ chế:
- Không phát sớm streamer, nhờ thiết kế đầu kim tù và các panel "treo điện" (floating panels) giúp hạn chế phát ion trong giai đoạn điện trường thấp.
- Khi tia sét đi xuống (down-leader) tiến gần, panel đối diện được kích điện nhờ hiệu ứng cảm ứng tĩnh điện.
- Một hồ quang điện xảy ra giữa panel và lõi trung tâm → phát sinh streamer mạnh → hình thành tia tiên đạo lên (up-leader) chính xác.
- Quá trình diễn ra đúng thời điểm để đảm bảo cả hai điều kiện điện trường quan trọng:
+ ~3 MV/m tại đầu kim để khởi tạo streamer.
+ ~300 kV/m giữa kim và down-leader để duy trì sự phát triển của streamer.
🎯 Kết quả: sét bị “thu hút” về kim và dẫn dòng an toàn xuống đất qua dây dẫn chuyên dụng HVSC, không gây lan truyền sét sang cấu trúc bên trong.

🛠 Cấu tạo kỹ thuật – LPI Guardian CAT III

Thành phần	Mô tả kỹ thuật
Đầu kim tù (blunt tip)	Giảm phát ion sớm, giảm hiệu ứng nhiễu trường
4 panel "floating"	Hoạt động độc lập, giúp tăng độ nhạy cảm ứng
Cơ chế phóng hồ quang kích hoạt	Kích streamer tại đúng thời điểm
Lõi trung tâm nối đất	Đưa dòng sét về đất qua HVSC hoặc cáp đồng
Chất liệu thân kim	Thép không gỉ inox 316 (chống ăn mòn cao)
Lắp đặt	Trên cột FRP hoặc ống GI phi 2”

📌 Tương thích hoàn toàn với hệ thống Guardian System 5.

📊 Thông số kỹ thuật – Guardian CAT III

Thông số	Giá trị
Model	Guardian CAT III
Công nghệ	CAT – Controlled Advanced Triggering
Bán kính bảo vệ tối đa (rmax)	Lên tới 134m (phụ thuộc độ cao và cấp bảo vệ)
Tiêu chuẩn áp dụng	NFC 17-102, IEC 62305, AS/NZS 1768
Chiều cao lắp tối thiểu	5m cao hơn điểm cần bảo vệ
Độ bền	>20 năm trong môi trường khắc nghiệt
Bảo hành tiêu chuẩn	10 năm chính hãng

📈 Bán kính bảo vệ (rmax) theo độ cao và cấp bảo vệ

Độ cao lắp kim (m)	Cấp Rất cao	Cấp Cao	Cấp Tiêu chuẩn
10	54 m	72 m	88 m
20	66 m	89 m	109 m
30	75 m	118 m	120 m
50–150	92 m	124 m	134 m

📌 Giá trị mang tính mô phỏng – cần tính toán lại bằng phần mềm LPI khi thiết kế thực tế.

🏢 Ứng dụng lý tưởng cho Guardian CAT III
🏗 Tòa nhà chọc trời, tháp truyền hình, trung tâm tài chính
🛩 Sân bay, nhà ga, nhà xưởng quy mô lớn
🌉 Cầu dây văng, công trình hạ tầng trọng điểm
🔋 Trạm biến áp, trạm điện gió, trạm năng lượng mặt trời
🛢 Nhà máy lọc dầu, kho hóa chất, nhà máy điện
🛰 Cơ sở dữ liệu, hệ thống radar, trung tâm viễn thông

🧩 Tương thích hoàn hảo với hệ thống Guardian System 5
LPI Guardian CAT III phát huy hiệu quả tối đa khi đi kèm:
- Cột đỡ FRP cách điện – ngăn rò điện và hiện tượng đánh thủng cột.
- Dây dẫn chuyên dụng HVSC – giảm nguy cơ phóng điện bên trong, phù hợp cho nhà có người ở hoặc thiết bị điện tử nhạy cảm.
- Bộ đếm sét LSR (Lightning Strike Recorder) – theo dõi số lần sét đánh vào hệ thống.
- Hệ thống tiếp địa tiêu chuẩn quốc tế: Cọc tiếp địa đồng / thép mạ đồng; Băng đồng, dây đồng trần; Bột giảm điện trở đất GRIP/RESLO

✅ Ưu điểm vượt trội của Guardian CAT III

Lợi ích	Mô tả
🔒 An toàn tối đa	Kiểm soát quá trình thu sét và dẫn sét hiệu quả
📏 Vùng bảo vệ rộng nhất	Lên đến 134m với chiều cao lắp phù hợp
🌧 Thích nghi mọi môi trường	Kháng ăn mòn, bền vững trong môi trường công nghiệp hoặc ven biển
🧪 Được kiểm nghiệm thực tế	Chứng nhận từ các tổ chức quốc tế độc lập
🛠 Dễ dàng thi công – bảo trì	Lắp đặt linh hoạt, tích hợp dễ dàng với hệ thống cũ

⚡ Bảng So Sánh Nhanh – LPI Guardian CAT Series

Tiêu chí	Guardian CAT I	Guardian CAT II	Guardian CAT III
Công nghệ	CAT – Controlled Advanced Triggering	CAT – Controlled Advanced Triggering	CAT – Controlled Advanced Triggering
Cấp độ bảo vệ	Cơ bản / Tiêu chuẩn	Cao	Rất cao / Chuyên dụng công trình lớn
Bán kính bảo vệ tối đa (rmax)	~66m – 113m (tùy độ cao & cấp bảo vệ)	~75m – 124m (tùy độ cao & cấp bảo vệ)	~92m – 134m (cực đại)
Chiều cao lắp đặt đề xuất	≥ 2m – 5m trên đỉnh công trình	≥ 5m	≥ 5m
Vật liệu chế tạo	Inox 316	Inox 316	Inox 316
Ứng dụng khuyến nghị	Nhà dân, kho xưởng nhỏ, công trình thấp	Nhà xưởng lớn, trạm BTS, trạm điện	Cao ốc, sân bay, nhà máy điện, cảng biển
Tương thích hệ thống Guardian 5	✅	✅	✅
Thời gian bảo hành	10 năm	10 năm	10 năm
Chứng nhận quốc tế	NFC 17-102, IEC 62305, AS/NZS 1768	NFC 17-102, IEC 62305, AS/NZS 1768	NFC 17-102, IEC 62305, AS/NZS 1768

📝 Tóm tắt lựa chọn
🔹 CAT I: Phù hợp nhà ở, công trình quy mô nhỏ cần chống sét chủ động với chi phí tiết kiệm.
🔸 CAT II: Dành cho nhà máy, tòa nhà trung bình hoặc nơi có yêu cầu bảo vệ cao hơn.
🔺 CAT III: Lựa chọn tối ưu cho công trình lớn, khu công nghiệp, hoặc khu vực có nguy cơ sét đánh cao (cao tầng, sân bay, trạm điện…).

📞 Bạn cần thiết kế hệ thống chống sét chuẩn quốc tế?
Chúng tôi hỗ trợ:
🔍 Khảo sát – tư vấn vị trí lắp đặt kim tối ưu
📐 Thiết kế mô phỏng bảo vệ bằng phần mềm chính hãng từ LPI
📑 Cung cấp bản vẽ, CO/CQ, chứng chỉ test xuất xưởng
🚛 Cung cấp thiết bị chính hãng, bảo hành lên đến 10 năm
