Kìm Tuốt Cáp Hạ Thế Điều Chỉnh Ripley WS 71 – Tuốt Đầu Cáp 600V Đa Cỡ, Nhẹ, Bền, Dễ Nhận Diện

1. Giới thiệu tổng quan về Ripley WS 71

Ripley WS 71 là dụng cụ tuốt vỏ cáp chuyên dụng cho công tác tuốt đầu cáp (end stripping) trên cáp thứ cấp (secondary cable) cấp điện áp 600V trong hệ thống phân phối điện hạ thế. Đây là công cụ cầm tay phổ biến trong ngành điện lực, giúp thợ điện chuẩn bị đầu cáp nhanh chóng và chính xác trước khi thực hiện các công đoạn ép đầu cos, đấu nối vào thiết bị hoặc lắp đặt đầu nối cuối tuyến cáp.

Khác với các dòng dụng cụ tuốt cáp chuyên dụng phải chế tạo riêng theo từng kích thước cáp cụ thể (thường thấy ở các dòng dụng cụ dùng cho cáp trung thế trên không), WS 71 được thiết kế theo hướng điều chỉnh linh hoạt (adjustable), cho phép một dụng cụ duy nhất xử lý được toàn bộ dải cáp thông dụng từ cỡ nhỏ đến cỡ lớn thường gặp trong hệ thống hạ thế, giúp thợ điện không cần mang theo nhiều dụng cụ chuyên biệt cho từng cỡ cáp khác nhau.

2. Thông số kỹ thuật chi tiết Ripley WS 71

3. Cấu tạo và tính năng nổi bật

3.1. Thiết kế điều chỉnh linh hoạt – một dụng cụ cho nhiều cỡ cáp

WS 71 được thiết kế với cơ chế điều chỉnh, cho phép xử lý toàn bộ dải cáp từ 1/2 đến 1,3 inch (tương đương 1/0 đến 1000 MCM) chỉ với một dụng cụ duy nhất. Đây là lợi thế lớn so với các dụng cụ chuyên dụng phải đặt hàng riêng cho từng cỡ cáp cụ thể, giúp giảm số lượng dụng cụ cần trang bị và đơn giản hóa việc quản lý đồ nghề cho đội thi công.

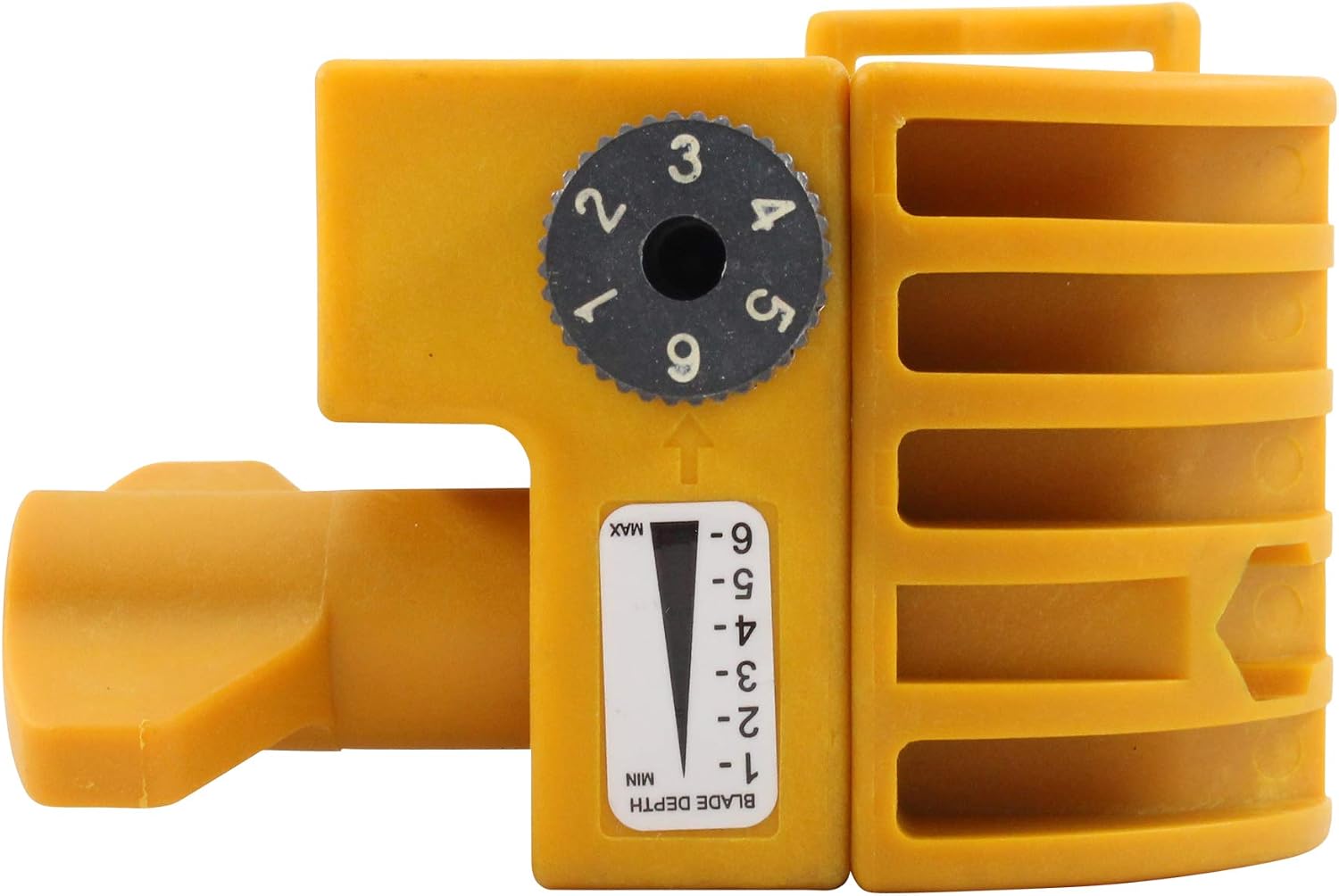

3.2. Vị trí lưỡi dao cài đặt sẵn theo độ dày cách điện

Dụng cụ tích hợp 5 vị trí cài đặt sẵn (preset blade positions) tương ứng với các mức độ dày cách điện phổ biến: 45, 60, 80, 95 và 110 mils. Người vận hành chỉ cần xác định độ dày cách điện thực tế của cáp và chọn đúng vị trí tương ứng, không cần điều chỉnh thủ công phức tạp cho mỗi lần sử dụng – giúp tăng tốc độ thao tác và giảm sai sót trong quá trình tuốt cáp.

3.3. Cơ chế điều chỉnh nhả nhanh (Quick Release Adjustment)

Tính năng nhả nhanh giúp đơn giản hóa quá trình định cỡ dụng cụ theo đường kính cáp thực tế, cho phép thợ điện chuyển đổi nhanh chóng giữa các kích thước cáp khác nhau ngay tại hiện trường mà không mất nhiều thời gian điều chỉnh.

3.4. Khả năng hoán đổi lưỡi dao sang chức năng tuốt giữa thân cáp

Một điểm đáng chú ý của WS 71 là lưỡi dao tuốt đầu cáp có thể hoán đổi với lưỡi dao tuốt giữa thân cáp (mid-span) ngay trên cùng một thân công cụ. Điều này có nghĩa là nếu cần mở rộng thêm chức năng tuốt giữa thân cáp, khách hàng chỉ cần trang bị thêm bộ lưỡi dao tương ứng (dùng cho model WS 72) mà không cần đầu tư thêm một thân dụng cụ hoàn toàn mới.

3.5. Chất liệu polymer nhẹ, chịu va đập

Thân dụng cụ được chế tạo từ vật liệu polymer nhẹ nhưng có khả năng chịu va đập tốt, giúp giảm trọng lượng mang theo cho thợ điện (chỉ 263g) trong khi vẫn đảm bảo độ bền cần thiết khi sử dụng thường xuyên và va chạm trong túi đồ nghề hoặc tại hiện trường thi công.

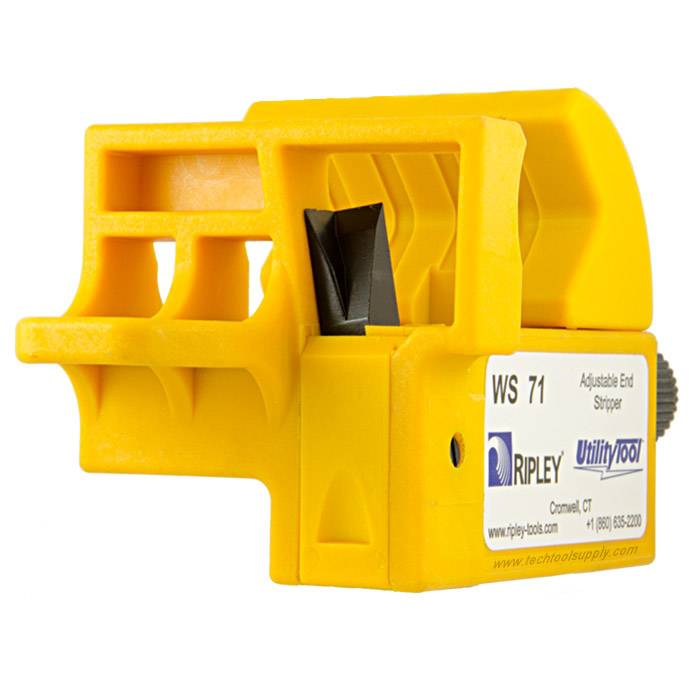

3.6. Màu sắc sáng, dễ nhận diện

Thiết kế màu sắc sáng nổi bật (như màu vàng thể hiện trên sản phẩm thực tế) giúp WS 71 dễ dàng được nhận diện giữa nhiều dụng cụ khác trong túi đồ nghề hoặc trên bàn làm việc, giảm thiểu nguy cơ thất lạc dụng cụ tại công trường.

4. Ứng dụng thực tế của WS 71

WS 71 được ứng dụng phổ biến trong các công việc sau:

• Chuẩn bị đầu cáp thứ cấp trước khi đấu nối: tuốt sạch lớp cách điện tại đầu cáp 600V để chuẩn bị cho công đoạn ép đầu cos hoặc đấu nối trực tiếp vào thiết bị điện.
• Lắp đặt đầu nối cuối tuyến cáp hạ thế: xử lý đầu cáp tại các điểm kết nối cuối cùng trong hệ thống phân phối điện dân dụng và thương mại.
• Công tác lắp đặt và bảo trì hệ thống điện hạ thế: phù hợp với dải cáp thứ cấp phổ biến từ 1/0 đến 1000 MCM thường gặp trong hệ thống phân phối điện hạ thế tại khu dân cư, thương mại và công nghiệp nhẹ.
• Đội thi công cần dụng cụ nhẹ, đa cỡ, tiện mang theo: nhờ khả năng điều chỉnh linh hoạt và trọng lượng chỉ 263g, WS 71 là lựa chọn thực tế cho thợ điện cần mang theo nhiều dụng cụ trong túi đồ nghề mà không muốn tăng thêm tải trọng đáng kể.

5. So sánh nhanh: WS 71 và các dòng dụng cụ tuốt cáp khác của Ripley

6. Hướng dẫn sử dụng WS 71

Khi sử dụng WS 71, người thợ điện nên thực hiện theo các bước sau để đảm bảo chất lượng đường tuốt:

1. Xác định đường kính ngoài của cáp cần tuốt, đảm bảo nằm trong phạm vi hỗ trợ 1/2 đến 1,3 inch.
2. Xác định độ dày lớp cách điện thực tế của cáp (thường được ghi trên nhãn cáp hoặc tài liệu kỹ thuật).
3. Chọn vị trí cài đặt lưỡi dao tương ứng trong 5 mức: 45, 60, 80, 95 hoặc 110 mils.
4. Sử dụng cơ chế nhả nhanh để định cỡ dụng cụ khớp với đường kính cáp thực tế trước khi thực hiện thao tác tuốt.
5. Nếu cần mở rộng sang chức năng tuốt giữa thân cáp, có thể trang bị thêm bộ lưỡi dao tương ứng của model WS 72 để sử dụng trên cùng thân công cụ.

7. Bảo quản và bảo trì

• Vệ sinh lưỡi dao sau mỗi lần sử dụng, loại bỏ mảnh vụn vỏ cáp và vật liệu cách điện bám trên lưỡi cắt.
• Kiểm tra cơ chế điều chỉnh nhả nhanh (quick release) định kỳ để đảm bảo hoạt động trơn tru khi chuyển đổi giữa các cỡ cáp khác nhau.
• Kiểm tra các vị trí cài đặt sẵn (45/60/80/95/110 mils) để đảm bảo cơ cấu khóa vị trí hoạt động chính xác, không bị lệch sau thời gian sử dụng dài.
• Bảo quản dụng cụ ở nơi khô ráo; mặc dù vật liệu polymer chịu va đập tốt, vẫn nên tránh để dụng cụ chịu tác động mạnh không cần thiết.
• Kiểm tra lưỡi dao định kỳ, thay thế khi phát hiện dấu hiệu cùn hoặc mòn để đảm bảo chất lượng đường tuốt luôn đạt chuẩn.

8. Câu hỏi thường gặp về Ripley WS 71

WS 71 dùng để làm gì? WS 71 là dụng cụ chuyên dùng để tuốt vỏ cách điện tại đầu cáp (end stripping) trên cáp thứ cấp 600V, chuẩn bị cho công đoạn đấu nối hoặc ép đầu cos.

WS 71 có cần đặt hàng riêng theo từng cỡ cáp không? Không. Đây là dụng cụ điều chỉnh linh hoạt, có thể xử lý dải cáp từ 1/2 đến 1,3 inch (1/0 đến 1000 MCM) chỉ với một dụng cụ duy nhất.

WS 71 có thể tuốt giữa thân cáp không? Bản thân WS 71 được thiết kế cho chức năng tuốt đầu cáp. Tuy nhiên, nhờ tính năng lưỡi dao có thể hoán đổi trong cùng thân công cụ, khách hàng có thể trang bị thêm bộ lưỡi dao của model WS 72 để mở rộng sang chức năng tuốt giữa thân cáp trên cùng dụng cụ.

WS 71 phù hợp với cấp điện áp nào? Dụng cụ được thiết kế cho cáp thứ cấp (secondary cable) cấp điện áp 600V.

Làm sao để chọn đúng mức cài đặt lưỡi dao trên WS 71? Cần xác định độ dày lớp cách điện thực tế của cáp và chọn vị trí cài đặt sẵn tương ứng trong 5 mức: 45, 60, 80, 95 hoặc 110 mils.

Trọng lượng của WS 71 có nhẹ không? Có. Với trọng lượng chỉ 9,3 oz (263g) và chất liệu polymer nhẹ, WS 71 là một trong những dụng cụ tuốt cáp nhẹ nhất, dễ mang theo trong túi đồ nghề hàng ngày.

9. Kết luận

Ripley WS 71 là dụng cụ tuốt đầu cáp điều chỉnh, được thiết kế chuyên biệt cho cáp thứ cấp 600V với khả năng xử lý linh hoạt dải cáp rộng từ 1/0 đến 1000 MCM chỉ với một dụng cụ duy nhất. Với các vị trí cài đặt sẵn theo độ dày cách điện, cơ chế điều chỉnh nhả nhanh, khả năng hoán đổi lưỡi dao sang chức năng tuốt giữa thân cáp, cùng thiết kế nhẹ chỉ 263g bằng vật liệu polymer chịu va đập và màu sắc sáng dễ nhận diện, WS 71 là công cụ tiện dụng và hiệu quả cho các thợ điện cần chuẩn bị đầu cáp nhanh chóng, chính xác trong công tác lắp đặt và bảo trì hệ thống điện hạ thế hàng ngày.

Lưu ý: WS 71 được thiết kế chuyên cho chức năng tuốt đầu cáp. Nếu cần chức năng tuốt giữa thân cáp, có thể trang bị thêm lưỡi dao tương ứng của model WS 72 để sử dụng trên cùng thân công cụ.
