Ripley WS 1 Series là dòng dụng cụ tuốt cáp giữa thân chuyên dụng cho cáp bọc cây và cáp treo khoảng cách cỡ nhỏ (8,13–20,07mm), thiết kế tối ưu cho thao tác bằng sào cách điện trong công tác thi công đường dây đang mang điện.
Ripley Utility Tool Mid-Span Stripper (WS-1 Series)
Ripley WS 1 Series là dòng dụng cụ tuốt vỏ cáp giữa thân (mid-span stripper), thiết kế dành riêng cho các loại cáp có đường kính nhỏ hơn so với dòng WS 2 Series – cụ thể là cáp bọc cây (tree wire) và cáp treo khoảng cách (spacer cable) có đường kính ngoài từ 0,320 đến 0,790 inch (tương đương 8,13mm đến 20,07mm). Đây là dụng cụ chuyên dụng phổ biến trong ngành điện lực, phục vụ công tác lắp đặt đầu nối rẽ nhánh và bảo trì hệ thống cáp phân phối/truyền tải điện trên không.

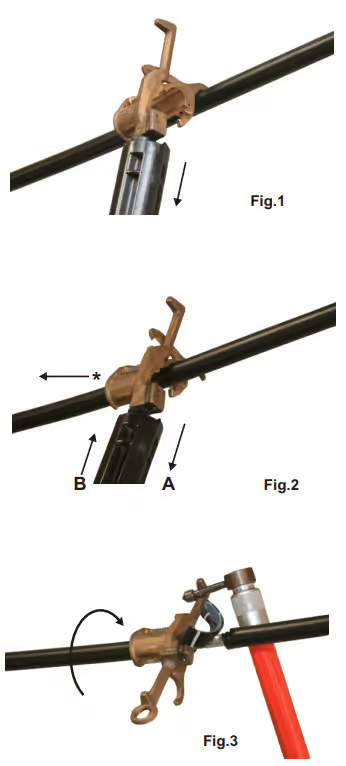

Tương tự như dòng WS 2 Series, WS 1 Series được thiết kế để có thể tuốt vỏ cáp tại đầu cáp hoặc tại bất kỳ điểm nào dọc theo thân cáp (mid-span), và có khả năng tuốt liên tục đến bất kỳ chiều dài mong muốn chỉ trong một thao tác duy nhất. Dụng cụ được thiết kế đặc biệt để phù hợp với thao tác bằng sào cách điện (HOT STICK operation), phục vụ tốt cho công tác thi công an toàn trên đường dây đang mang điện.
| Thông số | Giá trị |
|---|---|
| Model | WS 1 Series |
| Phạm vi đường kính ngoài cáp (Cable O.D.) | 0,320 đến 0,790 inch (8,13 đến 20,07 mm) |
| Ứng dụng | Cáp bọc cây (tree wire) và cáp treo khoảng cách (spacer cable) |
| Vị trí tuốt | Tại đầu cáp hoặc tại bất kỳ điểm nào dọc thân cáp (mid-span) |
| Chiều dài dụng cụ | 11 inch (279 mm), đo từ đầu đến cuối (end-to-end) |
| Trọng lượng | 2,5 lb (1,13 kg) |
| Kiểu thao tác | Thiết kế cho thao tác bằng sào cách điện (HOT STICK operation) |
| Xuất xứ | Sản xuất tại Hoa Kỳ |
Lưu ý quan trọng: Giống như các dòng dụng cụ tuốt cáp khác của Ripley, mỗi dụng cụ trong WS 1 Series được chế tạo riêng cho một kích thước cáp cụ thể (each tool built for a specific cable size) – khách hàng cần xác định chính xác đường kính ngoài và độ dày cách điện của cáp thực tế trước khi đặt hàng.
| Kiểu tay cầm | Model | Mô tả |
|---|---|---|
| Móc/Vòng (Hook/Ring) | WS1 | Tay cầm dạng móc kết hợp vòng, phù hợp thao tác bằng sào cách điện |
| Nhựa (Plastic) | WSP1 | Tay cầm nhựa, phù hợp thao tác trực tiếp bằng tay có găng cách điện |
| Vòng 3/4 inch (19mm) (Rings) | WSR1 | Tay cầm dạng vòng 3/4 inch, dùng để móc nối với sào thao tác |
| Model (Hook/Ring) | Model (Plastic) | Model (3/4" Rings) | Cable O.D. (inch) | Cable O.D. (mm) | Độ dày cách điện (mils) | Lưỡi dao thay thế |
|---|---|---|---|---|---|---|
| WS 1 – Part# 17200 | WSP 1 – Part# 17500 | WSR 1 – Part# 17300 | 0,320–0,790 | 8,13–20,07 | 45–125 và 125–200 | CB 2 (Part# 10114), CB 1 (Part# 10113) |
Ghi chú: Khác với dòng WS 2 Series (có thêm biến thể "K" trang bị lưỡi dao tác động kép cho cách điện dày trên 200 mils), WS 1 Series chỉ có một cấu hình lưỡi dao tiêu chuẩn duy nhất, phù hợp với dải độ dày cách điện từ 45 đến 200 mils – phản ánh đúng đặc thù của cáp có đường kính nhỏ hơn thường có lớp cách điện mỏng hơn so với cáp cỡ lớn trong dòng WS 2.
WS 1 Series có khả năng tuốt vỏ cáp tại bất kỳ vị trí nào dọc theo chiều dài cáp, không giới hạn chỉ ở đầu cáp, phục vụ tốt cho công tác lắp đặt đầu nối rẽ nhánh (tap connection) mà không cần cắt đứt đường dây chính đang vận hành.
Dụng cụ có khả năng thực hiện thao tác tuốt liên tục đến bất kỳ chiều dài nào mong muốn chỉ trong một lần thao tác (strips to any length in one continuous operation), giúp rút ngắn đáng kể thời gian thi công so với phương pháp tuốt từng đoạn ngắn.
WS 1 Series được thiết kế đặc biệt để tối ưu cho thao tác bằng sào cách điện, giúp người thợ điện có thể giữ khoảng cách an toàn với đường dây đang mang điện trong quá trình tuốt vỏ cáp – đây là yêu cầu bắt buộc trong nhiều quy trình an toàn thi công điện lực.
Tương tự dòng WS 2, WS 1 Series cung cấp ba kiểu tay cầm (Hook/Ring, Plastic, Rings) để đáp ứng linh hoạt cả hai phương pháp thao tác: dùng sào cách điện hoặc thao tác trực tiếp bằng tay có đeo găng cách điện.
Mỗi dụng cụ trong WS 1 Series được chế tạo chuyên biệt cho một kích thước cáp và độ dày cách điện cụ thể, đảm bảo độ chính xác tối đa khi tuốt vỏ nhưng đòi hỏi khách hàng cung cấp đúng thông số kỹ thuật cáp khi đặt hàng.
Theo hướng dẫn của nhà sản xuất, quy trình đặt hàng gồm hai bước:
Lưu ý: Đây là sản phẩm được chế tạo theo yêu cầu kỹ thuật cụ thể (make-to-specification), không phải hàng đóng gói sẵn tiêu chuẩn hàng loạt.
| Tiêu chí | WS 1 Series | WS 2 Series |
|---|---|---|
| Phạm vi đường kính cáp | 0,320–0,790 in (8,13–20,07 mm) | 0,750–1,250 in (19,05–31,75 mm) |
| Biến thể lưỡi dao tác động kép (dòng "K") | Không có | Có (WSK2, WSPK2, WSRK2) |
| Độ dày cách điện tiêu chuẩn | 45–200 mils | 45–200 mils (tiêu chuẩn) / >200 mils (dòng K) |
| Chiều dài / trọng lượng dụng cụ | 11in (279mm) / 2,5lb (1,13kg) | 11in (279mm) / 2,5lb (1,13kg) |
| Kiểu tay cầm | Hook/Ring, Plastic, Rings | Hook/Ring, Plastic, Rings |
| Phù hợp nhất cho | Cáp bọc cây/spacer cỡ nhỏ | Cáp bọc cây/spacer cỡ trung-lớn, cách điện dày |
WS 1 Series được ứng dụng chủ yếu trong các công việc sau:
WS 1 Series khác gì so với WS 2 Series? WS 1 Series được thiết kế cho cáp có đường kính nhỏ hơn (8,13–20,07mm) so với WS 2 Series (19,05–31,75mm), và không có biến thể lưỡi dao tác động kép (dòng "K") như WS 2 Series.
WS 1 Series có thể tuốt cáp tại đầu cáp không hay chỉ tuốt giữa thân? Dụng cụ có thể tuốt tại đầu cáp hoặc tại bất kỳ điểm nào dọc theo thân cáp, tùy theo nhu cầu thi công.
Làm sao để đặt hàng đúng model phù hợp với cáp của tôi? Cần chọn kiểu tay cầm mong muốn (WS1, WSP1 hoặc WSR1), sau đó gửi mẫu cáp thực tế hoặc bảng thông số kỹ thuật (đường kính ngoài và độ dày cách điện) cho nhà sản xuất Ripley để được tư vấn model tương thích.
WS 1 Series có phù hợp để thao tác trên đường dây đang có điện không? Có. Dụng cụ được thiết kế đặc biệt cho thao tác bằng sào cách điện (HOT STICK), phù hợp cho công tác thi công đường dây đang mang điện.
Một dụng cụ WS 1 có thể dùng cho nhiều loại cáp khác nhau không? Không hoàn toàn. Mỗi dụng cụ được chế tạo chuyên biệt cho một kích thước cáp và độ dày cách điện cụ thể.
Lưỡi dao của WS 1 Series có mã sản phẩm là gì? Lưỡi dao thay thế gồm CB 2 (Part# 10114) và CB 1 (Part# 10113), tùy theo dải độ dày cách điện cần xử lý.
Ripley WS 1 Series là dòng dụng cụ tuốt cáp giữa thân chuyên dụng cho cáp bọc cây và cáp treo khoảng cách cỡ nhỏ (8,13–20,07mm), thiết kế tối ưu cho thao tác bằng sào cách điện trong công tác thi công đường dây đang mang điện. Với ba kiểu tay cầm linh hoạt (Hook/Ring, Plastic, Rings), khả năng tuốt liên tục tại bất kỳ điểm nào dọc thân cáp, cùng lưỡi dao thay thế CB2/CB1 phù hợp dải cách điện 45-200 mils, đây là công cụ bổ sung lý tưởng cho các đội thi công điện lực bên cạnh dòng WS 2 Series dành cho cáp cỡ lớn hơn.
Lưu ý: Mỗi dụng cụ được chế tạo riêng theo kích thước cáp cụ thể. Vui lòng gửi mẫu cáp hoặc bảng thông số kỹ thuật (đường kính ngoài, độ dày cách điện) cho nhà sản xuất để được tư vấn model chính xác trước khi đặt hàng.
| Thông số | Giá trị |
|---|---|
| Model | WS 1 Series |
| Phạm vi đường kính ngoài cáp (Cable O.D.) | 0,320 đến 0,790 inch (8,13 đến 20,07 mm) |
| Ứng dụng | Cáp bọc cây (tree wire) và cáp treo khoảng cách (spacer cable) |
| Vị trí tuốt | Tại đầu cáp hoặc tại bất kỳ điểm nào dọc thân cáp (mid-span) |
| Chiều dài dụng cụ | 11 inch (279 mm), đo từ đầu đến cuối (end-to-end) |
| Trọng lượng | 2,5 lb (1,13 kg) |
| Kiểu thao tác | Thiết kế cho thao tác bằng sào cách điện (HOT STICK operation) |
| Xuất xứ | Sản xuất tại Hoa Kỳ |
