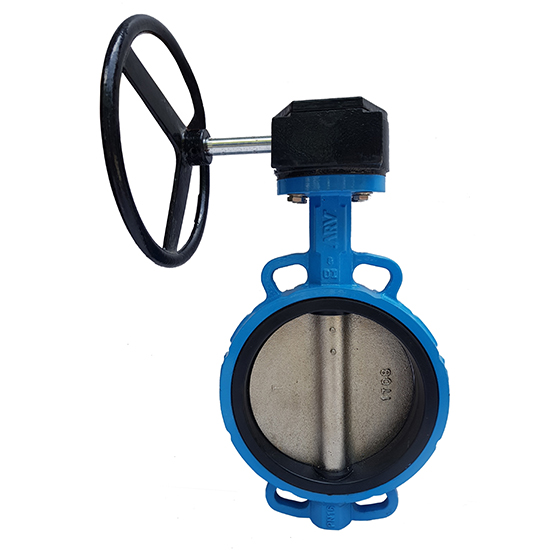

Van bướm tay quay DN200 ARV ABF600B-200
Tình trạng:
Van bướm tay quay DN200 – ARV ABF600B-200 là dòng van công nghiệp dạng Wafer, sử dụng tay quay hộp số (gear operator) để vận hành mượt mà, giảm lực đóng mở. Với cấu tạo chắc chắn và khả năng làm kín cao, đây là lựa chọn tối ưu cho hệ thống cấp thoát nước, xử lý nước thải, HVAC và PCCC.
[Xem tiếp]
Chọn loại đặt mua
Chọn loại đặt mua
Gọi ngay 0912.124.679 để có được giá tốt nhất!
Từ khóa:
van bướm,
van bướm tay quay,
van bướm wafer,
van bướm ARV,
van bướm PN10,
van bướm PN16,
van công nghiệp,
thiết bị cấp thoát nước,
van bướm tay quay ARV,
van bướm wafer ARV,
van bướm gang dẻo,
van bướm tay quay hộp số,
van bướm PN10/PN16,
van bướm nước,
van bướm EPDM,
van bướm chất lượng cao,
giá van bướm ARV,
van bướm tay quay ARV dạng wafer DN150,
van bướm ARV PN16 thân gang đĩa inox,
báo giá van bướm tay quay ARV,
mua van bướm ARV ở đâu,
thông số kỹ thuật van bướm ARV PN10,
cấu tạo van bướm tay quay ARV2,
ứng dụng van bướm ARV cấp nước,
đại lý van ARV tại Việt Nam,
van bướm cho hệ thống PCCC,
van bướm chịu nhiệt độ cao,
Van bướm tay quay DN200 ARV ABF600B-200
🔥 Van Bướm Tay Quay DN200 ARV ABF600B-200: Điều tiết chính xác – Vận hành ổn định – Phù hợp đa ngành công nghiệp
1️⃣ Giới Thiệu Tổng QuanARV ABF600B-200 là dòng van bướm tay quay kiểu wafer, được trang bị hộp số trợ lực giúp việc đóng/mở trở nên nhẹ nhàng, chính xác và an toàn – kể cả trong điều kiện áp lực cao. Với đường kính danh nghĩa DN200 (8”), sản phẩm là lựa chọn lý tưởng cho các hệ thống cấp thoát nước, HVAC, PCCC, và các nhà máy xử lý nước, hóa chất nhẹ, nước mặn...
Van đáp ứng tiêu chuẩn PN10/PN16, tương thích với đa dạng tiêu chuẩn mặt bích quốc tế như EN, BS, ANSI, JIS – phù hợp với cả hệ thống mới và cải tạo.
2️⃣ Thông Số Kỹ Thuật Chính
| Thông số kỹ thuật | Giá trị |
| Model | ARV ABF600B-200 |
| Loại van | Van bướm tay quay, kiểu wafer, có hộp số trợ lực |
| Kích thước danh nghĩa | DN200 (8") |
| Áp lực làm việc | PN10 / PN16 |
| Áp suất thử thân | 24 bar (PN16) / 15 bar (PN10) |
| Áp suất thử kín | 17.6 bar (PN16) / 11 bar (PN10) |
| Nhiệt độ hoạt động | -10°C đến +80°C (tùy seat) |
| Môi chất phù hợp | Nước sạch, nước biển, nước thải, khí, axit nhẹ, dung dịch mặn |
| Hướng lắp đặt | Đứng hoặc ngang |
| Tiêu chuẩn mặt bích phù hợp | EN1092-2, BS 10, JIS 5K/10K, ANSI 125/150 |
| Kiểu lắp đặt | Kẹp giữa hai mặt bích (Wafer Type) |
3️⃣ Cấu Tạo Kỹ Thuật & Vật Liệu Sử Dụng
| STT | Bộ phận | Vật liệu | Chức năng |
| 1 | Thân van | Gang dẻo GGG50 phủ Epoxy 250µm | Chống ăn mòn, chịu lực cao |
| 2 | Đĩa van | Gang dẻo phủ Epoxy / Inox 304 / Inox 316 (tuỳ chọn) | Điều tiết lưu lượng |
| 3 | Trục trên/dưới | Inox SS410 | Truyền mô-men xoắn, chống mài mòn |
| 4 | Gioăng làm kín (seat) | EPDM / NBR | Đảm bảo độ kín tuyệt đối |
| 5 | Bạc lót, ổ trục | PTFE (Teflon) | Giảm ma sát, nâng cao tuổi thọ |
| 6 | Hộp số tay quay | Hợp kim nhôm đúc hoặc gang phủ sơn | Giúp vận hành nhẹ, chính xác |
4️⃣ Kích Thước Chi Tiết – Van Bướm Tay Quay ARV ABF600B (PN10/PN16)
| DN | A | B | C | D (PN10) | D1 (PN16) | E | F | G | n–ØP (PN10) | n–ØP (PN16) | H1 | L | L1 | X1 |
| 50 | 141 | 61 | 56 | 125 | 125 | 11 | 70 | 90 | 4 × Ø19 | 4 × Ø19 | 134 | 43 | 145 | 62 |
| 65 | 153 | 61 | 56 | 145 | 145 | 11 | 70 | 90 | 4 × Ø19 | 4 × Ø19 | 134 | 46 | 145 | 62 |
| 80 | 163 | 61 | 56 | 160 | 160 | 11 | 70 | 90 | 8 × Ø19 | 8 × Ø19 | 134 | 46 | 145 | 62 |
| 100 | 179 | 106 | 56 | 180 | 180 | 11 | 70 | 90 | 8 × Ø19 | 8 × Ø19 | 134 | 52 | 145 | 62 |
| 125 | 193 | 93 | 60 | 210 | 210 | 11 | 70 | 90 | 8 × Ø19 | 8 × Ø19 | 134 | 56 | 145 | 62 |
| 150 | 203 | 93 | 60 | 240 | 240 | 14 | 70 | 90 | 8 × Ø23 | 8 × Ø23 | 134 | 56 | 145 | 62 |
| 200 | 247 | 174 | 71 | 295 | 295 | 18 | 102 | 132 | 8 × Ø23 | 12 × Ø23 | 162 | 60 | 215 | 71 |
| 250 | 261 | 214 | 75 | 350 | 355 | 22 | 122 | 132 | 12 × Ø23 | 12 × Ø28 | 185 | 68 | 215 | 71 |
| 300 | 284 | 253 | 75 | 400 | 410 | 22 | 122 | 132 | 12 × Ø23 | 12 × Ø28 | 215 | 78 | 216 | 71 |
🧩 Chú Giải Các Ký Hiệu
- A, B, C: Kích thước tổng thể của thân van
- D, D1: Đường kính mặt bích tiêu chuẩn PN10 / PN16
- E, F, G: Kích thước lắp đặt lỗ bu-lông
- n–ØP: Số lượng và đường kính lỗ bu-lông
- H1: Chiều cao từ tâm trục đến đỉnh
- L: Chiều dài thân van
- L1: Tổng chiều dài bao gồm hộp số tay quay
- X1: Khoảng cách từ trục điều khiển đến đáy
5️⃣ Ưu Điểm Vượt Trội
🔹 Tay quay hộp số vận hành nhẹ nhàng – Giúp điều khiển chính xác ngay cả trong điều kiện áp suất cao.
🔹 Lắp đặt linh hoạt – Dạng wafer cho phép kẹp giữa các chuẩn mặt bích khác nhau (DIN, BS, JIS, ANSI).
🔹 Khả năng chống ăn mòn cao – Nhờ lớp sơn epoxy dày đến 250 µm và seat EPDM hoặc NBR chất lượng.
🔹 Thiết kế tối ưu – Dễ dàng tháo lắp, bảo trì nhanh chóng trong quá trình sử dụng.
🔹 Tuổi thọ dài lâu – Nhờ sử dụng vật liệu inox và teflon ở các chi tiết chuyển động, trục và bạc lót.
6️⃣ Ứng Dụng Thực Tế
✅ Hệ thống cấp nước đô thị & khu công nghiệp
✅ Xử lý nước thải, nhà máy nước sạch
✅ Hệ thống HVAC – Chiller – Cooling Tower
✅ Trạm bơm & hệ thống PCCC (chữa cháy sprinkler hoặc chữa cháy trụ)
✅ Ngành công nghiệp thực phẩm, nước giải khát, dược phẩm (khi dùng đĩa và seat inox)
✅ Ngành hàng hải & hóa chất nhẹ (có thể tùy chọn vật liệu seat/đĩa phù hợp)
📌 Hướng Dẫn Lắp Đặt & Bảo Trì
✅ Đảm bảo lắp van giữa hai mặt bích đồng tâm, không siết bu lông quá chặt gây biến dạng thân van.
✅ Kiểm tra đúng tiêu chuẩn khoan lỗ mặt bích (n – ØP) để tránh rò rỉ.
✅ Với môi trường đặc biệt (hóa chất, nước biển, nước nóng), cần chọn đúng seat và disc tùy biến.
✅ Bôi trơn nhẹ các trục định kỳ 6–12 tháng/lần giúp duy trì tuổi thọ cơ cấu hộp số.
📞 Tư Vấn & Báo Giá Nhanh Chóng
Bạn đang cần giải pháp kiểm soát dòng chảy hiệu quả và bền vững?
Chúng tôi cung cấp giải pháp tổng thể: thiết bị + tư vấn kỹ thuật + hỗ trợ hồ sơ CO-CQ đầy đủ.
✔️ Tư vấn đúng loại van theo ứng dụng
✔️ Báo giá dự án, đại lý cạnh tranh
✔️ Giao hàng toàn quốc – bảo hành rõ ràng
