Bộ leo cột thép điều chỉnh LSFE dùng cho cột bê tông 250–600mm. Thép mangan, ống liền mạch, bàn đạp chống trượt, đệm cao su và nhiều model lựa chọn.
Guốc Trèo Cột Điện LSFE – Dụng Cụ Leo Cột Bê Tông 250 600mm
Bộ leo cột thép điều chỉnh LSFE là thiết bị hỗ trợ người lao động tiếp cận và di chuyển trên cột bê tông trong các công việc thi công, bảo trì, vận hành hệ thống điện và hạ tầng kỹ thuật trên cao. Sản phẩm sử dụng kết cấu ống thép mangan liền mạch, bàn đạp chống trượt, đệm cao su tăng ma sát và cơ cấu điều chỉnh để thích ứng với nhiều đường kính cột khác nhau.
Dòng LSFE-250 đến LSFE-600 được thiết kế cho cột bê tông có đường kính tối đa tương ứng từ 250 mm đến 600 mm, với nhiều cấu hình phục vụ các loại cột và chiều cao công trình khác nhau.
Lưu ý kỹ thuật: Các giá trị tải trọng, kích thước và phạm vi sử dụng trong bài được chuẩn hóa từ thông tin sản phẩm do nhà cung cấp cung cấp. Khi sử dụng cho công việc trên cao, cần đối chiếu với tài liệu kỹ thuật chính thức, quy trình an toàn của đơn vị và yêu cầu pháp lý/tiêu chuẩn áp dụng tại công trường. Không xem bộ leo cột là thiết bị thay thế cho hệ thống chống rơi cá nhân.
Bộ leo cột thép điều chỉnh hay Adjustable Steel Pole Climbers là thiết bị cơ khí hỗ trợ người sử dụng bám và leo trên các loại cột phù hợp với thiết kế của thiết bị.

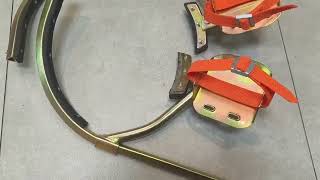

Đối với dòng LSFE, kết cấu chính gồm hai cụm chân leo bằng thép, được liên kết với hệ thống ống thép tạo thành khung ôm cột. Phần tiếp xúc với cột sử dụng đệm cao su chống trượt, trong khi vị trí đặt bàn chân được thiết kế dạng bàn đạp nhiều lỗ, giúp tăng diện tích tiếp xúc và tạo vị trí đứng ổn định hơn.
Khác với một số loại dụng cụ leo cột cố định, thiết kế điều chỉnh của LSFE cho phép lựa chọn model theo đường kính cột bê tông. Dải sản phẩm từ 250 mm đến 600 mm giúp người mua có thể lựa chọn cấu hình gần với kích thước thực tế của cột.
Thiết bị có thể được sử dụng trong các môi trường như:

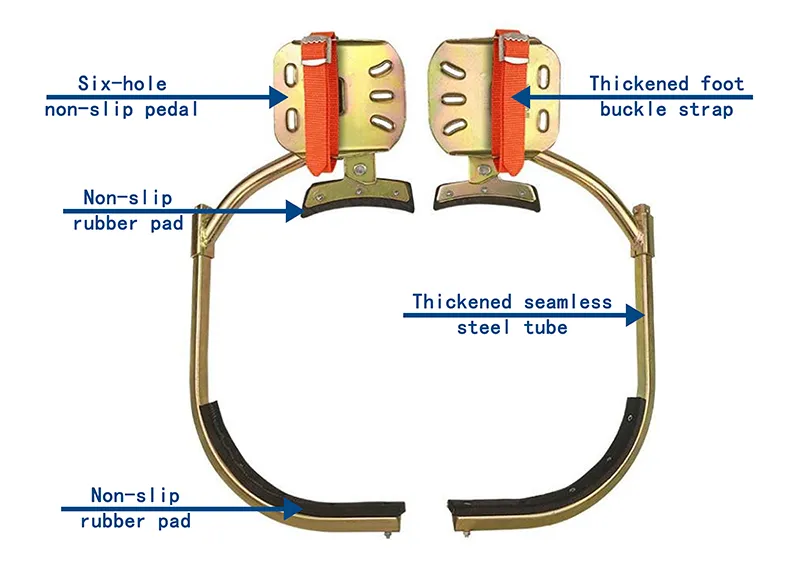

Thiết kế của LSFE tập trung vào bốn nhóm thành phần chính: khung thép chịu lực, bàn đạp, hệ thống tiếp xúc chống trượt và cơ cấu điều chỉnh.
Theo thông tin kỹ thuật được cung cấp, bộ leo cột sử dụng ống thép mangan liền mạch, với thành ống được tăng cường nhằm nâng cao khả năng chịu tải của kết cấu.
Kết cấu ống liền mạch giúp hạn chế các điểm yếu có thể xuất hiện ở vị trí đường hàn của một số dạng ống thông thường. Đối với dụng cụ chịu tải trong quá trình leo cột, chất lượng vật liệu, độ dày thành ống, phương pháp gia công và xử lý nhiệt là những yếu tố cần được kiểm soát.
Thông tin sản phẩm mô tả vật liệu là:
Thép mangan – Manganese Steel
và sản phẩm được xử lý nhiệt nhằm tăng đặc tính cơ học của vật liệu.
Tuy nhiên, khi sử dụng trong dự án yêu cầu hồ sơ kỹ thuật, người mua nên yêu cầu nhà sản xuất cung cấp thêm thông tin về:

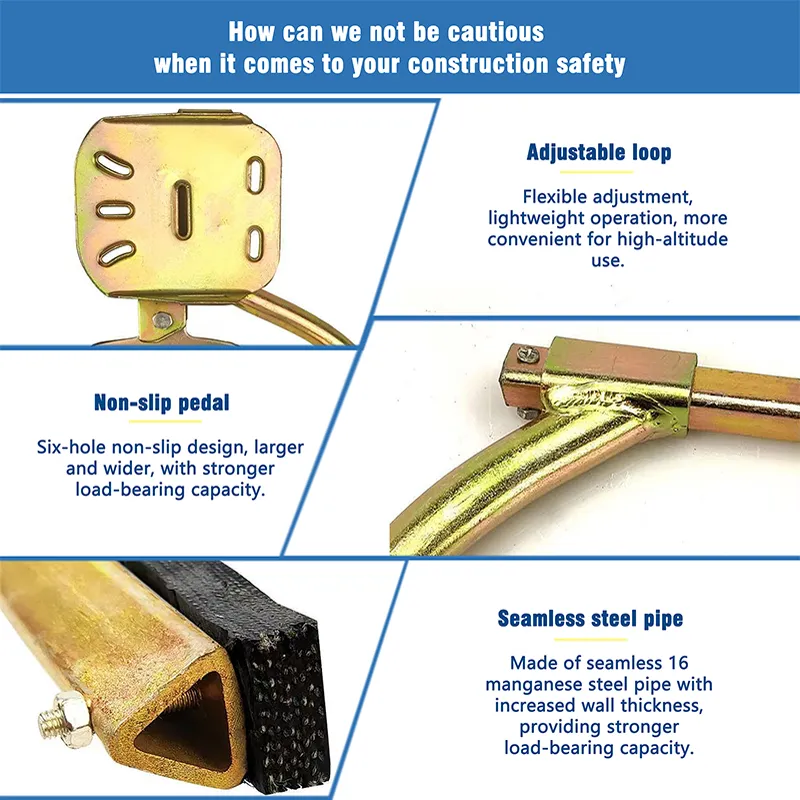

Một trong những chi tiết dễ nhận biết của sản phẩm là bàn đạp sáu lỗ chống trượt.
Thiết kế này tạo ra nhiều vị trí gia công trên mặt bàn đạp, đồng thời tạo bề mặt có khả năng hỗ trợ chống trượt trong quá trình đặt chân.
Theo thông tin nhà cung cấp, bàn đạp được thiết kế với diện tích tương đối lớn và hướng tới việc cải thiện khả năng chịu tải tại vị trí đặt chân.
Đối với người sử dụng, bàn đạp cần được kiểm tra trước mỗi lần sử dụng để đảm bảo:
Phần tiếp xúc trực tiếp với cột là một trong những bộ phận quan trọng nhất của dụng cụ leo cột.
LSFE sử dụng đệm cao su chống trượt ở khu vực tiếp xúc với bề mặt cột. Đệm có nhiệm vụ tạo ma sát và hỗ trợ giữ vị trí của thiết bị khi người sử dụng chuyển trọng lượng.
Hiệu quả bám của đệm không chỉ phụ thuộc vào vật liệu cao su mà còn phụ thuộc vào:
Do đó, không nên hiểu cụm từ “non-slip” là thiết bị có thể chống trượt trong mọi điều kiện.
Đặc biệt, trước khi leo cần kiểm tra bề mặt tiếp xúc. Nếu cột có dầu, bùn, nước, lớp sơn bong tróc hoặc các vật liệu làm giảm ma sát, cần đánh giá lại điều kiện làm việc trước khi sử dụng.
Một ưu điểm chính của dòng LSFE là khả năng điều chỉnh theo đường kính cột.
Thay vì sử dụng một cấu hình duy nhất cho mọi loại cột, dòng sản phẩm được chia thành nhiều model:
| Model | Đường kính cột bê tông tối đa theo thông tin sản phẩm | Chiều cao cột tham chiếu |
|---|---|---|
| LSFE-250 | 250 mm | 8 m |
| LSFE-300 | 300 mm | 10 m |
| LSFE-350 | 350 mm | 12 m |
| LSFE-400 | 400 mm | 15 m |
| LSFE-450 | 450 mm | 18 m |
| LSFE-500 | 500 mm | 21 m |
| LSFE-550 | 550 mm | 24 m |
| LSFE-600 | 600 mm | 27 m |
Lưu ý: Chiều cao cột trong bảng trên là thông tin cấu hình được cung cấp cùng sản phẩm, không nên hiểu là chiều cao leo tối đa mà không cần xét đến hệ thống chống rơi, phương pháp thi công, điều kiện công trường và quy định an toàn.
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Bộ leo cột thép điều chỉnh cho cột bê tông |
| Tên tiếng Anh | Adjustable Steel Pole Climbers |
| Dòng sản phẩm | LSFE |
| Model | LSFE-250 đến LSFE-600 |
| Vật liệu | Thép mangan |
| Kết cấu | Ống thép liền mạch |
| Bề mặt bàn đạp | Thiết kế sáu lỗ chống trượt |
| Tiếp xúc cột | Đệm cao su chống trượt |
| Đường kính cột | 250–600 mm tùy model |
| Khối lượng tham chiếu | 3,4 kg |
| Tải trọng định mức công bố | 105 kN |
| Tải trọng thử công bố | 170 kN |
| Khả năng điều chỉnh | Có |
| Tính cơ động | Thiết kế gọn, thuận tiện vận chuyển |
| Môi trường sử dụng | Ngoài trời theo điều kiện phù hợp |
| Đóng gói | Thùng carton |
Các giá trị 105 kN tải trọng định mức và 170 kN tải trọng thử được giữ nguyên theo dữ liệu sản phẩm được cung cấp. Đây là các giá trị cần được xác minh lại bằng hồ sơ kỹ thuật hoặc chứng nhận thử nghiệm của nhà sản xuất trước khi sử dụng làm cơ sở thiết kế hoặc phê duyệt thiết bị.
Không nên tự quy đổi những giá trị này thành tải trọng người sử dụng hoặc xem chúng là giới hạn an toàn cá nhân nếu nhà sản xuất chưa xác định rõ phương pháp thử, điểm đặt tải và điều kiện thử.
Trong hệ thống phân phối điện, nhiều thiết bị như dây dẫn, sứ, phụ kiện, đèn báo hoặc thiết bị viễn thông có thể được lắp đặt trên cột.
Bộ leo cột có thể là một trong các dụng cụ hỗ trợ tiếp cận được sử dụng trong quy trình bảo trì phù hợp.
Tuy nhiên, công việc trên cột điện phải được thực hiện theo quy trình an toàn điện và làm việc trên cao. Bộ leo cột không có chức năng cách điện, vì vậy không được xem là thiết bị bảo vệ người lao động khỏi điện áp.
Đây là nhóm ứng dụng phù hợp trực tiếp với cấu hình sản phẩm.
Người mua có thể lựa chọn model theo đường kính cột bê tông thực tế. Việc lựa chọn đúng kích thước giúp hệ thống tiếp xúc với cột phù hợp hơn và hạn chế tình trạng điều chỉnh quá mức.
Trước khi sử dụng cần xác định:
Cột bê tông có thể được sử dụng để lắp đặt các tuyến cáp và thiết bị viễn thông.
Trong những trường hợp này, bộ leo cột có thể hỗ trợ kỹ thuật viên tiếp cận vị trí làm việc nếu cấu hình cột và thiết bị phù hợp.
Đối với ngành viễn thông, cần đặc biệt chú ý đến sự tồn tại của:
Những yếu tố này có thể ảnh hưởng đến khả năng di chuyển và tư thế làm việc.
Không nên chọn bộ leo cột chỉ dựa trên tên model.
Ví dụ, nếu cột có đường kính khoảng 500 mm, người mua cần xem xét cấu hình LSFE-500 và đối chiếu với kích thước thực tế, dung sai điều chỉnh cũng như hướng dẫn của nhà sản xuất.
Việc chọn model phù hợp cần dựa trên ít nhất bốn yếu tố:
Đây là thông số đầu tiên cần xác định.
Cột bê tông có thể có hình dạng và độ côn khác nhau. Đường kính đo tại chân cột không nhất thiết giống đường kính tại vị trí làm việc.
Bề mặt phải được kiểm tra về:
Gió mạnh, mưa, băng giá, bụi bẩn hoặc điều kiện môi trường bất lợi đều có thể ảnh hưởng đến khả năng sử dụng thiết bị.
Với thiết bị hỗ trợ làm việc trên cao, kiểm tra trước khi sử dụng là bước quan trọng.
Quan sát toàn bộ ống thép để phát hiện:
Đảm bảo bàn đạp:
Đây là bộ phận cần đặc biệt chú ý.
Không nên sử dụng nếu đệm có:
Dây đai cần được kiểm tra về tình trạng sợi, khóa, đường may và cơ cấu điều chỉnh.
Không sử dụng nếu có dấu hiệu đứt, rách, biến dạng hoặc khóa không hoạt động bình thường.
Không.
Đây là điểm rất quan trọng khi lựa chọn thiết bị.
Bộ leo cột là dụng cụ hỗ trợ tiếp cận cột. Nó không mặc nhiên thay thế:
Trong công việc trên cao, doanh nghiệp cần xây dựng hệ thống bảo vệ phù hợp với chiều cao, vị trí làm việc, cấu trúc cột và quy trình an toàn.
Đặc biệt đối với công việc điện, bộ leo cột bằng kim loại không phải dụng cụ cách điện. Người sử dụng cần duy trì khoảng cách an toàn với phần mang điện và sử dụng các thiết bị bảo vệ điện phù hợp theo quy trình công việc.
Đối với doanh nghiệp điện lực, nhà thầu EPC, đơn vị bảo trì và nhà phân phối thiết bị an toàn, việc mua bộ leo cột nên được thực hiện theo hồ sơ kỹ thuật thay vì chỉ dựa trên hình ảnh.
Đối với dự án EPC hoặc hồ sơ Technical Submittal, cần đối chiếu từng thông số của sản phẩm với yêu cầu kỹ thuật của dự án trước khi trình phê duyệt.
Vật liệu thép mangan và cấu trúc ống thép liền mạch hướng đến độ bền cơ học của khung.
Các model từ 250 đến 600 mm đáp ứng nhiều đường kính cột bê tông khác nhau.
Thiết kế sáu lỗ giúp tạo bề mặt bàn đạp phù hợp với thao tác đặt chân.
Đệm cao su tại vị trí tiếp xúc hỗ trợ tăng ma sát giữa thiết bị và cột.
Khối lượng được cung cấp khoảng 3,4 kg, thuận tiện hơn cho việc vận chuyển và mang thiết bị đến vị trí thi công.
Sản phẩm được mô tả có khả năng sử dụng ngoài trời và chống nước. Tuy nhiên, khả năng chống nước của sản phẩm không đồng nghĩa với việc có thể sử dụng an toàn trong mọi điều kiện mưa, ngập nước hoặc môi trường hóa chất.
Sau khi sử dụng, thiết bị nên được vệ sinh và kiểm tra trước khi đưa vào kho.
Nên:
Nếu thiết bị từng chịu tải bất thường, rơi từ trên cao hoặc va đập mạnh, cần đưa ra khỏi sử dụng để kiểm tra trước khi tiếp tục vận hành.
Dòng sản phẩm có tám cấu hình chính:
| Model | Đường kính cột tối đa | Chiều cao cột tham chiếu |
|---|---|---|
| LSFE-250 | 250 mm | 8 m |
| LSFE-300 | 300 mm | 10 m |
| LSFE-350 | 350 mm | 12 m |
| LSFE-400 | 400 mm | 15 m |
| LSFE-450 | 450 mm | 18 m |
| LSFE-500 | 500 mm | 21 m |
| LSFE-550 | 550 mm | 24 m |
| LSFE-600 | 600 mm | 27 m |
Khi đặt hàng, doanh nghiệp nên cung cấp đường kính cột thực tế, hình ảnh cột và mục đích sử dụng để lựa chọn cấu hình phù hợp thay vì chỉ dựa vào chiều cao cột.
Theo thông tin sản phẩm, dòng LSFE được thiết kế cho cột bê tông, với các model tương ứng đường kính từ 250 đến 600 mm.
Không nên mặc định sử dụng cho cột gỗ nếu nhà sản xuất không xác nhận. Dữ liệu sản phẩm được cung cấp đang xác định đối tượng sử dụng là cột bê tông.
Không. Kết cấu chính sử dụng thép mangan, vì vậy không được xem là thiết bị cách điện.
Không. Bộ leo cột và hệ thống chống rơi có chức năng khác nhau. Khi làm việc trên cao cần sử dụng hệ thống bảo vệ chống rơi phù hợp với quy trình an toàn.
Các model được cung cấp gồm LSFE-250, LSFE-300, LSFE-350, LSFE-400, LSFE-450, LSFE-500, LSFE-550 và LSFE-600.
Theo bảng thông số, LSFE-600 dành cho cột bê tông có đường kính tối đa 600 mm.
Thông tin sản phẩm cung cấp khối lượng khoảng 3,4 kg.
Thông tin nhà cung cấp công bố tải trọng định mức 105 kN và tải trọng thử 170 kN. Hai giá trị này cần được xác minh bằng tài liệu thử nghiệm chính thức nếu sử dụng trong hồ sơ kỹ thuật hoặc phê duyệt dự án.
Bộ leo cột thép điều chỉnh LSFE là giải pháp hỗ trợ tiếp cận cột được thiết kế với khung thép mangan, ống thép liền mạch, bàn đạp sáu lỗ chống trượt, đệm cao su và cơ cấu điều chỉnh theo đường kính cột.
Dòng LSFE-250 đến LSFE-600 cung cấp nhiều lựa chọn cho cột bê tông đường kính 250–600 mm, phù hợp để xem xét trong các công việc bảo trì điện, viễn thông và hạ tầng kỹ thuật trên cao.
Điểm quan trọng khi lựa chọn không chỉ nằm ở đường kính cột mà còn phải xem xét hình dạng cột, bề mặt tiếp xúc, tình trạng đệm cao su, kết cấu thiết bị, tải trọng, điều kiện thời tiết, phương án chống rơi và quy trình làm việc.
Đối với các dự án điện lực, EPC, công nghiệp và hạ tầng có yêu cầu hồ sơ kỹ thuật, TATEKSAFE nên tư vấn lựa chọn theo model + đường kính cột + điều kiện sử dụng + yêu cầu Technical Submittal, đồng thời xác minh các thông số tải trọng và tiêu chuẩn thử nghiệm từ tài liệu gốc của nhà sản xuất trước khi phê duyệt.
| Thông số | Giá trị |
|---|---|
| Tên sản phẩm | Bộ leo cột thép điều chỉnh cho cột bê tông |
| Tên tiếng Anh | Adjustable Steel Pole Climbers |
| Dòng sản phẩm | LSFE |
| Model | LSFE-250 đến LSFE-600 |
| Vật liệu | Thép mangan |
| Kết cấu | Ống thép liền mạch |
| Bề mặt bàn đạp | Thiết kế sáu lỗ chống trượt |
| Tiếp xúc cột | Đệm cao su chống trượt |
| Đường kính cột | 250–600 mm tùy model |
| Khối lượng tham chiếu | 3,4 kg |
| Tải trọng định mức công bố | 105 kN |
| Tải trọng thử công bố | 170 kN |
| Khả năng điều chỉnh | Có |
| Tính cơ động | Thiết kế gọn, thuận tiện vận chuyển |
| Môi trường sử dụng | Ngoài trời theo điều kiện phù hợp |
| Đóng gói | Thùng carton |
