Sào thao tác cách điện dạng rút Sofamel BMTS 380/420kV, 4–6 đoạn, dài đến 11,8m, đầu Universal, móc thao tác, dùng cho trạm biến áp và truyền tải điện.
Sofamel BMTS Telescopic Maneuvering Pole 380/420kV là dòng sào thao tác cách điện dạng rút nhiều đoạn được thiết kế cho các công việc vận hành và thao tác thiết bị trong hệ thống điện cao áp và siêu cao áp.
Khác với dòng BMTS 45/66/132kV sử dụng cấu trúc hai đoạn, phiên bản BMTS 380/420kV có thể được cấu hình với 4, 5 hoặc 6 đoạn, cho phép đạt chiều dài làm việc tối đa lên tới 5,97 m, 8,75 m và 11,8 m tùy model.
Thân sào được chế tạo từ ống sợi thủy tinh gia cường, có hình dạng tiết diện tròn thay đổi giúp các đoạn có khả năng tự chèn/khóa vào nhau khi kéo dài. Mỗi đoạn được điều chỉnh bằng hệ thống tay cầm khóa.
Sản phẩm được trang bị:
Các model BMTS-4/6, BMTS-5/9 và BMTS-6/12 được thiết kế cho những yêu cầu thao tác có phạm vi tiếp cận rất lớn, với điện áp làm việc tối đa được công bố tương ứng 380 kV hoặc 420 kV khi kéo dài hoàn toàn.
Trong hệ thống truyền tải điện cao áp, khoảng cách giữa người vận hành và thiết bị cần thao tác có thể rất lớn. Đặc biệt tại các trạm biến áp và tuyến truyền tải điện áp cao, một sào thao tác thông thường có chiều dài cố định có thể không đáp ứng được yêu cầu về phạm vi tiếp cận.
Sofamel BMTS phiên bản 380/420kV sử dụng thiết kế telescopic nhiều đoạn, cho phép sào thu gọn khi vận chuyển nhưng mở rộng đáng kể khi làm việc.
Ba cấu hình chính gồm:
| Model | Số đoạn | Chiều dài thu gọn | Chiều dài kéo dài | Điện áp tối đa khi kéo dài hoàn toàn | Khối lượng |
|---|---|---|---|---|---|
| BMTS-4/6 | 4 đoạn | 1,7 m | 5,97 m | 380 kV | 3,40 kg |
| BMTS-5/9 | 5 đoạn | 2,0 m | 8,75 m | 420 kV | 5,20 kg |
| BMTS-6/12 | 6 đoạn | 2,3 m | 11,8 m | 420 kV | 7,25 kg |
Điểm đáng chú ý là điện áp làm việc không chỉ phụ thuộc vào chiều dài tổng thể của sào, mà còn phụ thuộc vào cấu hình các đoạn được mở rộng. Vì vậy, khi lựa chọn sản phẩm cần đối chiếu đúng cấu hình mà nhà sản xuất công bố.
Thân sào được chế tạo từ reinforced fibreglass tube – ống sợi thủy tinh gia cường.
Vật liệu này được sử dụng để tạo nên thân sào cách điện có độ cứng cần thiết trong quá trình thao tác.
Khác với cấu trúc telescopic hai đoạn thông thường, phiên bản BMTS 380/420kV sử dụng nhiều đoạn lồng vào nhau, cho phép tạo ra chiều dài làm việc lớn nhưng vẫn có thể thu gọn.
Một đặc điểm kỹ thuật quan trọng của dòng BMTS này là ống có hình dạng tròn biến đổi.
Thiết kế này cho phép các đoạn sào có khả năng tự chèn/wedge vào nhau khi kéo dài.
Cơ chế này kết hợp với adjustment system with locking handles – hệ thống điều chỉnh bằng tay cầm khóa, giúp người sử dụng:
Với model BMTS-6/12, chiều dài khi kéo dài đạt 11,8 m, trong khi chiều dài thu gọn là 2,3 m.
Một yêu cầu quan trọng của dòng BMTS này là:
Đoạn A phải luôn được kéo ra hoàn toàn khi sử dụng.
Đây là thông tin cần được đưa rõ vào trang sản phẩm SmartMall/TATEKSAFE vì nó liên quan trực tiếp đến cấu hình vận hành.
Người sử dụng không nên tự suy diễn rằng có thể sử dụng mọi tổ hợp đoạn sào theo ý muốn. Cấu hình làm việc phải tuân thủ bảng thông số của nhà sản xuất.
Theo dữ liệu sản phẩm, các tổ hợp đoạn được công bố tương ứng với từng cấp điện áp.
Đoạn trên của sào được làm đầy bằng foam theo IEC 60855.
Đây là một đặc điểm khác biệt của phiên bản BMTS dùng cho cấp điện áp rất cao.
IEC 60855 là tiêu chuẩn liên quan đến ống cách điện chứa đầy bọt (foam-filled insulating tubes) dùng trong các ứng dụng liên quan đến công tác điện.
Thông tin này nên được duy trì trong Product Intelligence của SmartMall để phân biệt sản phẩm với các sào telescopic thông thường.
Lưu ý: Không nên diễn giải việc “theo IEC 60855” thành một tuyên bố rộng hơn về toàn bộ khả năng cách điện hoặc biến nó thành chứng nhận cho những điều không có trong tài liệu kỹ thuật gốc.
Sofamel BMTS 380/420kV được trang bị:
Đầu Universal nằm ở đầu thao tác của sào, cho phép kết nối với các phụ kiện hoặc cơ cấu thao tác tương thích.
Móc thao tác hỗ trợ người vận hành tiếp cận và thực hiện các thao tác cơ khí phù hợp trên thiết bị điện.
Việc sử dụng móc phải phù hợp với thiết bị cần thao tác và hướng dẫn kỹ thuật của nhà sản xuất.
Sofamel BMTS-4/6 là cấu hình 4 đoạn.
Thông số chính:
Theo dữ liệu được cung cấp:
C + A → 132 kV
C + B + A → 380 kV
Điều này cho thấy cùng một bộ sào có thể có các cấu hình sử dụng khác nhau theo số đoạn được triển khai.
Đoạn A phải luôn được mở hoàn toàn khi sử dụng.
Sofamel BMTS-5/9 sử dụng 5 đoạn và có khả năng kéo dài đến 8,75 m.
Thông số:
D + A → 132 kV
D + B + A → 380 kV
D + C + B + A → 420 kV
Đây là cấu hình có phạm vi tiếp cận lớn hơn BMTS-4/6 và được thiết kế cho ứng dụng lên đến 420 kV khi triển khai đầy đủ theo cấu hình nhà sản xuất.

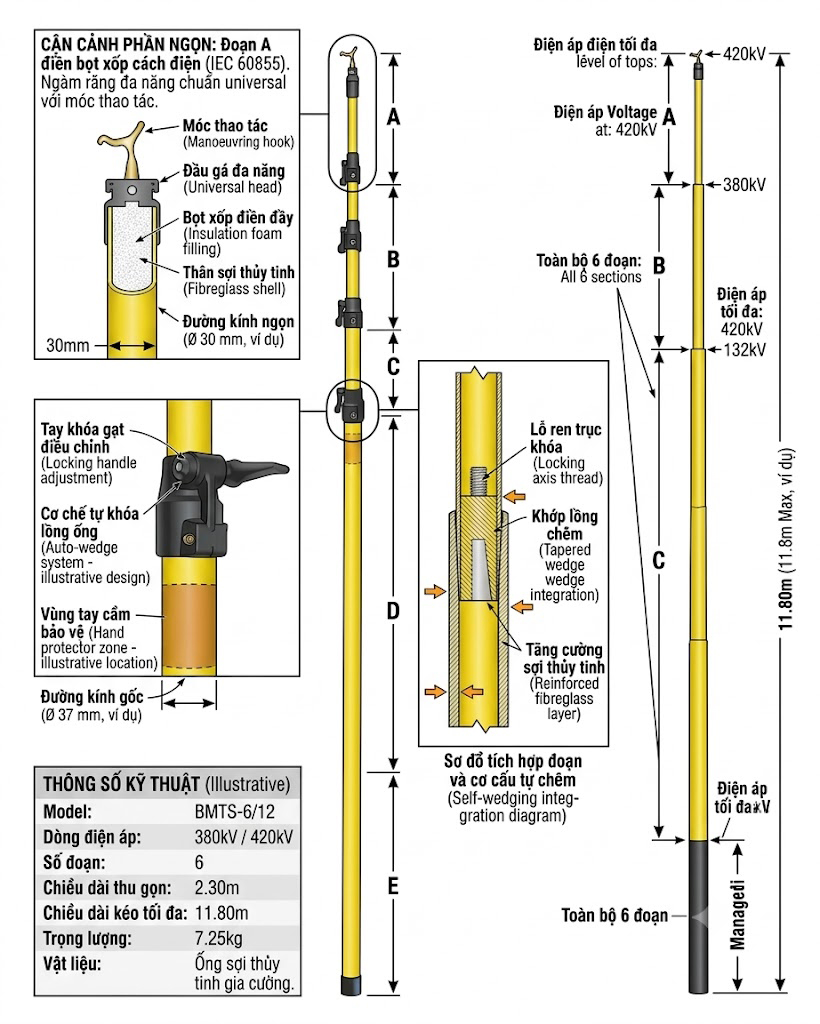

Sofamel BMTS-6/12 là model có chiều dài làm việc lớn nhất trong nhóm sản phẩm này.
Thông số:
E + A → 132 kV
E + B + A → 380 kV
E + C + B + A → 420 kV
E + D + C + B + A → 420 kV
Với chiều dài kéo dài 11,8 m, BMTS-6/12 được định vị cho những ứng dụng cần phạm vi tiếp cận rất lớn trong hệ thống điện cao áp và truyền tải.
| Model | Cấu hình đoạn | Điện áp |
|---|---|---|
| BMTS-4/6 | C + A | 132 kV |
| C + B + A | 380 kV | |
| BMTS-5/9 | D + A | 132 kV |
| D + B + A | 380 kV | |
| D + C + B + A | 420 kV | |
| BMTS-6/12 | E + A | 132 kV |
| E + B + A | 380 kV | |
| E + C + B + A | 420 kV | |
| E + D + C + B + A | 420 kV |
Quy tắc quan trọng: Đoạn A luôn phải được kéo ra hoàn toàn khi sử dụng.
| Tiêu chí | BMTS-4/6 | BMTS-5/9 | BMTS-6/12 |
|---|---|---|---|
| Số đoạn | 4 | 5 | 6 |
| Thu gọn | 1,7 m | 2,0 m | 2,3 m |
| Kéo dài | 5,97 m | 8,75 m | 11,8 m |
| Điện áp tối đa | 380 kV | 420 kV | 420 kV |
| Khối lượng | 3,40 kg | 5,20 kg | 7,25 kg |
| Đầu | Universal | Universal | Universal |
| Móc thao tác | Có | Có | Có |
| Foam đoạn trên | Theo IEC 60855 | Theo IEC 60855 | Theo IEC 60855 |
Từ bảng trên có thể thấy chiều dài làm việc tăng đáng kể từ BMTS-4/6 đến BMTS-6/12, đồng thời khối lượng cũng tăng theo số lượng đoạn.
BMTS được sử dụng để hỗ trợ thao tác disconnectors – dao cách ly với cấu hình đầu và cơ cấu thiết bị tương thích.
Đây là một trong những ứng dụng quan trọng trong trạm biến áp và hệ thống truyền tải.
Sào có thể được sử dụng cho các thao tác phù hợp với switches – thiết bị đóng cắt.
Móc thao tác và đầu Universal có thể hỗ trợ những công việc liên quan đến fuses – cầu chì, tùy theo thiết kế của thiết bị.
BMTS 380/420kV hướng tới các ứng dụng trong trạm biến áp cao áp, nơi khoảng cách giữa người vận hành và thiết bị có thể lớn.
Với các model có chiều dài đến 8,75 m và 11,8 m, dòng BMTS có thể được xem xét cho những ứng dụng trong mạng lưới truyền tải điện yêu cầu phạm vi tiếp cận lớn.
BMTS-6/12 có thể đạt 11,8 m khi kéo dài hoàn toàn.
Đây là chiều dài đáng kể đối với một dụng cụ thao tác có khả năng thu gọn.
Chiều dài thu gọn:
So với chiều dài làm việc tương ứng, thiết kế telescopic giúp việc vận chuyển và lưu trữ thuận tiện hơn.
Sào có thể được triển khai theo những tổ hợp đoạn được nhà sản xuất quy định để đáp ứng các mức điện áp khác nhau.
Điều này tạo ra tính linh hoạt cao hơn so với một sào có chiều dài cố định.
Có thể lựa chọn theo 3 bước.
Nếu yêu cầu đến:
380 kV: có thể xem xét BMTS-4/6, BMTS-5/9 hoặc BMTS-6/12 theo cấu hình được nhà sản xuất quy định.
420 kV: xem xét BMTS-5/9 hoặc BMTS-6/12 theo cấu hình tương ứng.
Đây chỉ là cách phân loại theo chiều dài sản phẩm; việc lựa chọn cuối cùng phải căn cứ vào điều kiện thao tác thực tế và quy trình an toàn.
Đối chiếu bảng:
A + C
A + B + C
hoặc các tổ hợp tương ứng D/E của từng model.
Đặc biệt:
A luôn phải được mở hoàn toàn khi sử dụng.
Sào BMTS 380/420kV là dụng cụ thao tác chuyên dụng cho hệ thống điện cao áp/siêu cao áp. Việc sản phẩm được công bố cho 380 kV hoặc 420 kV không có nghĩa người sử dụng được phép tiếp cận phần mang điện ở bất kỳ khoảng cách nào.
Người vận hành phải xác định:
Đặc biệt với sào có chiều dài đến 11,8 m, việc kiểm soát không gian thao tác, đường đi của sào và khoảng cách đến các phần tử khác trong trạm là rất quan trọng.
Trước mỗi lần sử dụng, cần kiểm tra toàn bộ sào:
Kiểm tra:
Kiểm tra:
Kiểm tra:
Xác nhận cấu hình sử dụng đáp ứng yêu cầu:
Đoạn A phải được mở hoàn toàn.
Nếu phát hiện bất kỳ dấu hiệu bất thường nào, không đưa sản phẩm vào công việc cho đến khi được đánh giá theo quy trình kỹ thuật của đơn vị sử dụng.
Sau khi sử dụng:
Với dụng cụ cách điện dùng trong hệ thống điện áp rất cao, tình trạng bề mặt và tình trạng cơ học của thân sào cần được quản lý chặt chẽ.
Sofamel BMTS 380/420kV phù hợp với nhóm người dùng chuyên nghiệp như:
Đây là dụng cụ chuyên nghiệp và cần được sử dụng bởi người đã được đào tạo về an toàn điện cao áp và quy trình thao tác tương ứng.
| Model | Số đoạn | Chiều dài thu gọn | Chiều dài kéo dài | Điện áp tối đa khi kéo dài hoàn toàn | Khối lượng |
|---|---|---|---|---|---|
| BMTS-4/6 | 4 đoạn | 1,7 m | 5,97 m | 380 kV | 3,40 kg |
| BMTS-5/9 | 5 đoạn | 2,0 m | 8,75 m | 420 kV | 5,20 kg |
| BMTS-6/12 | 6 đoạn | 2,3 m | 11,8 m | 420 kV | 7,25 kg |
