Khóa treo cáp LOTO PROLOCKEY PC175D3.2 với thân nylon gia cường, cáp thép không gỉ dài 175 mm, đường kính 3,2 mm. Hỗ trợ lựa chọn hệ thống chìa KA, KD, MK, GMK.
Ổ Khóa An Toàn Cáp Thép Bọc Nylon PROLOCKEY PC175D
Khóa treo cáp thép không gỉ PROLOCKEY PC175D3.2 là thiết bị khóa an toàn được thiết kế cho các chương trình Lockout/Tagout (LOTO) – khóa và treo thẻ cảnh báo, giúp kiểm soát việc vận hành ngoài ý muốn của máy móc, thiết bị và nguồn năng lượng trong quá trình bảo trì, sửa chữa hoặc kiểm tra kỹ thuật.
Sản phẩm sử dụng thân khóa nylon gia cường kết hợp với cáp thép không gỉ đường kính 3,2 mm. Cấu trúc cáp linh hoạt hỗ trợ thao tác tại những vị trí mà cùm khóa cứng thông thường khó tiếp cận, chẳng hạn như các điểm cô lập có khoảng cách, hình dạng hoặc hướng lắp đặt không thuận lợi.
Với chiều dài cáp danh nghĩa 175 mm, PROLOCKEY PC175D3.2 phù hợp để xem xét sử dụng tại các cụm van, thiết bị đóng cắt, cơ cấu liên động và những điểm khóa LOTO có hình học phù hợp với chiều dài cáp. Khả năng ứng dụng thực tế phụ thuộc vào kích thước điểm khóa, đường đi của cáp và yêu cầu của quy trình cô lập năng lượng tại cơ sở.
Các đặc điểm chính:
Đối với doanh nghiệp sản xuất, nhà máy điện, trạm biến áp, khu công nghiệp và đơn vị bảo trì công nghiệp, việc lựa chọn đúng loại khóa LOTO giúp chuẩn hóa nhận diện thiết bị, kiểm soát chìa khóa và hỗ trợ thực hiện quy trình an toàn nhất quán.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | PROLOCKEY |
| Mã sản phẩm | PC175D3.2 |
| Loại sản phẩm | Khóa treo cáp an toàn LOTO |
| Vật liệu thân khóa | Nylon gia cường theo tài liệu sản phẩm |
| Vật liệu cáp khóa | Thép không gỉ |
| Chiều dài cáp danh nghĩa | 175 mm |
| Đường kính cáp | 3,2 mm |
| Đường kính đầu nối cáp | Khoảng 6 mm theo hình kỹ thuật |
| Chiều rộng thân khóa | 37 mm |
| Chiều cao thân khóa | 45 mm |
| Chiều dày thân khóa | 20 mm |
| Nhiệt độ làm việc của thân khóa | -20°C đến +80°C theo hình thông số sản phẩm |
| Cơ chế chìa khóa | Giữ chìa khi khóa mở |
| Màu sắc | Đỏ, vàng, xanh dương, xanh lá, cam, tím, nâu, đen, trắng, xám và các màu được xác nhận khi đặt hàng |
| Tùy chỉnh | Có thể yêu cầu khắc mã, logo và nhãn cảnh báo |
| Hệ thống chìa | KA, KD, MK, GMK; xác nhận cấu hình thực tế với nhà cung cấp |
Lưu ý kỹ thuật: Chiều dài 175 mm là thông số được thể hiện trên hình của model PC175D3.2. Một đoạn mô tả tổng quát trong tài liệu nguồn ghi 150 mm; cần xác nhận bản vẽ hoặc datasheet chính thức trước khi chốt đơn hàng số lượng lớn.
Thân khóa được chế tạo từ nylon gia cường, tạo kết cấu nhẹ và thuận tiện khi thao tác trong môi trường công nghiệp. So với thân khóa kim loại, vật liệu nylon có đặc tính cách điện của vật liệu, phù hợp để xem xét trong các ứng dụng cần hạn chế sử dụng bề mặt dẫn điện.
Tuy nhiên, thân nylon không đồng nghĩa toàn bộ khóa là thiết bị cách điện hoàn toàn. Cáp khóa vẫn được chế tạo từ thép không gỉ, vì vậy cần đánh giá đầy đủ cấu tạo, vị trí lắp đặt và nguy cơ tiếp xúc điện trước khi sử dụng gần thiết bị đang mang điện.
Theo hình sản phẩm, thân khóa có kích thước 37 × 45 × 20 mm, giúp người sử dụng dễ nhận diện và thao tác trong các vị trí có không gian tương đối hạn chế.
Cáp khóa có đường kính 3,2 mm và chiều dài danh nghĩa 175 mm. Cấu trúc dạng cáp cho phép uốn theo đường đi phù hợp với điểm khóa, khác với cùm khóa cứng có hình dạng cố định.
Đặc điểm này có thể hữu ích khi khóa các điểm cô lập có khoảng cách giữa các lỗ khóa lớn hơn hoặc hình học phức tạp hơn so với ứng dụng của khóa cùm thẳng thông thường.
Khi lựa chọn, cần kiểm tra:
Không nên sử dụng cáp khóa để nâng vật, kéo tải hoặc thay thế các thiết bị khóa chuyên dụng có cấp tải được xác định riêng.
PROLOCKEY PC175D3.2 được mô tả có tính năng giữ chìa khi khóa đang mở. Theo nguyên lý này, người sử dụng không thể rút chìa khỏi ổ khóa ở trạng thái mở.
Cơ chế giữ chìa giúp giảm nguy cơ rời khỏi vị trí làm việc khi chưa hoàn tất thao tác khóa, đồng thời hỗ trợ chuẩn hóa quy trình khóa và mở khóa tại nhà máy.
Trong vận hành LOTO, doanh nghiệp vẫn cần quy định rõ ai được phép giữ chìa, ai có quyền tháo khóa và cách xử lý khi người thực hiện công việc rời khỏi hiện trường. Cơ chế giữ chìa không thay thế quy trình cấp phép làm việc hoặc xác nhận trạng thái năng lượng bằng phương pháp phù hợp.

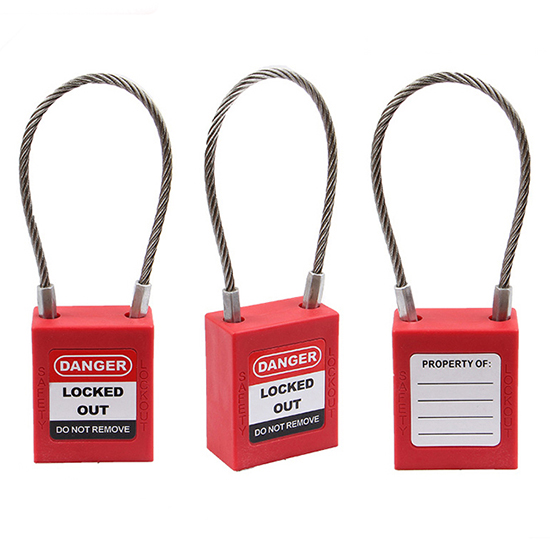

Thân khóa có thể được trang bị nhãn cảnh báo như “DANGER”, “LOCKED OUT” và “DO NOT REMOVE”, tương ứng với các thông điệp cảnh báo nguy hiểm, đã khóa cô lập và không được tháo bỏ.
Tùy chọn nhận diện có thể bao gồm:
Các nội dung tùy chỉnh cần được xác nhận với nhà cung cấp trước khi đặt hàng.
Trong nhà máy, khóa cáp LOTO có thể được xem xét cho các điểm cô lập năng lượng tại máy gia công, dây chuyền lắp ráp, hệ thống băng tải và thiết bị phụ trợ, nếu cấu tạo điểm khóa tương thích.
Trước khi bảo trì, người được ủy quyền thực hiện quy trình cô lập nguồn năng lượng, khóa các điểm cần thiết và treo thẻ cảnh báo. Việc xác minh trạng thái không còn năng lượng nguy hiểm phải được thực hiện theo quy trình của nhà máy.
Khóa cáp có thể hỗ trợ các vị trí mà khóa cùm cứng không dễ tiếp cận, nhưng không phải mọi thiết bị đều phù hợp với cùng một loại khóa.
Một số cơ cấu van có thể cần thiết bị khóa có khả năng đi theo đường cáp linh hoạt. PROLOCKEY PC175D3.2 có thể được đánh giá cho các điểm khóa phù hợp, với điều kiện cơ cấu van có vị trí khóa an toàn và kích thước tương thích.
Đối với cụm van lớn, nhiều van hoặc hệ thống cần khóa đồng thời nhiều điểm, doanh nghiệp nên cân nhắc thiết bị khóa van chuyên dụng hoặc thiết bị khóa cáp đa điểm thay vì cố gắng sử dụng một khóa treo đơn lẻ.
Khóa cáp LOTO có thể được xem xét tại các cơ cấu cô lập hoặc điểm khóa được nhà sản xuất thiết bị cho phép sử dụng. Tuy nhiên, không được mặc định khóa cáp thép là thiết bị phù hợp để khóa trực tiếp mọi thiết bị điện.
Đối với tủ điện, máy cắt, cầu dao hoặc thiết bị đóng cắt, cần chọn phụ kiện LOTO đúng với cơ cấu và hướng dẫn của nhà sản xuất.
Khi làm việc với thiết bị điện, việc khóa và treo thẻ phải kết hợp với các bước cô lập, kiểm tra xác nhận mất điện và các biện pháp an toàn điện khác theo quy trình áp dụng.
Tại các cơ sở có quy trình bảo trì nghiêm ngặt, khóa LOTO thường được quản lý cùng danh mục điểm cô lập, giấy phép làm việc và hồ sơ kiểm tra an toàn.
Khóa PROLOCKEY PC175D3.2 có thể được đánh giá để đưa vào danh mục vật tư LOTO khi kích thước và cấu hình phù hợp với yêu cầu kỹ thuật của dự án.
Đối với môi trường có nguy cơ cháy nổ, hóa chất ăn mòn hoặc điều kiện nhiệt độ đặc biệt, cần kiểm tra tài liệu vật liệu, giới hạn môi trường và yêu cầu phê duyệt của dự án. Không nên suy luận rằng sản phẩm phù hợp với mọi môi trường nguy hiểm chỉ vì thân khóa được làm bằng nylon và cáp được làm bằng thép không gỉ.
Hệ thống chìa khóa là yếu tố quan trọng khi triển khai LOTO trên nhiều máy móc, khu vực và nhóm bảo trì. Cần phân biệt rõ bốn cấu hình cơ bản trước khi đặt hàng.
Trong cấu hình KA, các ổ khóa thuộc cùng một nhóm được thiết kế để sử dụng chung một loại chìa tương ứng.
Ứng dụng: Một nhân viên hoặc một nhóm bảo trì cần quản lý nhiều khóa thuộc cùng phạm vi công việc.
Ưu điểm: Giảm số lượng chìa cần mang theo và đơn giản hóa thao tác quản lý.
Điểm cần lưu ý: Nếu phạm vi dùng chung chìa quá rộng, khả năng kiểm soát quyền truy cập có thể bị giảm. Doanh nghiệp nên phân chia nhóm khóa theo khu vực, dây chuyền hoặc bộ phận.
Trong cấu hình KD, mỗi khóa có chìa riêng, không dùng chung chìa với các khóa khác trong nhóm KD theo thiết kế của nhà sản xuất.
Ứng dụng: Những điểm cô lập cần kiểm soát riêng biệt, nơi quyền mở khóa được giới hạn cho người hoặc nhóm được ủy quyền.
Ưu điểm: Hỗ trợ phân quyền và giảm khả năng một chìa mở được nhiều khóa.
Điểm cần lưu ý: Cần có quy trình cấp phát, đánh dấu và lưu trữ chìa rõ ràng để tránh thất lạc hoặc nhầm lẫn.
MK thường chỉ cấu hình trong đó các khóa có chìa riêng nhưng có thêm chìa chủ có thể mở một nhóm khóa được chỉ định.
Ứng dụng: Các nhà máy có nhiều nhóm thiết bị hoặc nhiều tổ bảo trì cần phân quyền theo cấp.
Ưu điểm: Cho phép duy trì chìa riêng ở cấp người vận hành và khả năng truy cập ở cấp quản lý được ủy quyền.
Điểm cần lưu ý: Chìa chủ cần được kiểm soát chặt chẽ, có người chịu trách nhiệm và có quy định rõ về điều kiện sử dụng.
GMK thường được sử dụng trong hệ thống có nhiều nhóm chìa chủ. Chìa đại chủ có thể mở các nhóm khóa thuộc phạm vi được thiết kế trong sơ đồ chìa.
Ứng dụng: Nhà máy quy mô lớn, khu công nghiệp, hệ thống nhiều phân xưởng hoặc dự án có nhiều cấp quản lý thiết bị.
Ưu điểm: Hỗ trợ xây dựng hệ thống quản lý chìa theo nhiều cấp, từ từng điểm khóa đến nhóm thiết bị và toàn bộ phạm vi được phân quyền.
Điểm cần lưu ý: Hệ thống GMK đòi hỏi sơ đồ chìa được thiết kế ngay từ đầu, tránh trùng lặp ngoài ý muốn và có cơ chế quản lý chặt chẽ đối với chìa đại chủ.
| Tiêu chí | KA | KD | MK | GMK |
|---|---|---|---|---|
| Chìa riêng cho từng khóa | Không trong cùng nhóm KA | Có | Có | Có thể có |
| Nhiều khóa dùng chung chìa | Có | Không theo cấu hình KD | Theo nhóm được thiết kế | Theo nhóm được thiết kế |
| Chìa chủ | Không mặc định | Không mặc định | Có | Có thể có nhiều cấp |
| Chìa đại chủ | Không mặc định | Không mặc định | Không mặc định | Có |
| Phù hợp với | Nhóm khóa nhỏ, đồng quyền truy cập | Phân quyền riêng lẻ | Nhiều nhóm có cấp quản lý | Hệ thống nhiều cấp |
| Yêu cầu chính | Phân nhóm | Quản lý từng chìa | Thiết kế sơ đồ chìa chủ | Thiết kế hệ thống tổng thể |
Các ký hiệu KA, KD, MK và GMK thể hiện cấu hình quản lý chìa, không phải cấp độ chịu lực hoặc cấp độ bảo vệ của thân khóa. Cấu hình cụ thể của PC175D3.2 phải được xác nhận theo đơn hàng và sơ đồ chìa do nhà cung cấp lập.
Kiểm tra thiết bị cần bảo trì, xác định các nguồn năng lượng nguy hiểm và vị trí khóa được nhà sản xuất thiết bị cho phép.
Đối chiếu chiều dài cáp 175 mm, đường kính cáp 3,2 mm và kích thước thân khóa với điểm lắp thực tế. Nếu cần khóa nhiều điểm hoặc đường cáp dài hơn, nên lựa chọn model phù hợp hơn.
Xác định nhu cầu sử dụng KA, KD, MK hoặc GMK dựa trên sơ đồ phân quyền, số lượng khóa và số lượng người tham gia bảo trì.
Thống nhất màu sắc, mã khóa, nhãn cảnh báo và cách ghi nhận thông tin trong hệ thống quản lý LOTO.
Thực hiện theo quy trình cô lập năng lượng của cơ sở, khóa đúng điểm, treo thẻ và xác minh trạng thái an toàn trước khi bắt đầu công việc.
Kiểm tra thân khóa, cáp, đầu nối và cơ chế hoạt động của ổ khóa. Không sử dụng khóa có dấu hiệu hư hỏng, biến dạng hoặc không thể khóa chắc chắn.
Việc tháo khóa phải tuân theo quy trình được phê duyệt tại cơ sở, không chỉ dựa trên tình trạng nhìn thấy của thiết bị.
Để duy trì khả năng sử dụng của PROLOCKEY PC175D3.2, doanh nghiệp nên:
Giới hạn nhiệt độ cần được áp dụng theo tài liệu kỹ thuật chính thức của model. Không nên sử dụng sản phẩm ngoài giới hạn đã xác nhận.
Tăng tính linh hoạt tại điểm khóa: Cáp thép có thể uốn theo hình dạng điểm khóa phù hợp, giúp giải quyết một số tình huống mà cùm cứng khó thao tác.
Hỗ trợ nhận diện trực quan: Màu sắc, mã số và nhãn cảnh báo giúp người lao động nhận biết trạng thái khóa và phân biệt nhóm thiết bị.
Hỗ trợ quản lý chìa: Các cấu hình KA, KD, MK và GMK cho phép xây dựng hệ thống chìa phù hợp với quy mô và cơ cấu quản lý của doanh nghiệp.
Thuận tiện khi chuẩn hóa vật tư: Việc thống nhất model, kích thước và cấu hình chìa giúp bộ phận EHS, bảo trì và mua hàng quản lý danh mục vật tư dễ dàng hơn.
Hỗ trợ hồ sơ an toàn: Khi được tích hợp vào quy trình nội bộ, thông tin mã khóa và nhóm chìa có thể được sử dụng để quản lý cấp phát, kiểm tra và thay thế.
Các lợi ích trên phụ thuộc vào việc lựa chọn đúng sản phẩm, thiết kế quy trình LOTO và đào tạo người sử dụng. Bản thân khóa treo không thay thế toàn bộ hệ thống kiểm soát năng lượng nguy hiểm.
LOTO là một phần của hệ thống quản lý an toàn máy móc và năng lượng nguy hiểm. Khi triển khai tại nhà máy hoặc dự án EPC, doanh nghiệp cần xác định yêu cầu pháp lý, tiêu chuẩn áp dụng, quy trình của chủ đầu tư và tài liệu của nhà sản xuất thiết bị.
Tài liệu giới thiệu chung của dòng khóa PROLOCKEY có đề cập đến OSHA, CE, UL, REACH và ISO. Tuy nhiên, các thông tin này chưa đủ để xác nhận rằng model PC175D3.2 có đầy đủ mọi chứng nhận hoặc được đánh giá theo tất cả các yêu cầu nêu trên.
Khi cần phê duyệt vật tư, nên yêu cầu nhà cung cấp cung cấp các tài liệu tương ứng với model và lô hàng cụ thể, bao gồm:
Không nên dùng tuyên bố tuân thủ tiêu chuẩn của một dòng sản phẩm để thay thế chứng từ áp dụng cho đúng mã hàng.
Đây là khóa treo an toàn LOTO sử dụng thân nylon gia cường và cáp thép không gỉ, được thiết kế để khóa các điểm cô lập năng lượng phù hợp trong hoạt động bảo trì và sửa chữa công nghiệp.
Thông số thể hiện trên hình sản phẩm là 175 mm, đường kính cáp 3,2 mm. Do một phần tài liệu nguồn ghi 150 mm, nên xác nhận datasheet chính thức khi đặt hàng.
Kích thước danh nghĩa theo tài liệu hình ảnh là rộng 37 mm, cao 45 mm và dày 20 mm.
Không. Thân nylon có đặc tính cách điện của vật liệu nhưng cáp khóa được làm bằng thép không gỉ. Không được coi toàn bộ sản phẩm là thiết bị cách điện khi chưa có đánh giá và chứng từ phù hợp.
KA là cấu hình đồng chìa trong một nhóm khóa; KD là cấu hình khác chìa. KA thuận tiện khi nhiều khóa cần dùng chung chìa, còn KD phù hợp khi cần quản lý quyền mở từng khóa riêng biệt.
Có thể xem xét. MK hỗ trợ hệ thống có chìa chủ; GMK hỗ trợ hệ thống nhiều nhóm và nhiều cấp chìa. Cần thiết kế sơ đồ chìa và phân quyền trước khi đặt hàng.
Tài liệu sản phẩm có đề cập khả năng tùy chỉnh logo, mã nhận diện và nhãn cảnh báo. Nội dung, vị trí, phương pháp khắc và số lượng tối thiểu cần được xác nhận với nhà cung cấp.
Các màu được liệt kê trong tài liệu gồm đỏ, vàng, xanh dương, xanh lá, cam, tím, nâu, đen, trắng và xám. Tình trạng cung cấp từng màu cần được xác nhận tại thời điểm đặt hàng.
Không. Cần kiểm tra kích thước điểm khóa, đường đi của cáp và hướng dẫn của nhà sản xuất thiết bị. Một số ứng dụng cần phụ kiện khóa van, khóa máy cắt hoặc thiết bị LOTO chuyên dụng.
Doanh nghiệp nên cung cấp mã PC175D3.2, số lượng, màu sắc, cấu hình chìa, yêu cầu đánh mã hoặc logo, địa điểm giao hàng và các tài liệu kỹ thuật cần thiết cho phê duyệt dự án.
PROLOCKEY PC175D3.2 là phương án khóa treo cáp LOTO đáng xem xét khi doanh nghiệp cần cơ cấu khóa linh hoạt, thân nylon gia cường, cáp thép không gỉ đường kính 3,2 mm và hệ thống quản lý chìa có thể lựa chọn theo nhu cầu.
Để lựa chọn chính xác, doanh nghiệp cần xác nhận ba yếu tố: kích thước điểm khóa thực tế, sơ đồ quản lý chìa và yêu cầu kỹ thuật của môi trường sử dụng.
TATEKSAFE – Tân Thế Kim có thể hỗ trợ doanh nghiệp xác định cấu hình khóa phù hợp với danh mục thiết bị, chương trình LOTO và yêu cầu mua sắm công nghiệp. Khi yêu cầu báo giá, hãy nêu rõ mã PROLOCKEY PC175D3.2, cấu hình KA/KD/MK/GMK, số lượng và các yêu cầu tùy chỉnh để việc tư vấn và phê duyệt vật tư được nhất quán.
| Thông số | Giá trị |
|---|---|
| Thương hiệu | PROLOCKEY |
| Mã sản phẩm | PC175D3.2 |
| Loại sản phẩm | Khóa treo cáp an toàn LOTO |
| Vật liệu thân khóa | Nylon gia cường theo tài liệu sản phẩm |
| Vật liệu cáp khóa | Thép không gỉ |
| Chiều dài cáp danh nghĩa | 175 mm |
| Đường kính cáp | 3,2 mm |
| Đường kính đầu nối cáp | Khoảng 6 mm theo hình kỹ thuật |
| Chiều rộng thân khóa | 37 mm |
| Chiều cao thân khóa | 45 mm |
| Chiều dày thân khóa | 20 mm |
| Nhiệt độ làm việc của thân khóa | -20°C đến +80°C theo hình thông số sản phẩm |
| Cơ chế chìa khóa | Giữ chìa khi khóa mở |
| Màu sắc | Đỏ, vàng, xanh dương, xanh lá, cam, tím, nâu, đen, trắng, xám và các màu được xác nhận khi đặt hàng |
| Tùy chỉnh | Có thể yêu cầu khắc mã, logo và nhãn cảnh báo |
| Hệ thống chìa | KA, KD, MK, GMK; xác nhận cấu hình thực tế với nhà cung cấp |
