Ổ khóa an toàn LOTO PROLOCKEY P38SSD4 – Thân nylon, càng thép không gỉ 38 mm

1. Tổng quan sản phẩm

Ổ khóa an toàn PROLOCKEY P38SSD4 là thiết bị khóa cá nhân được thiết kế cho các ứng dụng khóa và treo thẻ an toàn LOTO (Lockout/Tagout) trong môi trường công nghiệp. Sản phẩm có thân khóa nylon, càng khóa bằng thép không gỉ đường kính 4 mm và chiều dài càng 38 mm, phù hợp để xem xét sử dụng tại các điểm cô lập năng lượng có lỗ khóa tương thích.

Trong quá trình bảo trì máy móc, sửa chữa tủ điện hoặc thực hiện công việc có nguy cơ phát sinh năng lượng bất ngờ, việc kiểm soát thiết bị đóng cắt là một phần quan trọng của quy trình an toàn. Ổ khóa LOTO giúp duy trì trạng thái khóa tại điểm cô lập đã được xác định, đồng thời hỗ trợ nhận diện người hoặc bộ phận chịu trách nhiệm thông qua nhãn cảnh báo và hệ thống quản lý chìa khóa.

PROLOCKEY P38SSD4 có tính năng giữ chìa khi càng khóa đang mở. Theo mô tả của nhà sản xuất, người sử dụng không thể rút chìa khóa khi càng khóa chưa được đóng. Đặc điểm này hỗ trợ kiểm soát thao tác đóng khóa và giảm khả năng chìa khóa bị tách khỏi ổ khóa trong quá trình sử dụng.

Ngoài cấu hình vật liệu và kích thước tiêu chuẩn, dòng sản phẩm còn hỗ trợ lựa chọn hệ thống chìa khác nhau, chìa giống nhau và các cấu hình chìa tổng. Do đó, doanh nghiệp có thể xem xét tổ chức khóa theo từng nhân viên, nhóm bảo trì, khu vực sản xuất hoặc cấp quản lý, tùy theo phương án kiểm soát được phê duyệt tại cơ sở.

PROLOCKEY P38SSD4 hướng đến nhu cầu quản lý khóa an toàn có nhận diện rõ ràng, dễ phân loại và thuận tiện tích hợp vào chương trình LOTO của doanh nghiệp.

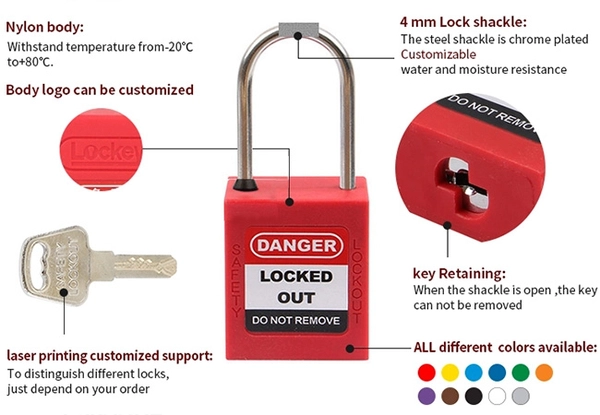

2. Đặc điểm và lợi ích kỹ thuật

2.1. Thân khóa nylon gia cường

Thân khóa của P38SSD4 được mô tả là nylon gia cường, có dải nhiệt độ chịu đựng từ -20°C đến +80°C theo tài liệu sản phẩm.

Nylon là vật liệu polymer được sử dụng trong nhiều thiết bị an toàn công nghiệp. Đối với ổ khóa LOTO, thân polymer giúp tạo một cấu trúc khác với ổ khóa kim loại thông thường, đồng thời cung cấp bề mặt để bố trí nhãn cảnh báo, ký hiệu nhận diện và thông tin quản lý.

Thân khóa có thiết kế cạnh thẳng, chiều rộng 37 mm. Kiểu dáng này giúp nhận diện ổ khóa trong quá trình quản lý thiết bị và hỗ trợ bố trí nhãn cảnh báo trên mặt trước.

Lợi ích khi triển khai:

• Hỗ trợ nhận diện ổ khóa an toàn trong hệ thống LOTO.
• Có bề mặt để sử dụng nhãn cảnh báo và mã nhận dạng.
• Thuận tiện phân loại theo màu sắc hoặc bộ phận sử dụng.
• Có thể xem xét sử dụng trong các khu vực có điều kiện nhiệt độ nằm trong giới hạn được công bố.

Dải nhiệt độ trên là thông số vật liệu do tài liệu cung cấp; không nên diễn giải thành khả năng chịu mọi điều kiện thời tiết, hóa chất hoặc môi trường khắc nghiệt nếu chưa có dữ liệu thử nghiệm tương ứng.

2.2. Càng khóa bằng thép không gỉ đường kính 4 mm

P38SSD4 sử dụng càng khóa bằng thép không gỉ, đường kính 4 mm, chiều dài 38 mm và chiều rộng khoảng 20 mm theo bảng thông số sản phẩm.

Càng khóa là bộ phận trực tiếp liên kết thân khóa với điểm khóa. Đường kính nhỏ 4 mm là thông số cần chú ý khi lựa chọn thiết bị, đặc biệt trong trường hợp lỗ khóa trên tay gạt, phụ kiện khóa cầu dao hoặc cơ cấu khóa có kích thước hạn chế.

Trước khi đặt hàng, cần kiểm tra:

• Đường kính lỗ khóa thực tế.
• Khoảng hở cần thiết để đưa càng qua điểm khóa.
• Chiều dài càng và khoảng cách từ lỗ khóa đến bề mặt thiết bị.
• Khả năng đóng hoàn toàn càng khóa sau khi lắp.
• Mức độ tương thích với phụ kiện LOTO đang sử dụng.

Không nên lựa chọn ổ khóa chỉ dựa trên chiều dài càng 38 mm. Kích thước lỗ khóa, chiều rộng lòng càng và hình dạng của thiết bị cô lập cũng quyết định khả năng lắp đặt.

Tài liệu sản phẩm mô tả càng bằng thép không gỉ có lớp mạ chrome. Doanh nghiệp nên xác nhận cấu hình hoàn thiện bề mặt thực tế của mã hàng đặt mua nếu yêu cầu về vật liệu hoặc chống ăn mòn là tiêu chí bắt buộc.

2.3. Tính năng giữ chìa khi càng mở

Một đặc điểm đáng chú ý của P38SSD4 là cơ chế giữ chìa: khi càng khóa đang mở, chìa không thể được rút ra.

Trong vận hành LOTO, tính năng này giúp tạo một quy tắc thao tác rõ ràng hơn: chìa chỉ được lấy ra khi ổ khóa đã được đóng. Đây là một biện pháp hỗ trợ kiểm soát thao tác, không thay thế việc xác minh năng lượng đã được cô lập hoặc quy trình kiểm tra trạng thái an toàn.

Doanh nghiệp cần đào tạo nhân viên sử dụng đúng cách, kiểm tra tình trạng cơ cấu khóa và không tự ý sửa đổi ổ khóa. Nếu khóa có dấu hiệu kẹt chìa, hư hỏng hoặc không đóng hoàn toàn, cần đưa ra khỏi sử dụng để kiểm tra theo quy trình nội bộ.

2.4. Nhãn cảnh báo và khả năng cá nhân hóa

Theo tài liệu sản phẩm, ổ khóa có nhãn cảnh báo có thể viết lại và hỗ trợ in laser hoặc khắc logo theo yêu cầu.

Nhãn trên hình minh họa thể hiện các nội dung tiếng Anh như “DANGER”, “LOCKED OUT” và “DO NOT REMOVE”. Khi triển khai tại nhà máy ở Việt Nam, doanh nghiệp có thể cân nhắc sử dụng nhãn tiếng Việt hoặc nhãn song ngữ để tăng khả năng nhận biết đối với người lao động và nhà thầu.

Các thông tin có thể xem xét đưa vào hệ thống nhận diện gồm:

• Mã nhân viên hoặc mã ổ khóa.
• Bộ phận chịu trách nhiệm.
• Mã khu vực hoặc mã thiết bị.
• Nội dung cảnh báo không được tự ý tháo khóa.
• Logo doanh nghiệp, nếu đặt hàng với cấu hình tùy chỉnh.

Nhãn cần được bố trí sao cho dễ đọc và không che khuất bộ phận thao tác. Nội dung nhãn phải thống nhất với quy trình LOTO và quy định nhận diện tại nơi làm việc.

2.5. Nhiều lựa chọn màu sắc

Tài liệu liệt kê các màu gồm đỏ, vàng, xanh dương, xanh lá, cam, tím, nâu, đen, trắng và xám, cùng các tùy chọn màu khác tùy cấu hình cung cấp.

Màu sắc có thể được dùng để hỗ trợ phân loại khóa theo nhóm công việc, khu vực hoặc bộ phận. Tuy nhiên, màu không tự xác định quyền hạn hay trạng thái an toàn nếu doanh nghiệp chưa ban hành quy ước cụ thể.

Ví dụ, một cơ sở có thể quy định màu theo nhóm bảo trì điện, cơ khí hoặc tiện ích. Đây chỉ là ví dụ tổ chức nội bộ; doanh nghiệp cần lựa chọn quy ước phù hợp và phổ biến thống nhất trước khi áp dụng.

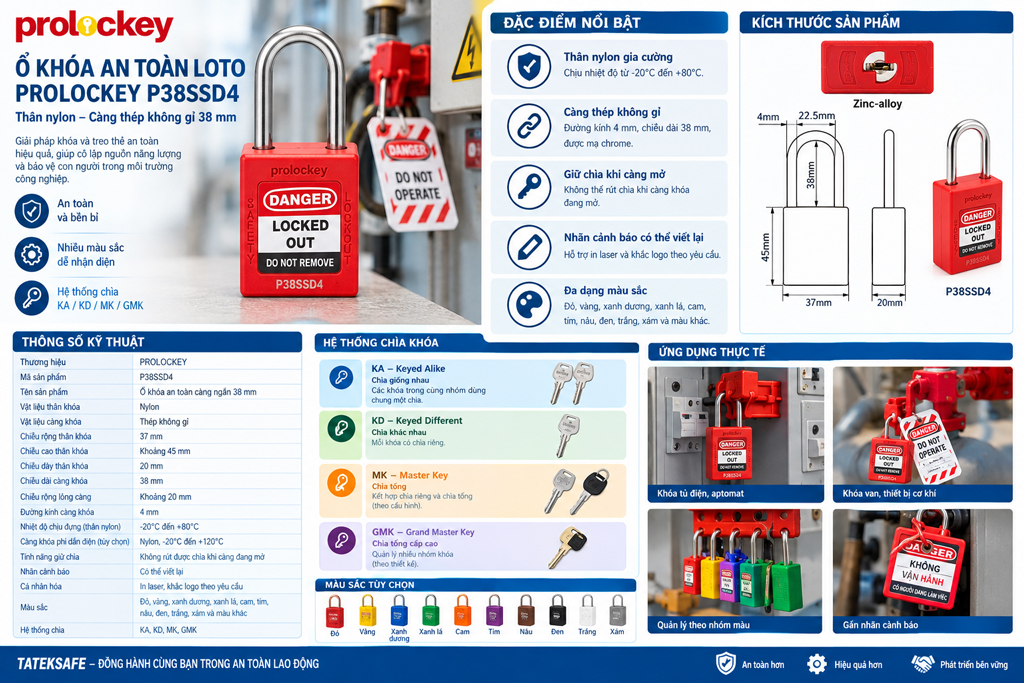

3. Bảng thông số kỹ thuật PROLOCKEY P38SSD4

Lưu ý về thông số: Hình kích thước thể hiện chiều cao thân khoảng 45 mm, chiều rộng thân 37 mm, chiều dày 20 mm và khoảng cách hình học của càng. Khi thiết kế bản vẽ lắp đặt, cần đối chiếu catalogue chính thức và mẫu thực tế. Tài liệu hiện có cũng có hình minh họa chi tiết ghi “Zinc-alloy” tại một bộ phận; vì vậy, vật liệu của bộ phận này cần được xác nhận nếu yêu cầu hồ sơ vật liệu chi tiết.

4. Phân tích hệ thống chìa khóa KA, KD, MK và GMK

Hệ thống chìa khóa quyết định cách phân quyền sử dụng và quản lý ổ khóa trong doanh nghiệp. Việc chọn đúng cấu hình ngay từ đầu giúp giảm nhầm lẫn, tránh cấp chìa không phù hợp và hỗ trợ quản lý số lượng lớn khóa LOTO.

4.1. KA – Keyed Alike: Chìa giống nhau

Với cấu hình KA, các ổ khóa thuộc cùng một nhóm được thiết kế để sử dụng chung một chìa khóa. Một chìa có thể mở các ổ khóa nằm trong nhóm KA tương ứng.

Phù hợp khi:

• Doanh nghiệp cần quản lý một nhóm khóa theo cùng phương án chìa.
• Một nhân viên được giao sử dụng nhiều ổ khóa trong cùng nhóm.
• Đơn vị muốn giảm số lượng loại chìa phải quản lý.

Điểm cần cân nhắc: Chìa giống nhau làm giảm tính độc lập giữa các ổ khóa trong cùng nhóm. Nếu một chìa mở được nhiều khóa, việc kiểm soát chìa và phân quyền phải được tổ chức chặt chẽ. Không nên mặc định KA là lựa chọn tốt nhất cho mọi chương trình khóa cá nhân.

4.2. KD – Keyed Different: Chìa khác nhau

Với cấu hình KD, mỗi ổ khóa sử dụng chìa riêng khác với các ổ khóa khác trong hệ thống theo cấu hình được cung cấp.

Phù hợp khi:

• Mỗi nhân viên cần quản lý ổ khóa cá nhân riêng.
• Cần phân biệt chìa giữa các điểm khóa.
• Doanh nghiệp muốn hạn chế khả năng một chìa mở nhiều ổ khóa không liên quan.

KD thường là lựa chọn cần xem xét khi mục tiêu là phân tách quyền mở khóa. Tuy nhiên, hiệu quả quản lý còn phụ thuộc vào việc cấp phát, lưu giữ và kiểm soát chìa dự phòng.

4.3. MK – Master Key: Hệ thống chìa tổng

Trong bảng mã sản phẩm, MK được mô tả là “Keyed & Alike/Differ”, tức cấu hình chìa có thể được tổ chức theo phương án chìa giống nhau hoặc chìa khác nhau kết hợp với hệ thống chìa tổng, tùy cấu hình đặt hàng.

Về cách tổ chức, hệ thống chìa tổng có thể cho phép chìa tổng mở các ổ khóa thuộc phạm vi được thiết kế, trong khi từng ổ khóa vẫn có thể có chìa vận hành riêng hoặc thuộc một nhóm KA.

Phù hợp khi:

• Nhà máy có nhiều khu vực hoặc nhóm bảo trì.
• Cần cân bằng giữa quản lý khóa cá nhân và khả năng tiếp cận của người được ủy quyền.
• Có yêu cầu quản lý chìa theo cấp bậc hoặc bộ phận.

Phạm vi mở khóa của MK phải được xác nhận trên sơ đồ chìa của nhà cung cấp. Không nên hiểu mã MK đơn lẻ là đủ để xác định tất cả ổ khóa mà chìa tổng có thể mở.

4.4. GMK – Grand Master Key: Chìa tổng cấp cao

GMK là viết tắt của Grand Master Key. Đây là cấu hình dành cho hệ thống cần một cấp chìa tổng cao hơn, có thể quản lý nhiều nhóm chìa hoặc nhiều nhóm khóa theo thiết kế của nhà cung cấp.

Phù hợp khi:

• Doanh nghiệp có nhiều khu vực, dây chuyền hoặc bộ phận.
• Hệ thống khóa cần được tổ chức theo nhiều cấp quản lý.
• Cần xây dựng sơ đồ chìa tập trung cho cơ sở có số lượng khóa lớn.

GMK cần được lập kế hoạch cẩn thận. Chìa tổng có phạm vi mở khóa rộng có thể làm tăng hậu quả nếu bị thất lạc hoặc sử dụng sai quyền hạn. Doanh nghiệp cần kiểm soát người giữ chìa, quy trình bàn giao và phương án xử lý khi chìa bị mất.

4.5. Bảng so sánh hệ thống chìa

Khuyến nghị lựa chọn: Không chọn hệ thống chìa chỉ dựa trên số lượng ổ khóa. Cần xác định ai được quyền mở khóa, phạm vi công việc, cách bàn giao chìa và chính sách xử lý khi chìa bị mất. Trong các công việc LOTO, mọi cấu hình chìa phải phù hợp với chương trình an toàn đã được doanh nghiệp phê duyệt.

5. Ứng dụng thực tế trong hệ thống LOTO

5.1. Tủ điện và thiết bị đóng cắt

P38SSD4 có thể được xem xét cho các điểm cô lập điện có phụ kiện khóa tương thích với càng đường kính 4 mm. Trước khi sử dụng, cần kiểm tra cấu tạo thiết bị đóng cắt, lỗ khóa và khả năng giữ ổ khóa ở trạng thái đóng.

Không phải mọi aptomat, cầu dao hoặc tay gạt đều tương thích với cùng một loại ổ khóa. Trong trường hợp không lắp trực tiếp được, cần lựa chọn phụ kiện khóa LOTO phù hợp thay vì cố ép càng khóa vào thiết bị.

5.2. Bảo trì máy móc và dây chuyền sản xuất

Trong quá trình bảo trì máy, ổ khóa có thể được dùng tại điểm cô lập năng lượng cơ khí hoặc điểm khóa thuộc hệ thống được phê duyệt, nếu cấu hình thiết bị tương thích.

Việc sử dụng khóa phải nằm trong quy trình kiểm soát năng lượng của cơ sở. Khóa không thay thế các bước nhận diện nguồn năng lượng, cô lập, giải phóng năng lượng tích trữ và xác minh trạng thái an toàn.

5.3. Nhà máy, khu công nghiệp và đội bảo trì

Đối với nhà máy có nhiều đội bảo trì, hệ thống màu sắc và chìa khóa có thể hỗ trợ nhận diện khóa theo nhóm. Mã khóa và thông tin người chịu trách nhiệm cần được quản lý theo quy trình nội bộ.

P38SSD4 có thể được đưa vào danh mục vật tư LOTO tiêu chuẩn sau khi bộ phận EHS, kỹ thuật hoặc phụ trách an toàn xác nhận kích thước, vật liệu và cấu hình chìa đáp ứng nhu cầu thực tế.

5.4. Nhà thầu EPC và bảo trì công nghiệp

Nhà thầu EPC hoặc nhà cung cấp dịch vụ bảo trì có thể cần thống nhất mã thiết bị, phương án khóa, nhãn cảnh báo và hồ sơ bàn giao với chủ đầu tư.

Khi đưa P38SSD4 vào hồ sơ vật tư, nên thể hiện rõ mã sản phẩm, vật liệu càng, đường kính càng, chiều dài càng, cấu hình chìa và màu sắc. Nếu dự án yêu cầu chứng nhận hoặc báo cáo thử nghiệm, cần thu thập đúng tài liệu tương ứng với mã hàng và lô cung cấp.

6. Hướng dẫn lựa chọn và sử dụng

Trước khi đặt mua, doanh nghiệp nên xác định:

1. Điểm khóa: Vị trí cần khóa và loại thiết bị cô lập năng lượng.
2. Kích thước: Đường kính lỗ, khoảng hở, chiều dài càng và khả năng đóng khóa.
3. Vật liệu: Xác nhận thân nylon và càng thép không gỉ đúng cấu hình yêu cầu.
4. Hệ thống chìa: KA, KD, MK hoặc GMK theo sơ đồ phân quyền.
5. Màu sắc và nhận diện: Thống nhất quy ước màu, nhãn và mã khóa.
6. Hồ sơ kỹ thuật: Xác nhận catalogue, tài liệu vật liệu và chứng từ cần thiết cho dự án.

Khi sử dụng, người lao động cần thực hiện theo quy trình LOTO được phê duyệt, khóa đúng điểm cô lập, gắn nhãn cảnh báo và xác minh trạng thái năng lượng theo yêu cầu công việc. Không tự ý tháo khóa của người khác hoặc sử dụng chìa tổng ngoài phạm vi được ủy quyền.

Ổ khóa có dấu hiệu nứt thân, biến dạng càng, hỏng cơ cấu giữ chìa hoặc không thể đóng hoàn toàn cần được kiểm tra và xử lý theo quy trình nội bộ.

7. Câu hỏi thường gặp (FAQ)

PROLOCKEY P38SSD4 là gì?

Đây là ổ khóa an toàn LOTO có thân nylon và càng thép không gỉ, chiều dài càng 38 mm, đường kính càng 4 mm. Sản phẩm được thiết kế để hỗ trợ khóa và nhận diện điểm cô lập năng lượng phù hợp.

Càng khóa P38SSD4 dài bao nhiêu?

Chiều dài càng khóa theo thông số sản phẩm là 38 mm, tương đương 1-1/2 inch. Đường kính càng là 4 mm.

Thân khóa P38SSD4 chịu được nhiệt độ nào?

Tài liệu sản phẩm nêu dải nhiệt độ của thân nylon gia cường là từ -20°C đến +80°C. Đây không phải cam kết về khả năng làm việc trong mọi điều kiện môi trường.

P38SSD4 có giữ chìa khi mở khóa không?

Có. Theo mô tả sản phẩm, chìa không thể rút ra khi càng khóa đang mở. Chìa chỉ có thể được lấy ra sau khi khóa được đóng theo cơ chế thiết kế.

Nên chọn KA hay KD?

KA phù hợp khi các ổ khóa trong cùng nhóm cần dùng chung chìa. KD phù hợp khi cần chìa riêng cho từng ổ khóa. Lựa chọn phải căn cứ vào phương án phân quyền và quản lý chìa của doanh nghiệp.

MK và GMK khác nhau như thế nào?

MK là cấu hình hệ thống chìa tổng theo phương án của nhà cung cấp. GMK là chìa tổng cấp cao hơn, được thiết kế để quản lý nhiều nhóm khóa theo sơ đồ tương ứng. Phạm vi mở khóa thực tế phải được xác nhận bằng sơ đồ chìa của đơn hàng.

Có thể đặt P38SSD4 theo màu doanh nghiệp không?

Tài liệu cho biết có nhiều màu và hỗ trợ in laser hoặc khắc logo theo yêu cầu. Khả năng cung cấp màu cụ thể, nhãn tùy chỉnh và điều kiện đặt hàng cần được xác nhận trước khi đặt mua.

P38SSD4 có dùng được cho mọi loại aptomat không?

Không thể kết luận như vậy. Cần kiểm tra kích thước lỗ khóa, cấu tạo thiết bị đóng cắt và phụ kiện LOTO. Đường kính càng 4 mm không đồng nghĩa với việc tương thích với mọi thiết bị.

Sản phẩm có chứng nhận hoặc tiêu chuẩn nào?

Thông tin được cung cấp trong tài liệu hiện tại chưa đủ để xác nhận phạm vi chứng nhận cụ thể của mã P38SSD4. Nếu dự án yêu cầu chứng nhận, tiêu chuẩn hoặc báo cáo thử nghiệm, cần yêu cầu nhà cung cấp cung cấp hồ sơ đúng mã sản phẩm và cấu hình.

8. Kết luận

PROLOCKEY P38SSD4 là lựa chọn đáng xem xét cho hệ thống khóa và treo thẻ an toàn LOTO cần ổ khóa thân nylon, càng thép không gỉ đường kính 4 mm và chiều dài 38 mm. Tính năng giữ chìa khi càng mở, nhãn cảnh báo có thể viết lại, các tùy chọn màu sắc và hệ thống chìa KA/KD/MK/GMK hỗ trợ doanh nghiệp xây dựng phương án quản lý khóa theo nhu cầu vận hành.

Để lựa chọn chính xác, cần đối chiếu kích thước với điểm cô lập, xác định sơ đồ chìa, thống nhất quy ước nhận diện và kiểm tra hồ sơ kỹ thuật trước khi đưa sản phẩm vào danh mục vật tư an toàn.

Liên hệ TATEKSAFE để yêu cầu báo giá và tư vấn cấu hình PROLOCKEY P38SSD4, bao gồm số lượng, màu sắc, hệ thống chìa, nhãn cảnh báo và yêu cầu tài liệu kỹ thuật cho nhà máy hoặc dự án.
