Khóa LOTO công tắc / nút nhấn PROLOCKEY SBL03-1 – Khóa nút dừng khẩn cấp trong suốt, lắp đặt không cần tháo

PROLOCKEY SBL03-1 là thiết bị Emergency Stop Button Lockout chuyên dụng để khóa các nút nhấn, công tắc điều khiển và nút dừng khẩn cấp (Emergency Stop) trong hệ thống Lockout/Tagout (LOTO). Sản phẩm được thiết kế đặc biệt cho các nút có đường kính khoảng 22–30 mm, đồng thời sử dụng bộ phụ kiện đế tương thích để mở rộng khả năng lắp đặt cho các cấu hình nút khác nhau.

Điểm nổi bật của SBL03-1 là thiết kế lắp đặt không cần tháo nút nhấn hoặc tháo rời thiết bị. Đế khóa có thể được cố định trực tiếp tại vị trí bên dưới nút hoặc trên bảng điều khiển, trong khi phần nắp trong suốt có thể tháo/lắp khi cần thực hiện LOTO.

Toàn bộ phần khóa được chế tạo từ polycarbonate (PC) trong suốt, cho phép người vận hành vẫn quan sát được nút nhấn bên trong sau khi thiết bị được lắp đặt. Đây là một ưu điểm quan trọng đối với các bảng điều khiển có nút dừng khẩn cấp, nút nhấn điều khiển máy hoặc các cơ cấu cần quan sát trực quan.

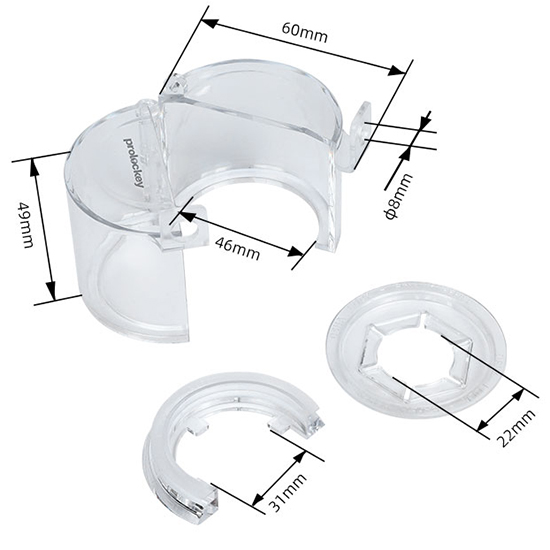

Với trọng lượng chỉ khoảng 47 g, kích thước tổng đường kính 60 mm, đường kính trong 54,7 mm, chiều cao thân 49 mm, lỗ khóa 8 mm và phạm vi nhiệt độ sử dụng được công bố từ -20°C đến 120°C, PROLOCKEY SBL03-1 phù hợp cho nhiều ứng dụng bảo trì máy móc, dây chuyền sản xuất và hệ thống điều khiển công nghiệp.

1. PROLOCKEY SBL03-1 là gì?

PROLOCKEY SBL03-1 là khóa LOTO nút nhấn dừng khẩn cấp, được sử dụng để hạn chế quyền tiếp cận và thao tác đối với nút nhấn hoặc công tắc điều khiển trong thời gian thiết bị đang được bảo trì.

Tên tiếng Anh của sản phẩm có thể được chuẩn hóa thành:

Transparent Emergency Push Button Lockout

Trong tiếng Việt, có thể gọi là:

• Khóa LOTO nút dừng khẩn cấp.
• Khóa nút nhấn khẩn cấp.
• Khóa công tắc nút nhấn.
• Thiết bị khóa Emergency Stop.
• Khóa LOTO nút nhấn trong suốt.
• Khóa nút nhấn không cần tháo.
• Khóa bảo vệ nút nhấn công nghiệp.

Thiết bị được thiết kế cho các ứng dụng mà doanh nghiệp cần ngăn người không có thẩm quyền thao tác vào cơ cấu điều khiển trong quá trình bảo trì hoặc cô lập thiết bị.

Đặc biệt, thiết kế no disassembly – không cần tháo rời giúp SBL03-1 trở thành giải pháp thuận tiện đối với các máy móc mà việc tháo nút nhấn có thể làm mất thời gian hoặc ảnh hưởng đến cấu hình bảng điều khiển.

2. Vì sao cần khóa nút nhấn trong quy trình LOTO?

Trong nhà máy, nút nhấn là một trong những giao diện điều khiển phổ biến nhất.

Chỉ cần một thao tác nhấn nút có thể:

• Khởi động máy.
• Dừng máy.
• Kích hoạt động cơ.
• Điều khiển băng tải.
• Kích hoạt bơm.
• Điều khiển quạt.
• Điều khiển cơ cấu khí nén.
• Điều khiển hệ thống tự động hóa.
• Kích hoạt một chu trình sản xuất.

Đặc biệt, nút dừng khẩn cấp Emergency Stop thường được bố trí ở những vị trí dễ tiếp cận để có thể nhanh chóng dừng máy khi xảy ra sự cố.

Trong quá trình bảo trì, sửa chữa hoặc vệ sinh máy, việc kiểm soát nút nhấn là một phần quan trọng của quản lý năng lượng và an toàn máy.

Ví dụ:

Một kỹ thuật viên đang thực hiện bảo trì dây chuyền. Nguồn năng lượng đã được cô lập theo quy trình. Tuy nhiên, nếu một người khác thao tác vào bảng điều khiển hoặc khởi động lại thiết bị, trạng thái của hệ thống có thể thay đổi ngoài dự kiến.

Vì vậy, bên cạnh việc cô lập nguồn điện hoặc các nguồn năng lượng khác, doanh nghiệp có thể cần sử dụng thiết bị khóa cơ cấu điều khiển phù hợp.

PROLOCKEY SBL03-1 được thiết kế cho chính mục đích này.

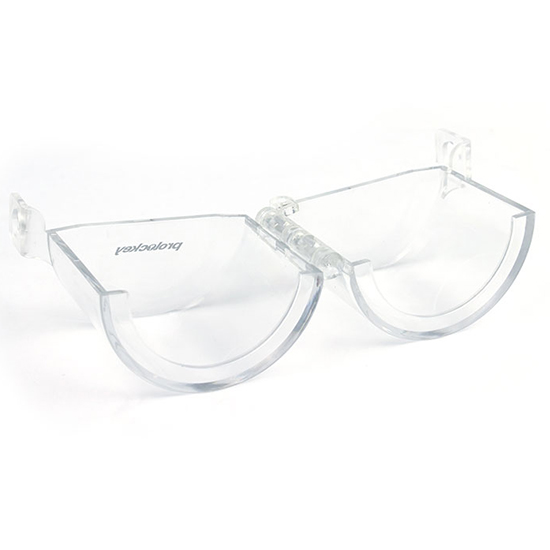

3. Thiết kế trong suốt – quan sát được nút bên trong

Một trong những đặc điểm dễ nhận biết nhất của SBL03-1 là thân khóa bằng PC trong suốt.

Thay vì che kín hoàn toàn nút nhấn, phần vỏ trong suốt cho phép người sử dụng tiếp tục quan sát:

• Nút dừng khẩn cấp.
• Màu sắc nút.
• Vị trí nút.
• Trạng thái trực quan của cơ cấu.
• Khu vực điều khiển bên dưới.

Đây là ưu điểm hữu ích trong các bảng điều khiển có nhiều nút.

Ví dụ, trên một panel có nhiều nút điều khiển gần nhau, nhân viên có thể nhanh chóng nhận biết vị trí nút đã được khóa mà không cần tháo thiết bị.

Thiết kế trong suốt cũng giúp hạn chế tình trạng người sử dụng không biết cơ cấu nào đang được bảo vệ.

4. Vật liệu polycarbonate PC bền chắc

PROLOCKEY SBL03-1 sử dụng PC – Polycarbonate làm vật liệu chính.

Polycarbonate là vật liệu kỹ thuật thường được sử dụng trong các ứng dụng cần:

• Độ bền cơ học.
• Khả năng chịu va đập.
• Độ trong suốt.
• Trọng lượng thấp.
• Khả năng sử dụng trong môi trường công nghiệp.

Đối với thiết bị khóa nút nhấn, việc sử dụng PC trong suốt mang lại sự cân bằng giữa bảo vệ cơ cấu điều khiển và khả năng quan sát.

Thân khóa không chỉ đóng vai trò như một nắp che mà còn tạo ra một lớp bảo vệ vật lý xung quanh khu vực nút nhấn.

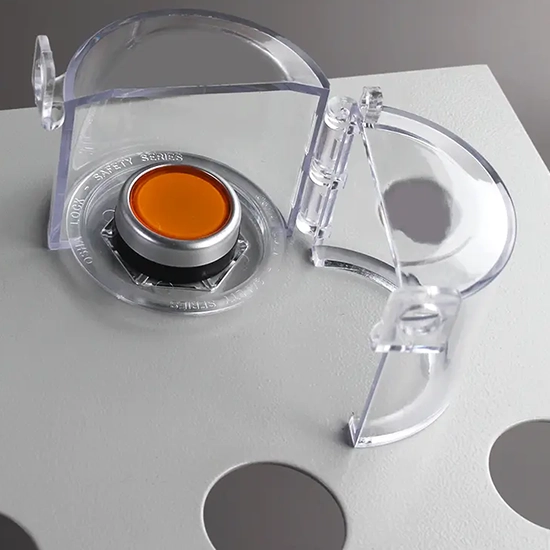

5. Thiết kế lắp đặt không cần tháo nút

“Không cần tháo” là một trong những ưu điểm nổi bật nhất của PROLOCKEY SBL03-1.

Trong một số loại khóa nút nhấn truyền thống, người dùng có thể phải:

1. Tháo nút.
2. Tháo vòng giữ.
3. Tháo một phần bảng điều khiển.
4. Lắp bộ phận khóa.
5. Lắp lại nút.

Những thao tác này có thể mất thời gian và không phải lúc nào cũng phù hợp với cấu trúc máy.

SBL03-1 được thiết kế theo phương pháp khác.

Cách thức tổng quát:

Đế khóa được lắp cố định tại vị trí bên dưới nút hoặc trên panel → phần nắp trong suốt được lắp vào khi cần khóa → ổ khóa LOTO được gắn vào lỗ khóa.

Khi không thực hiện LOTO, phần đế có thể được giữ nguyên tại vị trí mà không ảnh hưởng đáng kể đến thao tác bình thường của nút theo thiết kế phù hợp.

Điều này giúp thiết bị thuận tiện cho những máy cần khóa và mở khóa thường xuyên trong quá trình bảo trì.

6. Ba loại phụ kiện đế cho nhiều kích thước nút

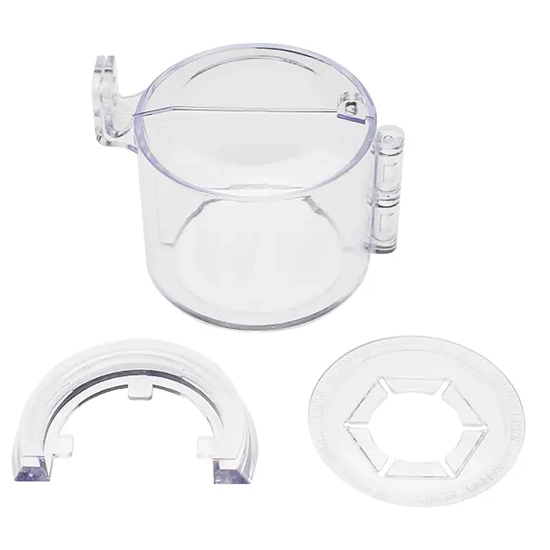

SBL03-1 được cung cấp với các thành phần C1, C2 và C4 theo thông tin sản phẩm.

Các phụ kiện đáy được thiết kế để hỗ trợ nhiều kích thước nút nhấn.

Tài liệu sản phẩm đề cập khả năng tương thích với nút có đường kính:

• 22 mm
• 31 mm
• 38 mm

Điều này giúp SBL03-1 có phạm vi ứng dụng rộng hơn so với một thiết bị khóa chỉ dành cho một kích thước cố định.

Trong thực tế, trước khi lắp đặt, người sử dụng nên xác định chính xác:

• Đường kính nút.
• Chiều cao nút.
• Khoảng cách từ nút đến panel.
• Kiểu lắp nút.
• Không gian xung quanh nút.
• Vị trí lắp đế.

7. Phù hợp nút nhấn có đường kính lớn

Theo mô tả sản phẩm, thiết bị có thể chứa:

Nút đường kính tối đa khoảng 50 mm và chiều cao tối đa khoảng 45 mm.

Đây là một thông số quan trọng khi doanh nghiệp cần khóa các nút nhấn lớn hoặc các cơ cấu điều khiển có hình dạng đặc biệt.

Tuy nhiên, khả năng lắp thực tế còn phụ thuộc vào hình dạng của nút, vị trí lắp đặt và loại phụ kiện đế.

Vì vậy, đối với các nút có kích thước sát giới hạn, nên kiểm tra mẫu thực tế hoặc bản vẽ kỹ thuật trước khi đặt hàng số lượng lớn.

8. Đế hình móng ngựa – hỗ trợ lắp lệch tâm

Một đặc điểm thiết kế đáng chú ý của SBL03-1 là đế retrofit hình móng ngựa.

Thiết kế này giúp thiết bị thích ứng tốt hơn với:

• Bảng tên nhô cao.
• Nút lắp lệch tâm.
• Khu vực panel không hoàn toàn phẳng.
• Núm xoay hoặc cơ cấu điều khiển có vị trí đặc biệt.

Đây là một lợi thế thực tế khi triển khai LOTO trên các máy móc cũ hoặc các bảng điều khiển có thiết kế không đồng nhất.

Thay vì yêu cầu doanh nghiệp phải thay đổi cấu trúc panel, thiết kế đế linh hoạt giúp tăng khả năng thích ứng của thiết bị khóa.

9. Lỗ khóa 8 mm

SBL03-1 được thiết kế với:

Lock Hole: 8 mm

Lỗ khóa là vị trí để gắn ổ khóa an toàn LOTO.

Sau khi phần nắp được lắp vào vị trí, ổ khóa có thể được gắn vào thiết bị để ngăn việc tháo hoặc mở nắp trái phép.

Doanh nghiệp nên sử dụng ổ khóa có:

• Càng khóa tương thích.
• Đường kính càng phù hợp.
• Chiều dài càng phù hợp.
• Khả năng nhận diện rõ ràng.

Trong hệ thống LOTO cá nhân, ổ khóa có thể được phân biệt bằng màu sắc, mã số hoặc thông tin người sử dụng theo quy định của doanh nghiệp.

10. Khả năng khóa nút nhấn mà không ảnh hưởng khi chưa thực hiện LOTO

Một ưu điểm khác của thiết kế SBL03-1 là phần đế có thể được lắp cố định.

Điều này tạo ra một cách tiếp cận thuận tiện:

Đế được lắp trước → máy vẫn hoạt động bình thường → khi cần bảo trì thì lắp nắp khóa → gắn ổ khóa.

Do đó, thiết bị có thể được sử dụng như một phần cố định của hệ thống quản lý LOTO trên máy.

Điều này đặc biệt phù hợp với:

• Máy sản xuất liên tục.
• Máy đóng gói.
• Máy gia công.
• Dây chuyền tự động.
• Máy có lịch bảo trì định kỳ.
• Thiết bị thường xuyên phải cô lập.

11. Ứng dụng cho nút dừng khẩn cấp Emergency Stop

Emergency Stop Button là một cơ cấu quan trọng trong hệ thống an toàn máy.

Tùy thiết kế máy, nút này có thể được sử dụng để dừng hoạt động khi có tình huống bất thường.

PROLOCKEY SBL03-1 có thể được sử dụng để kiểm soát việc tiếp cận nút nhấn trong các tình huống bảo trì phù hợp.

Tuy nhiên, cần lưu ý một nguyên tắc quan trọng:

Thiết bị khóa LOTO không được sử dụng theo cách làm mất khả năng thực hiện chức năng dừng khẩn cấp khi chức năng đó vẫn cần thiết để bảo vệ người lao động.

Việc khóa Emergency Stop phải được thực hiện theo đánh giá rủi ro, thiết kế an toàn máy và quy trình của doanh nghiệp.

12. Ứng dụng trong nhà máy sản xuất

PROLOCKEY SBL03-1 có thể được sử dụng tại nhiều khu vực sản xuất:

Máy đóng gói

Khóa nút điều khiển trong thời gian bảo trì hoặc thay thế linh kiện.

Băng tải

Hạn chế thao tác ngoài ý muốn trên bảng điều khiển.

Máy gia công

Bảo vệ nút điều khiển trong thời gian kỹ thuật viên thực hiện công việc.

Máy ép

Hỗ trợ kiểm soát nút điều khiển khi thiết bị được đưa vào trạng thái bảo trì.

Máy trộn

Có thể sử dụng cho các nút điều khiển tương thích trên panel.

Dây chuyền tự động hóa

Giúp chuẩn hóa thiết bị LOTO cho các nút nhấn tại nhiều trạm vận hành.

13. Ứng dụng trong tủ điều khiển và hệ thống điện

Ngoài Emergency Stop, SBL03-1 có thể được sử dụng cho các nút nhấn điều khiển và công tắc tương thích.

Ví dụ:

• Nút START.
• Nút STOP.
• Nút RESET.
• Nút điều khiển máy.
• Nút chọn chế độ.
• Nút điều khiển phụ trợ.
• Một số công tắc xoay tương thích.

Việc sử dụng phải dựa trên kích thước và cấu hình thực tế.

14. Ứng dụng trong hệ thống HVAC

Hệ thống HVAC có thể có nhiều bảng điều khiển và nút điều khiển.

Trong quá trình bảo trì:

• Quạt.
• AHU.
• Bơm.
• Hệ thống điều khiển.
• Thiết bị thông gió.

có thể cần được kiểm soát để tránh thao tác không được phép.

SBL03-1 có thể được đưa vào bộ LOTO của đội kỹ thuật HVAC nếu các nút điều khiển đáp ứng yêu cầu kích thước và cấu hình.

15. Thông số kỹ thuật PROLOCKEY SBL03-1

16. Hướng dẫn lắp đặt PROLOCKEY SBL03-1

Bước 1: Xác định nút cần khóa

Xác định nút nhấn hoặc Emergency Stop cần đưa vào quy trình LOTO.

Bước 2: Đo kích thước

Kiểm tra đường kính và chiều cao của nút.

Đặc biệt cần xác nhận nút thuộc phạm vi tương thích của SBL03-1.

Bước 3: Chọn phụ kiện đế

Sử dụng thành phần C1, C2 hoặc C4 phù hợp với cấu hình nút.

Bước 4: Vệ sinh bề mặt

Đảm bảo khu vực lắp đặt sạch và phù hợp.

Bước 5: Lắp đế

Cố định đế tại vị trí bên dưới nút hoặc trên panel theo hướng dẫn của sản phẩm.

Bước 6: Kiểm tra hoạt động

Ở trạng thái chưa khóa, kiểm tra để đảm bảo thiết bị không gây cản trở thao tác bình thường của máy.

Bước 7: Đưa máy về trạng thái an toàn

Thực hiện quy trình dừng và cô lập năng lượng theo quy định.

Bước 8: Lắp nắp trong suốt

Đặt phần nắp bảo vệ lên đế.

Bước 9: Gắn ổ khóa LOTO

Đưa càng khóa qua lỗ khóa 8 mm và khóa lại.

Bước 10: Gắn thẻ Tagout

Nếu quy trình doanh nghiệp yêu cầu, gắn thêm thẻ cảnh báo với thông tin người thực hiện và trạng thái bảo trì.

17. Lợi ích của khóa nút nhấn PROLOCKEY SBL03-1

Không cần tháo nút

Giảm thao tác tháo lắp bảng điều khiển.

Trong suốt

Cho phép quan sát cơ cấu bên trong.

Nhẹ

Khối lượng chỉ khoảng 47 g.

Linh hoạt

Hỗ trợ nhiều kích thước và cấu hình nút.

Đế retrofit

Phù hợp hơn với bảng tên nhô cao hoặc vị trí lắp lệch tâm.

Dễ nhận biết

Nắp trong suốt tạo khả năng quan sát trực quan.

Có thể khóa bằng ổ khóa

Hỗ trợ triển khai trong hệ thống LOTO cá nhân hoặc nhóm tùy quy trình.

18. PROLOCKEY SBL03-1 phù hợp với ai?

Sản phẩm đặc biệt phù hợp với:

• Bộ phận HSE.
• Bộ phận EHS.
• Kỹ sư an toàn.
• Kỹ sư điện.
• Kỹ thuật viên bảo trì.
• Kỹ sư cơ điện.
• Nhà thầu M&E.
• Nhà thầu bảo trì máy.
• Nhà máy sản xuất.
• Nhà máy thực phẩm.
• Nhà máy cơ khí.
• Nhà máy điện tử.
• Nhà máy dược phẩm.
• Nhà máy hóa chất.
• Trung tâm logistics.
• Khu công nghiệp.

Đây là một thiết bị hữu ích trong bộ Lockout/Tagout của đội bảo trì, đặc biệt khi doanh nghiệp có nhiều nút nhấn và Emergency Stop trên máy.

19. So sánh ưu điểm của thiết kế “không cần tháo”

20. Câu hỏi thường gặp về PROLOCKEY SBL03-1

SBL03-1 dùng để làm gì?

SBL03-1 dùng để khóa nút nhấn, công tắc điều khiển và nút dừng khẩn cấp trong hệ thống Lockout/Tagout.

SBL03-1 có cần tháo nút không?

Không. Thiết kế sản phẩm cho phép lắp đế mà không cần tháo rời nút nhấn.

SBL03-1 làm bằng gì?

Thân khóa được làm từ PC – Polycarbonate trong suốt.

SBL03-1 có màu gì?

Sản phẩm có màu trong suốt, giúp quan sát nút bên trong.

SBL03-1 có khóa được bằng ổ khóa không?

Có. Sản phẩm có lỗ khóa 8 mm để sử dụng với ổ khóa LOTO phù hợp.

SBL03-1 dùng cho nút 22 mm được không?

Có. Sản phẩm được mô tả phù hợp với nút/công tắc 22 mm.

SBL03-1 có dùng được cho nút 31 mm và 38 mm không?

Thiết kế sản phẩm cung cấp các thành phần C1, C2 và C4 để hỗ trợ các cấu hình đường kính 22, 31 và 38 mm theo tài liệu sản phẩm.

Nút lớn nhất có thể khóa là bao nhiêu?

Mô tả sản phẩm cho biết có thể chứa nút đường kính tối đa 50 mm và chiều cao tối đa 45 mm. Tuy nhiên cần kiểm tra cấu hình thực tế trước khi sử dụng.

SBL03-1 có chịu được nhiệt độ cao không?

Thông số sản phẩm công bố phạm vi nhiệt độ dịch vụ -20°C đến 120°C.

21. PROLOCKEY SBL03-1 trong hệ thống LOTO chuyên nghiệp

Đối với một nhà máy có hàng trăm hoặc hàng nghìn thiết bị, việc xây dựng hệ thống LOTO không thể chỉ dựa trên một loại khóa.

Các điểm cô lập năng lượng có thể bao gồm:

Nguồn điện → MCCB/MCB → Motor Starter → Dao cách ly → Nút nhấn → Phích cắm → Van → Khí nén → Thủy lực → Năng lượng cơ học.

Do đó, một bộ LOTO hoàn chỉnh thường cần nhiều thiết bị chuyên dụng.

PROLOCKEY SBL03-1 đóng vai trò ở lớp khóa nút nhấn/cơ cấu điều khiển, bổ sung cho:

• Khóa MCB.
• Khóa MCCB.
• Khóa motor starter.
• Khóa dao cách ly.
• Khóa phích cắm.
• Khóa van.
• Ổ khóa an toàn.
• Hasp khóa nhóm.
• Thẻ Tagout.
• Trạm quản lý LOTO.

Việc chuẩn hóa từng thiết bị theo loại cơ cấu giúp đội bảo trì giảm thời gian tìm kiếm và hạn chế tình trạng sử dụng sai loại khóa.

22. Mua khóa LOTO PROLOCKEY SBL03-1 tại Việt Nam

PROLOCKEY SBL03-1 là lựa chọn phù hợp cho doanh nghiệp đang tìm kiếm khóa nút nhấn LOTO trong suốt, không cần tháo nút, đặc biệt đối với các nút nhấn có đường kính và cấu hình tương thích.

Khi triển khai tại nhà máy, nên xác định trước:

• Model nút nhấn.
• Đường kính nút.
• Chiều cao nút.
• Khoảng cách với panel.
• Vị trí lắp đặt.
• Không gian xung quanh nút.
• Loại phụ kiện đế phù hợp.

Đối với đơn hàng số lượng lớn, doanh nghiệp nên cung cấp hình ảnh hoặc thông số nút nhấn thực tế để đối chiếu trước khi chuẩn hóa số lượng.

23. Kết luận

PROLOCKEY SBL03-1 – Transparent Emergency Push Button Lockout là thiết bị khóa LOTO nút nhấn và nút dừng khẩn cấp được thiết kế theo hướng lắp đặt không cần tháo rời, mang lại sự thuận tiện cho hệ thống bảo trì công nghiệp.

Với thân PC trong suốt, đế retrofit linh hoạt, bộ phụ kiện C1/C2/C4, khả năng hỗ trợ các cấu hình nút 22/31/38 mm, lỗ khóa 8 mm, đường kính tổng thể 60 mm, trọng lượng chỉ 0,047 kg và phạm vi nhiệt độ -20°C đến 120°C, sản phẩm có thể được sử dụng trong nhiều hệ thống máy móc và bảng điều khiển.

Điểm nổi bật nhất của SBL03-1 là khả năng lắp đế mà không cần tháo nút, đồng thời vẫn duy trì khả năng quan sát nút thông qua phần vỏ trong suốt. Đây là thiết kế hữu ích đối với các doanh nghiệp muốn triển khai LOTO nhanh, trực quan và nhất quán trên dây chuyền sản xuất.
